管道用SVL300型液压阀安装固定组件

　　在工业液压系统的管路布设场景中，这类阀件安装组件的核心作用是实现液压阀与输送管路的可靠刚性连接，避免管路内流体压力波动、设备运行振动带来的阀件移位、密封失效问题。从实际应用场景来看，这类组件常出现在重型设备液压管路、工程机械液压回路、工业液压站的外置阀组安装工位，适配中等通径的钢制液压管路，解决了传统阀件直接焊接在管路上后期维护拆卸困难、安装对位精度差的痛点。

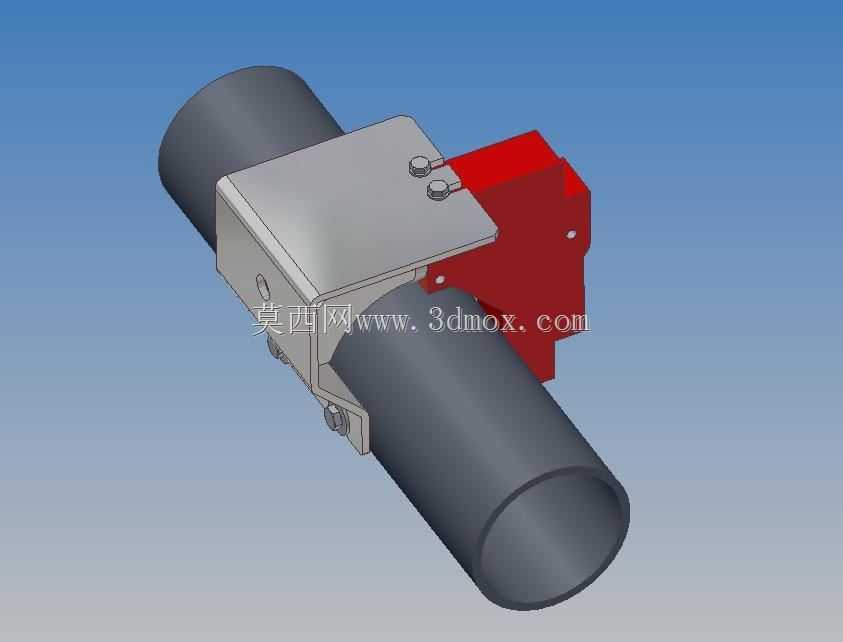

　　从功能特性上看，该组件采用分体式抱合夹持结构，金属主体部分分为上下两个适配弧面的夹持座，弧面曲率与配套管路的外圆曲率完全匹配，安装时两个夹持座扣合在管路外壁，通过侧边的紧固螺栓施加预紧力，依靠接触面的静摩擦力实现组件在管路上的位置固定，无需在管壁上开孔焊接，不会破坏管路的整体结构强度，也不会在管路内部产生焊渣残留污染液压油的问题。组件一侧延伸出的阀件安装平面做了铣平加工，平面度控制在0.02mm以内，能够保证液压阀与安装面的贴合度，避免结合面出现渗油问题，安装平面上预留的两个定位销孔与螺纹孔，位置精度按照IT7级公差加工，能够直接适配对应规格液压阀的安装脚位，不需要现场二次配钻打孔。

　　设计思路上，这款组件优先考虑了现场安装的便捷性与长期使用的可靠性，夹持座的主体材质选用调质处理的45号钢，表面做发黑防锈处理，能够适应车间、户外设备等多场景的使用环境，紧固螺栓选用8.8级高强度内六角螺栓，预紧力矩按照12N·m设计，既能够保证足够的夹持力，又不会因为预紧力过大导致管路外壁出现压痕变形。组件上与液压阀接触的安装面做了加厚处理，厚度达到12mm，能够承受液压阀工作时的反作用力，避免长期受力出现安装面变形导致阀件卡滞的问题。考虑到液压阀上通常需要连接压力油管、控制线缆，组件在安装平面的侧边预留了走线与管路排布的空间，不会出现安装后阀件接口被结构件遮挡的问题。

　　从安装边界与尺寸适配来看，该组件适配的管路外径范围为80-90mm的标准无缝液压钢管，安装时需要在管路上预留至少150mm的直线段，避免安装在管路弯管、焊缝位置影响夹持可靠性。组件整体安装完成后，从管路外壁向外的最大伸出尺寸为110mm，在布设管路时需要预留对应的安装空间，避免与周边的其他管路、结构件产生干涉。夹持座的两个紧固螺栓的操作空间预留了15mm的扳手活动间隙，现场使用标准内六角扳手即可完成安装紧固，不需要特殊的专用工装。阀件安装平面距离管路中心的高度为65mm，这个高度设计既保证了阀件安装后不会与管壁产生磕碰，也让阀件的操作手柄、调节旋钮处于方便操作人员操作的高度，不需要俯身或者抬手就可以完成阀件的开度调节、状态查看。

　　在实际选型使用时，需要注意确认管路的实际外径与组件的夹持范围匹配，如果管路外径偏差超过2mm，会导致夹持面接触面积不足，长期使用容易出现组件滑移的问题。安装前需要清理管路外壁的锈迹、油污，保证夹持面与管壁的摩擦力达到设计要求，紧固螺栓需要按照对角顺序逐步拧紧，避免两个夹持座出现偏斜导致夹持力不均。如果应用在振动较大的工程机械场景，可以在夹持面与管壁之间增加0.5mm厚的橡胶防滑垫，进一步提升连接可靠性，同时还能吸收部分管路传递到阀件的振动，延长阀件的使用寿命。
