悬挂式多行农田条播作业设备结构

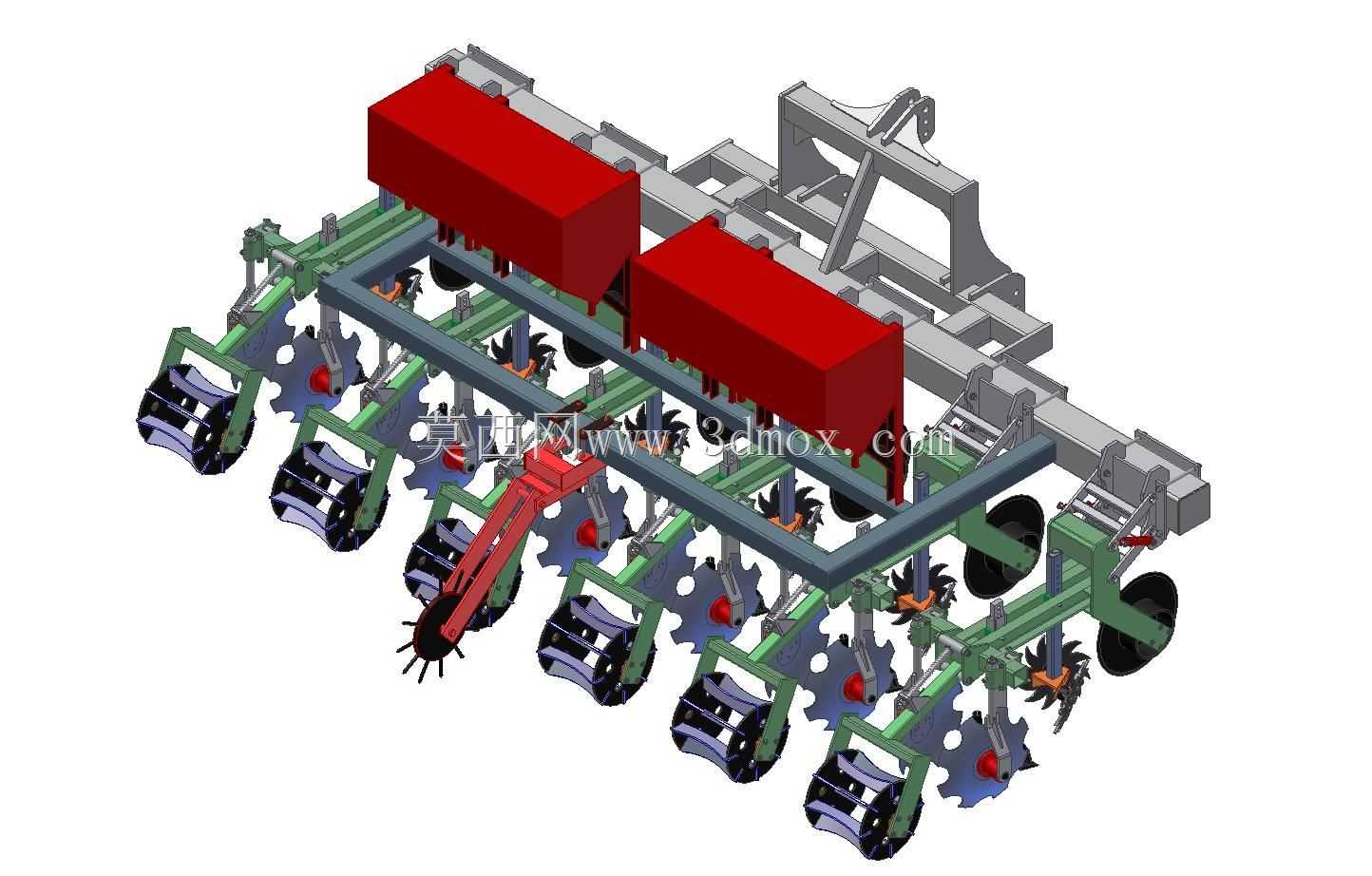

　　这套三维结构对应的是大田作物种植环节常用的悬挂式多行条播设备，主要适配中等马力段轮式拖拉机的后三点悬挂接口，整体安装边界需匹配拖拉机后悬挂的上下拉杆铰接点间距，作业状态下整机横向展开宽度对应多行作业幅宽，运输状态下可通过结构调整缩减横向尺寸满足道路通行要求，纵向安装尺寸需保证作业时入土部件与拖拉机后轮保持安全距离，避免作业过程中出现轮胎刮碰设备框架的问题。从实际田间应用场景来看，该设备主要用于小麦、大麦、牧草等条播类作物的播种作业，可在已耕整后的地块一次性完成开沟、排种、覆土、镇压多道工序，部分结构可兼顾种肥同播作业需求，减少农机进地次数，降低作业过程中的土壤压实程度。设备的功能单元排布采用对称式布局，主框架采用矩形钢管焊接成型，

　　保证整体结构刚度的同时控制整机重量，避免拖拉机悬挂负载过大。上方设置的两个种箱采用等容积对称布置，分别对应左右两侧的排种单元，种箱底部的排种器通过统一的传动机构与地轮连接，保证作业行进过程中排种转速与设备前进速度匹配，避免出现漏播、播量不均的问题。每个作业行对应独立的开沟、播种、覆土镇压组件，单体组件通过平行四连杆结构与主框架连接，可随地块表面起伏上下浮动，保证每个作业行的开沟深度一致，即使在地表平整度稍差的地块也能保证播种深度均匀，提升出苗整齐度。设备前端设置的波纹圆盘切茬部件，可在作业过程中提前切开地表残留的作物根茬与土块，避免残茬缠绕开沟部件影响作业流畅度，每个播种单体后侧配套的镇压轮可在种子落入种沟后及时完成覆土镇压，

　　减少土壤水分蒸发，为种子萌发提供紧实的种床环境。设计过程中重点考虑了不同区域的农艺适配性，行距调整结构预留了足够的安装调节空间，可根据不同作物的种植行距要求调整各播种单体的横向安装位置，适配不同地区的种植模式。排种管路采用大弧度流线型设计，避免种子在管路内出现卡滞、弹跳的问题，保证种子投种位置准确，减少种距偏差。三点悬挂架的铰接点位置经过重心匹配计算，保证设备挂接后整机重心落在拖拉机悬挂的合理负载范围内，作业时升降动作平稳，不会出现前后倾翻的风险。地轮的位置设置在主框架后侧，采用橡胶轮缘结构，保证与土壤接触的附着力，避免作业过程中出现打滑导致排种量失准，同时地轮的高度可通过调节机构调整，匹配不同开沟深度下的传动张紧需求。

　　设备的所有转动铰接点均预留了润滑脂加注位置，方便日常作业后的维护保养，外露的传动部件设置了防护结构，避免作业过程中杂草、土块卷入传动机构造成故障。整体结构的受力点均做了加强处理，主框架与悬挂架的连接位置采用加厚钢板焊接，可承受作业过程中遇到的石块、硬根带来的冲击载荷，减少设备变形损坏的概率。
