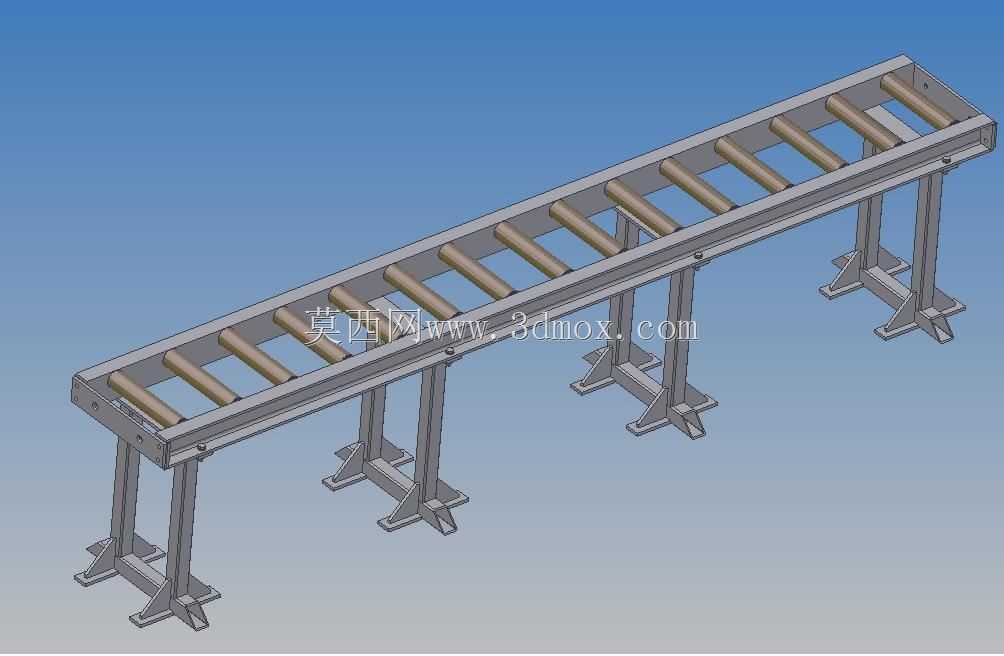

可拼接式工业输送辊道支架结构

　　在车间物料转运、生产线工序衔接、仓储出入库接驳这类场景里，这类可拼接的辊道结构是非常常见的输送单元，很多做产线布局的工程师在前期方案选型时，都会优先考虑这类模块化的辊道组件，毕竟它不需要复杂的动力配套，靠物料自身重力或者人工推送就能完成短距离的物料移位，适配的场景覆盖了五金工件周转、包装件输送、半成品工序间传递等多个生产环节。

　　从实际使用的角度看，这套辊道的核心设计逻辑是模块化拼接，单段辊道的两端机架做了统一的对接孔位，多段辊道可以通过螺栓直接串联，不需要额外做过渡连接件，不管是直线排布的长距离输送线，还是搭配转角单元组成环形输送回路，都能快速拼接完成，现场安装的时候不需要做大量的焊接或者二次加工，只要把支腿调整到统一水平高度就能投入使用，对于需要频繁调整产线布局的柔性生产车间来说，这种设计能大幅降低产线调整的施工周期。

　　结构上，辊筒采用等间距排布的无动力钢辊，辊筒两端通过轴承座固定在两侧的槽钢机架上，辊面高出机架上平面3-5mm，避免输送过程中物料和机架侧边产生剐蹭，辊筒的间距是根据常规输送物料的最小底面尺寸设计的，保证最小规格的工件输送时至少有三根辊筒同时接触支撑，不会出现工件卡滞或者倾斜掉落的问题。两侧机架采用内卷边槽钢型材，既保证了整体的抗弯强度，又能把辊筒的安装轴头隐藏在型材槽内，避免外露的轴头剐蹭操作人员或者物料包装，机架的连接孔位都做了沉孔处理，螺栓安装后表面平整无凸起。

　　支腿部分采用的是H型落地支撑结构，每个支腿单元由两根竖直方管和底部的横撑、地脚板焊接组成，竖直方管和机架横梁之间通过螺栓连接，预留了上下调节的长孔，可以根据现场的对接高度需求，在一定范围内调整辊道的工作面高度，适配不同高度的生产设备出料口、工作台接驳需求。底部的地脚板开有膨胀螺栓安装孔，需要固定安装的场景可以直接打膨胀螺栓固定在地面上，如果是临时布设的输送线，也可以在地脚板上加装可调脚杯，不做地面固定就能调整水平，适配地面不平整的车间环境。

　　从安装边界来看，单段辊道的宽度尺寸覆盖了常规的400mm、600mm、800mm几个常用规格，长度方向单段标准长度为2米、3米两种，拼接后的总长度没有硬性限制，只要支腿排布的间距控制在1.5米以内，就能保证机架满载时的挠度在允许范围内，不会因为长时间承重出现机架下弯变形的问题。支腿的高度调节范围一般在600mm到1000mm之间，基本覆盖了常规作业面的高度需求，如果有特殊的高度要求，也可以通过更换不同长度的支腿方管来实现，不需要改动主体机架的结构。

　　设计这类辊道的时候，首先要考虑的是额定载荷的匹配，单根辊筒的动载荷要满足输送物料的单重要求，机架的型材壁厚要根据总载荷来选型，常规轻型输送场景下用2mm壁厚的槽钢就能满足需求，如果是输送重型金属工件，就需要加厚型材壁厚，同时加密辊筒和支腿的排布间距。另外辊筒的材质选择也需要根据输送物料的属性调整，输送表面容易划伤的工件时，可以在钢辊表面包聚氨酯胶层，避免刮花工件表面；输送有油污的金属工件时，可以采用镀锌钢辊，提升辊面的防锈耐磨性能。

　　实际使用中，这类无动力辊道的维护成本非常低，日常只需要定期检查辊筒的转动是否顺畅，给轴承补充润滑脂，检查连接螺栓有没有松动即可，没有复杂的电气元件需要维护，故障率远低于动力输送线，对于预算有限、输送距离不长、不需要高速输送的场景来说，是性价比非常高的输送方案。很多工厂在做车间内部的物流规划时，都会把这类模块化辊道作为基础输送单元，搭配顶升移栽、转角台、阻挡器等功能组件，就能组成适配不同生产流程的物料输送系统，不需要单独定制非标机架，大幅缩短了项目的设计和交付周期。
