三位大电流接线端子结构设计

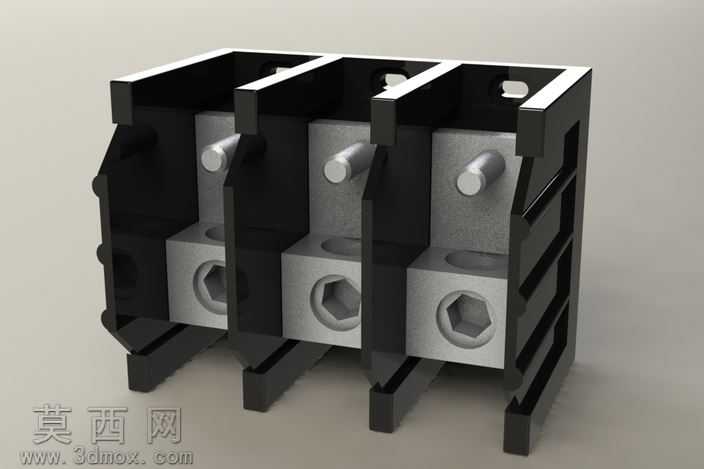

本作品为三位一体式大电流接线端子的三维参数化建模成果，建模过程围绕电气接线端子的实际使用需求展开，首先梳理产品的功能逻辑：该端子用于多回路大电流线路的接驳固定，需要同时满足导线压接稳固、绝缘隔离可靠、安装定位便捷的核心要求。建模阶段先完成整体框架的基准搭建，确定三个接线位的等距排布尺寸，预留相邻端子间的绝缘隔层厚度，避免不同回路间的电气间隙不足问题。绝缘外壳部分采用工程塑料材质的视觉表现，建模时还原外壳的卡扣安装结构、侧边的导向滑槽以及顶部的操作让位缺口，外壳表面做细微的磨砂质感处理，还原工业绝缘件的真实材质观感，同时在外壳的加强筋位置做合理的结构加厚，匹配实际产品的强度设计逻辑。内部导电组件分为上下两个功能部分，上部为接线锁紧螺杆，建模时还原螺杆端部的圆柱操作头结构，下部为带内六角孔的导线压接块，压接块的内六角孔做精准的尺寸匹配，还原内六角螺丝锁紧的结构特征，导电部件采用镀锌金属材质渲染，表面做细腻的金属哑光处理，区分开金属导电件与黑色绝缘外壳的材质差异。三个接线单元采用模块化的建模思路，完成单个接线位的所有结构建模后，通过阵列配合基准对齐完成三位整体的拼接，同时在相邻单元之间设计独立的绝缘挡墙，挡墙与外壳做一体化结构处理，既保证绝缘性能，也提升整体外壳的结构强度。建模过程中所有尺寸均做参数化关联，可根据实际使用的电流等级调整接线位的尺寸、隔层厚度以及压接块的规格，适配不同线径的导线接驳需求。渲染阶段采用柔和的工业产品布光，从斜上方打主光凸显产品的立体结构，侧面补光消除暗部死黑，清晰展现绝缘外壳的轮廓层次与内部金属件的结构细节，整体模型完整还原了大电流接线端子的装配关系与结构特征，可用于电气配件的结构展示、安装模拟以及相关产品的设计参考。
