装配式UPS设备机房三维结构设计

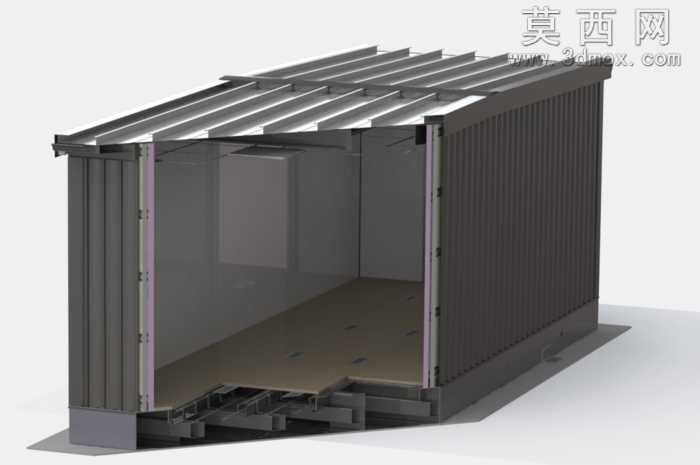

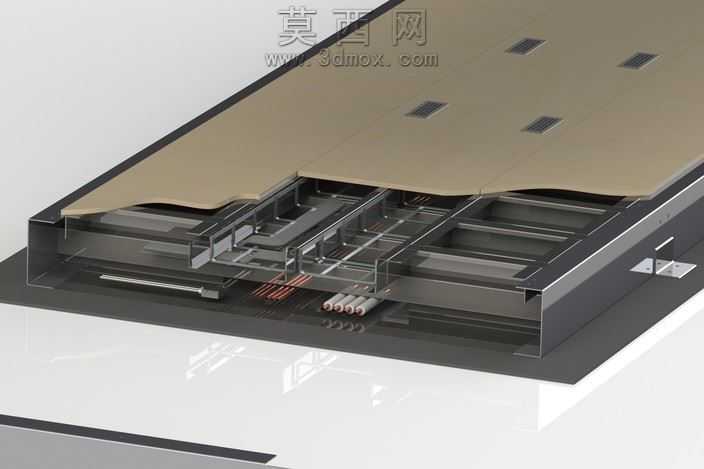

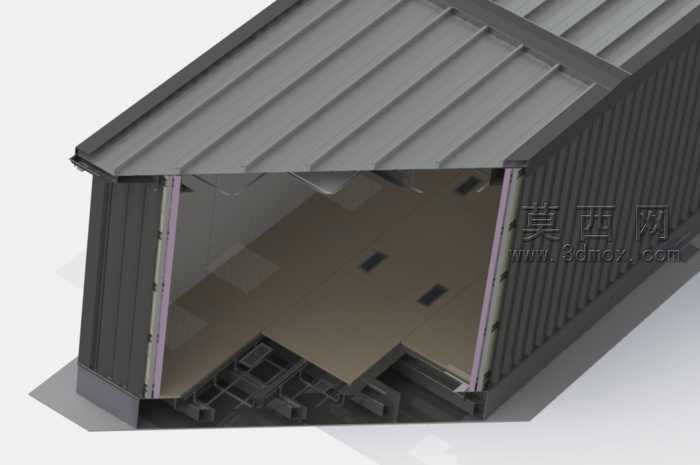

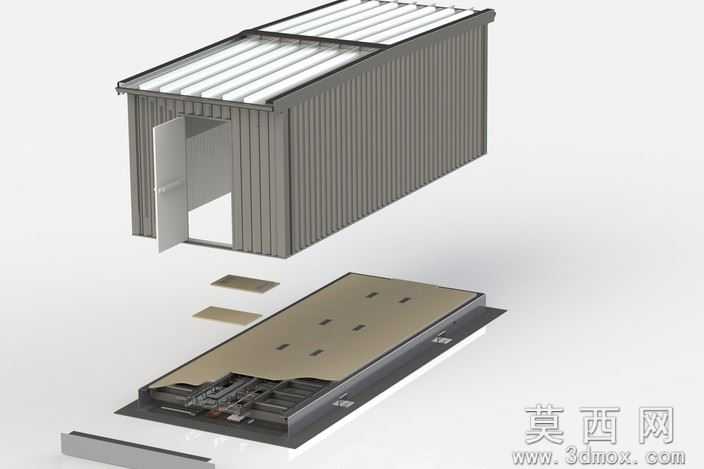

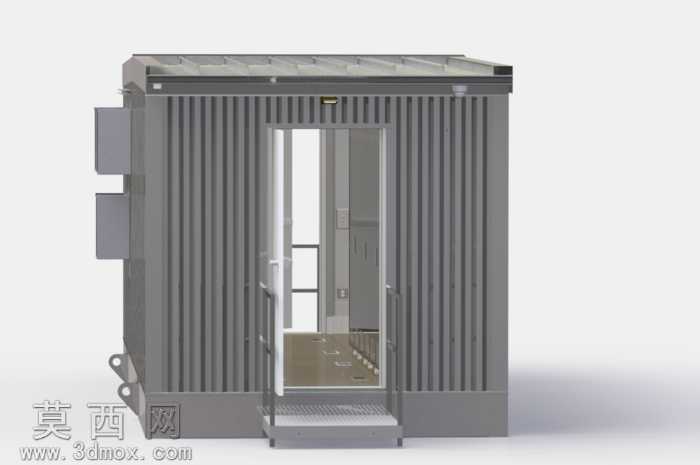

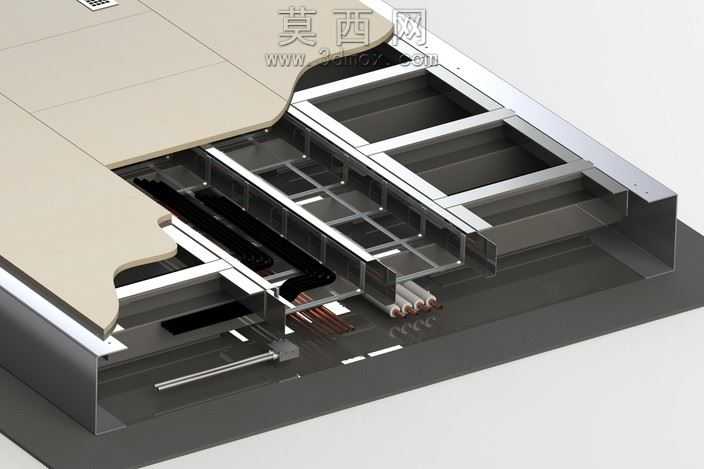

本作品为面向电信企业UPS设备配套使用的装配式机房三维设计方案，整体采用模块化装配式结构设计，在三维建模过程中严格遵循实际工业生产的尺寸规范，设定整体机房宽度为10英尺、长度为25英尺，适配户外独立部署的使用场景。建模阶段首先完成机房底部架空承载基座的结构搭建，基座采用型钢焊接框架结构，预留充足的布线空间，可满足UPS供电系统的强电布线、信号布线及配套运维管线的敷设需求，架空结构将设备承载层与地面完全隔离，避免地面积水、潮气侵蚀内部电气设备，同时让底部走线布局更加规整有序，减少管线交叉干扰。机房主体围护结构采用波纹彩钢板材质建模，还原真实装配式板材的压型纹理与拼接结构，板材之间采用卡扣式快装连接设计，无需现场大量焊接作业，可大幅缩短现场施工周期。屋面采用单坡起脊的彩钢夹芯板结构，建模时还原了屋面板的搭接缝隙与防水压条结构，保证屋面排水顺畅，避免雨季积水渗漏问题。机房门采用外开式钢制平开门设计，合页、门把手等五金配件均做精细化建模还原，门体开启角度可达到120度以上，满足大型电池柜、UPS主机设备的进出搬运需求。内部空间规划阶段，按照500千瓦UPS系统的配置要求，预留了六个电池柜的安装位置，配套的电池组可满足2小时后备供电的容量需求，设备安装位预留了标准的固定地脚点位与接线通道，设备布局符合电气安全间距要求，预留了充足的运维操作通道。渲染阶段采用工业级写实渲染参数，彩钢板材质设置了真实的金属磨砂反射参数，基座混凝土部分设置了对应的粗糙质感与哑光漫反射属性，金属框架部分还原了镀锌钢材的冷调金属质感，整体渲染效果直观呈现机房装配完成后的真实形态，同时通过爆炸视图的呈现方式，清晰展示了屋面板、围护墙板、门体、基座框架、内部设备层的装配层级关系，可直接用于生产装配指导、项目方案汇报展示使用。
