大尺寸铸钢90度弯头工业管件模型

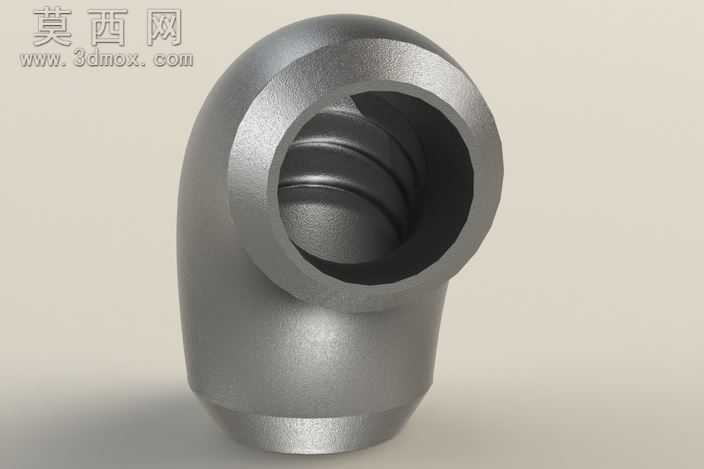

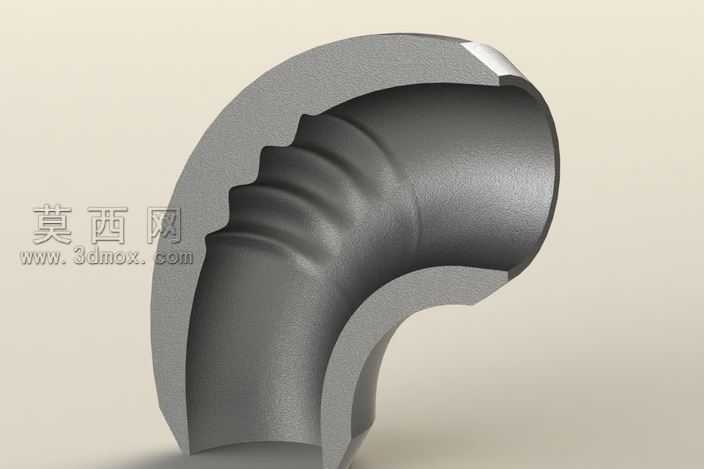

该模型为工业管道系统中使用的大尺寸铸钢90度弯头，建模过程以还原真实铸造弯头的结构特征为核心目标，首先基于管道工程中常用的大口径弯头曲率参数搭建基础轮廓，通过旋转、布尔运算等三维建模操作构建弯头的主体流道结构，精准控制流道内壁的圆弧过渡曲率，保证流体转向区域的顺滑无棱角，还原真实弯头降低流体阻力的结构设计逻辑。建模过程中针对铸钢件的工艺特征做了细节还原，在弯头的端部加工出符合管道焊接连接要求的坡口结构，对弯头外壁的壁厚做了均匀化处理，同时在弯头的外弧侧做了符合铸造工艺的壁厚加厚设计，匹配大口径高压管道的承压需求，避免结构应力集中问题。材质渲染阶段选用铸钢材质参数，还原铸钢件表面经喷砂处理后的哑光金属质感，调整材质的粗糙度、金属度参数，模拟铸钢表面细微的颗粒质感与均匀的金属反光特性，同时在模型表面添加了轻微的铸造肌理细节，避免过于光滑的塑料感，还原工业铸钢件的真实视觉效果。渲染阶段采用柔和的影棚布光方案，通过主光、辅光、轮廓光的搭配，清晰展现弯头端部坡口的结构层次、内壁的圆弧过渡形态以及外壁的曲面光影变化，突出模型的立体感与结构细节。该模型作为建模练习作品，完整还原了大型铸钢弯头的核心结构特征，从基础轮廓搭建到工艺细节补充都遵循真实工业管件的设计逻辑，既可以作为工业管道系统装配建模的标准配件使用，也能够作为铸造类五金管件建模的参考案例，帮助建模者掌握异形回转类工业零件的建模思路，理解铸钢类零件的工艺结构设计逻辑，熟悉工业金属材质的渲染参数调节方法，提升工业零件三维建模的细节还原能力与材质表现能力。
