唐纳森双筒油过滤总成三维结构模型

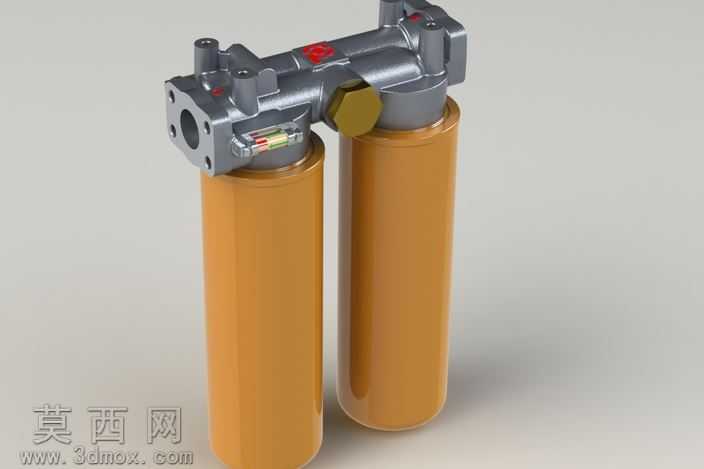

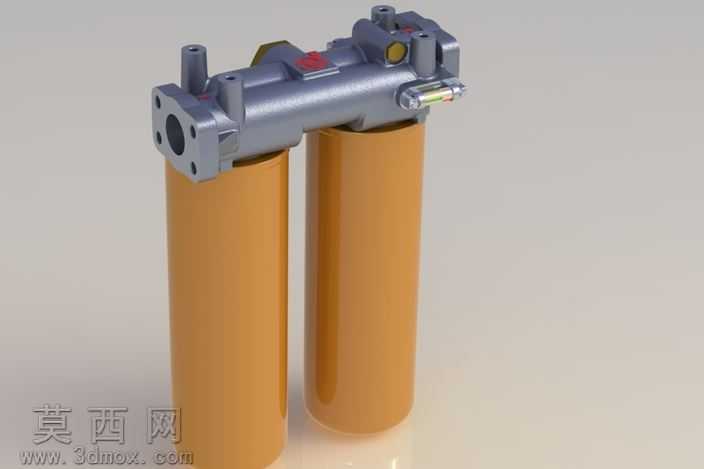

本模型为唐纳森品牌双筒并联式油过滤器总成，采用SolidWorks2013版本完成全参数化实体建模，建模过程严格遵循实物测绘尺寸与原厂产品结构规范，完整还原了产品的装配逻辑与细节特征。模型整体分为上部阀组总成与下部双滤筒两大模块，上部阀组采用铸钢质感的金属材质渲染，表面做了哑光金属磨砂处理，清晰呈现出阀体上的安装法兰、进出油口、换向手柄、压力检测接口、旁通阀结构等细节，法兰盘上的螺栓孔位、定位凸台均按照实际加工标准建模，边缘做了符合工业生产要求的倒角处理，避免尖锐棱角的建模误差。下部两个滤筒采用橙黄色工程塑料与滤材组合的材质表现，滤筒表面还原了唐纳森原厂滤罐的光滑漆面质感，滤筒与上部阀组的连接密封结构、卡接定位槽均做了1:1还原，可清晰展示滤筒的安装定位方式。建模过程中采用自顶向下的装配设计思路，先完成整体骨架布局确定双滤筒的中心距、进出油口的位置尺寸，再逐个拆分零件建模，所有零件均保留完整的参数化特征，可通过修改尺寸参数快速适配不同流量规格的同系列产品。渲染阶段采用工业产品展示常用的三点布光方案，主光源从侧上方打亮阀体的金属质感，辅光源补光消除滤筒下方的死黑阴影，背景采用浅灰色渐变突出产品主体，材质参数调整上针对金属阀体设置了合适的反射粗糙度，还原铸钢件的哑光金属质感，滤筒部分调整了漆面的高光反射参数，呈现出工业滤罐的真实漆面效果。模型完整保留了装配约束关系，可直接用于装配干涉检查、产品结构演示、液压系统管路布局模拟等场景，双筒并联的结构设计可实现不停机换滤的功能，建模时也还原了阀组内部的油路换向通道结构，能够直观展示工作状态下油液的流向路径，帮助使用者快速理解该型过滤器的工作原理与结构优势。
