工业级比尔德发动机消声器三维设计

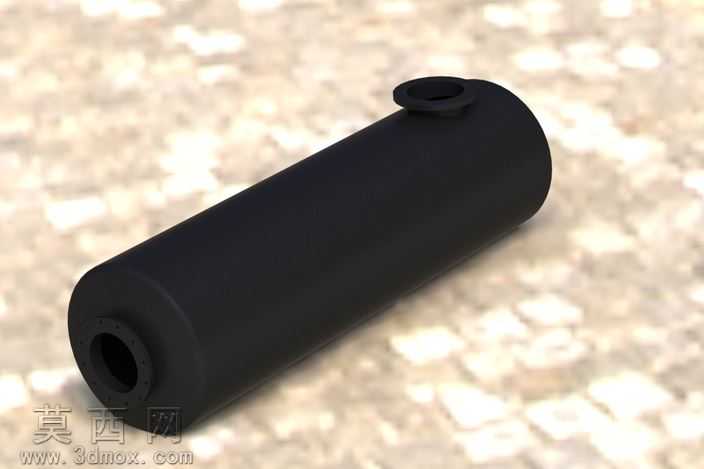

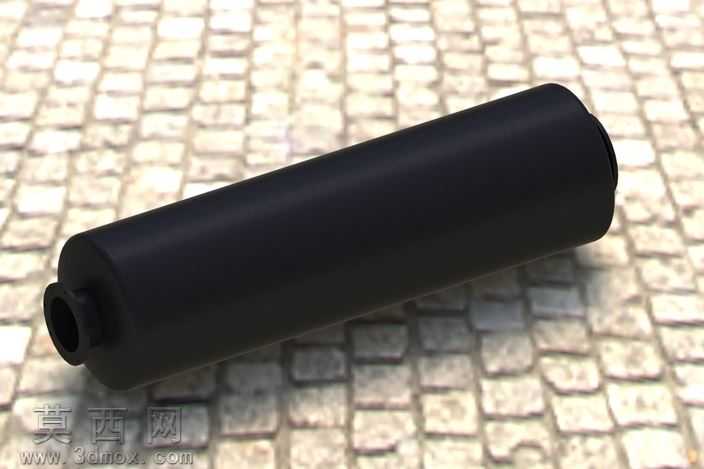

本模型为大型工业发动机配套的比尔德消声器三维设计成果，建模阶段严格遵循工业管道连接标准，针对14英寸通径的进出气接口做了参数化建模，完整还原150lb压力等级法兰的密封面、螺栓孔位、倒角过渡等细节特征，确保模型可直接对接工业管路系统的装配校验需求。模型搭建过程中设置了两种可切换的配置结构，分别为直通式进出气布局与侧进气布局，可适配不同安装空间的发动机排气系统布置要求，两种配置下的内部消音腔道、阻性消音填充预留腔、抗性消音扩容腔结构均做了独立的特征建模，可通过配置切换快速展示不同结构的内部流道走向。材质渲染阶段采用哑光耐高温黑色涂层材质，还原工业消声器表面的高温喷塑质感，对法兰端面做了金属切削面的质感区分，螺栓孔边缘做了细微的倒角光影处理，地面采用 cobblestone 铺装纹理做环境衬托，通过三点布光突出筒体的圆柱曲面光影过渡，清晰展现产品的外形轮廓与结构比例。建模过程中同步输出了多格式通用模型文件，可兼容多数主流三维设计软件的打开与编辑需求，模型特征树保留了完整的建模步骤，从筒体拉伸、法兰装配定位、内部腔道切除到接口倒角处理均按实际加工逻辑排序，方便后续使用者根据实际工况调整筒体长度、法兰规格、内部消音结构参数，可直接用于工业排气系统的方案展示、装配干涉校验、消音性能仿真前处理等场景，模型的几何公差、壁厚参数均参考工业消声器的实际生产标准设置，筒体壁厚满足高温排气工况下的结构强度要求，法兰连接尺寸符合对应压力等级的管道连接规范，无需大幅调整即可用于后续的工程图导出与生产参考。
