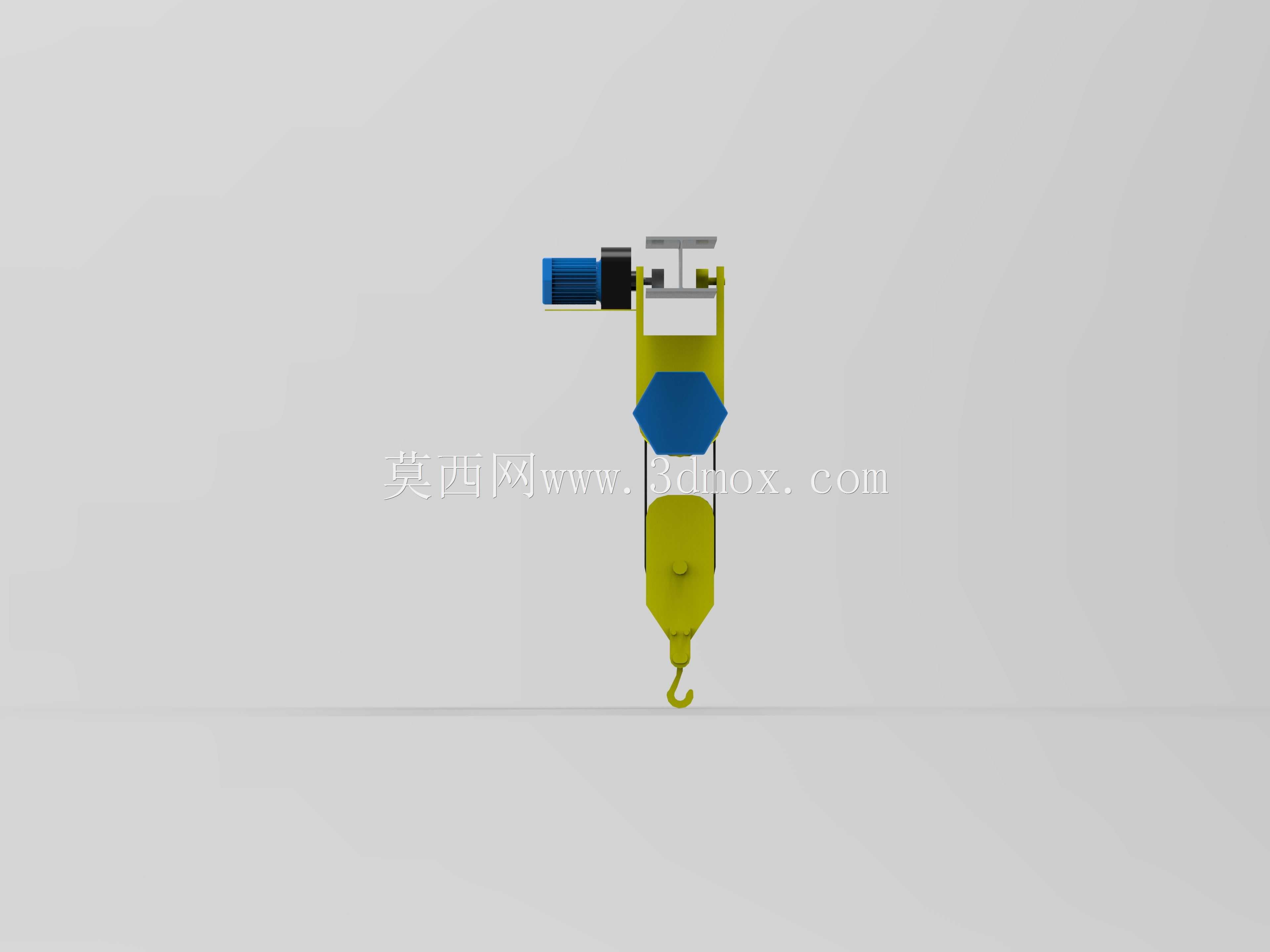

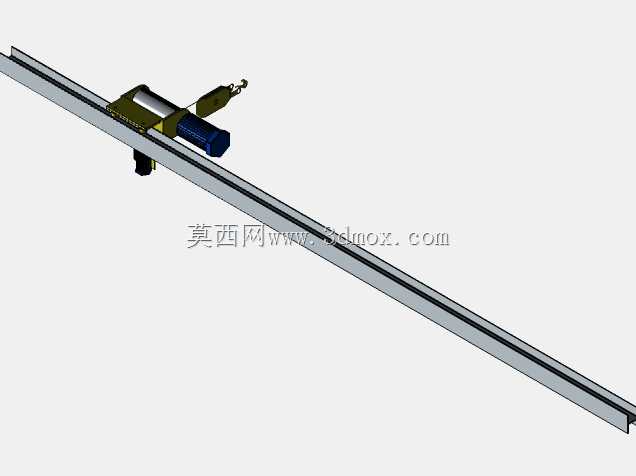

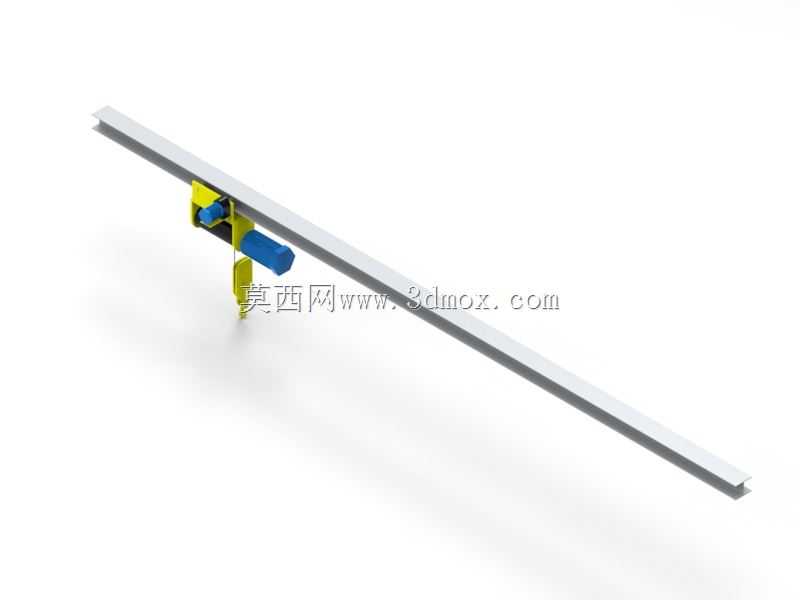

简易单梁起重行走滑车组件结构

　　在车间轻型物料转运、小型设备检修吊装、仓储区零散货物上下架这类作业场景里，这类适配标准工字钢轨道的简易起重行走组件，是替代纯人力搬运、降低作业劳动强度的核心配套部件，它不需要复杂的电控系统配套，既可以搭配手拉葫芦完成手动起吊移位，也能加装小型电动葫芦实现小吨位重物的短距离轨道输送，适配的作业场景覆盖了机加工车间工序间工件转运、维修班组设备拆装时的部件吊装、小型仓储库区的货物码放，甚至户外临时检修作业时搭建的临时起重轨道都能通用。从结构设计逻辑来看，这个组件的核心是卡接在工字钢下翼缘的行走轮组，两侧的轮体贴合工字钢翼缘内侧斜面，既保证沿轨道长度方向的顺畅滑行，又能限制组件横向窜动避免脱轨，中间的连接架承担吊重载荷的传递，

　　把下方吊具承载的重物重力均匀分散到两侧行走轮上，再通过轮体传递到轨道梁上，设计时特意控制了轮体与翼缘的配合间隙，间隙过小会导致滑行卡滞，轨道存在轻微安装变形时就无法顺畅通过，间隙过大则会导致滑行时晃动量超标，起吊重物后组件容易出现偏摆，影响作业稳定性。连接部分的结构做了简化处理，没有多余的冗余设计，挂接孔位直接在主体架上一体加工成型，避免额外拼接连接件带来的装配误差与强度薄弱点，轮体的支撑轴采用过盈配合压装在侧支架上，不需要额外的紧固件防松，能适应车间多粉尘、偶尔有切削液飞溅的作业环境，减少日常维护的工作量。从安装边界来看，这个组件适配的是常规轻型起重工字钢轨道，安装时只需要从轨道的端部套入即可，不需要拆解组件本身，

　　轮缘与轨道翼缘的贴合面做了小角度倒角，即使轨道对接处存在轻微的错边，也能顺畅通过不会卡滞，组件整体的竖向高度控制得比较紧凑，在车间层高有限、起重梁安装高度偏低的场景里，能最大化保留有效起吊高度，避免因为组件自身占用高度过大导致起吊行程不足。实际使用中，这类组件的额定载荷覆盖0.5吨到2吨的轻型起重需求，行走时的阻力很小，人力推动就能带动吊重的重物沿轨道移动，不需要额外施加很大的推力，侧支架上预留的孔位可以按需加装防脱挡板，避免极端情况下组件从轨道端部滑脱，也能加装行程碰块，配合轨道上的限位装置实现定点停靠，适配不同作业工位的定点吊装需求。设计时没有采用复杂的闭式壳体结构，整体是开式装配结构，日常检查时可以直接观察到轮体的磨损情况、

　　连接部位的变形情况，不需要拆解外壳就能完成日常巡检，轮体采用耐磨材质加工，长期在轨道上往复滑行也不会出现过度磨损导致的间隙变大，配合面的粗糙度控制在合理范围，既不会因为过于粗糙导致滑行阻力大，也不会因为过于光滑在沾有油污时出现轮体打滑的问题。在配套选型时，这个组件可以直接匹配市面上通用的手拉葫芦、小型环链电动葫芦的挂接尺寸，不需要额外加工转换连接件，下方的挂接孔内径适配标准的吊钩卸扣，安装时只需要把卸扣穿过挂接孔，连接好葫芦就能投入使用，对于临时搭建的起重作业线来说，能大幅缩短安装调试的时间，不需要做复杂的配套加工。
