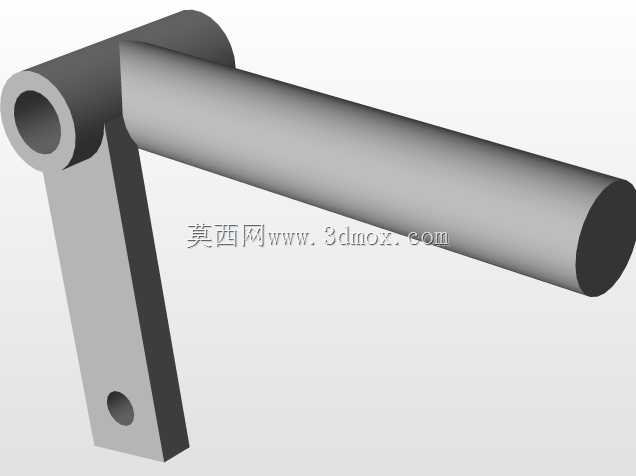

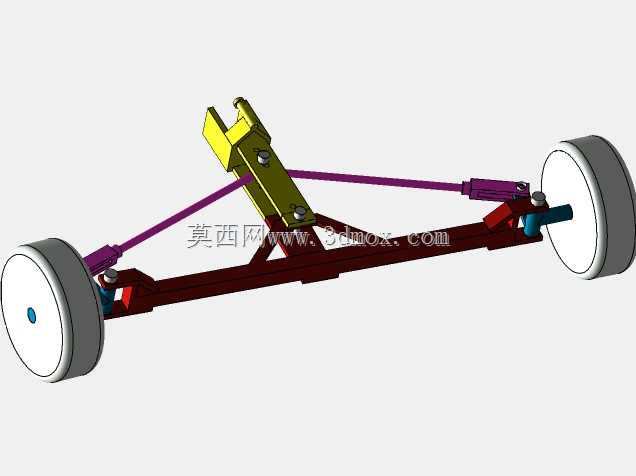

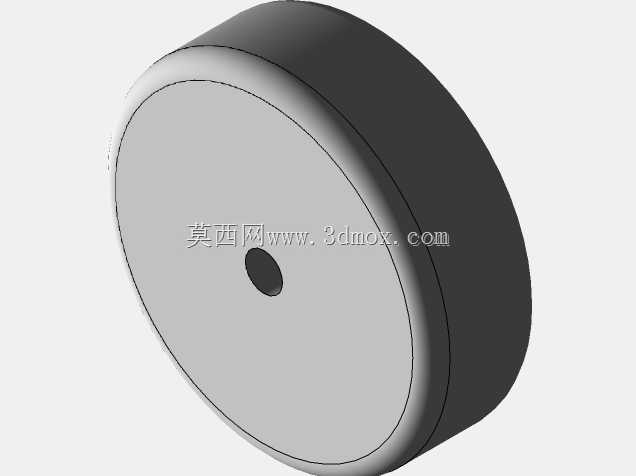

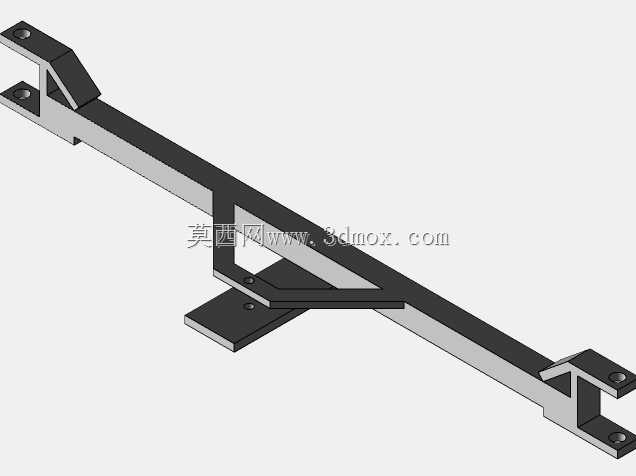

这套转向结构主要适配厂区内作业的小型起重设备,这类设备通常在车间内部、货场堆场等狭窄区域完成短距离物料转运与吊装作业,转向系统的灵活度直接决定了设备在狭窄通道、设备间隙之间的通行能力,也影响吊装对位时的微调精度。从结构组成来看,整套系统采用整体式前桥布局,桥体为焊接成型的矩形截面梁结构,作为核心承载基体,两端通过主销连接转向节,转向节上集成轮毂安装位,配套的行走轮直接装配在轮毂轴上,轮组采用实心橡胶轮材质,适配厂区硬化路面的行走需求,同时能承受吊装作业时的偏载冲击。转向执行部分采用双横拉杆结构,中间的转向摇臂与转向输入轴连接,当操作人员通过转向操纵机构输入转向力矩时,摇臂带动两侧横拉杆同步动作,推动两端转向节绕主销转动,

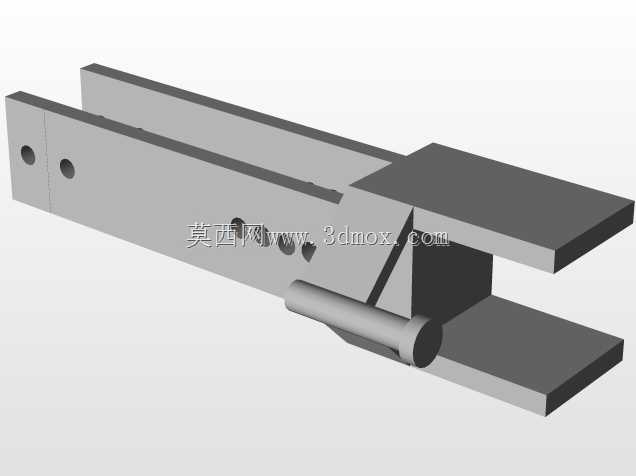

实现两侧车轮的协调转向,这种梯形拉杆布局能在转向过程中让内侧车轮转角大于外侧车轮,减小转弯半径,避免轮胎出现滑动磨损,符合阿克曼转向几何的设计要求。设计过程中首先需要明确安装边界,桥体的安装孔位需要与小型起重机的底盘主梁位置匹配,桥体上方的安装支座用于固定转向器总成,支座的高度、安装孔间距需要和底盘下方的预留空间匹配,避免与底盘上布置的液压管路、电瓶支架、起重支腿结构发生干涉。尺寸设计上,轮距参数参考小型起重机的整机宽度设定,保证整机外侧不超出轮组外沿,满足厂区通道的通行宽度要求;主销的内倾、后倾角度经过参数化校核,既保证转向时的回正力矩合适,转向操作不沉重,也避免直线行驶时出现轮组摆振的问题。横拉杆的长度设计为可调结构,
两端采用球头铰接方式连接转向节与摇臂,球头内部预紧弹簧可以补偿装配误差与使用过程中的磨损间隙,避免转向旷量过大影响操控精度,同时球头的铰接角度范围覆盖最大转向角的需求,在车轮转到极限位置时不会出现球头卡滞、拉杆受力别劲的问题。实际应用场景中,这类小型起重机通常额定起重量在1到3吨区间,行走速度不超过5km/h,转向系统不需要高速行驶下的复杂助力结构,纯机械拉杆结构的可靠性更高,维护成本更低,在厂区多粉尘、偶尔有油污的作业环境下,不会出现液压助力系统的漏油、密封件老化失效问题。结构设计时还考虑了受力工况,桥体材料选用普通碳素结构钢焊接成型,焊接后进行去应力处理,避免长期承载出现变形;转向节采用锻件加工,
主销孔与轮毂轴的同轴度公差控制在合理范围,保证轮组转动顺畅,不会出现啃胎、行驶跑偏的问题。安装层面,整套转向桥作为独立总成可以直接与底盘主梁通过螺栓连接,不需要在底盘上做复杂的焊接加工,方便整机装配时的模块化安装,后期维护时也可以整体拆卸更换,降低维保的停机时间。转向极限位置设置了限位块,直接集成在桥体两端,当车轮转到最大转角时,转向节上的凸台与限位块接触,避免转角过大导致横拉杆与桥体、轮胎与底盘侧边发生碰撞,最大转角参数根据整机最小转弯半径要求设定,保证设备在3米宽的通道内就能完成掉头动作,适配车间内设备排布密集、通行空间有限的作业场景。
