卡车用不锈钢排气消声器三维设计

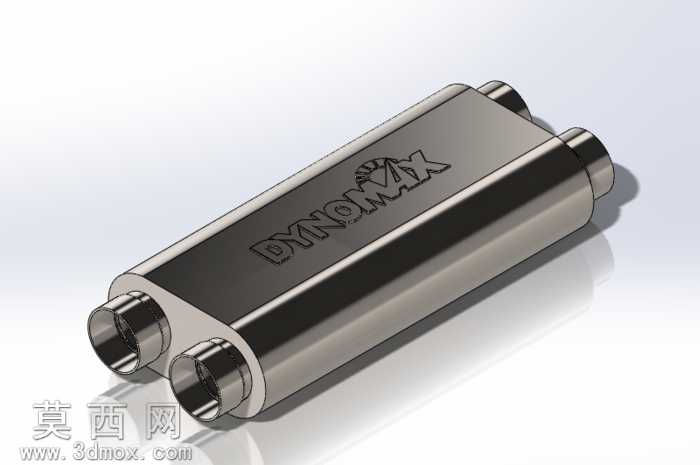

本作品为适配卡车改装使用的不锈钢排气消声器三维模型，建模过程依托SolidWorks平台完成，整体采用自顶向下的设计思路，先确定消声器的核心性能参数与安装适配尺寸，再逐步拆分内部腔体、进出气接口、外壳主体等独立结构进行精细化建模。模型外壳采用等壁厚拉伸结合圆角过渡的建模方式，还原了真实不锈钢消声器的筒状主体结构，两端对称布置的双进气接口与单出气接口均采用标准管路接口尺寸建模，接口处做了加厚处理与安装倒角，方便后续模拟装配与管路对接。外壳表面的品牌标识采用包覆特征结合浮雕式建模实现，还原了金属表面蚀刻标识的真实质感，渲染阶段采用抛光不锈钢材质，调整金属反射粗糙度与环境贴图参数，模拟出不锈钢构件特有的冷冽金属光泽与表面反光效果，同时在模型底部添加柔和的接触阴影，提升渲染图的真实感与立体感。结构设计上，该消声器采用阻抗复合式消音结构的简化建模，内部预留了消音腔体的分隔空间，进出气端口的管路做了渐扩式过渡设计，能够在三维模型中直观体现气流进入腔体后的扩容减速过程，符合排气消声器的基本工作原理。建模过程中对所有装配接触面做了重合与同轴心的配合约束，确保各个部件之间不存在干涉问题，外壳的焊缝位置采用装饰性圆角模拟焊接后的打磨效果，还原真实工业产品的加工细节。整体模型严格按照实际改装消声器的比例进行建模，所有壁厚、接口直径、筒体长度均参考市面主流卡车改装消声器的实测尺寸设定，既可以作为改装方案的效果展示模型，也可以用于后续的工程出图、3D打印样件制作或者流体仿真分析的基础模型，材质渲染阶段区分了外壳的亮面不锈钢与接口处的哑光金属质感，通过不同的材质参数设置，让模型的不同部件呈现出符合实际加工工艺的视觉效果，避免整体材质过于单调失真。
