带散热风扇的香蕉皮M2迷你外壳结构

　　这款嵌入式开发板配套外壳的设计，最初是面向桌面嵌入式开发、小型边缘计算节点部署场景做的适配，日常在物联网终端调试、小型本地算力节点搭建、创客项目原型验证这些场景里，这类紧凑外壳的需求一直很明确——既要给核心板提供足够的物理防护，避免桌面调试时的磕碰、积灰问题，又不能因为外壳的存在影响核心板的接口使用与长期运行的散热表现。

　　从实际使用的角度出发，外壳的尺寸边界卡得非常紧凑，整体三维尺寸控制在15mm×15mm×5mm，这个尺寸是完全贴合香蕉皮M2核心板的实际板卡轮廓做的，没有预留多余的冗余空间，毕竟这类迷你核心板的应用场景大多对安装空间有严格限制，不管是嵌入到小型智能设备内部做集成安装，还是直接放在桌面作为独立迷你节点使用，更小的外形尺寸都能适配更多狭窄的安装位，不会因为壳体过大挤占其他组件的布置空间。

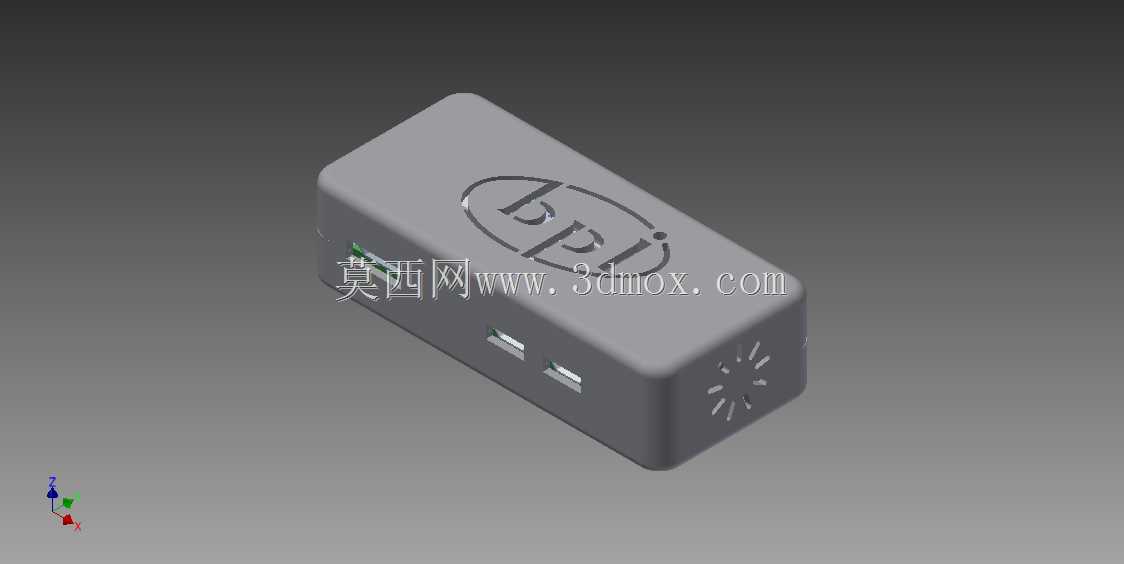

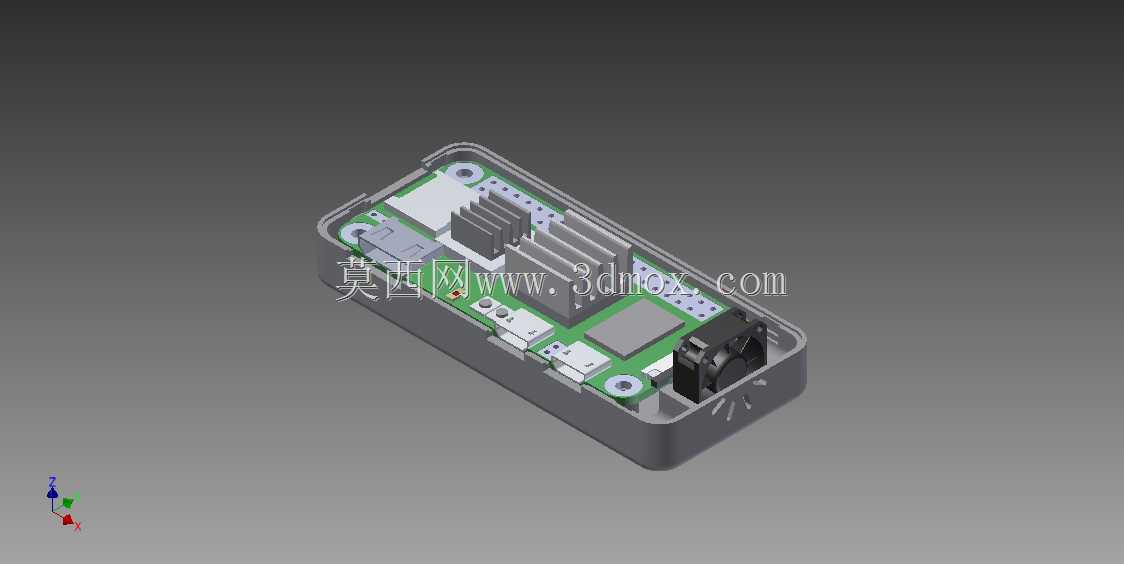

　　散热设计是这款外壳的核心考量点，在壳体的侧部专门做了放射状的通风开孔，直接对应核心板高负载运行时的主要发热区域，搭配内置的微型风扇，可以在壳体内形成稳定的空气流通路径，把核心板运行产生的热量快速通过通风孔带出壳体，避免封闭壳体内热量堆积导致的核心板降频、运行不稳定问题。和常见的无散热开孔的封闭塑料外壳不同，这个开孔的位置没有选在壳体顶面或者底面，而是布置在侧端面，一方面是避免顶面开孔影响壳体表面的标识印刷与整体整洁度，另一方面也能减少桌面放置时底部被遮挡、积灰从开孔直接落到板卡表面的问题，实际长期使用时的防尘表现会比上下开孔的结构更好。

　　接口位置的适配完全贴合香蕉皮M2的接口布局，壳体对应双USB接口的位置做了精准的开口避让，开口的尺寸公差控制在合理范围内，既不会因为开口过小导致USB插头插拔受阻，也不会因为开口过大留下过多缝隙影响壳体的防护效果与外观整体性。壳体表面的品牌标识做了凹陷式的成型处理，不是后期印刷或者粘贴的标识，在建模阶段就直接在壳体顶面做了特征成型，长期使用不会出现标识磨损脱落的问题，整体外观的一致性更好。

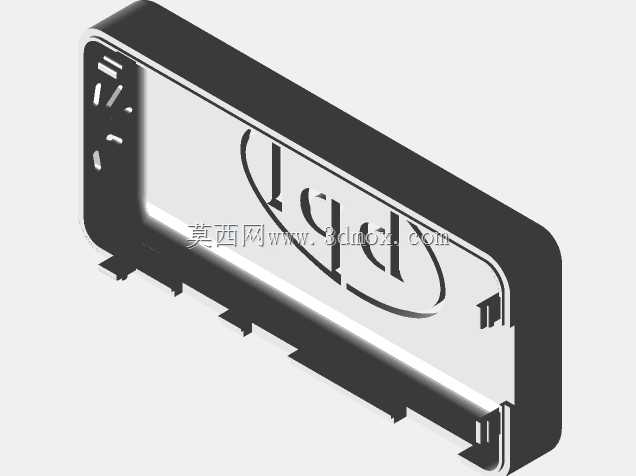

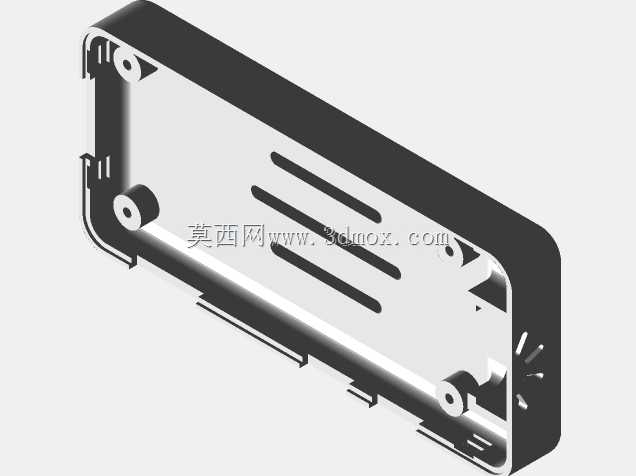

　　从结构设计的思路来看，这款壳体采用的是上下扣合的装配方式，没有额外设计外露的螺丝孔位，依靠壳体边缘的卡扣结构就能实现上下壳的紧密配合，装配的时候只需要把核心板对准定位柱放置在下壳内，再把上壳对准卡扣按压到位就可以完成组装，整个装配过程不需要额外的紧固件，不管是批量组装还是个人用户自行拆装都非常方便，后期需要更换核心板或者清理内部积灰的时候，只需要撬开卡扣就能拆开壳体，不会因为螺丝滑丝之类的问题导致壳体损坏。

　　安装边界的处理上，壳体的所有边角都做了小圆角过渡，没有尖锐的棱角，不管是手持调试还是嵌入设备内部安装，都不会划伤操作人员或者其他配套组件的线材。壳体的壁厚做了均匀化处理，整个壳体的壁厚保持一致，在注塑生产的时候可以避免因为壁厚不均导致的缩水、翘曲问题，成型后的壳体尺寸稳定性更好，和核心板的配合间隙可以控制得更小，不会出现壳体松垮、板卡在壳体内晃动的问题。

　　在实际的项目应用里，这类迷你外壳除了给开发板做防护之外，还可以直接作为小型智能网关、本地数据采集节点的外露壳体使用，紧凑的尺寸可以直接固定在设备电控柜的导轨旁、桌面支架的狭小空间内，不需要额外预留大量的安装位置，侧出的通风结构即使在电控柜这种相对封闭的安装环境里，也能依靠风扇形成的局部气流保证散热效果，不会因为柜内环境温度稍高就影响核心板的稳定运行。和市面上通用的万能电子外壳相比，这款针对性设计的壳体不需要用户自行开孔打磨，所有接口、散热位置都已经提前做了精准适配，拿到手就可以直接组装使用，能大幅缩短原型项目的组装调试周期，也避免了自行开孔导致的外壳开裂、位置偏差影响接口使用的问题。
