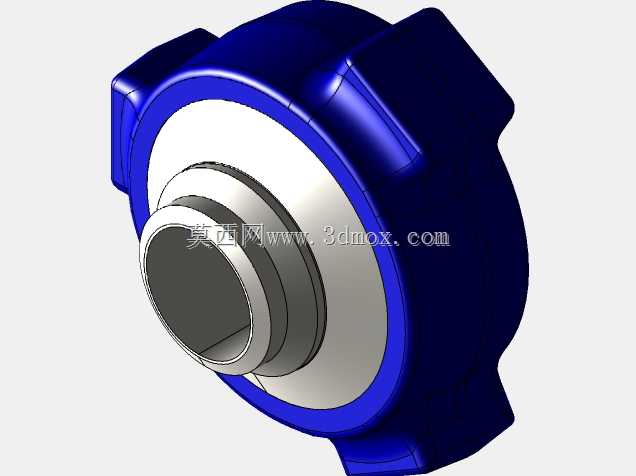

БРС-2型翼形由壬快接接头结构

　　这款翼形结构的快速连接管件，是高压流体输送管路系统里的核心连接件，最早在石油钻采的高压泥浆循环、压裂作业管路中大规模应用，后续逐步拓展到化工高压流体输送、矿山高压供排水、重型液压系统管路连接场景中。不同于普通螺纹接头需要多圈旋合、法兰接头需要对称锁紧多组螺栓的连接方式，这类带翼形凸耳的由壬接头，仅需将公头插入配套母头定位止口后，旋转带内螺纹的翼形锁紧套，依靠三个均布的翼形凸耳施加拧紧力矩，就能实现管路的快速对接与拆卸，在野外作业、需要频繁拆装管路的工况下，能大幅缩短管路拆装的辅助作业时间，降低现场操作人员的劳动强度。从结构设计逻辑来看，接头采用阶梯式同轴密封结构，公头插入端设置有两道环形密封槽，可适配不同硬度的橡胶或聚氨酯密封圈，

　　当锁紧套旋合到位时，公母头的密封端面会将密封圈压缩至设计压缩量，在16MPa至42MPa的高压流体工况下，能有效避免流体渗漏，同时密封结构不与输送介质直接高速冲刷，能大幅延长密封件的使用寿命。接头外部的三个翼形凸耳采用等120°均布设计，凸耳的外形做了大圆弧过渡处理，既可以使用专用由壬锤击扳手施加拧紧力矩，在应急工况下也可使用铜锤直接敲击凸耳侧面完成锁紧，不会出现应力集中导致的凸耳断裂问题；凸耳的厚度与根部圆角经过受力校核，在额定最大工作压力下，锁紧套的受力变形量控制在弹性变形区间内，不会出现塑性变形导致的接头卡死或密封失效。接头的通径与连接尺寸严格遵循行业通用的由壬尺寸规范，公头的插入段长度、定位止口的直径公差控制在h7级精度，

　　母头的内孔定位段采用H7级公差配合，安装时无需额外调整同轴度，插入后即可自动对中，能有效避免管路安装时的别劲问题，减少管路运行过程中的振动对接头密封面的损伤。接头的内流道采用圆弧过渡设计，不存在直角突变的流道结构，流体经过接头时的局部阻力系数控制在0.08以内，能大幅降低高压流体经过接头时的压力损失，同时避免流道死角处的介质沉积，在输送含固体颗粒的泥浆、压裂液等介质时，不会出现颗粒沉积堵塞流道的问题。从安装边界来看，接头的最大外圆尺寸为翼形凸耳的外接圆直径，安装时仅需预留出扳手或锤击操作的径向空间，轴向安装空间仅需比接头总长度多出20mm的操作余量即可，相比同通径的法兰接头，所需的安装空间缩小40%以上，在管路布局紧凑的撬装设备、

　　井下作业管路中，能有效提升管路布局的空间利用率。接头的连接端可根据实际管路需求设计为外螺纹、焊接坡口、卡套连接等多种形式，可适配无缝钢管、高压胶管等不同类型的管路，在实际选型应用时，仅需匹配管路通径与额定工作压力，即可直接替换同规格的传统由壬接头，无需对现有管路结构做额外改造。在三维建模过程中，这类接头的建模重点在于翼形凸耳的曲面过渡与密封槽的尺寸精度，凸耳的曲面需要保证与锁紧套的接触面完全贴合，避免拧紧时出现局部应力集中；密封槽的深度、宽度公差需要严格控制，才能保证密封圈的压缩量处于合理区间，避免出现密封失效或密封圈过度压缩老化的问题；同时公母头的配合止口需要设置合理的导入倒角，方便现场安装时的快速对中插入，即使在视线不佳的野外夜间作业场景下，也能顺利完成接头对接。
