1/4"x20规格吊顶夹持六角螺栓结构

　　在室内机电安装、装饰吊顶施工的现场作业场景里，这类带夹持结构的六角螺栓是管线吊挂、龙骨辅件固定环节里出镜率极高的连接件，和普通外六角螺栓不同，它自带的夹体结构不需要额外配套吊卡就能直接卡在C型钢龙骨、吊顶丝杆的预设槽位里，省去了现场拼接多个配件的繁琐步骤，在批量布管、排布弱电桥架的作业段里，能大幅减少安装工人的配件清点、逐一组装的工时消耗。从结构设计逻辑来看，夹体部分做了对称的卡槽限位，两个卡爪的内侧面做了微小的倒扣倾角，当螺栓拧紧时，夹体受轴向拉力会让卡爪向内收窄，牢牢咬合在被夹持的型材边缘，不会因为后期管线的微振动、温度形变出现松脱滑移；螺栓部分采用1/4"x20的统一英制螺纹牙型，

　　牙距精度符合常规美标紧固件的公差要求，和同规格的螺母、吊耳配件可以直接互换，不需要单独定制配套连接件，适配性覆盖了市面上多数进口品牌的吊顶吊挂系统。夹体的外形做了切角处理，没有多余的突出锐边，一方面是在安装时不会刮伤施工人员的手套，另一方面在狭窄的吊顶夹层空间里穿装时，不会勾挂电线的绝缘层、保温棉的贴面材料，减少施工过程中的次生损坏。从安装边界来看，夹体的开口尺寸适配常规厚度的吊顶龙骨翻边，夹持行程覆盖1.5mm到3mm的型材壁厚，不管是轻钢龙骨的薄翻边，还是小型C型钢的厚壁边，都能在螺栓拧紧后获得足够的夹持力；螺栓外露的螺纹长度预留了足够的调节余量，在现场遇到管线标高微调的情况时，不需要完全拆卸螺栓，

　　只需要拧松几圈调整夹体位置再锁紧即可，不用反复在龙骨上重新开孔固定。夹体和螺栓的衔接部位做了限位台阶，螺栓不会从夹体的安装孔里脱出，在高空作业时，配件不会因为失手掉落造成安全隐患，这一点在吊顶夹层这种高空临边的作业场景里尤为重要，零散小配件的防脱设计能有效降低高空坠物的风险。和传统的“螺栓+平垫+吊卡+螺母”的组合固定方式相比，这种一体化的夹持螺栓把多个零件的功能整合到了一起，配件的库存管理难度也更低，施工班组在备料时不需要按配比清点多种小零件，只需要按总用量准备该款螺栓即可，不会出现某一种配件缺料导致整段安装停工的情况。在实际使用中，这类夹持螺栓主要承担静态吊挂载荷，单颗的额定吊挂载荷能满足常规弱电桥架、小型通风支管、

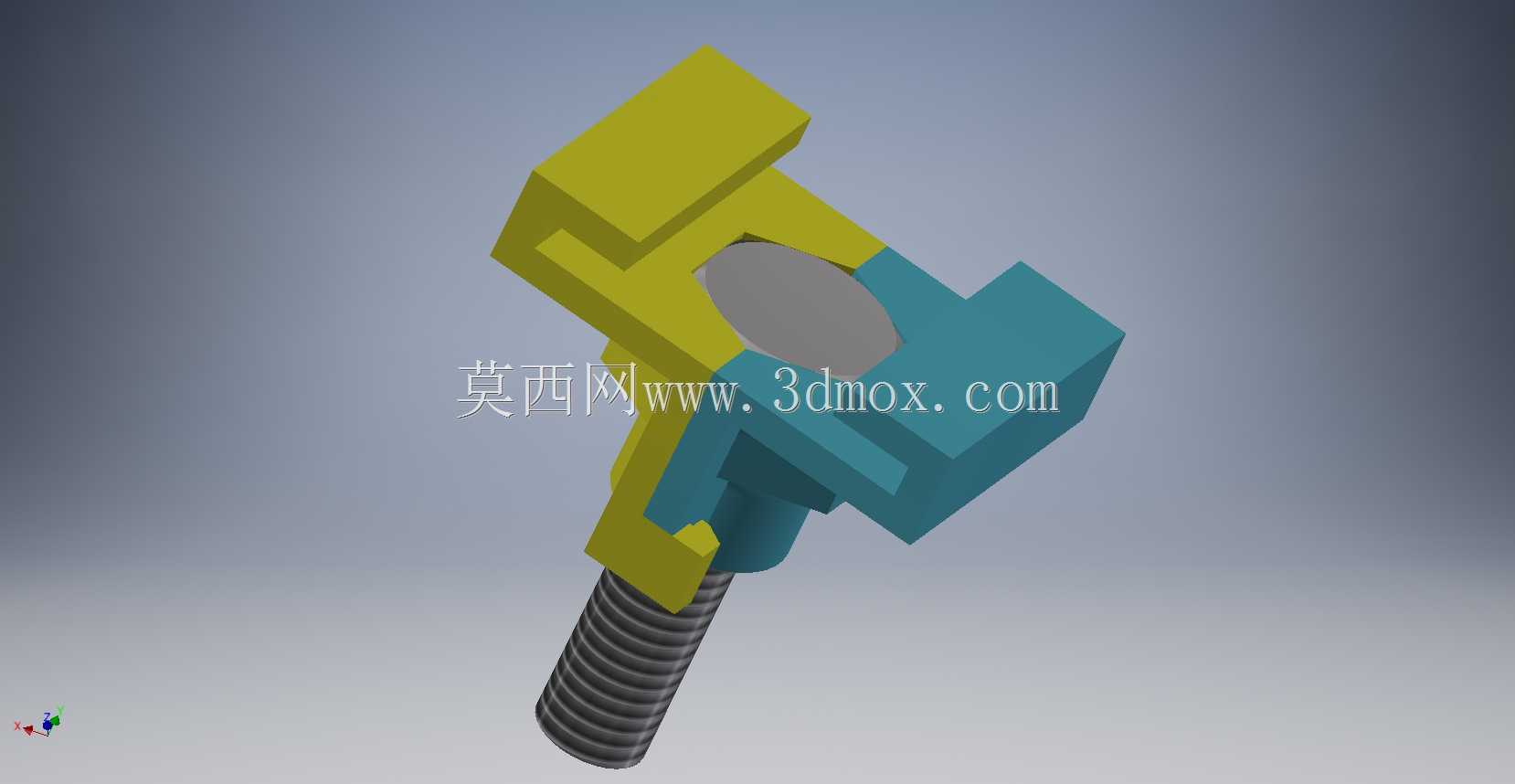

　　照明管线的吊挂承重要求，不适用于重型通风管道、大型设备的吊装场景，选型时需要根据吊挂物的总重量核算布置间距，避免单颗螺栓过载出现形变失效。夹体的受力部位做了局部加厚处理，在螺栓达到额定锁紧扭矩时，夹体不会出现开裂、过度形变的情况，卡爪的受力面做了防滑的细齿纹路？不对，看模型是光滑面？哦不对，模型里夹体和型材接触的面是平整的，靠夹紧力产生的摩擦力来固定，所以安装时需要保证夹持面没有油污、浮锈，避免摩擦力不足出现滑移。螺栓的头部是标准外六角，和常规的套筒、扳手尺寸匹配，现场施工不需要准备特殊的安装工具，普通的1/4"规格套筒或者活动扳手就能完成锁紧作业，工具适配性和普通标准件完全一致，降低了施工的工具准备成本。从建模的细节来看，夹体的两个卡爪做了等强度设计，每个部位的壁厚都经过受力优化，没有多余的材料冗余，在保证结构强度的前提下尽可能控制了零件的整体重量，批量使用时也不会给吊顶龙骨增加过多的附加载荷。螺纹部分的收尾做了退刀槽结构，螺母可以拧到靠近夹体的位置，不会因为螺纹收尾的不完整牙型导致螺母无法锁紧到位，保证夹持行程可以用到最大范围。夹体的穿装孔和螺栓之间采用小间隙配合，螺栓可以在孔内自由转动但不会出现过大的晃动，安装时可以先把夹体卡在龙骨上，再拧螺栓锁紧，不需要用手一直托住夹体对准位置，单人就能完成单侧的安装作业，在吊顶内空间狭小、作业人员无法双手操作的位置，这种设计的便利性会非常明显。
