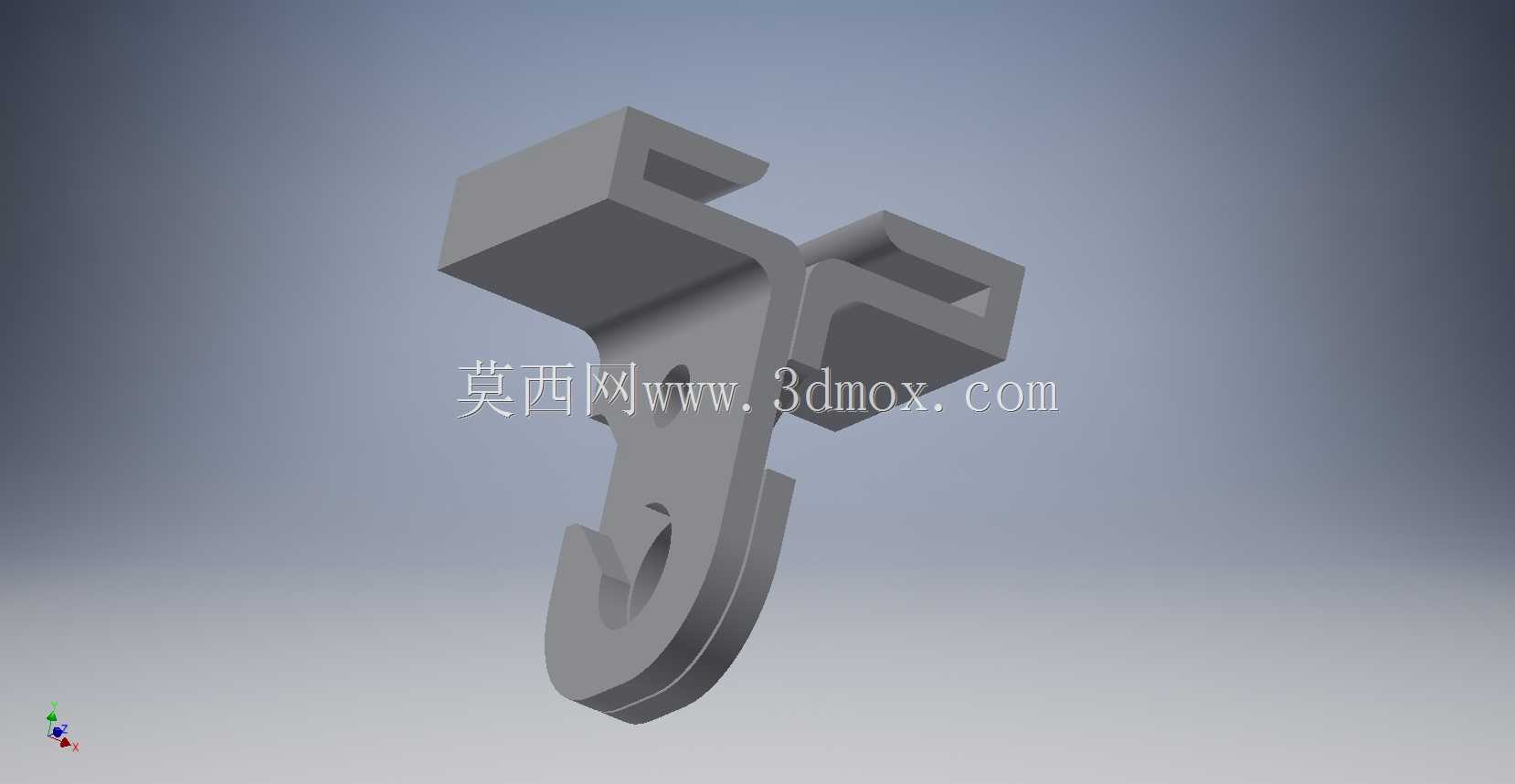

集成式天花板吊顶快装夹持挂钩结构

　　在室内装饰装修的吊顶施工场景中，这类夹持挂钩是替代传统打孔固定、膨胀螺栓挂载的常用快装配件，主要适配明装式龙骨吊顶、集成吊顶的板缝卡接安装需求，日常多用于吊挂小型标识牌、装饰吊件、轻型管线、小型绿植挂架等载荷不高的吊挂作业，相比传统打孔固定的方式，不会破坏吊顶面板的完整结构，安装全程不需要电钻等重型工具，单人徒手即可完成装拆调整，后期移位也不会在吊顶表面留下孔洞痕迹，适配家装、商业空间吊顶的临时或长期轻型吊挂需求。从结构设计逻辑来看，整个零件采用一体化注塑或钣金折弯成型的思路，没有额外的拼接零件、活动铰接结构，整体为单一体结构，避免了多零件装配带来的松动、脱落风险。上部设置两个平行的卡接爪结构，

　　卡接爪的内槽尺寸匹配常规集成吊顶的面板折边厚度，安装时顺着板缝将卡接爪推入吊顶面板上方，旋转90度后即可让两个卡接爪分别卡在相邻两块吊顶面板的背面折边处，依靠卡接爪与面板折边的接触摩擦力、以及挂钩受载后产生的下拉力形成的自锁效应，实现整个挂钩在吊顶上的固定，不需要额外的紧固件辅助。下部的挂钩段做了圆弧过渡处理，挂钩末端设置了向内的防脱凸缘，避免吊挂的绳索、挂环在受载晃动时从挂钩开口处滑脱，挂钩的挂接区域做了等宽的槽型设计，能够限制挂绳的左右滑移，保证吊挂物的重心始终与挂钩的受力中心线重合，避免偏载导致的卡接松动。从安装边界尺寸来看，上部卡接爪的横向跨度适配常规300mm、600mm规格集成吊顶的板缝间隙，

　　卡接爪的伸入长度控制在不会触碰吊顶内部管线的安全范围内，不会在安装时干扰吊顶上方排布的照明线路、通风管线；整体零件的厚度根据常用载荷做了等强度设计，卡接受力区域做了局部加厚处理，挂钩弯折处做了圆角过渡避免应力集中，在保证整体结构强度满足额定吊挂载荷的前提下，尽可能控制零件的整体重量，减少吊顶面板的额外承载负担。实际使用中，这类挂钩的单钩额定承载通常适配5kg以内的轻型吊挂物，安装时需要确认卡接爪完全跨过吊顶面板的折边，避免卡接不到位导致的脱落风险；相比粘胶类挂钩，这类卡接式挂钩不会受温度、湿度变化导致粘胶失效，长期使用的可靠性更高，也不会在吊顶面板表面残留胶痕，适配厨房、卫生间等湿度较高的吊顶场景使用。在结构建模过程中，

　　需要重点关注卡接爪内槽的尺寸公差，槽宽需要略大于吊顶面板的折边厚度，保证安装时能够顺利推入，同时间隙不能过大，否则受载后会产生明显的晃动量；挂钩部分的弯折半径需要根据材料的折弯性能设定，避免钣金折弯时出现开裂、注塑件出现应力发白的问题；所有的棱边都做了小圆角处理，避免安装时划伤施工人员的手部，也不会刮破吊挂物的挂绳、线缆表皮。这类结构的设计核心是在不破坏原有吊顶结构的前提下，实现快速装拆的吊挂功能，所有的受力路径都经过了简化，从吊挂物的载荷通过挂钩段传递到上部的两个卡接爪，再由卡接爪将载荷分散到两块相邻的吊顶面板上，避免单点受力过大导致面板变形，整个受力路径短且直接，没有多余的传力环节，既控制了零件的制造成本，也提升了长期使用的结构可靠性。
