Juki贴片机用弹簧复位式吸嘴结构

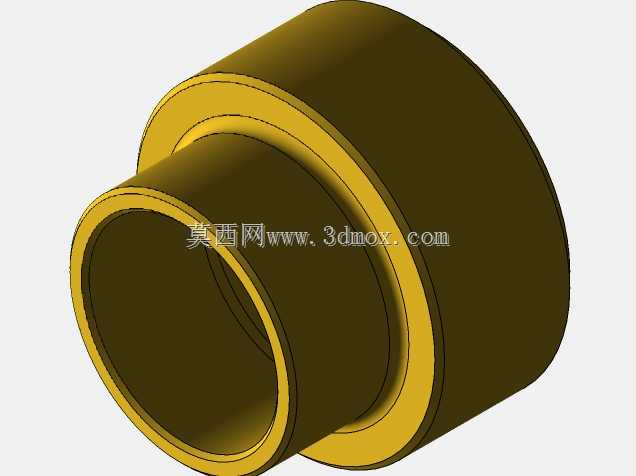

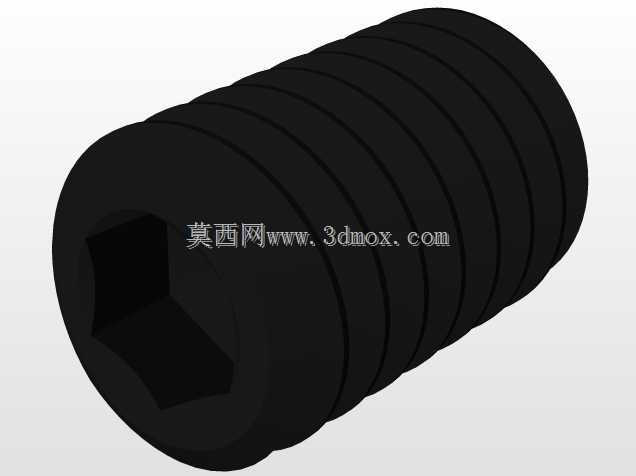

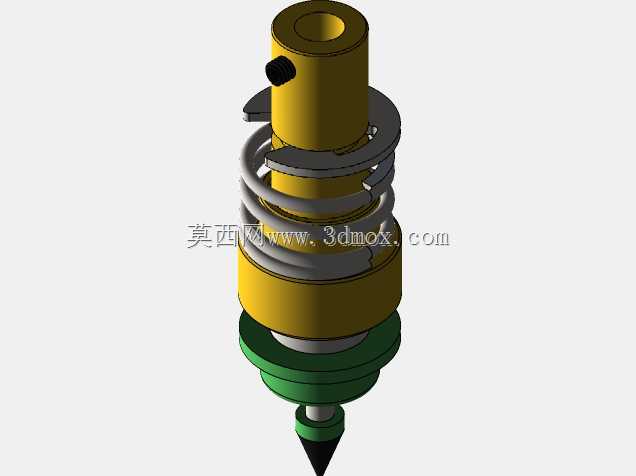

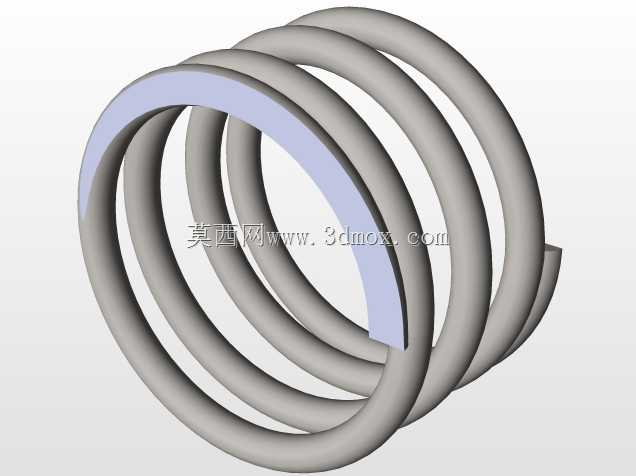

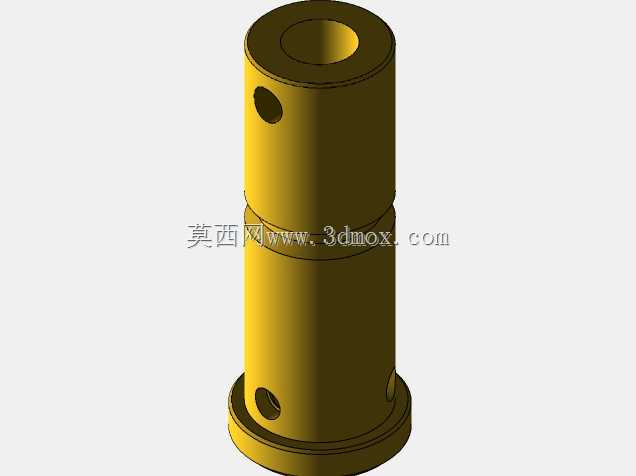

　　该吸嘴结构主要应用于Juki系列高速贴装设备的元器件拾取工位，是表面贴装生产线中直接接触待贴装电子元器件的核心执行部件，承担着从料站拾取元器件、随贴装头移动至PCB对应坐标位置、配合Z轴下压动作完成元器件精准贴放的全流程动作，其结构稳定性直接决定贴装精度与生产良率。从结构组成来看，该部件采用同轴分层设计，主体为中空柱状基体，内部设置贯通真空气道，上端预留与贴装头Z轴杆的连接接口，侧面设置紧定螺钉安装位用于周向锁止，避免吸嘴随贴装头高速移动时发生周向转动导致吸嘴中心偏移；基体外部套装圆柱螺旋压缩弹簧，弹簧上下端分别抵靠基体的上限位台阶与下滑动套的端面，为吸嘴接触PCB板面时提供缓冲行程，避免刚性下压损伤元器件引脚或PCB焊盘；

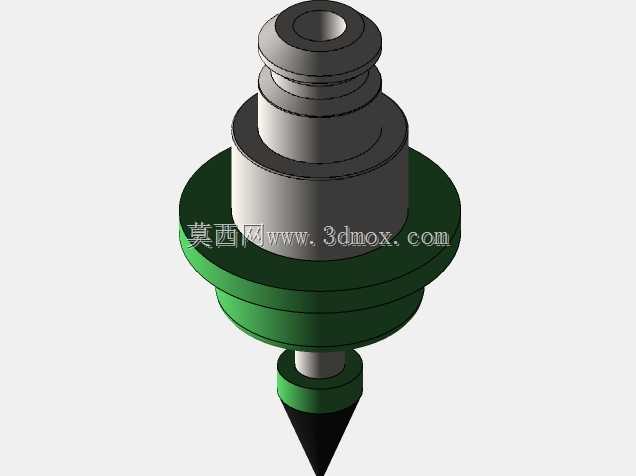

　　下部设置绿色绝缘材质的定位套，用于和贴装头的定位销配合保证同轴度，最下端为可更换的吸嘴尖端，根据待拾取元器件的尺寸规格可更换不同内径的尖端，适配0201、0402、0603等不同封装规格的阻容件、小型IC等元器件的拾取需求。设计过程中首先考虑的是真空气道的密封性，整个基体的中空通道内壁做光滑处理，各滑动配合面设置微小间隙配合公差，保证真空负压传递过程中泄漏量控制在允许范围内，确保拾取元器件时的吸附力足够，不会在高速移动过程中出现元器件掉落的情况；其次是弹簧的参数匹配，弹簧的预压缩量、刚度系数经过反复校核，既要保证吸嘴下压接触PCB时的缓冲行程足够，不会出现硬接触，又要保证弹簧复位时的回弹力足够，能让滑动套快速回到初始位置，

　　不会出现卡滞影响下一次拾取动作；再者是同轴度公差控制，整个吸嘴装配后的尖端中心与基体上端连接轴的同轴度公差控制在0.02mm以内，保证贴装时的位置精度，避免出现元器件贴装偏移的问题。安装边界方面，该吸嘴的上端连接轴直径适配Juki贴装头的标准安装孔位，整体外径不超过贴装头相邻吸嘴的中心间距，避免多吸嘴并排安装时出现干涉；总长度适配贴装头Z轴的行程范围，缓冲行程设置为3mm，刚好匹配贴装时Z轴的下压量，不会出现过压或者下压量不足的情况；下端吸嘴尖端的伸出长度经过优化，在拾取薄型元器件时不会碰到料站的编带边缘，在贴装时也能保证元器件平稳接触焊盘。实际生产应用中，该结构的吸嘴更换便捷，仅需松开侧面的紧定螺钉即可拆下更换，

　　无需拆解整个贴装头，能大幅缩短设备换型的停机时间；弹簧采用不锈钢材质制作，长期往复压缩动作下不会出现锈蚀、弹力衰减的问题，使用寿命满足高速贴片机三班倒连续生产的使用需求；下部的绝缘定位套除了定位作用外，还能避免贴装过程中静电积累损伤静电敏感类电子元器件，符合电子制造行业的防静电要求。在结构细节处理上，基体的各台阶棱角处均做微小倒角处理，避免安装时划伤操作人员或者刮破贴装头的密封胶圈；滑动套与基体的配合面做硬化处理，耐磨性能优异，长期往复滑动不会出现磨损导致的间隙过大、真空泄漏问题；吸嘴尖端采用硬质合金材质制作，内壁光滑无毛刺，不会在拾取元器件时刮伤元器件表面，同时尖端的端面做平面度处理，保证与元器件表面接触时的密封效果，即使是表面略有不平整的元器件也能稳定吸附。
