带伺服驱动的双轴太阳能跟踪装置结构

　　这套双轴太阳能跟踪装置，主要面向分布式离网光伏供电场景设计，可适配小型光伏板、聚光光伏模组、太阳能集热单元等多种受光面负载，常见应用场景包括户外偏远地区通信基站供电、野外环境监测站点能源补给、户用分布式光伏增效改造、小型离网储能系统配套等领域，相比固定倾角安装的光伏组件，双轴跟踪结构可将受光面的太阳辐射接收效率提升30%以上，尤其适合光照资源季节性变化明显、纬度跨度较大的部署区域。

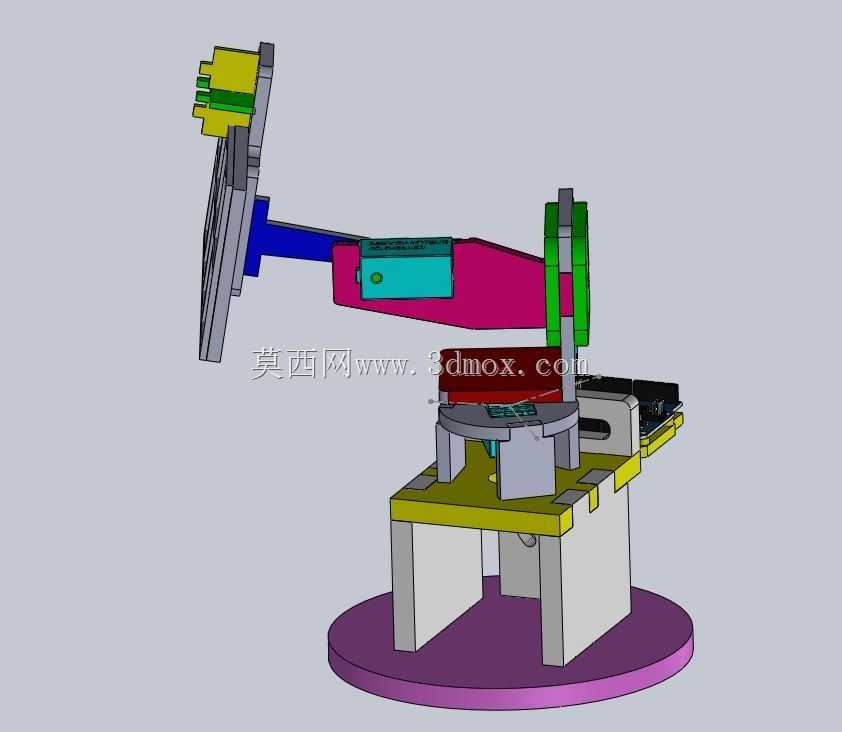

　　从结构功能层面来看，整套装置分为底座支撑、水平回转机构、俯仰摆动机构、负载安装面四个核心部分。底座采用圆形安装法兰结构，法兰面预留均布安装孔，可直接通过膨胀螺栓固定在混凝土基础、钢结构平台或者预制配重底座上，底座上方的支撑立柱采用箱型焊接结构，内部预留走线空间，可将动力线缆、信号线缆从底座内部引出，避免户外布线长期受紫外线照射老化，同时减少线缆外露带来的风阻与缠绕风险。水平回转机构布置在立柱顶端，采用伺服电机直驱配合减速结构实现0-360度方位角调整，回转支承选用交叉滚子结构，可同时承受轴向载荷、径向载荷与倾覆力矩，即使在瞬时风速较大的户外环境下，也能保证回转动作平稳无卡顿，不会出现负载面晃动偏移的问题。

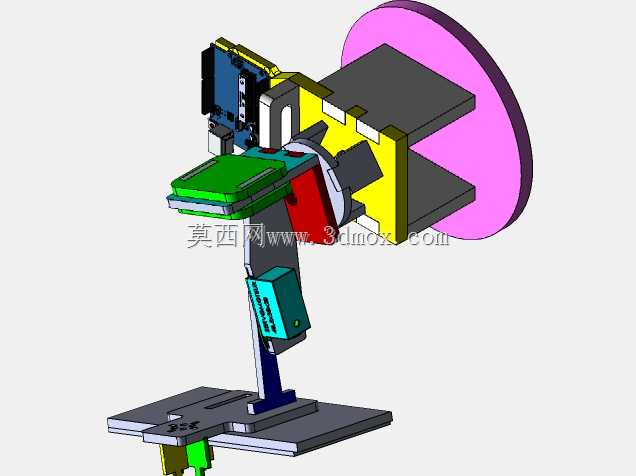

　　俯仰摆动机构连接在水平回转台的上方，同样采用伺服电机驱动，通过连杆结构带动负载安装架实现0-90度的俯仰角调整，可覆盖太阳高度角从日出到日落的全范围变化，俯仰轴两端配置带密封的深沟球轴承，可抵御户外沙尘、雨水侵入，降低长期运行的磨损风险。负载安装面采用框架式结构，预留多组条形安装孔，可适配不同尺寸的光伏板或者集热单元安装，无需额外打孔改造，安装架背面预留了控制模块的安装位，可直接固定Arduino控制板、伺服驱动器、倾角传感器、光照传感器等元器件，减少外部接线长度，提升整套系统的集成度。

　　设计过程中优先考虑了户外长期运行的可靠性，所有结构件的棱角处均做了圆角过渡处理，避免应力集中导致的结构疲劳，运动部件的行程两端均设置了硬限位与软限位双重保护，防止调试或者运行过程中出现超程碰撞，损坏光伏板或者驱动部件。整套装置的安装边界控制较为紧凑，底座法兰直径控制在400mm以内，水平状态下整机高度不超过600mm，负载安装面可适配最大面积0.5平方米的受光单元，整体重量控制在15kg以内，单人即可完成现场安装与调试，无需大型吊装设备配合。

　　控制逻辑层面，这套装置可通过光照传感器实时采集不同方向的光照强度，驱动两个伺服电机实时调整方位角与俯仰角，保证受光面始终与太阳入射光线垂直，也可根据部署位置的经纬度与时间信息，通过天文算法计算太阳位置实现主动跟踪，两种模式可自动切换，在传感器被沙尘遮挡或者出现故障时，自动切换到天文算法模式，保证跟踪功能不中断。结构设计时还预留了风载保护的触发接口，当风速传感器检测到风速超过安全阈值时，可自动将受光面调整到水平顺风位置，降低风阻，避免强风天气下结构损坏或者倾覆。

　　从装配工艺角度来看，整套结构的零部件大多采用标准件与通用型材加工，非标准结构件的加工精度要求控制在IT8级以内，普通的机加工车间即可完成生产，无需特殊加工工艺，装配过程中无需专用工装，按照装配顺序依次将支撑结构、回转驱动、俯仰驱动、安装架组装即可，装配完成后仅需调整两个轴的限位位置与零点位置，即可投入使用，后期维护过程中，伺服电机、轴承等易损件均可快速拆卸更换，降低全生命周期的维护成本。
