铝型材框架式自动装配作业设备结构

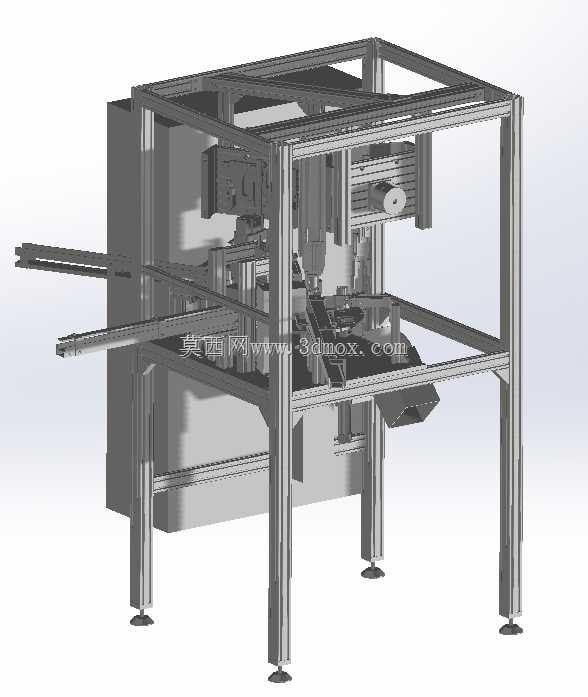

　　这套自动装配设备的整体机架采用工业铝型材拼接搭建，型材选型兼顾结构刚性与后期改造成本，四根主支撑立柱底部配置可调脚杯，可在±15mm范围内调节设备水平度，适配车间地面存在的铺装误差，安装时无需额外预埋地脚螺栓，仅需将设备放置在硬化平整的车间地面即可完成固定，整体机架的外轮廓边界控制在长1800mm、宽1200mm、高1700mm区间，可直接嵌入现有流水线的装配工位段，不需要对原有产线做大规模结构改动。设备的进料端配置了双列平皮带输送机构，输送面高度与常规流水线作业面保持齐平，待装配工件随输送线进入设备内部后，由侧边的定位气缸推出定位销，对工件的基准孔做硬限位，保证每次装配作业时工件的位置重复精度控制在±0.05mm以内，

　　避免因工件偏移导致装配压装错位。设备上部的作业单元采用三轴模组搭建，X轴行程覆盖整个装配作业面，Y轴负责工位间的横向移位，Z轴搭载装配执行头，可根据不同的装配工序快速更换夹爪、压头或者螺丝锁付组件，适配多品种小批量的装配生产需求，换型时仅需更换执行端的工装配件，调整模组的行程限位参数即可完成切换，单批次换型时间可控制在20分钟以内。设备的出料端配置了斜坡导料槽，装配完成的工件在定位机构松开后，由推送气缸将工件推至导料槽，依靠自重滑入下一道工序的输送线，不需要额外配置出料输送动力，简化了设备的动力配置逻辑，降低了后期维护的备件成本。从结构设计逻辑来看，这套设备的所有气动元件、电气走线均布置在铝型材框架的内部空腔内，

　　外侧通过可拆卸的亚克力盖板做防护，既可以避免车间内的粉尘、切削液飞溅进入设备内部损坏元件，也方便后期维护时直接拆卸盖板排查线路与气路故障，不需要拆解整体框架结构。设备的操作面板布置在机架的前侧立柱上，高度设置在操作人员站立时的手肘舒适区间，急停按钮突出面板表面15mm，遇到异常情况时可快速触发停机，所有运动轴的硬限位块均设置在模组行程的两端极限位置，即使软限位参数出现异常，硬限位也可触发设备紧急停机，避免模组超程碰撞损坏结构件。在实际生产场景中，这类设备多用于3C电子零部件、小型五金组件、家电塑料配件的自动装配工序，可替代2-3名人工完成重复的对位、压装、锁付作业，设备的作业节拍可根据上下游产线的产能做灵活调整，

　　最快节拍可达到6秒/件，运行时的噪音控制在70分贝以内，符合车间生产的噪音管控要求。设备的框架上部预留了除尘接口安装位，若装配工序存在粉尘产生，可直接外接车间的中央除尘系统，不需要额外改造设备结构；框架侧面预留了气源与电源的快插接口，设备移位时可快速断开气电连接，不需要重新做线路与气路的排布。从装配工艺适配性来看，这套结构可兼容压装力在500N以内的装配工序，Z轴的压装头可加装压力传感器，实时反馈压装过程的压力曲线，判定压装是否合格，不合格品会在出料端被分选气缸推入不良品收集盒，避免不良品流入下一道工序。设备的所有运动部件均配置了自润滑轴承，日常维护时仅需每3个月对模组导轨做一次润滑脂加注，不需要频繁拆解保养，适合在两班倒的连续生产场景下长期稳定运行。
