充气式月球探测反射面支撑装置

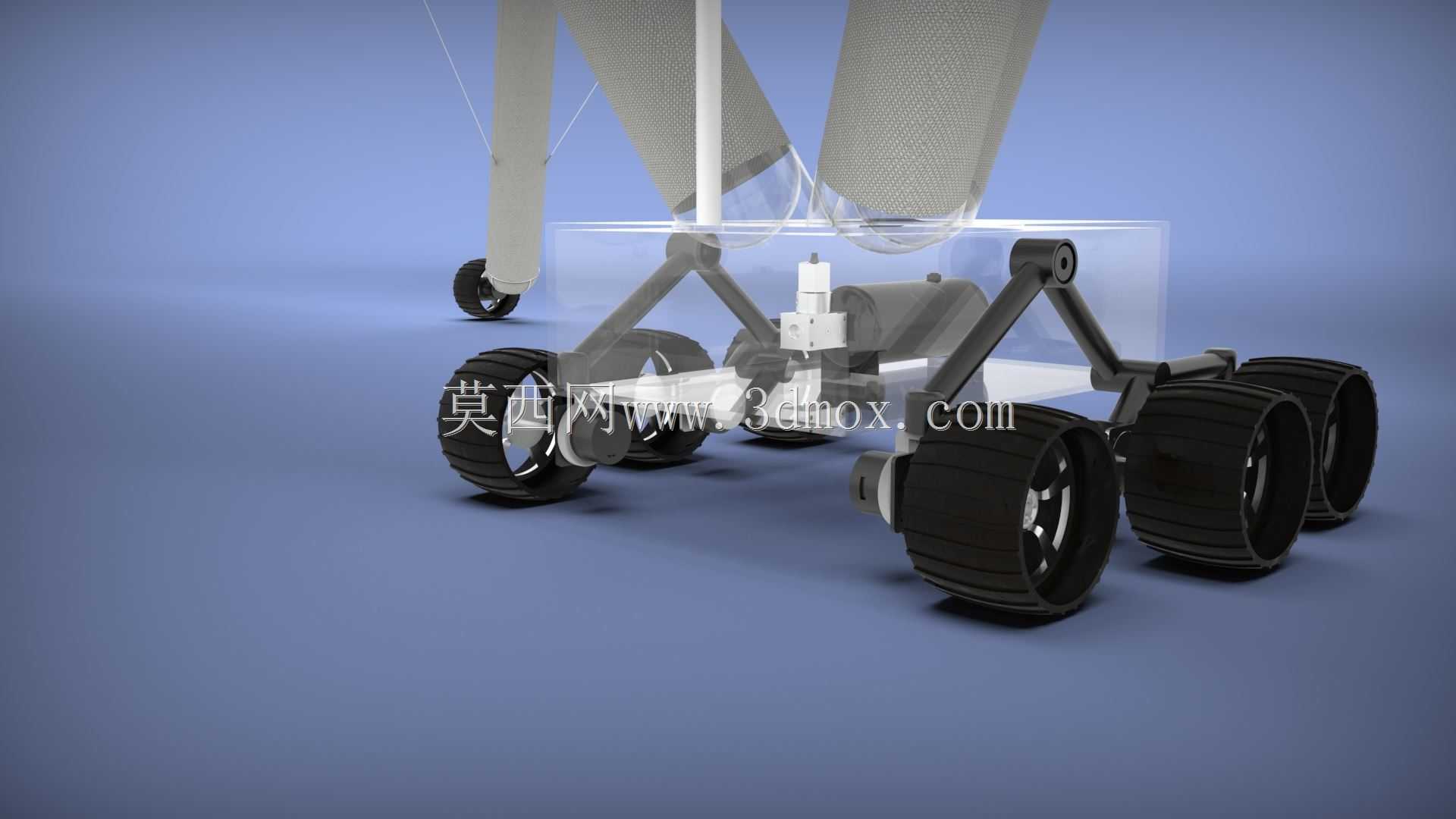

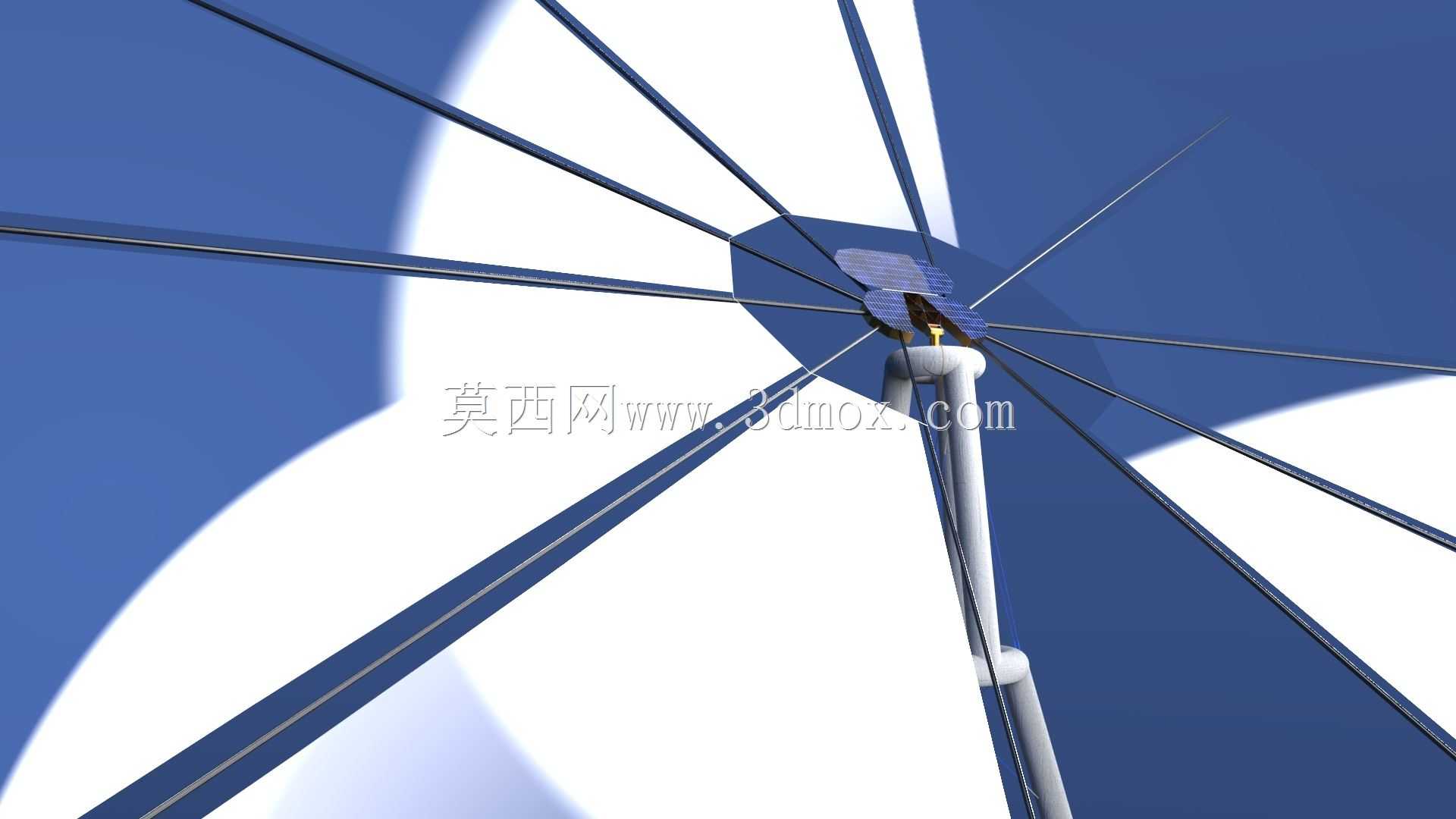

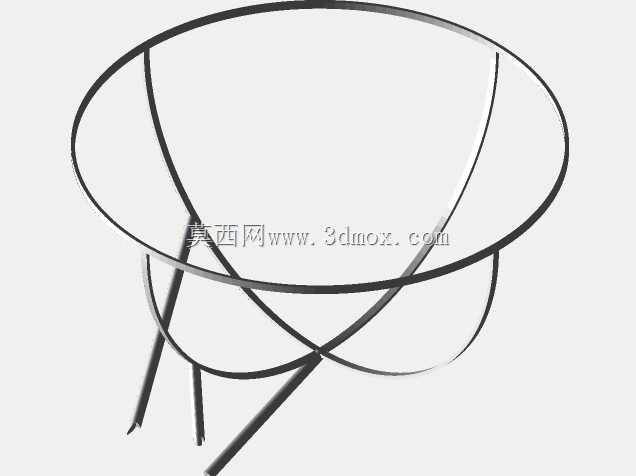

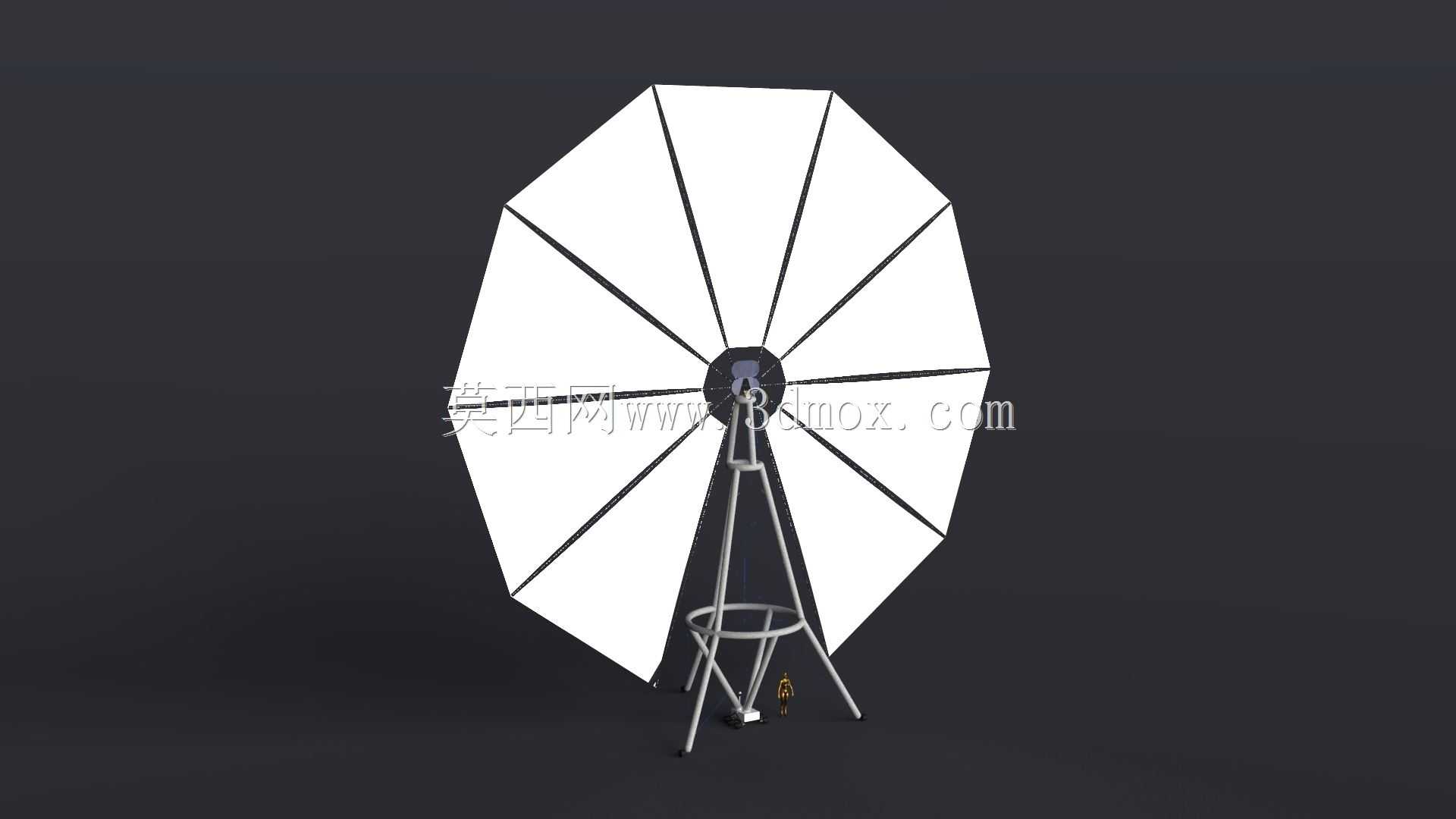

　　在深空探测领域，尤其是月面长期驻留探测任务中，轻量化可展开结构一直是载荷设计的核心难点之一，传统金属桁架式展开结构存在零件数量多、展开机构复杂、发射阶段占用包络体积大、结构自重与反射面面积比值偏高等问题，很难适配未来大规模月面探测中对大面载荷的轻量化需求。这套充气式反射面支撑装置，正是针对月面低重力、高真空、大温差的特殊作业环境设计的可展开探测载荷配套结构，核心用途是为月面探测任务中的大口径反射面提供稳定的支撑载体，可搭载在小型月面巡视探测平台上，完成月面太阳辐射收集、深空信号中继反射、月面局部热环境调控等多种作业任务。从结构设计逻辑来看，整套装置放弃了传统的金属铰接桁架展开方案，采用充气式骨架作为核心承力结构，

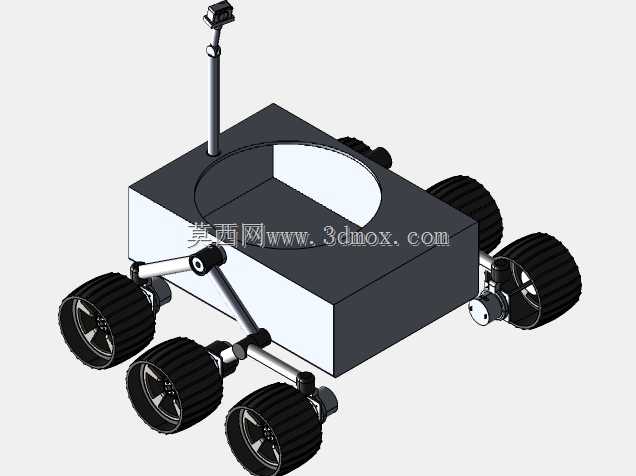

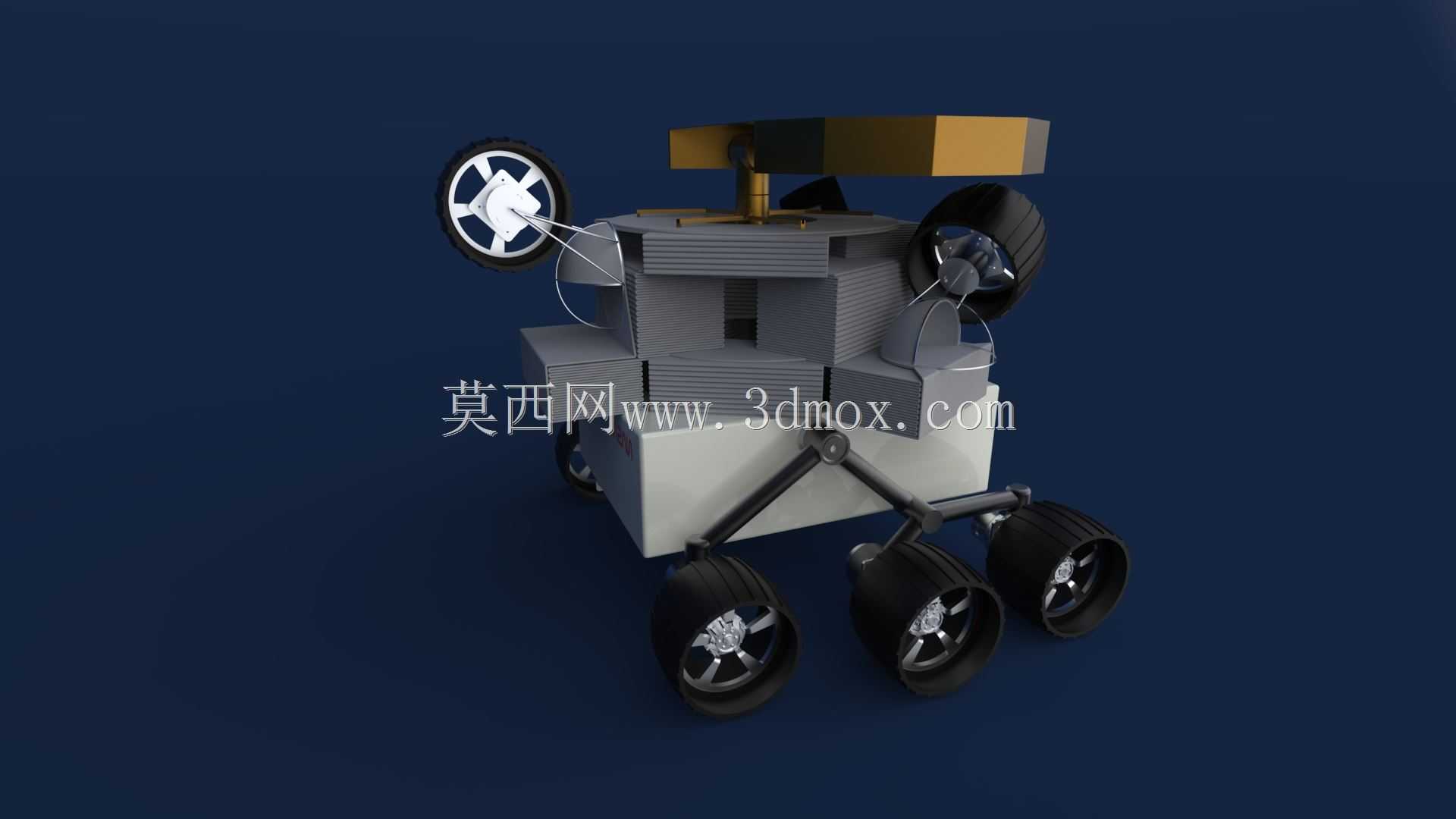

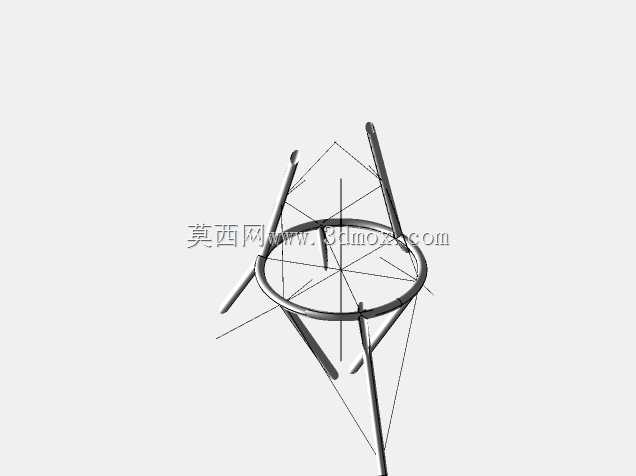

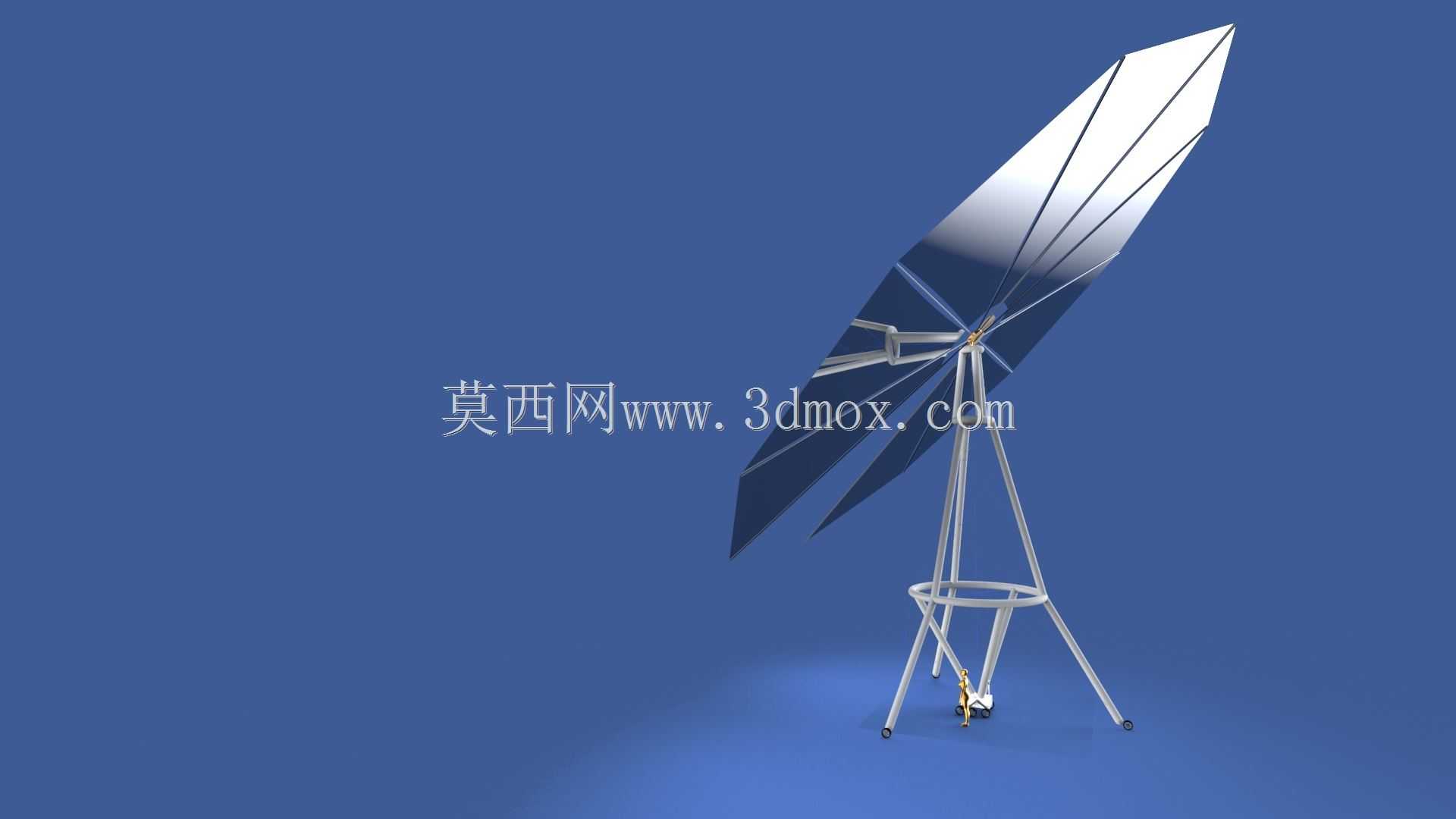

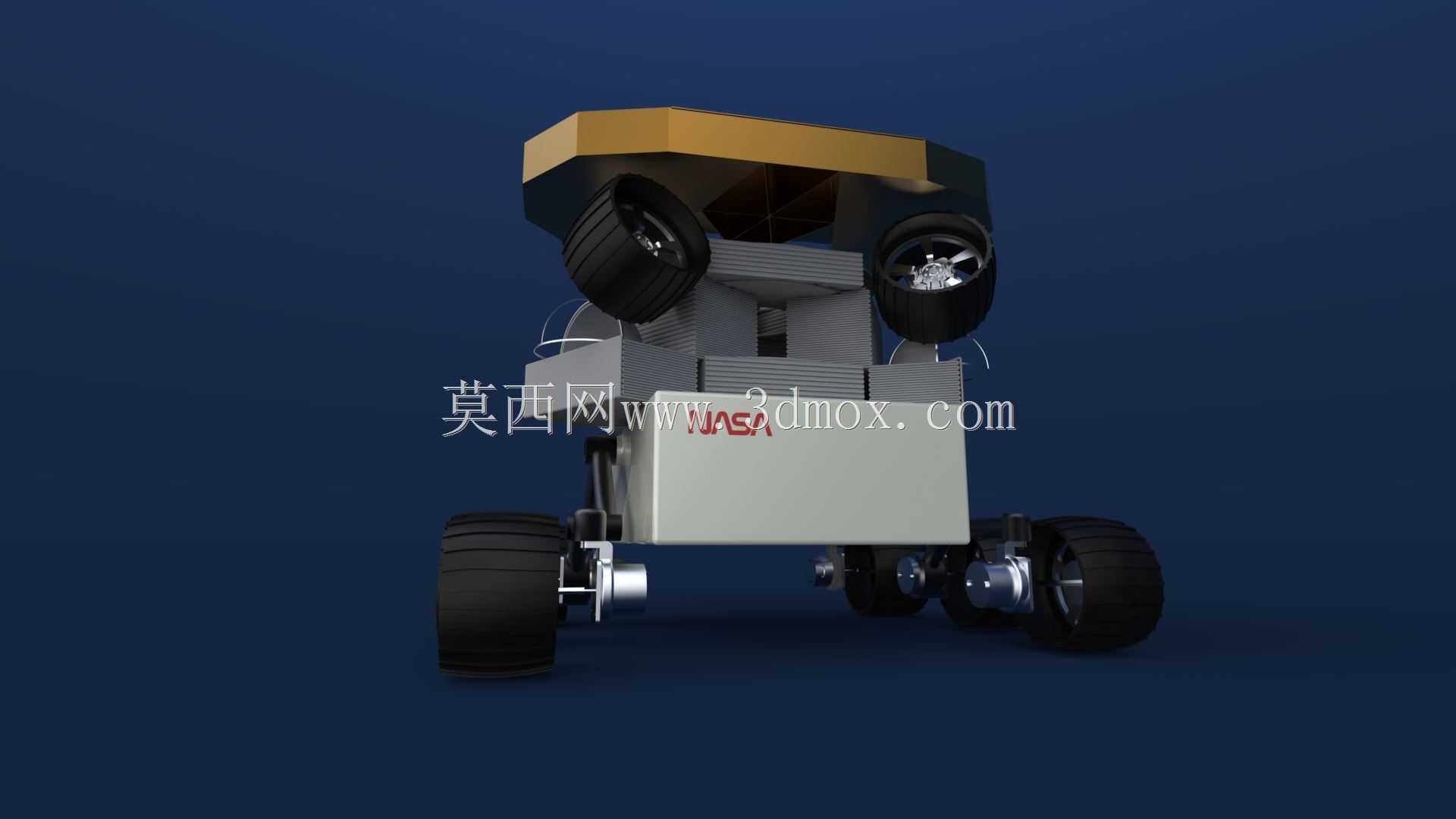

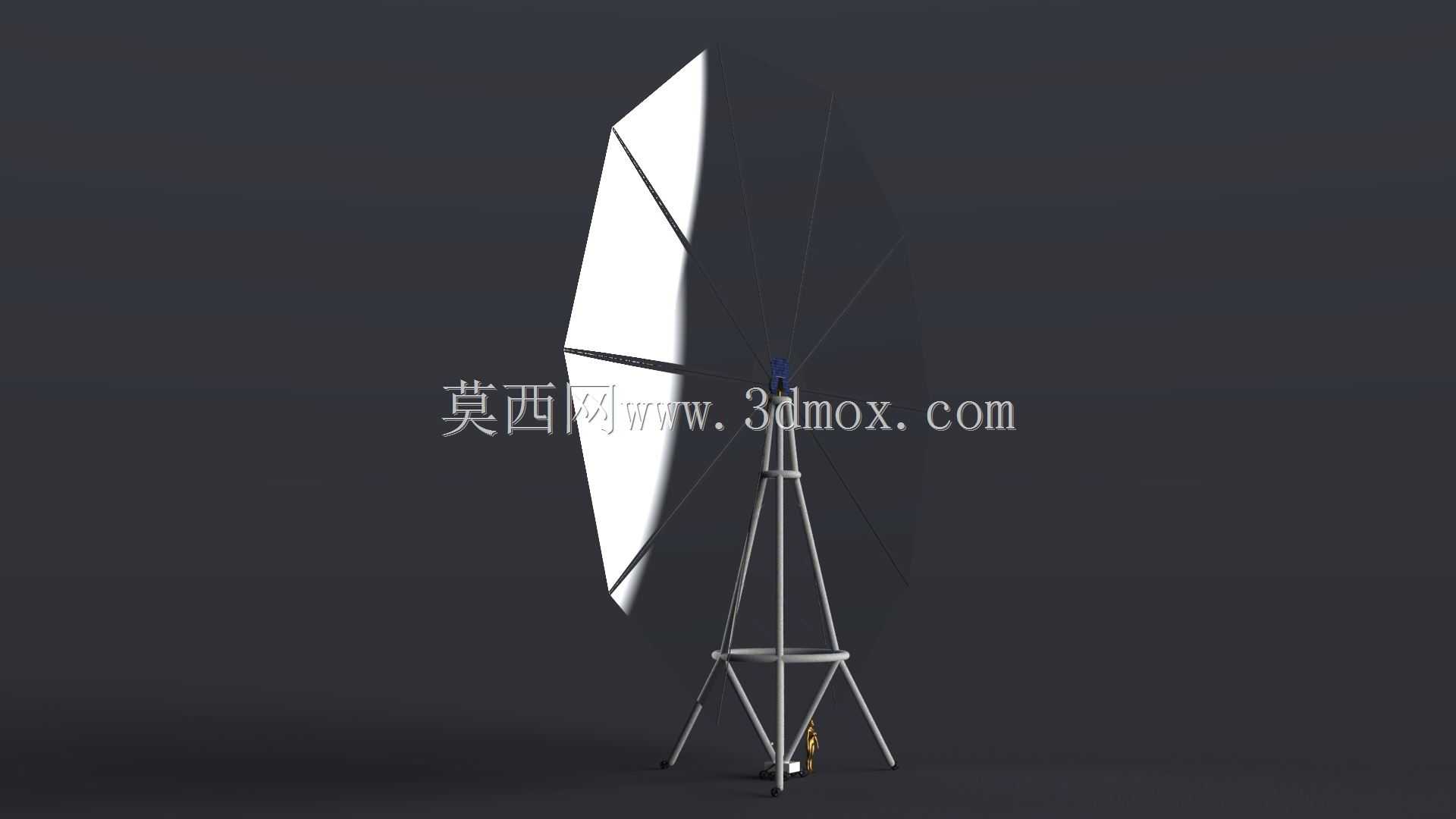

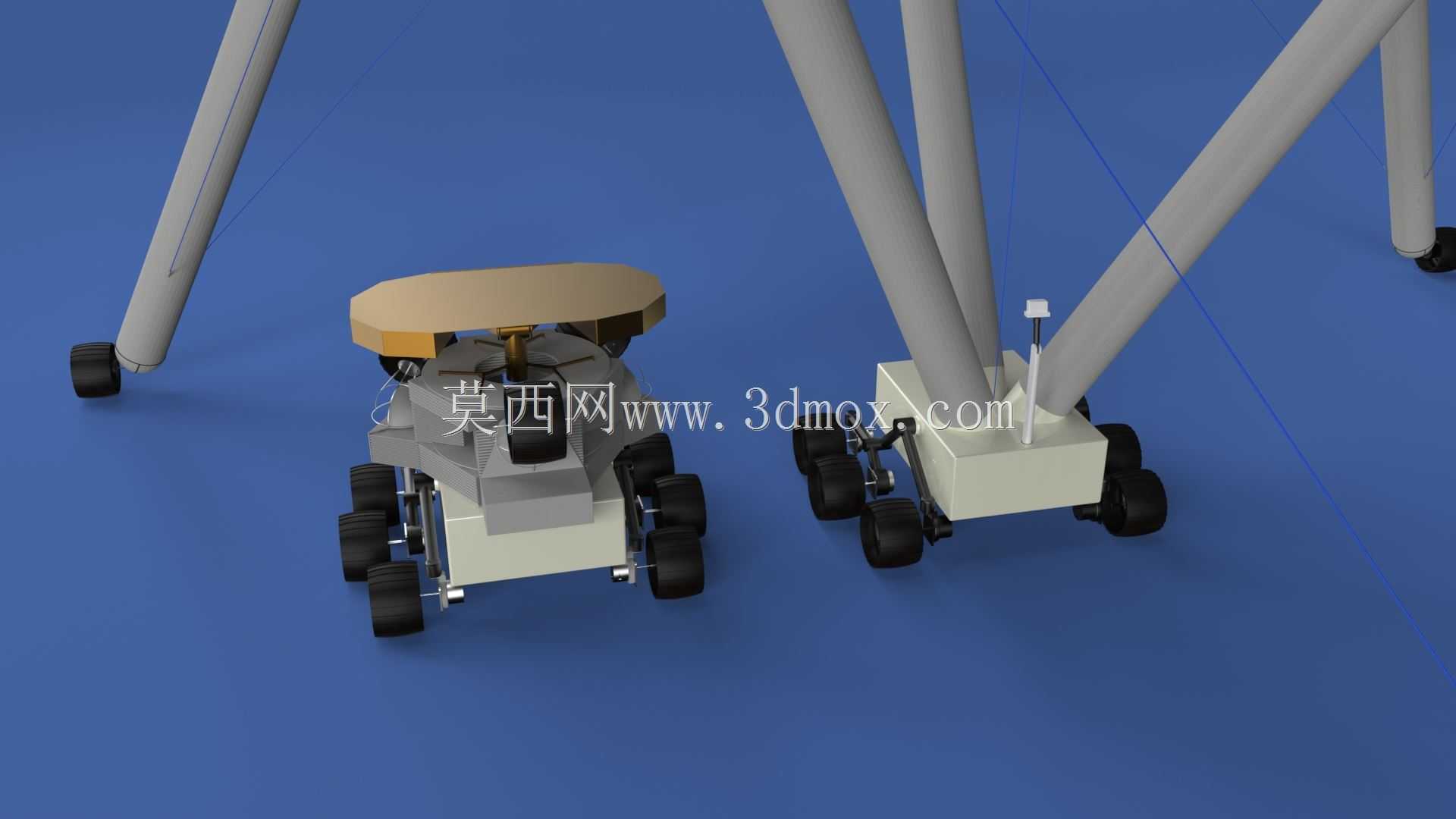

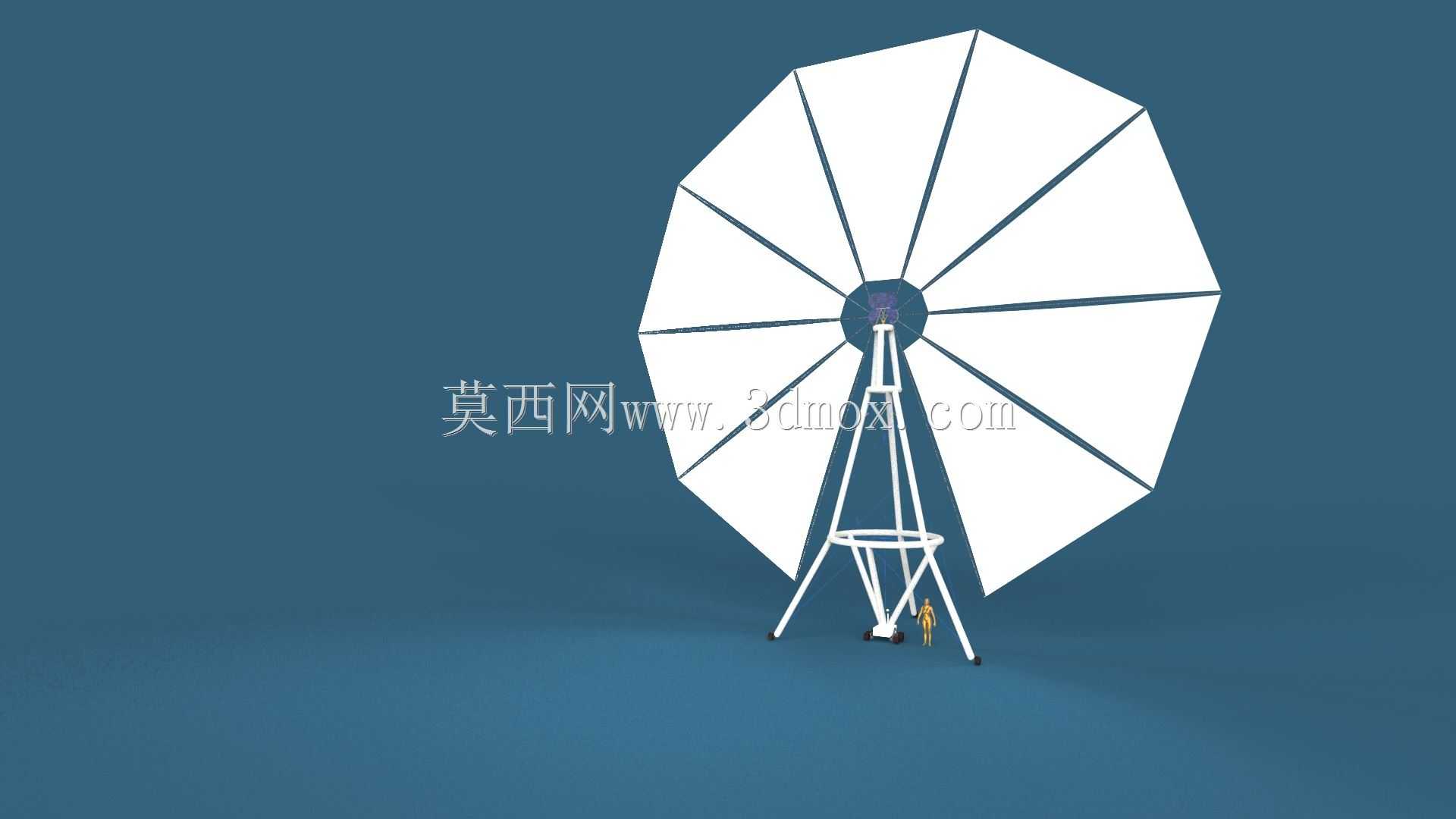

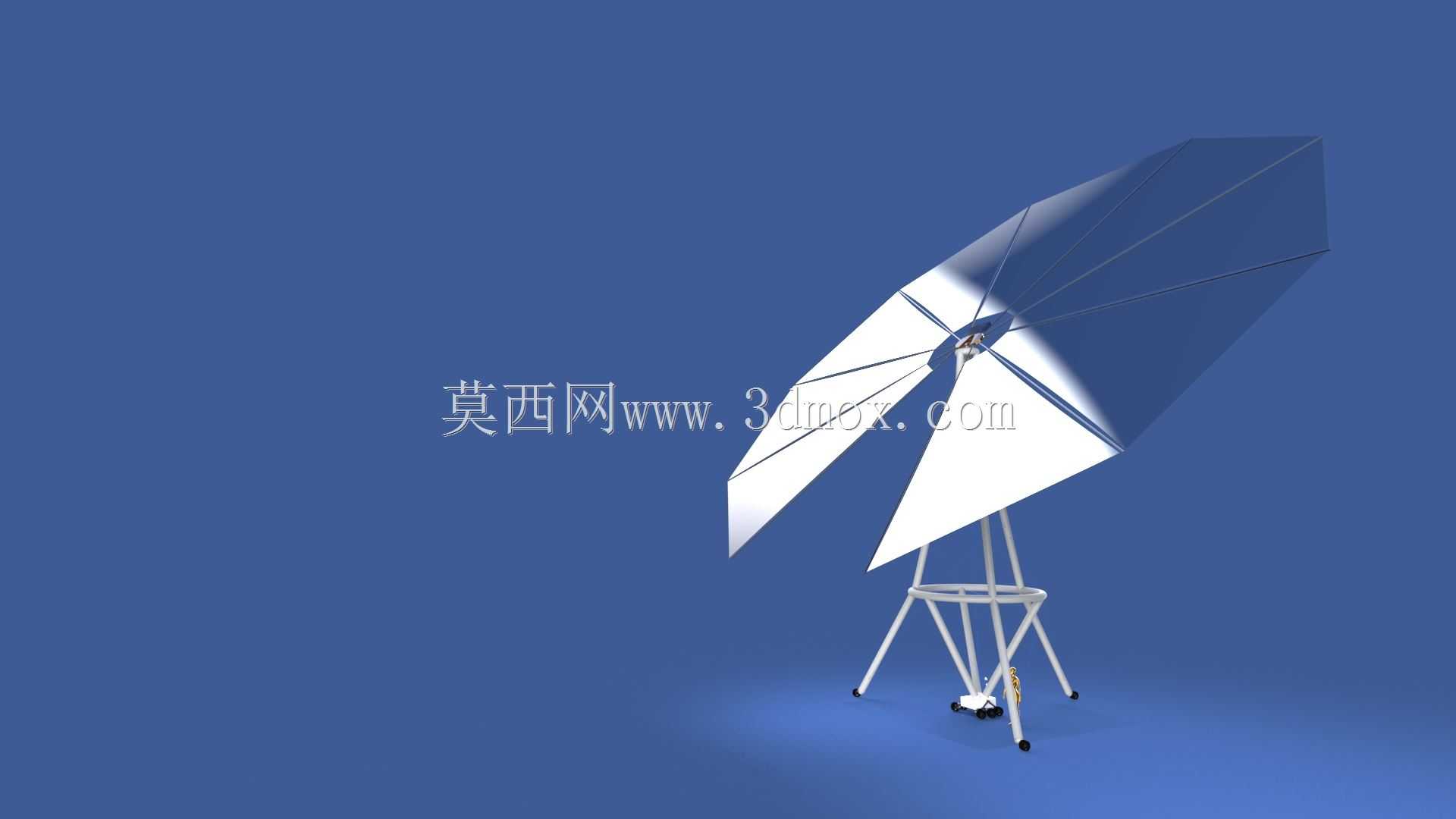

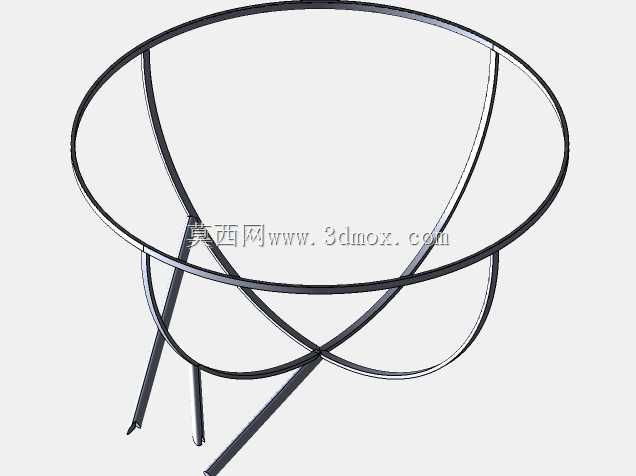

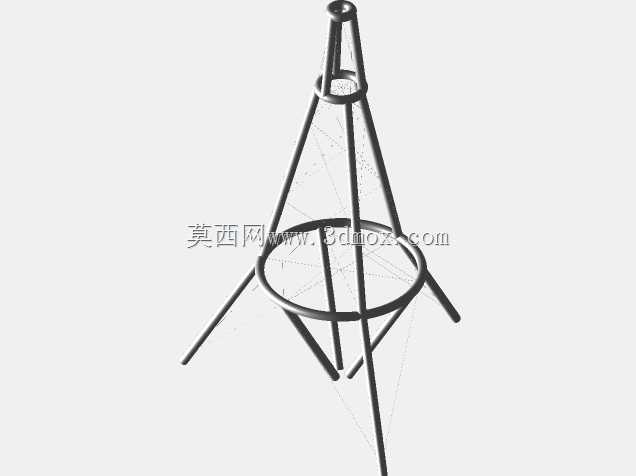

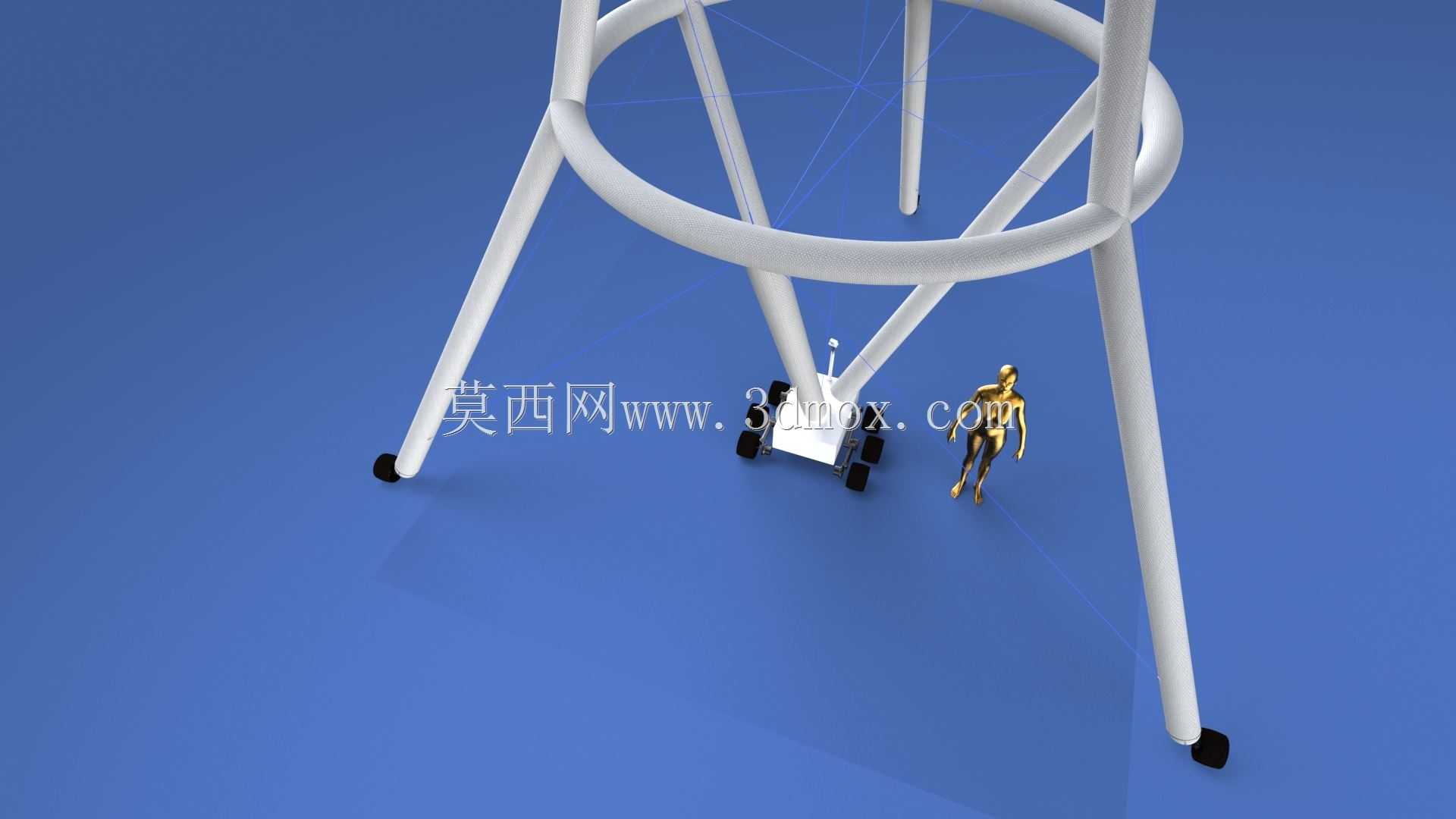

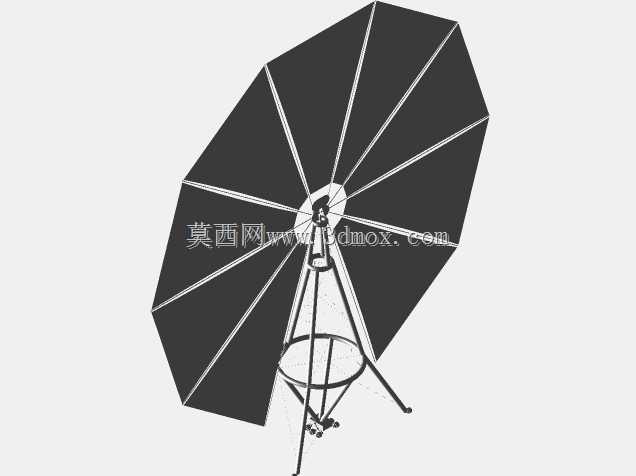

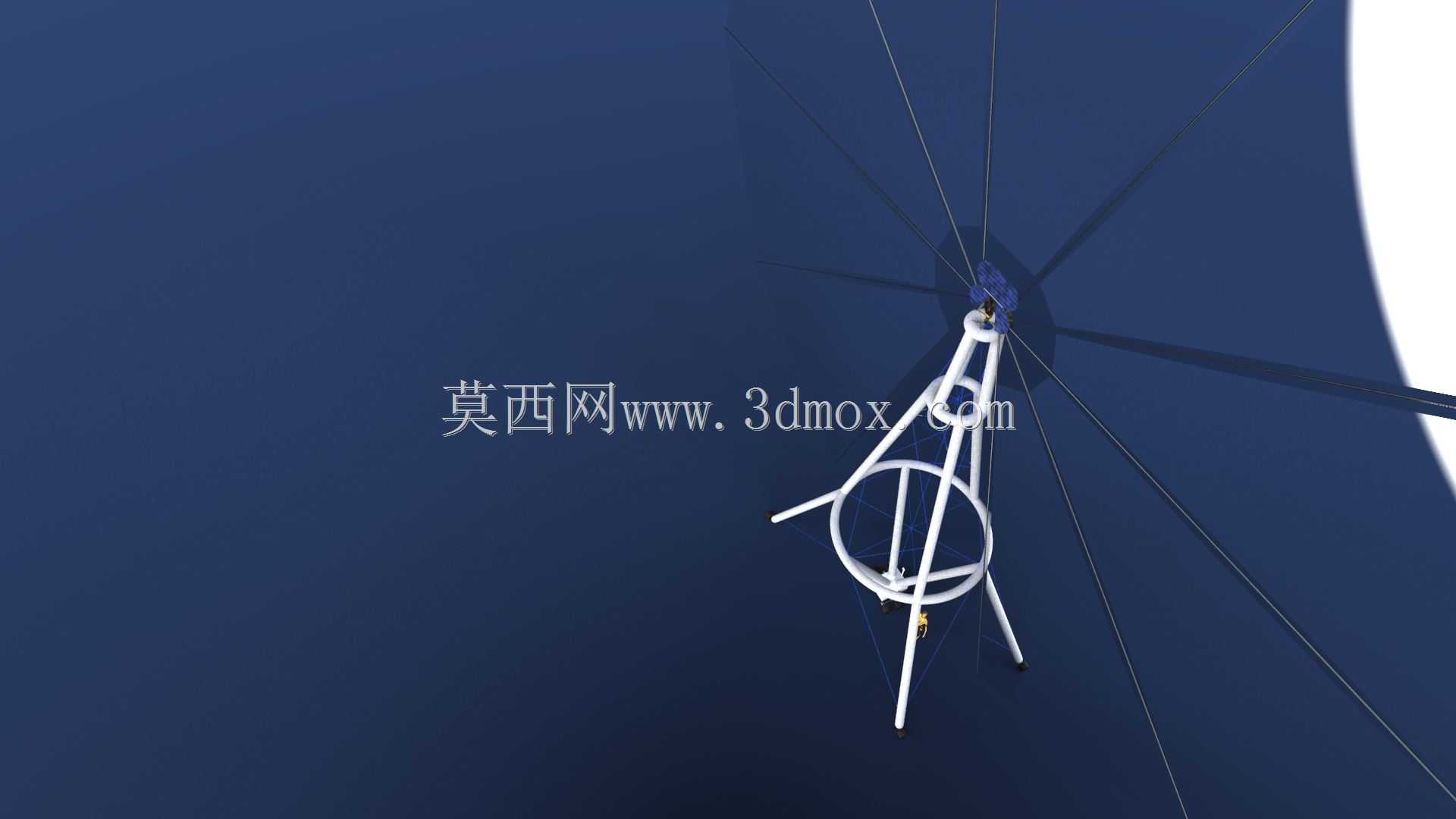

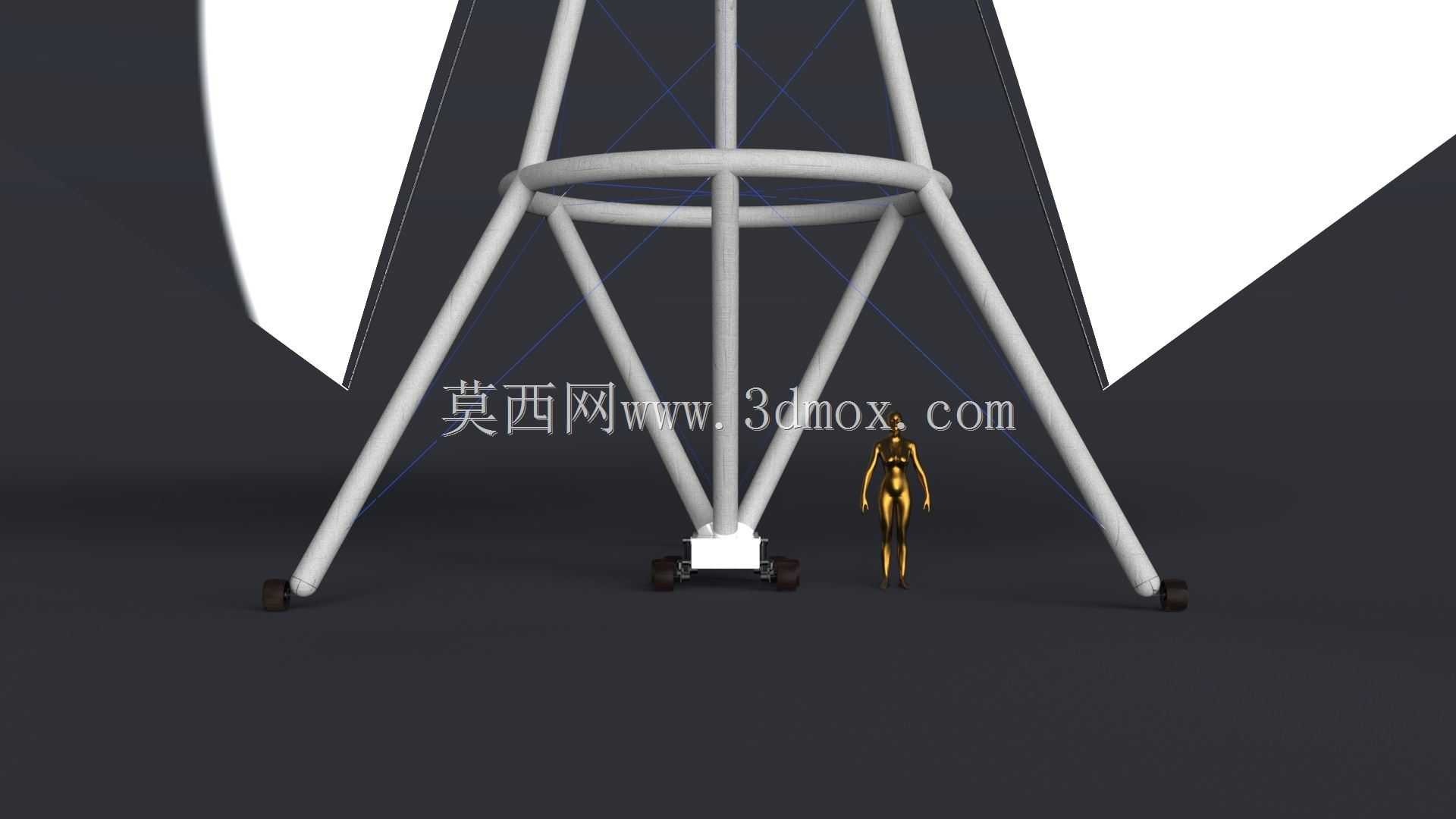

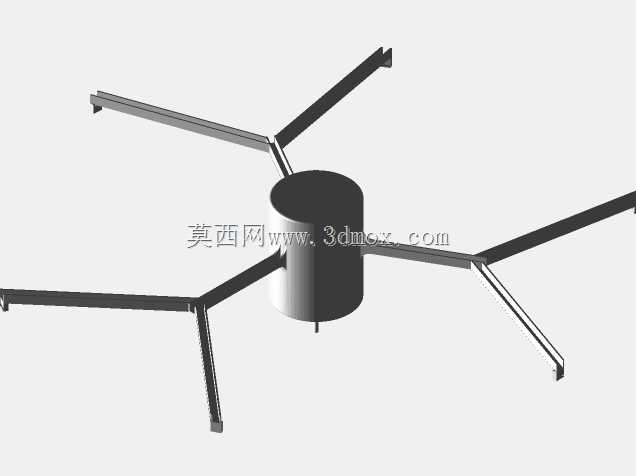

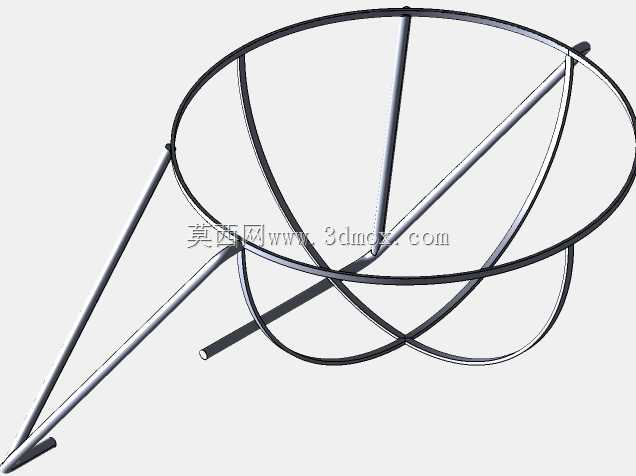

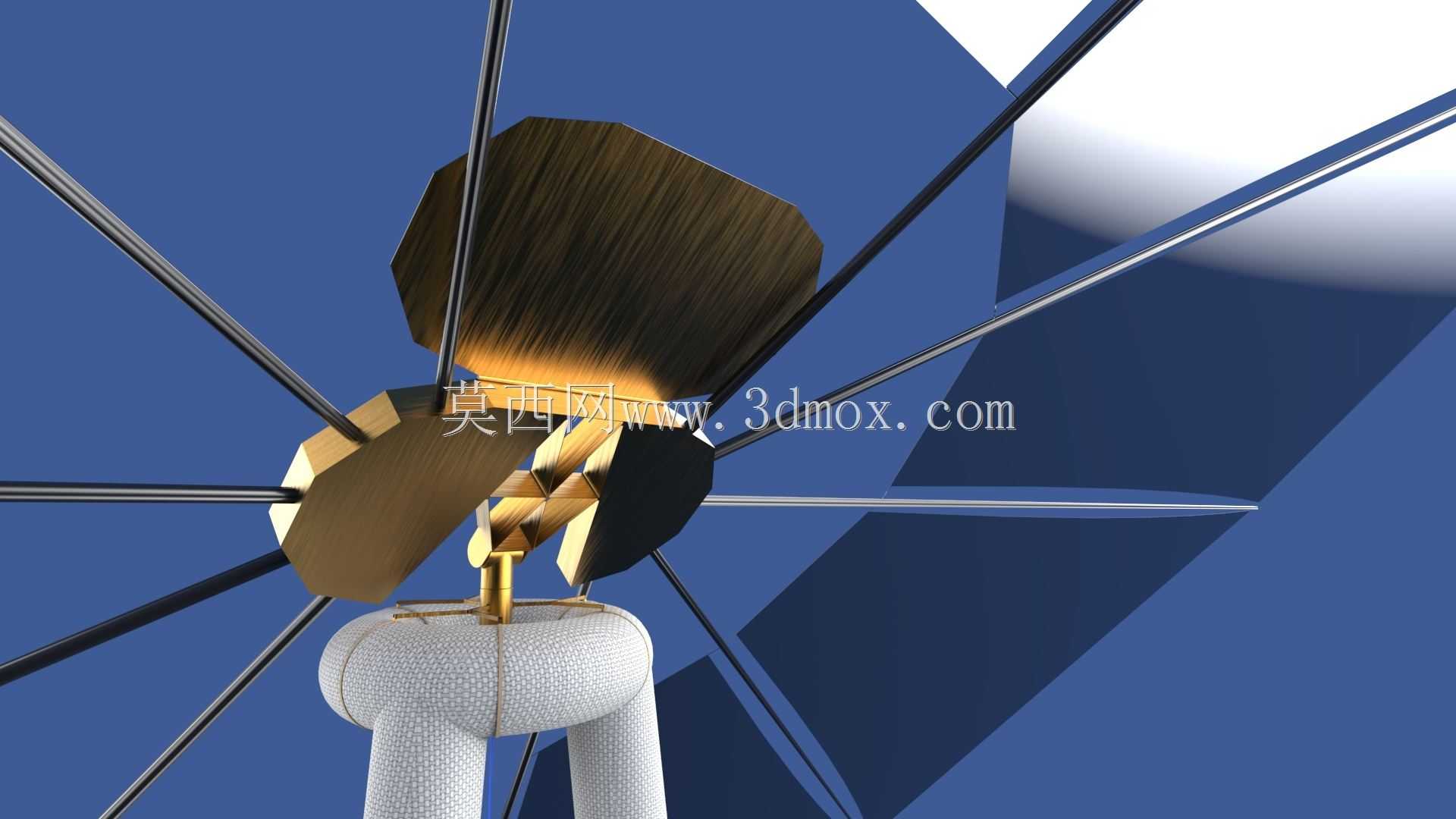

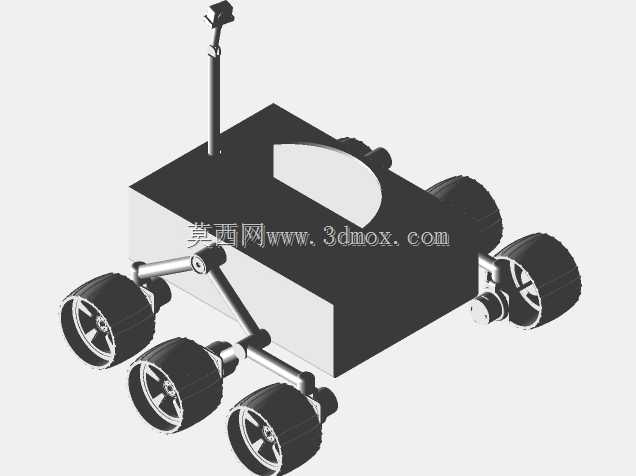

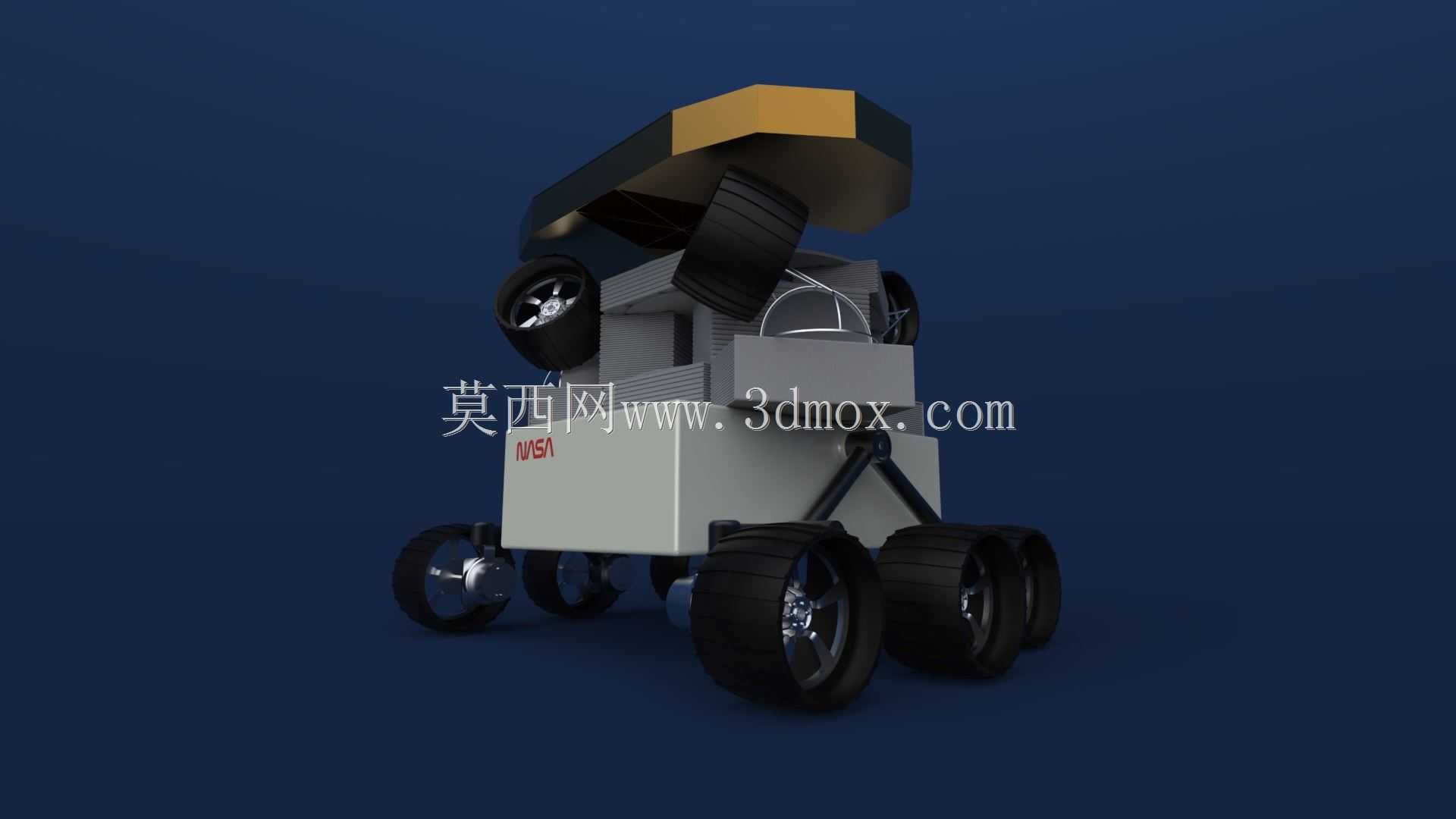

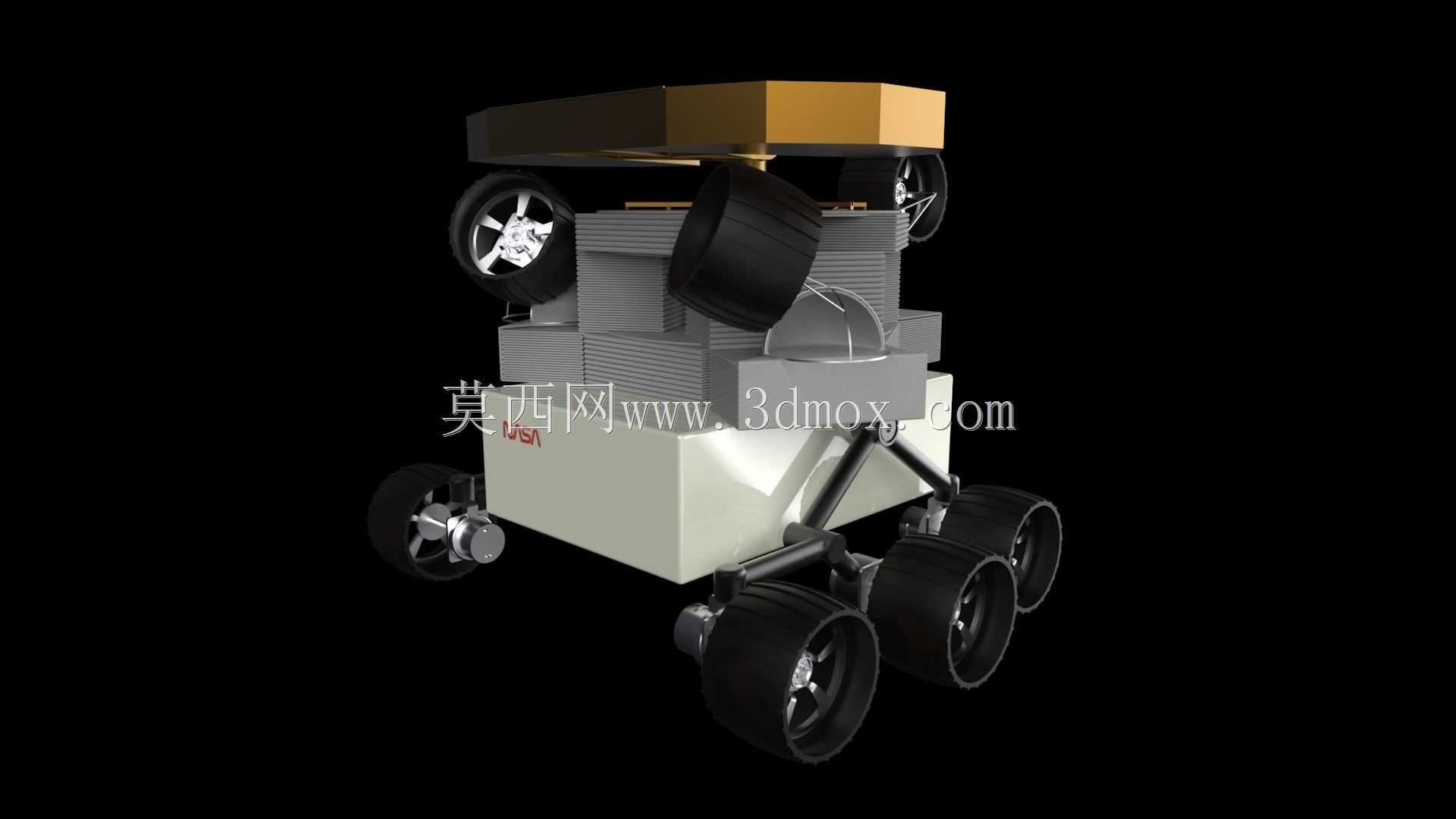

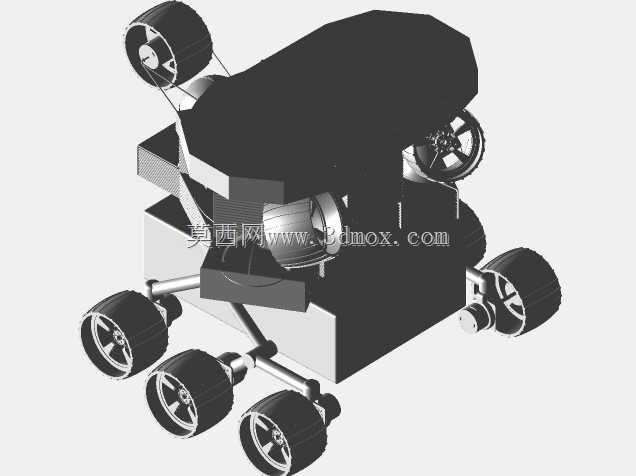

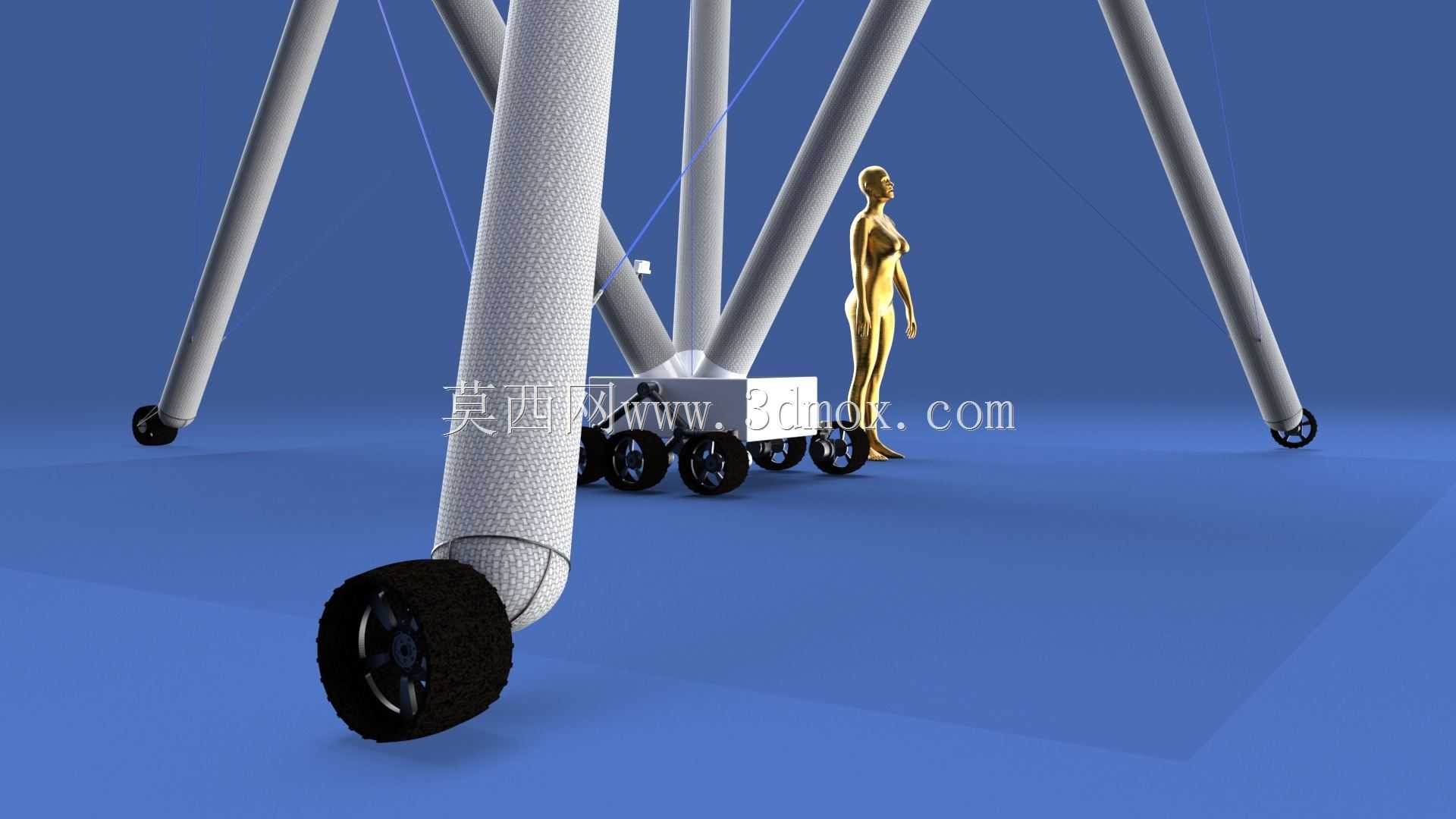

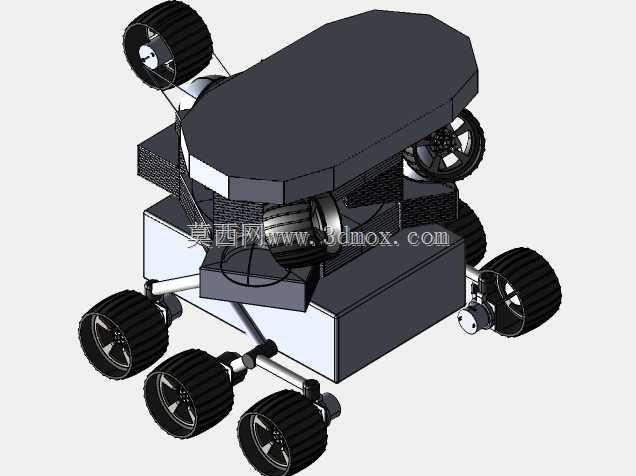

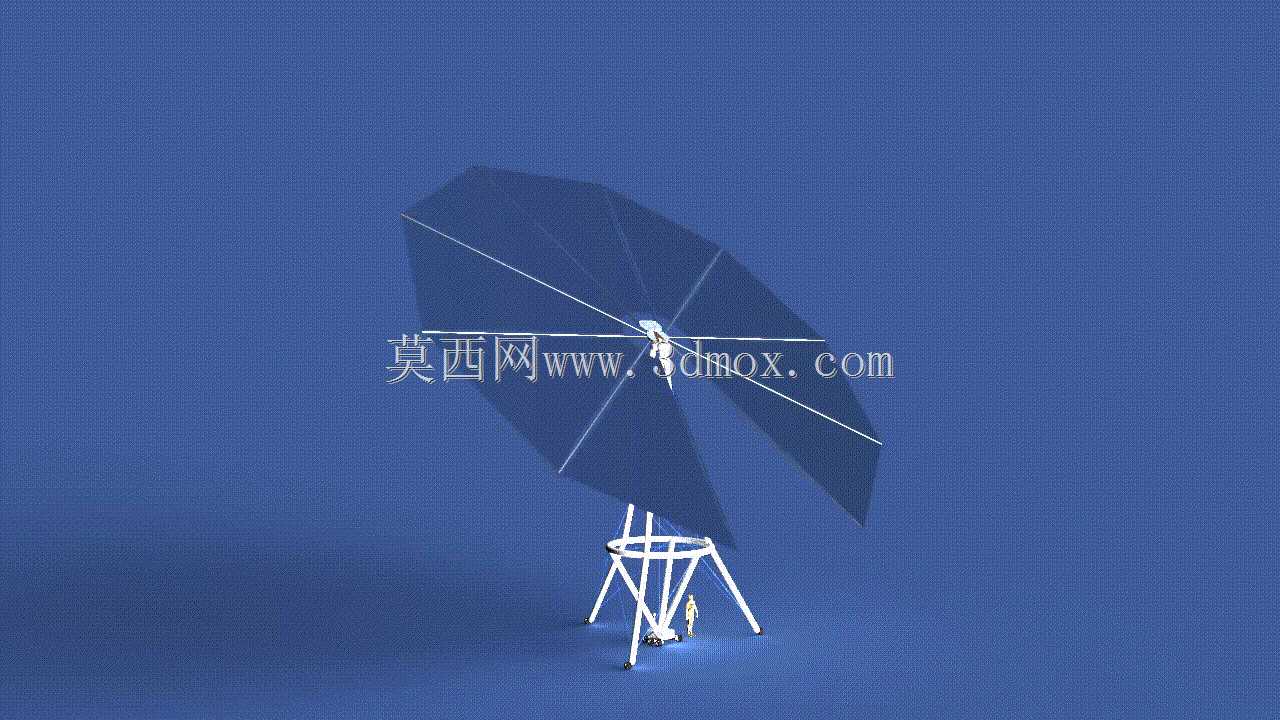

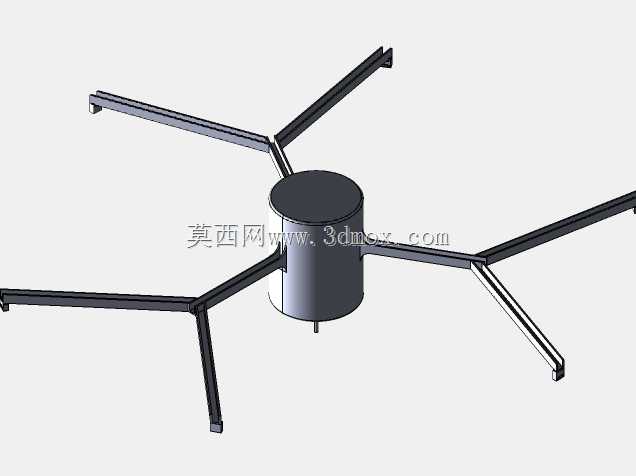

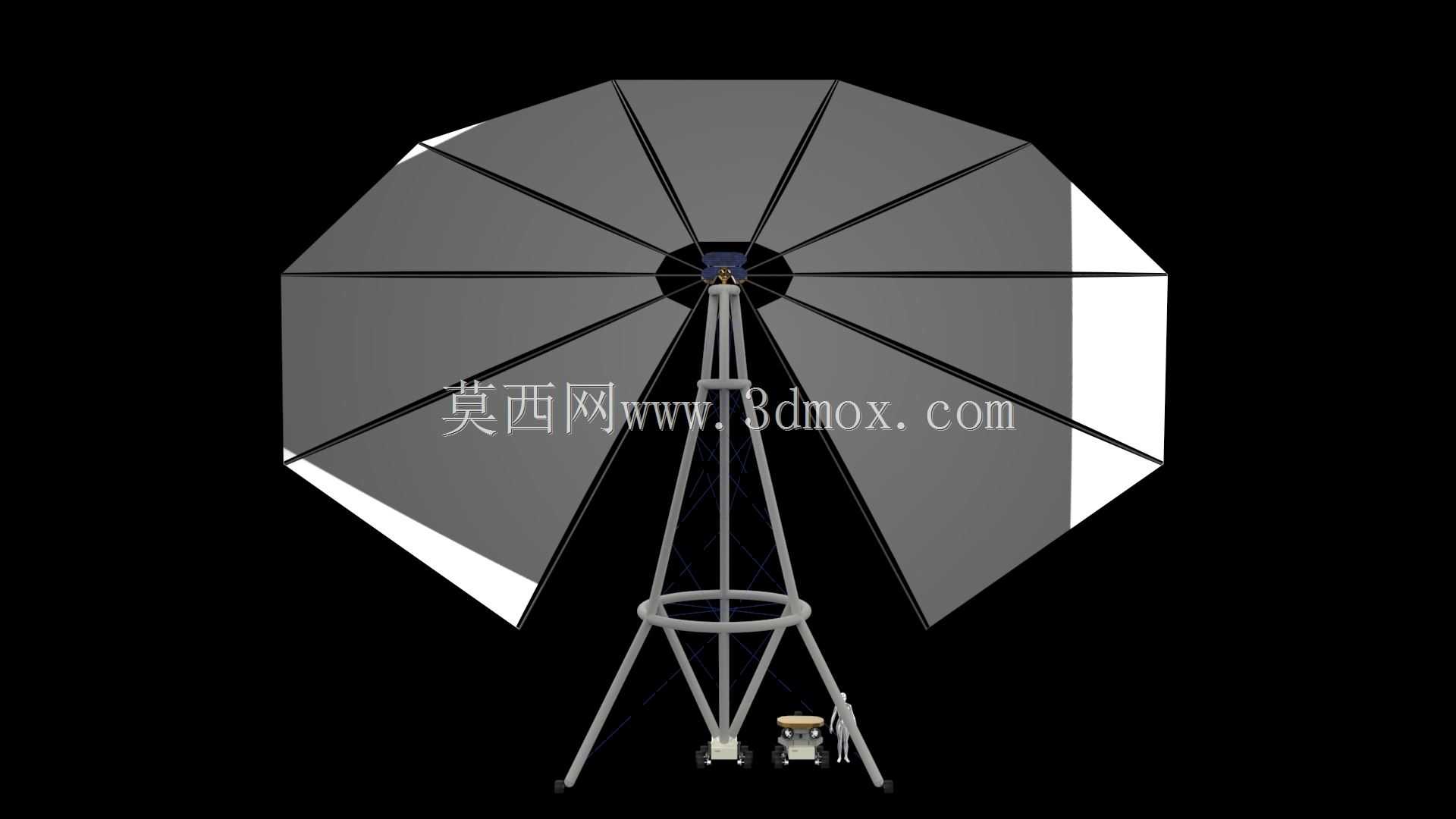

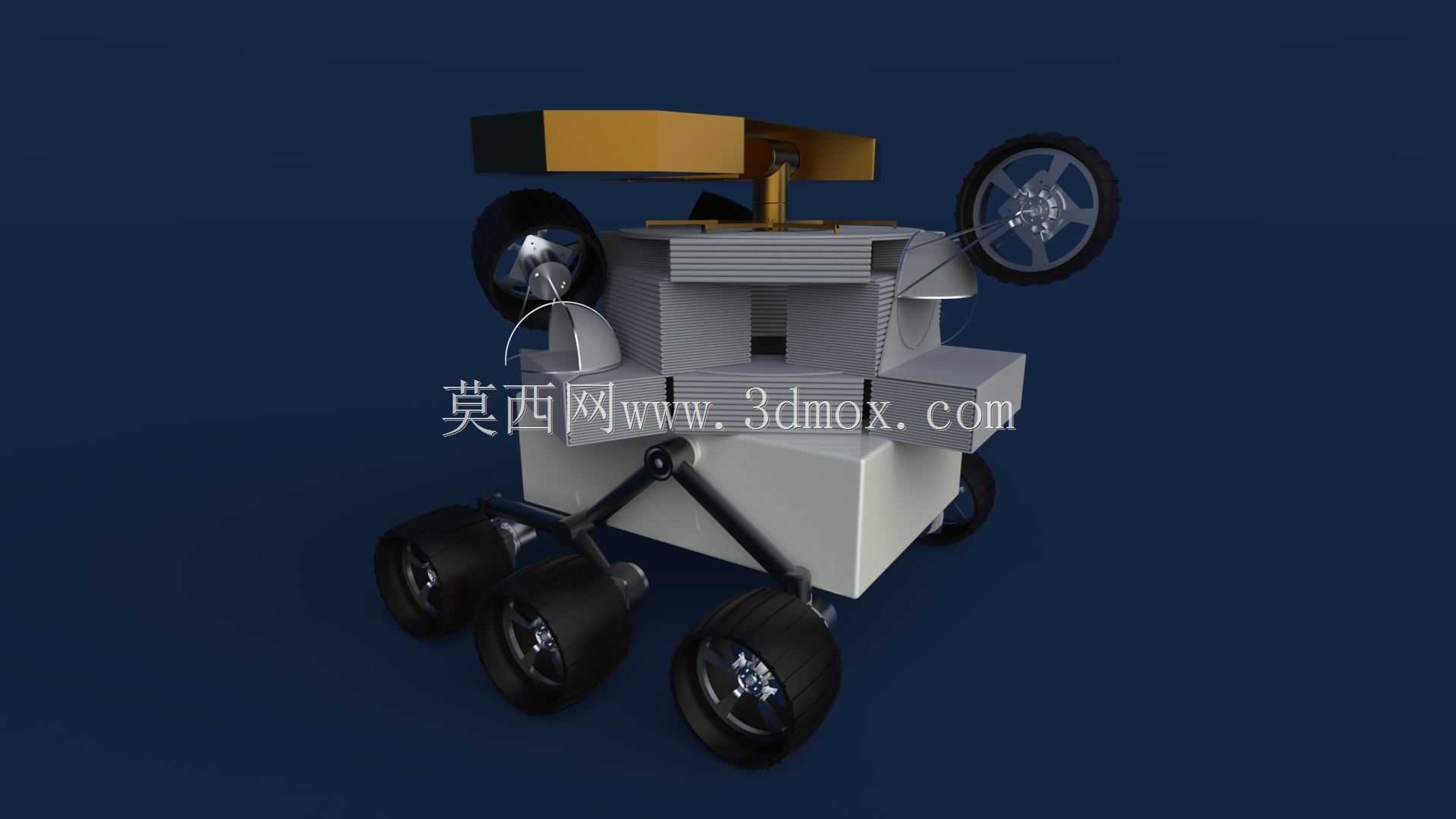

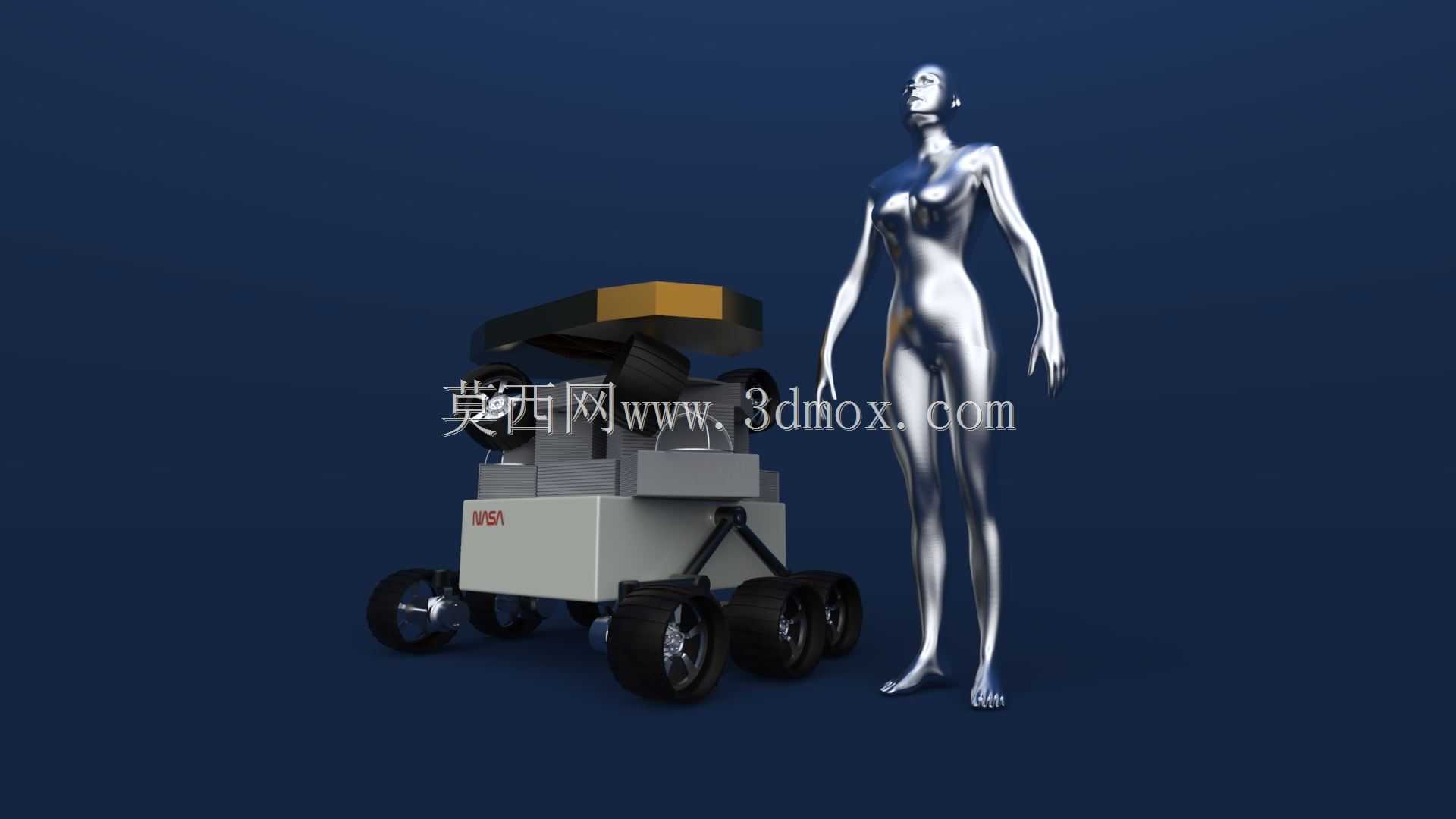

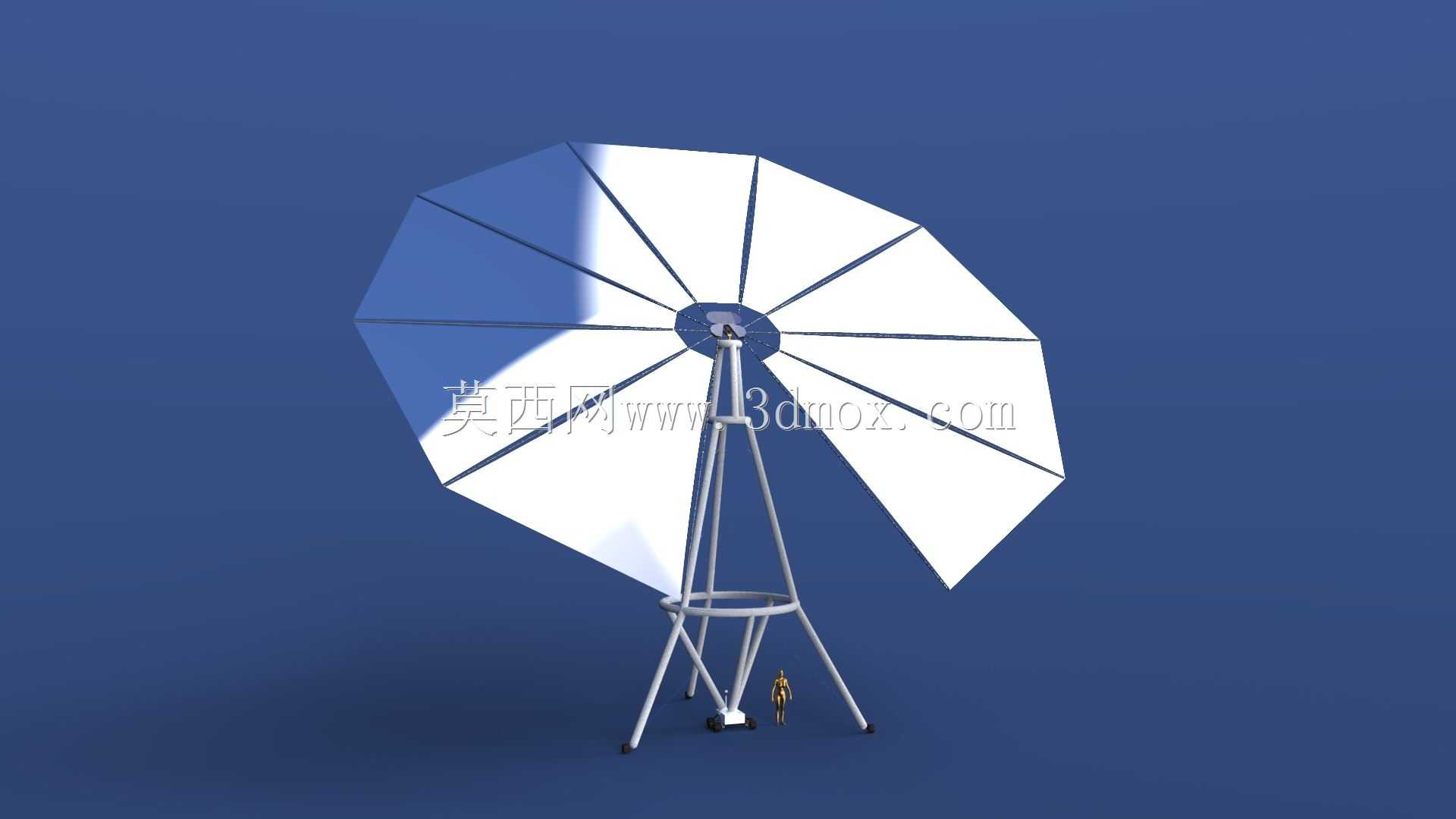

　　整体结构的机械零件数量被压缩到极低水平，没有复杂的齿轮、铰链、锁止机构等传统展开结构必备的传动部件，仅依靠充气骨架的充压过程完成从发射收拢状态到工作展开状态的切换，大幅降低了展开过程的故障概率，也减少了结构整体的自重。从实际性能参数来看，整套反射面支撑结构的自重仅为53.06kg，完全展开后可形成287.51㎡的有效反射面积，反射面面积与结构自重的比值达到0.1845千克/平方米，这一指标是常规金属结构展开方案很难实现的，能够在有限的发射载荷重量配额下，提供更大面积的反射作业面，大幅提升载荷的作业效率。整套装置的支撑底座采用多支腿辐条式支撑结构，支腿向外倾斜展开形成稳定的支撑跨度，能够适应月面凹凸不平的松软壤质表面，不需要额外的平整场地作业就可以完成部署，支腿末端设计有小面积支撑脚垫，可降低对月面的压强，避免结构在作业过程中出现沉陷问题。结构的整体部署高度为12.34m，能够避开月面表层的地形遮挡，保证反射面的作业视野不受周边月岩、小型撞击坑地形的影响。在姿态调整能力上，整套结构设计了双轴旋转调节机构，可绕垂直轴完成360°全周向旋转，同时可绕第二根垂直于主旋转轴的转轴完成215°范围内的俯仰角度调节，能够根据作业需求实时调整反射面的朝向，精准对准太阳方位或者信号中继目标，不需要整体移动搭载平台就可以完成作业角度的调整。整套装置的收拢状态外形尺寸为1500x1432x1155mm，能够适配现有主流探测车的载荷舱安装边界，

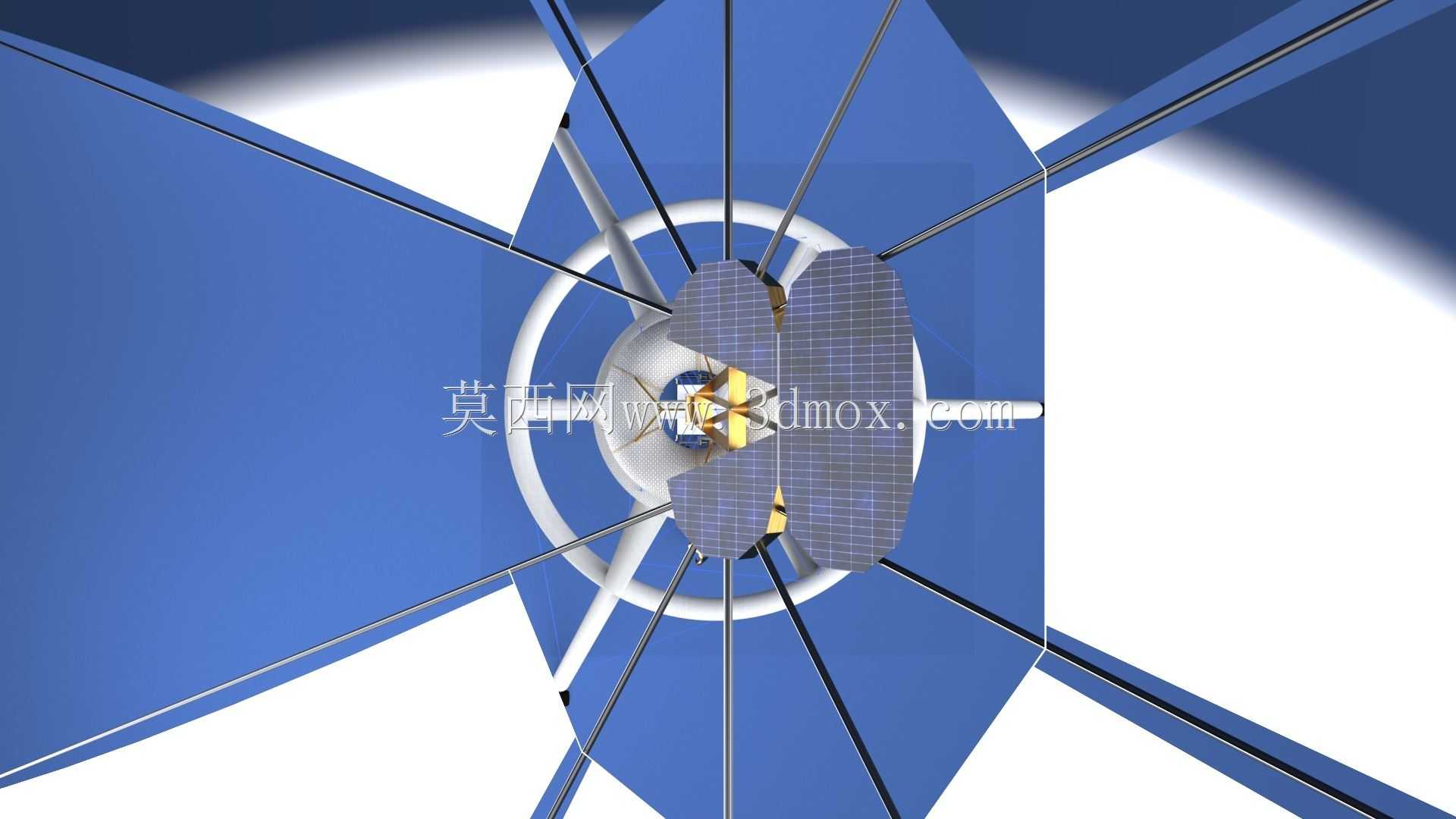

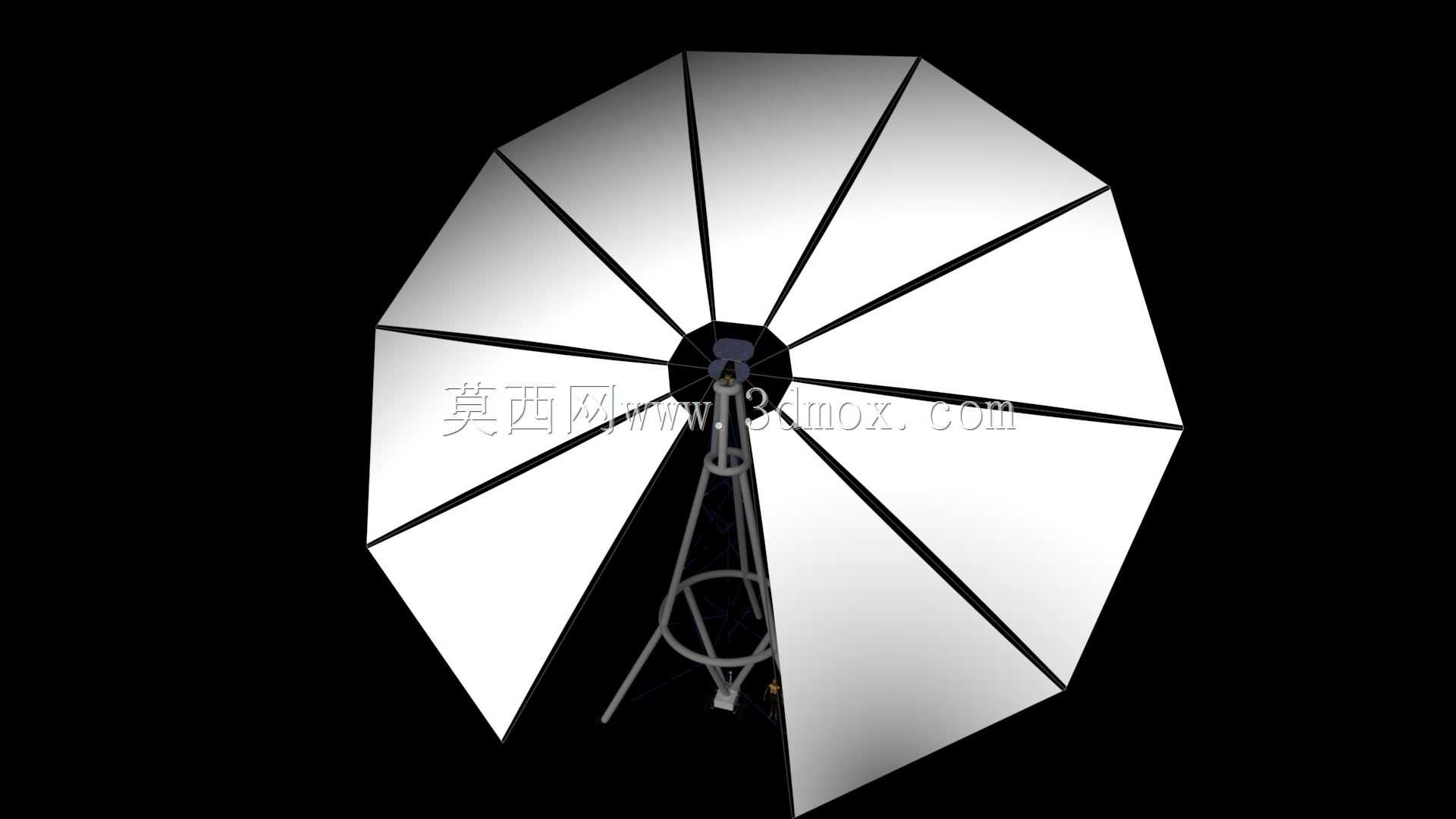

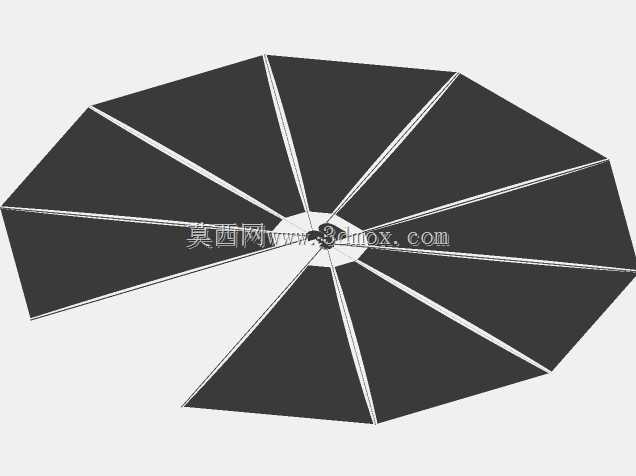

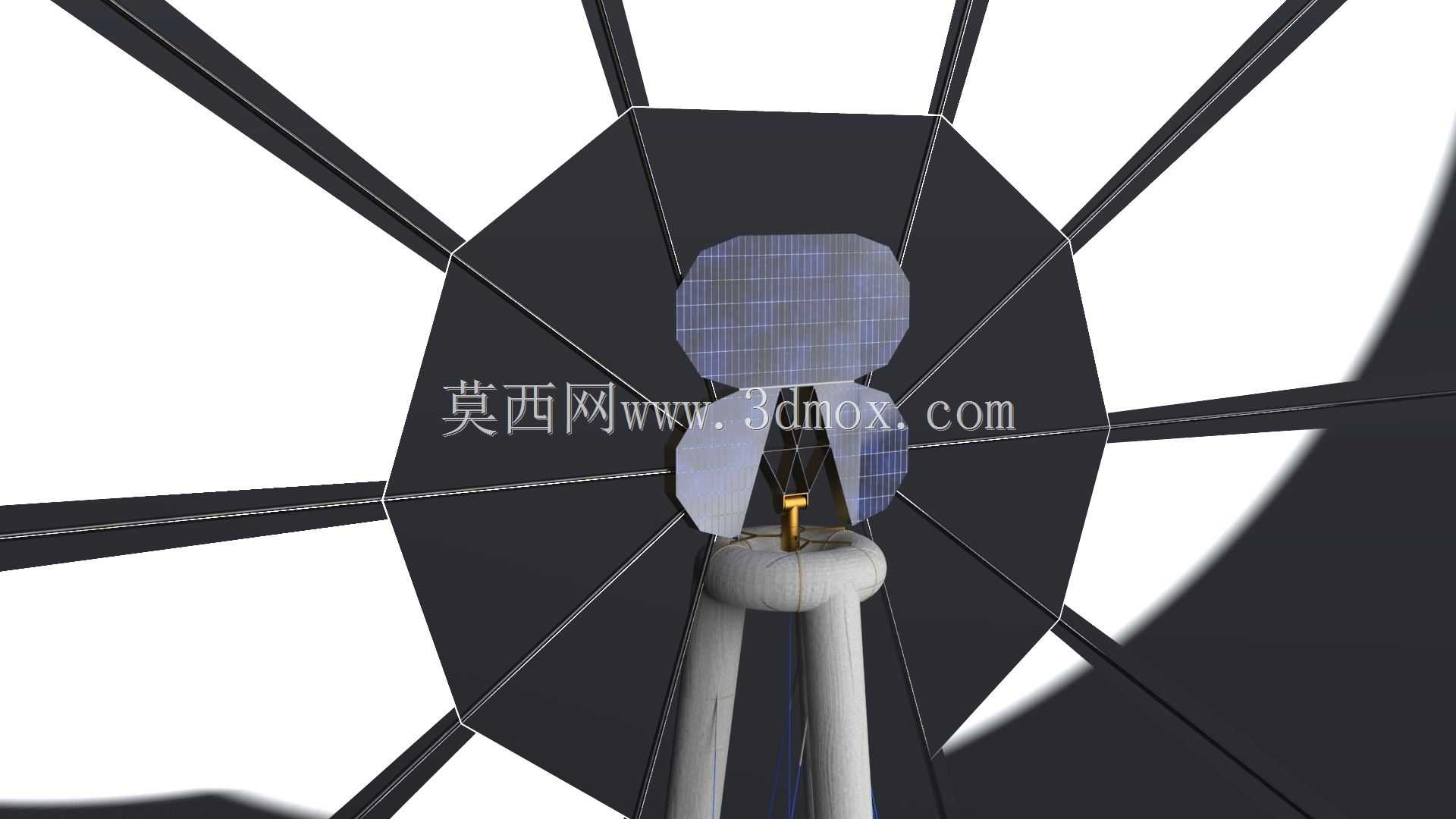

　　发射阶段处于收拢折叠状态，外部采用柔性防护层包裹，可承受发射阶段的振动、冲击载荷，到达月面后通过充气系统完成骨架充压，自动展开到工作状态，不需要复杂的人工或者机械臂辅助装配作业。反射面采用柔性镀膜薄膜材料，折叠状态下可随充气骨架一同收拢，展开后在充气骨架的张紧力作用下形成满足面型精度要求的反射曲面，材料本身可耐受月面-180℃到150℃的极端温差环境，不会因为温度交变出现材料脆化、褶皱变形超差的问题。在结构可靠性设计上，充气骨架采用多层复合柔性材料制作，内层为密封阻气层，中间为高强度纤维承力层，外层为耐空间辐射、耐微流星撞击的防护层，即使出现微小的微流星穿刺问题，也不会出现快速失压的情况，可维持结构的支撑能力直到任务周期结束。

　　这套结构的设计思路跳出了传统航天结构“高强度金属+复杂展开机构”的固有路径，充分利用充气结构的高比强度、高收纳比优势，为未来月面大规模部署的轻量化可展开结构提供了可参考的设计方向，除了月面探测场景外，相关的设计思路也可以延伸到地面应急通信反射面、野外临时太阳热能收集装置、高空浮空器搭载载荷等多个民用领域，具备很强的技术迁移价值。在三维建模过程中，需要重点关注充气骨架的充压变形仿真、柔性反射面的张紧面型精度控制、双轴旋转机构的运动干涉检查、收拢状态下的折叠路径规划这几个核心环节，尤其是柔性结构的折叠与展开过程仿真，不能采用常规刚性结构的建模思路，需要结合柔性材料的力学特性，模拟不同充压压力下的结构变形量，保证展开后的反射面面型精度满足设计要求，同时还要校核极端温差下的结构热变形量，避免因为温度变化导致反射面朝向出现超差偏移。
