炫彩镂空环形多面体艺术造型结构

　　这类多色镂空环形造型的设计，最初是为了验证多材料喷射3D打印设备的成型能力边界，在增材制造工艺验证场景中，这类结构可以同时测试设备的曲面成型精度、多色材料衔接精度、薄壁镂空结构的支撑生成合理性，以及不同色彩光敏树脂材料的层间结合强度。从实际应用场景来看，这类造型既可以作为3D打印工艺展示的样件，用于展会、技术交流场合直观呈现PolyJet类多材料打印的工艺优势，也可以经过表面后处理作为创意装饰摆件，放置在工业设计展厅、文创产品展示区，或是作为3D打印教学中的实操案例，帮助学习者理解复杂曲面建模、多色模型分色、镂空结构壁厚控制的核心要点。

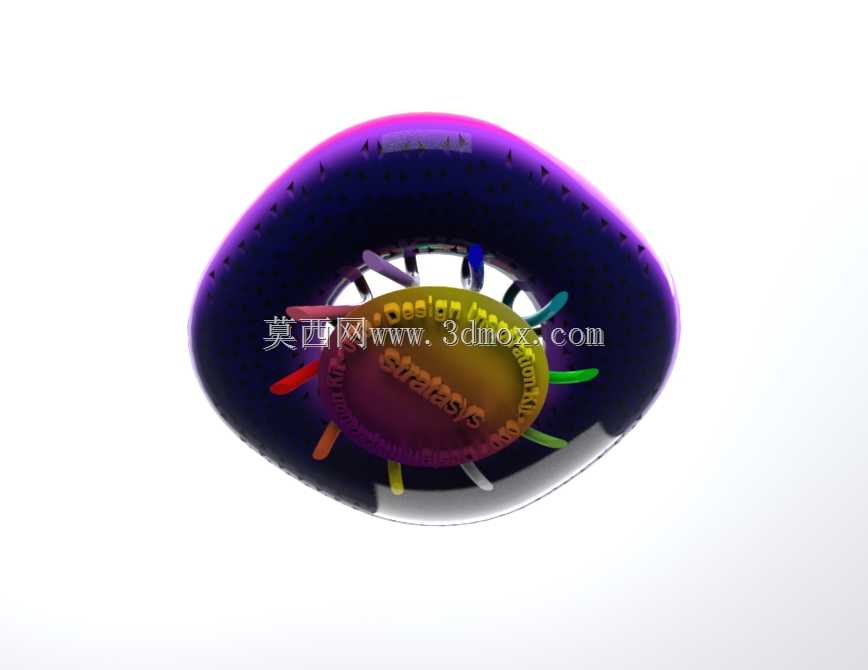

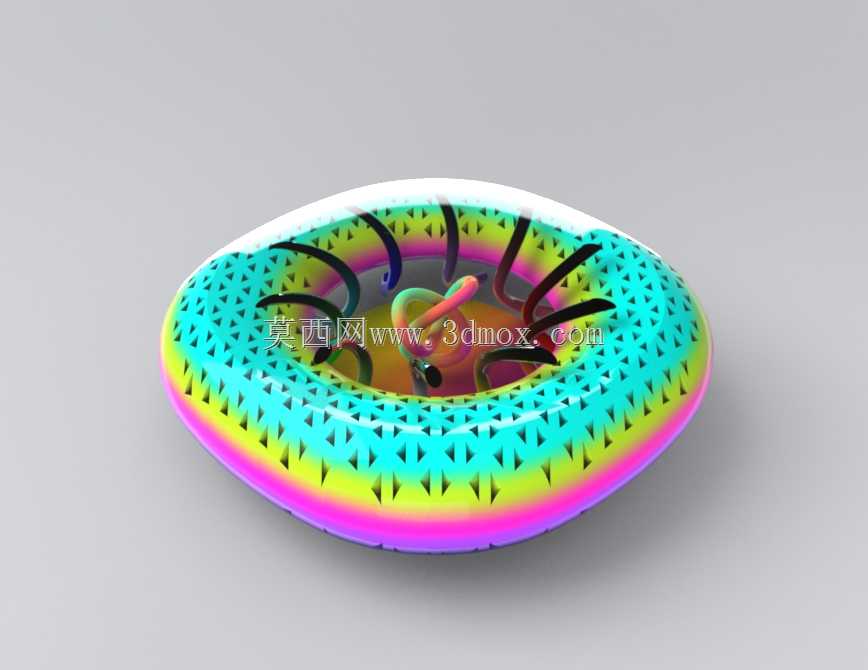

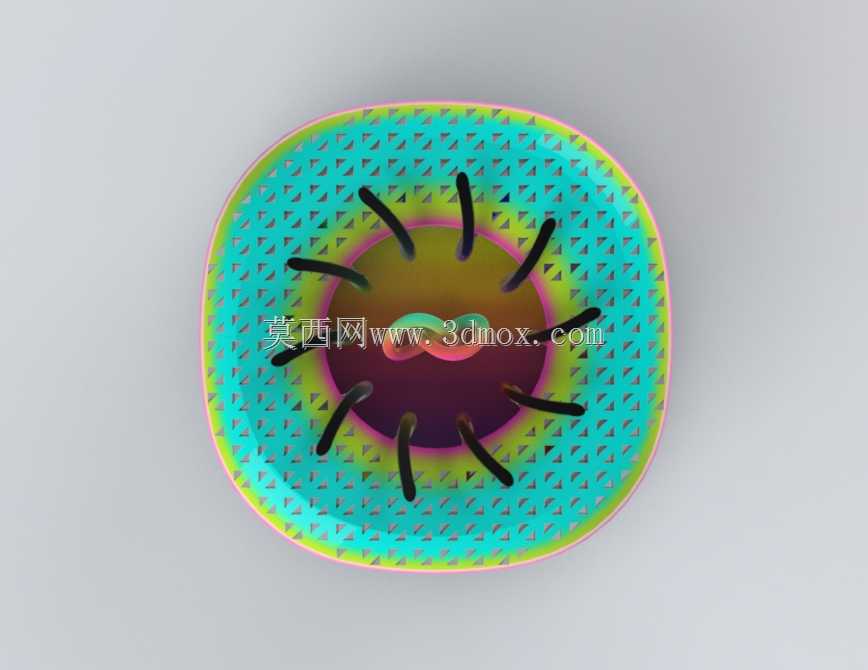

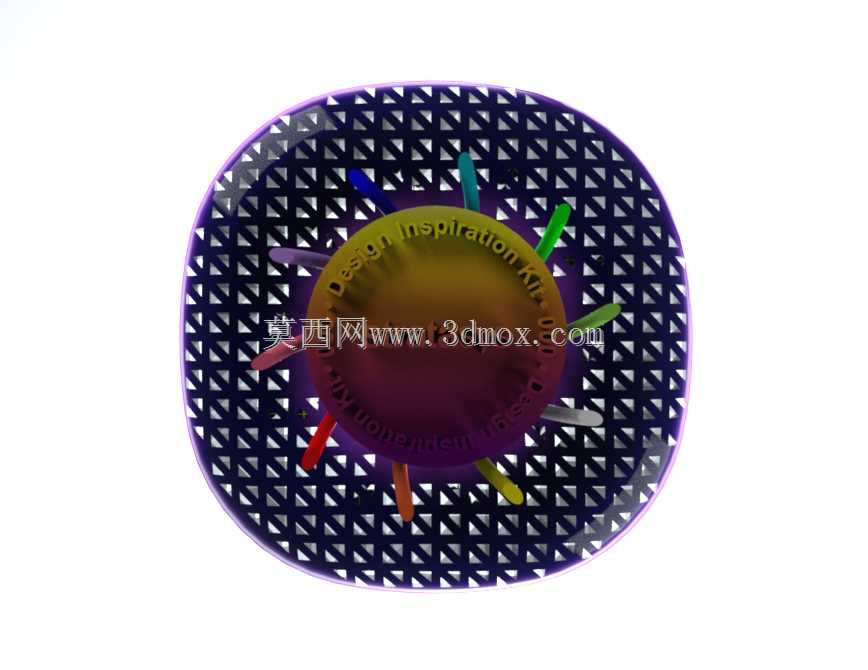

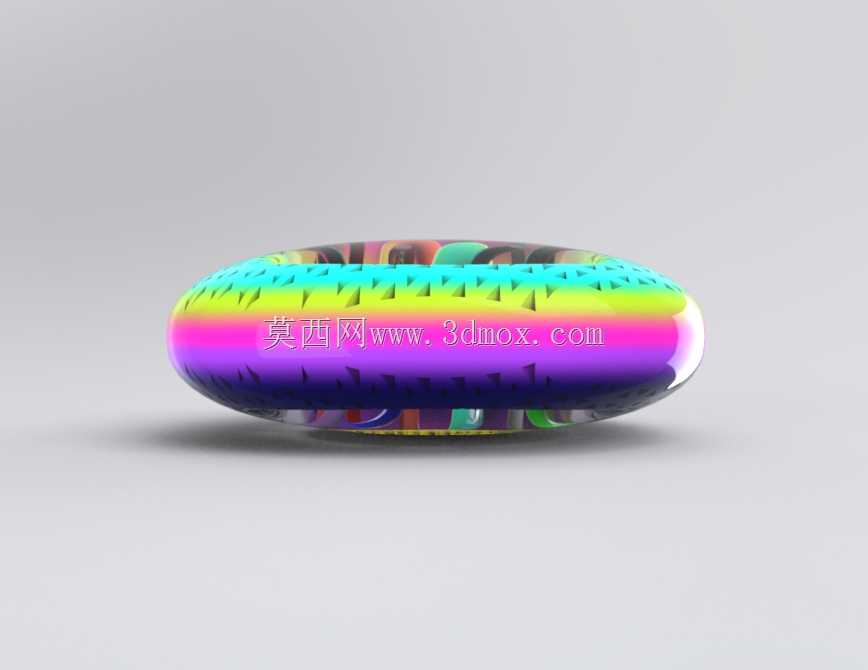

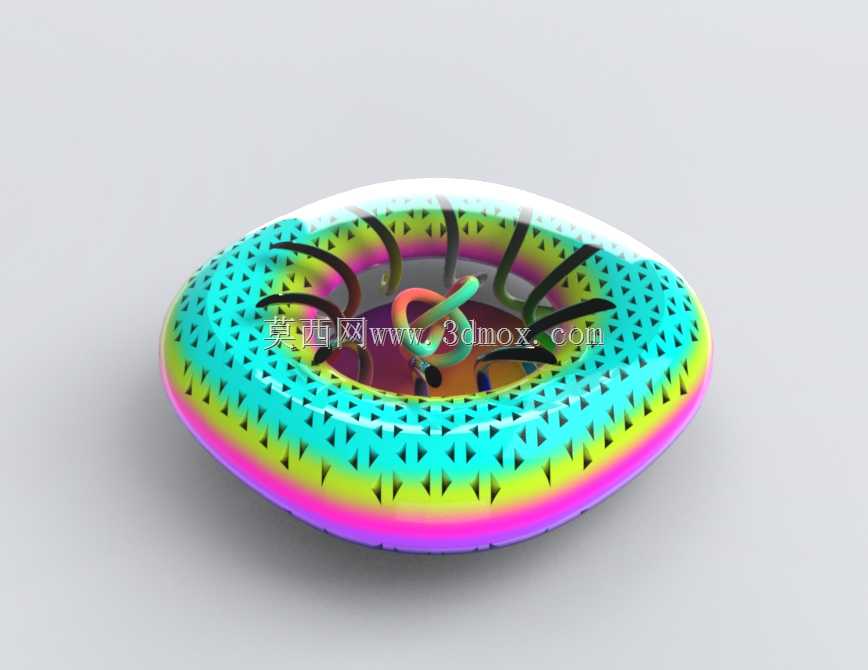

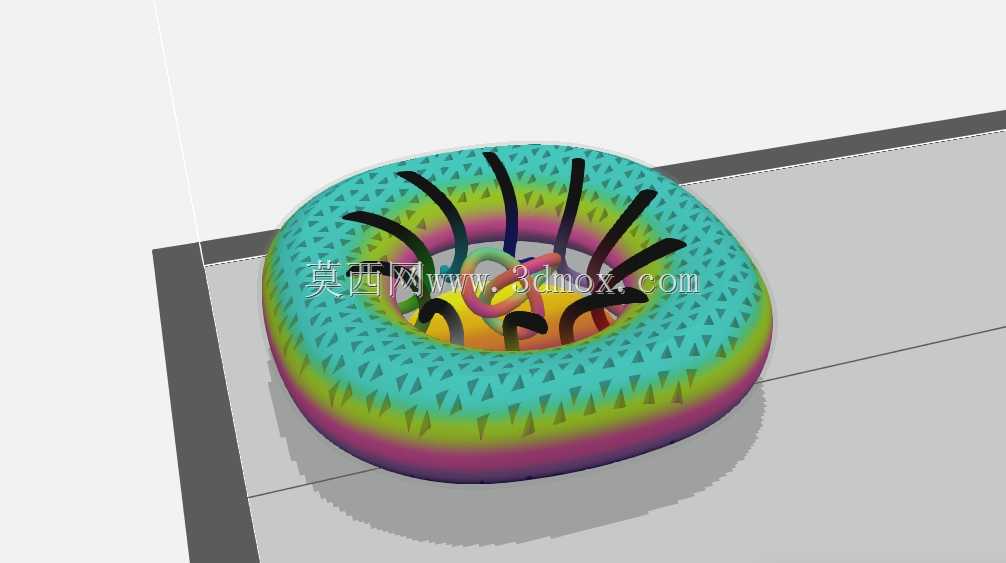

　　在功能特性层面，该造型采用闭环环形的基础拓扑结构，整体外轮廓为平滑过渡的椭球环形，避免了尖锐棱角带来的应力集中问题，即使采用光敏树脂这类脆性材料打印，也能在常规摆放、手持展示的场景下具备足够的结构强度。外表面均匀分布的三角形镂空阵列，并非单纯的装饰性设计，一方面可以减少打印过程中的材料消耗，降低打印过程中的内应力累积，避免大尺寸实心结构打印时容易出现的翘曲变形问题；另一方面镂空结构可以让光线穿透造型本体，配合渐变的色彩设计，在光照环境下能呈现出更富层次的视觉效果。内部嵌套的环形扭结结构，与外部壳体之间保留了均匀的间隙，这个间隙尺寸经过反复调整，既保证打印过程中支撑材料可以顺利排出，不会在内部残留多余的支撑废料，也能让内部结构在外部壳体的镂空区域清晰可见，强化整体造型的空间层次感。

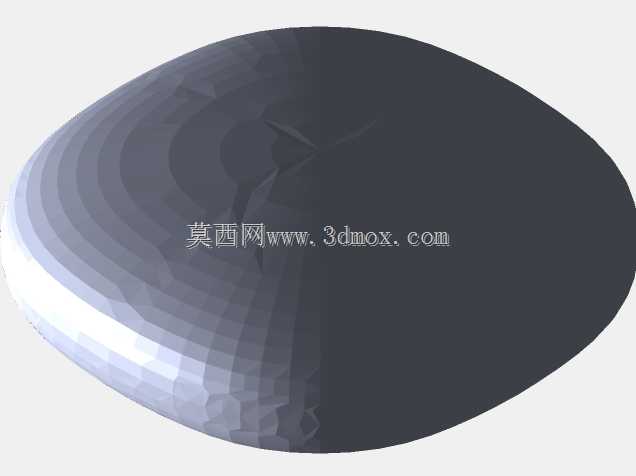

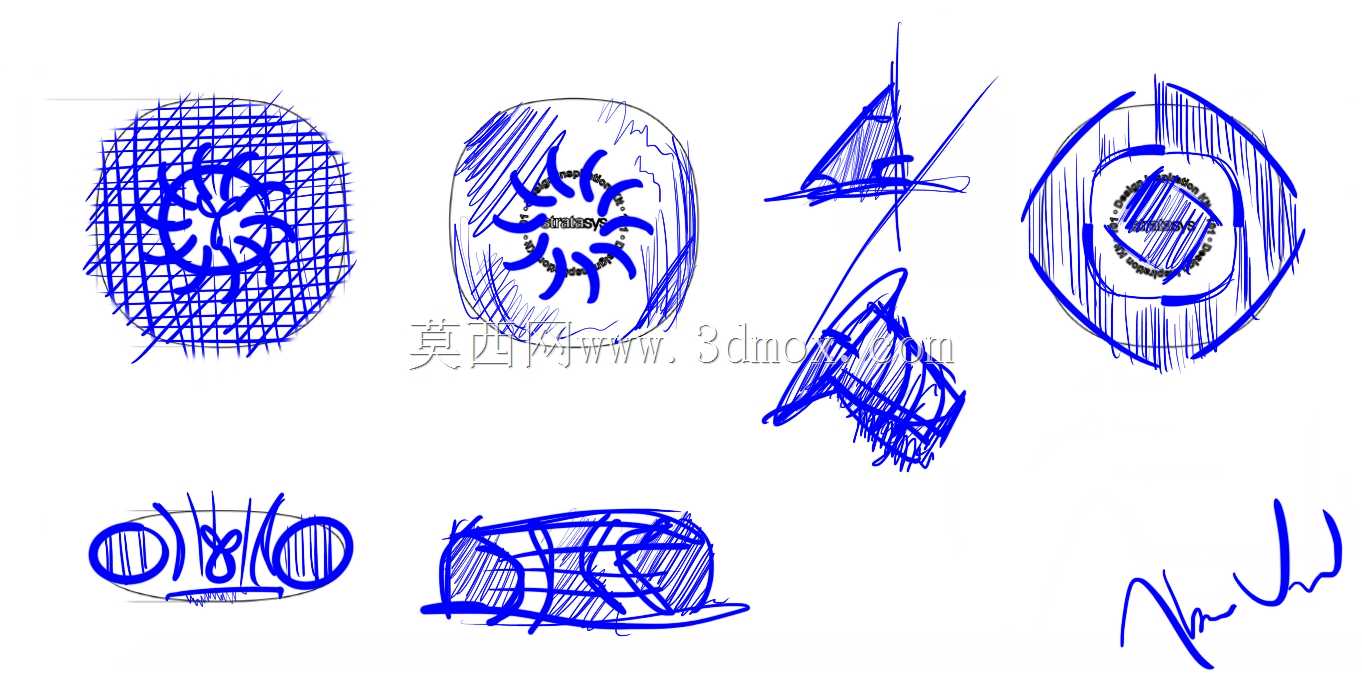

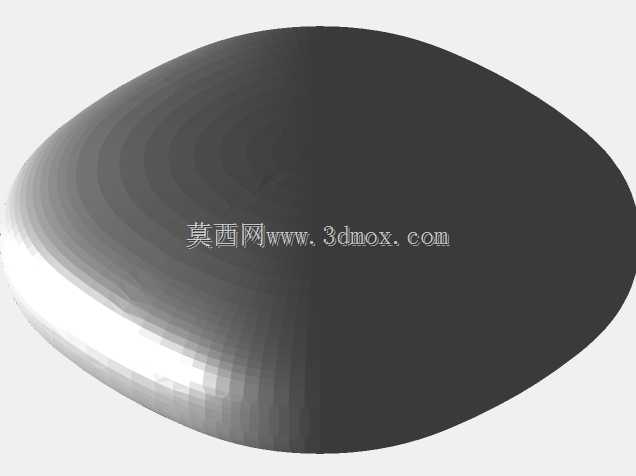

　　从设计思路来看，建模过程中首先确定了环形的中心轨迹线，采用变截面扫描的方式生成外部壳体的基础曲面，截面尺寸沿着环形轨迹做平滑的渐变处理，让整体造型更接近自然卵石的圆润质感，避免等截面环形带来的呆板视觉感受。外表面的三角形镂空图案，是通过曲面阵列的方式生成，所有三角形单元的法向均垂直于所在位置的壳体曲面，保证每个镂空孔的壁厚均匀，不会出现局部壁厚过薄导致打印破损、或是局部壁厚过厚导致材料浪费的问题。色彩设计上采用沿环形周向渐变的多色分配逻辑，从青蓝色到玫红色的平滑过渡，配合表面的哑光质感处理，弱化了工业产品的冰冷感，强化了艺术造型的视觉吸引力。内部的扭结结构采用与外壳体差异化的色彩搭配，与外部壳体形成视觉上的层次区分，同时扭结结构的曲率变化经过专门校核，所有位置的曲率半径均大于所选3D打印设备的最小成型半径，避免出现打印过程中喷嘴无法填充细小结构的问题。

　　在外形尺寸与安装边界层面，这类造型的整体尺寸通常控制在手掌可握持的范围，最大外径不超过150mm，整体高度不超过50mm，底部设计有微小的平面支撑区域，保证摆放时的稳定性，不需要额外的安装固定结构，可以直接放置在水平台面上。建模过程中对所有薄壁位置的厚度做了统一管控，外部壳体的基础壁厚设置为2mm，镂空结构之间的连接筋宽度不小于1.5mm，内部扭结结构的截面直径设置为3mm，所有尺寸均满足PolyJet工艺的最小成型壁厚要求，不需要额外添加打印支撑就可以顺利完成成型。在结构衔接位置，所有的棱边都做了R0.5mm的圆角处理，避免打印完成后去除支撑时出现边缘崩缺的问题，同时也提升了手持触摸时的手感，不会出现尖锐边角划手的情况。针对打印完成后的后处理工序，设计时也预留了足够的操作空间，外部镂空孔的最小尺寸不小于8mm，可以让打磨工具、喷水枪顺利进入壳体内部，完成支撑去除和表面抛光的工序，不会因为孔隙过小导致后处理无法操作。
