三角加强型带孔工装胎架结构

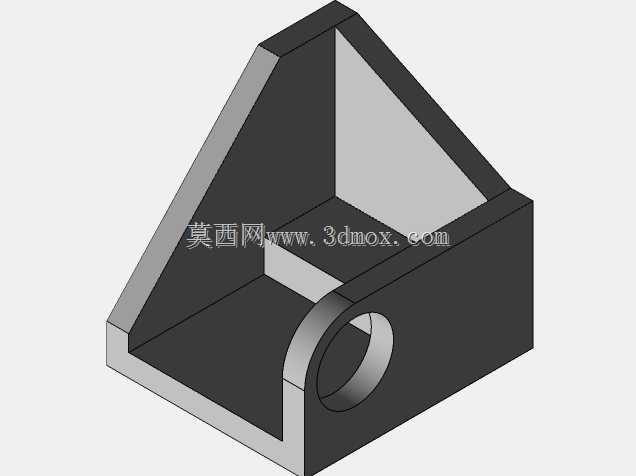

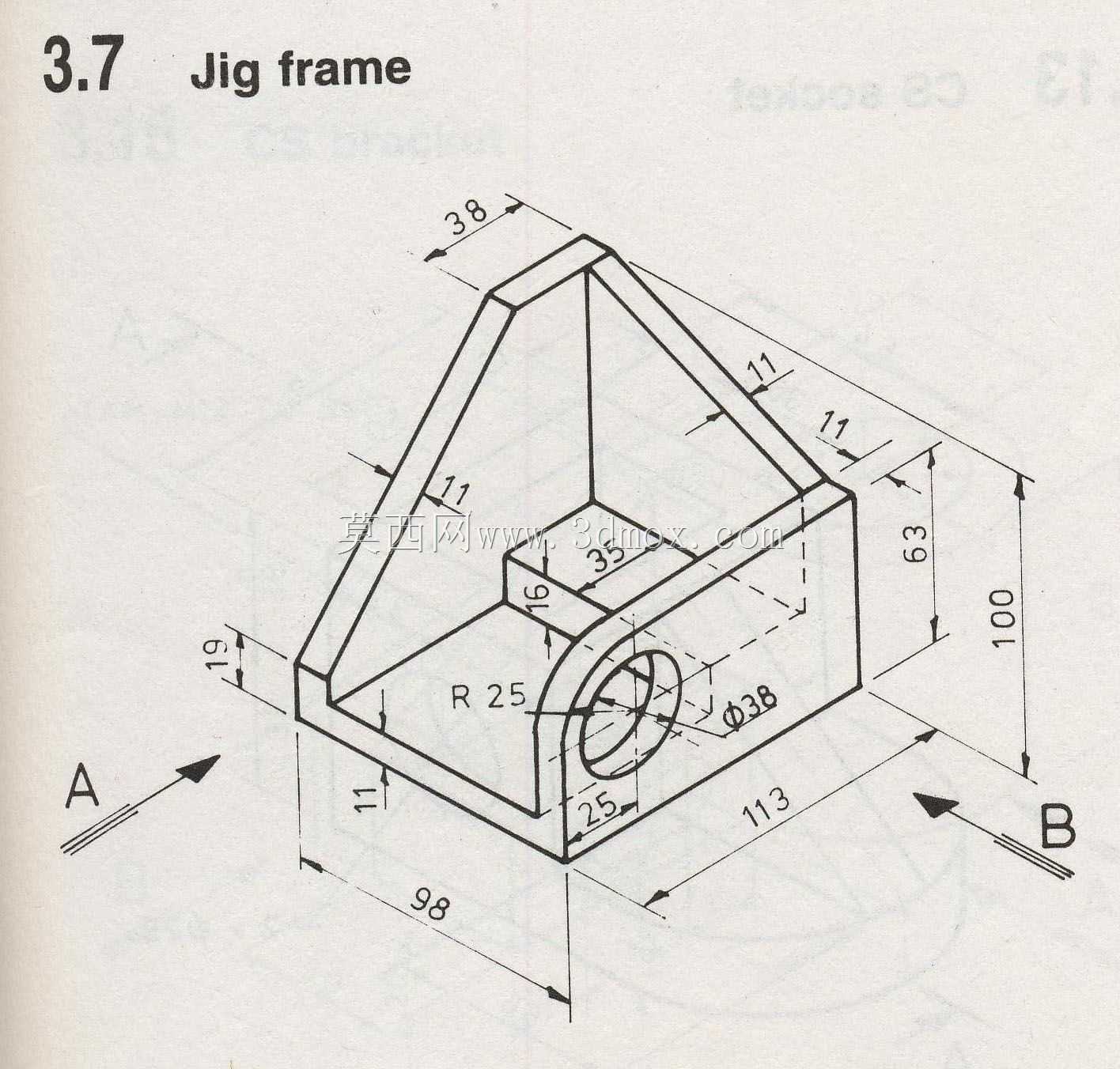

　　在机加工、装配工位的工装体系里，这类胎架是承担工件定位、辅助装夹的基础支撑构件，常见于小型零部件的钻孔、铣削、焊接定位工序，也可作为检测工位的基准承载座，适配多批次小批量零件的快速装夹需求，能有效减少重复找正的辅助工时，提升工位作业的一致性。从结构设计逻辑来看，整体采用三角斜撑的框架构型，利用三角形结构的力学稳定性抵消装夹过程中产生的侧向切削力、装配顶紧力，避免支撑结构出现形变偏移；底部为平直安装基准面，可直接通过压板或螺栓固定在机床工作台、工装平台的T型槽上，无需额外加工适配底座。外形尺寸方面，整体长度方向最大边界为113，宽度方向最大边界为98，总高度方向最大边界为100，安装时需预留至少15mm的周边操作空间用于装夹螺栓、

　　避让压板位置；前端突出的圆柱凸台半径为25，中心开设直径38的通孔，该孔可作为定位销穿装孔、工件导向孔或者气动夹具的过孔，孔中心距离底部安装面的高度为63，距离前端面的水平距离为25，可适配对应中心高的工件定位需求。框架内部设置33×33的方形定位沉台，沉台深度6，可直接卡装对应尺寸的方形定位块或者工件基准凸台，实现快速限位；斜撑面与底面、侧面的连接位置均设置11的壁厚，边角处做3.8的倒角处理，既避免应力集中导致的焊接或加工开裂，也能去除锐边防止作业人员磕碰划伤。侧面预留的19宽度的安装边，可用于加装侧向压紧块、行程开关或者检测传感器，拓展胎架的功能适配性。这类胎架在设计时优先考虑了加工工艺性，

　　所有平面均可通过普通铣床一次装夹完成粗精加工，通孔可直接钻削成型，斜撑面可通过角度工装加持后铣削，无需特殊定制刀具或五轴加工设备，加工成本低、制作周期短，适合车间现场快速制作适配。实际使用时，可根据待加工工件的外形，在胎架的顶面、侧面加装定制的压块、定位销，无需改动胎架主体结构即可适配多种相似尺寸的工件装夹，通用性较强；三角空腔结构也大幅降低了胎架自身重量，单人即可完成工位间的搬运移位，同时不会积存切削液、焊渣等杂物，日常清理维护十分便捷。在焊接工位使用时，该结构的空腔还可作为焊枪避让空间，方便操作人员从多角度完成焊缝焊接，不会出现结构干涉；在检测工位使用时，平直的基准面可直接作为三坐标测量的基准面，无需额外找正，提升检测效率。

　　结构上的所有尺寸标注均从安装基准面出发，符合工装设计的尺寸标注规范，加工时可直接按图施工，无需换算尺寸链，减少加工出错概率；壁厚的均匀设计也让热处理、时效处理时的形变更加均匀，不会出现局部应力集中导致的长期使用形变，保障工装的长期定位精度。
