ASTM A106 Gr.B级无缝碳钢管系列

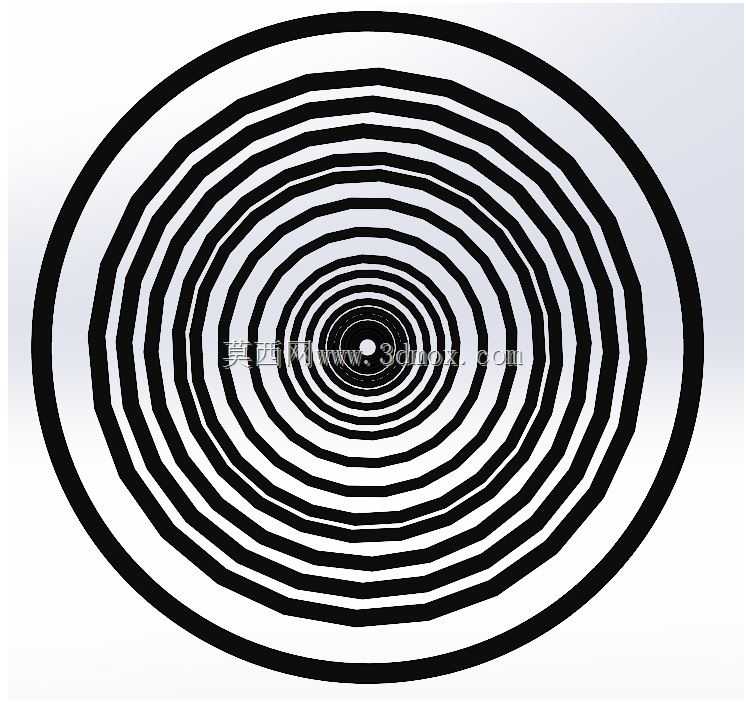

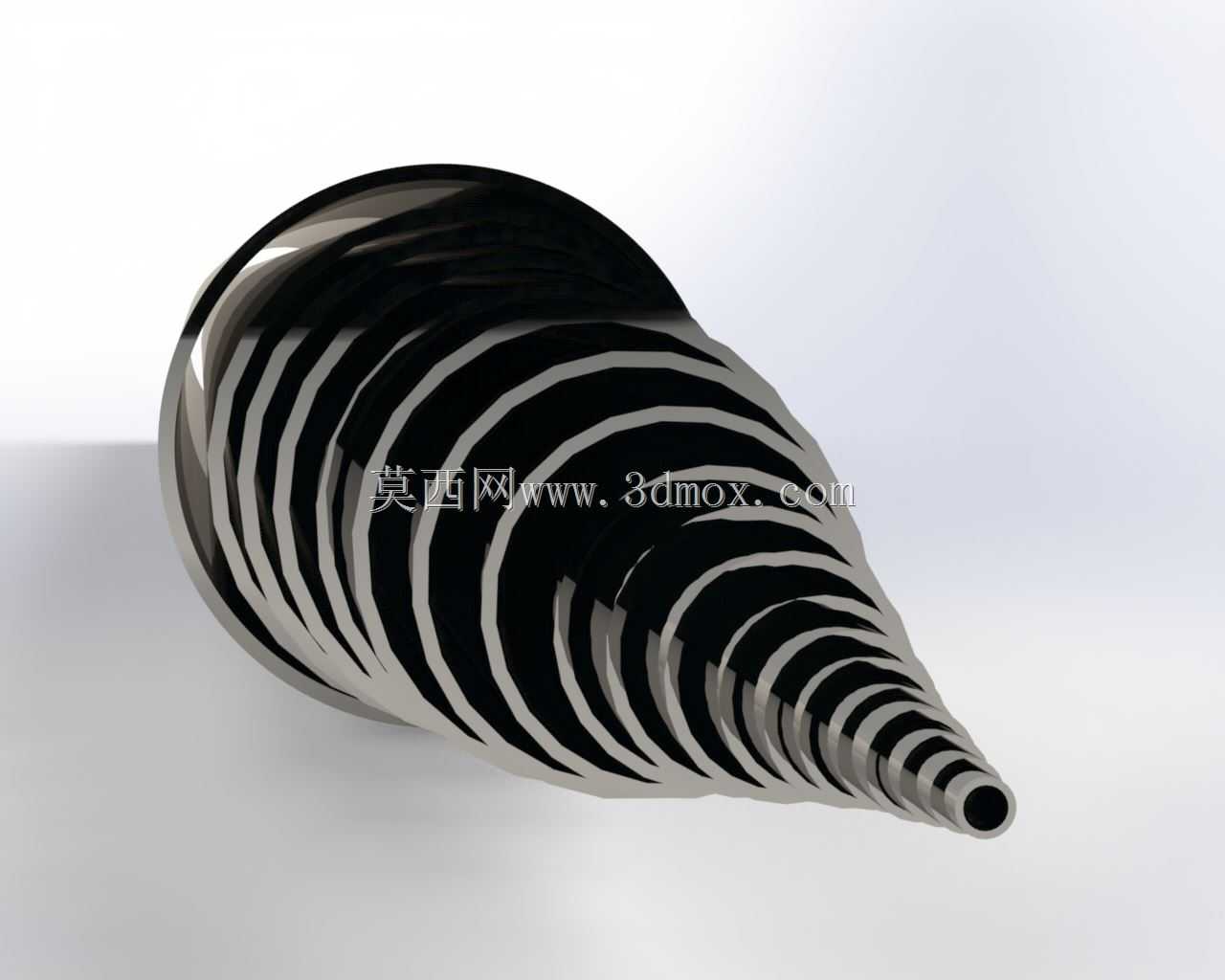

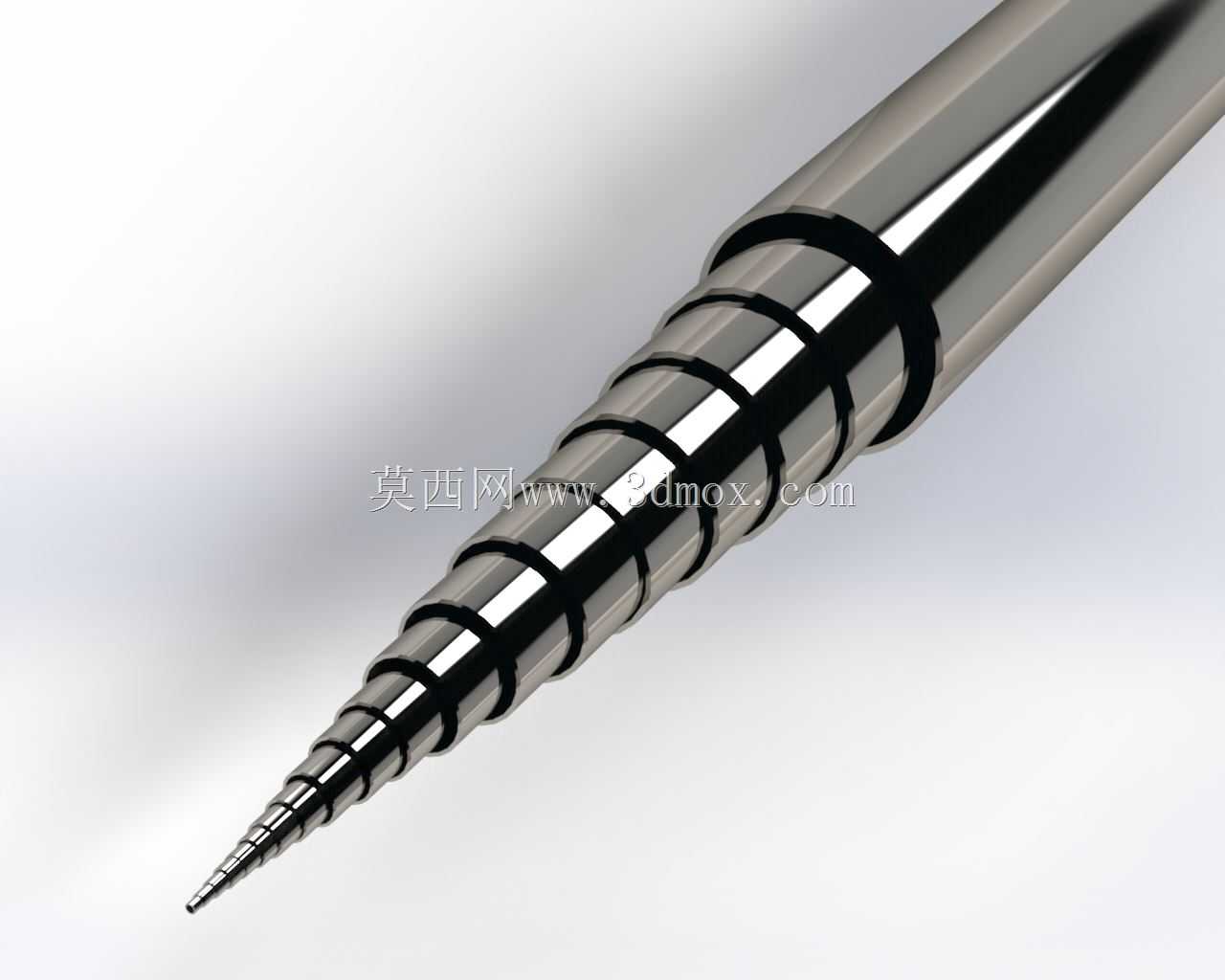

　　在石油炼化、化工流体输送、市政中高压蒸汽管网、电厂汽水管道等工程场景中，碳钢管材的选型直接决定整套管线系统的运行可靠性与服役寿命，ASTM A106 Gr.B级碳钢管作为高温工况下应用最广泛的无缝管材品类，其三维参数化模型的搭建，能为管线布局设计、支吊架受力校核、法兰对接匹配提供精准的数字化支撑。这套覆盖15mm到600mm全通径规格的无缝平端碳钢管模型，完全遵循美标ASTM A106标准的尺寸公差要求建模，从最小的1/2英寸小管径到24英寸大口径管材，每一个规格的壁厚、管口圆度、管身直线度都严格匹配标准中的公差带要求，不存在通用管材模型常见的尺寸偏差问题，能直接导入管线装配体完成干涉检查，避免现场施工阶段才发现管口对接错位、

　　支吊架跨距与管径不匹配的问题。做管线三维设计的从业者都清楚，不同压力等级的管网对管材壁厚的要求差异极大，这套模型在搭建时就把标准中对应不同压力等级的壁厚参数做了全系列覆盖，设计选型时不需要反复查标准手动修改管身参数，直接调用对应通径、对应壁厚的管材模型即可完成装配，能大幅缩短化工装置、热力管网的三维布线周期。从安装边界来看，平端管口的设计适配多种连接工艺，小口径管材可采用套丝连接、承插焊连接，大口径管材可搭配对焊法兰、无缝焊接工艺完成管线拼接，模型预留的管口对接基准面完全和标准法兰的密封面、焊接坡口尺寸匹配，装配时不需要额外调整管口位置，就能实现管材与法兰、弯头、三通等管件的精准同轴对接。在实际工程应用中，这类Gr.

　　B级碳钢管可长期输送最高425摄氏度的高温流体，适配中高压蒸汽、高温油品、化工腐蚀性弱的流体介质输送场景，模型的管身参数完全匹配实际管材的物理尺寸，在做管线应力分析、管廊荷载计算时，可直接提取模型的线密度、截面惯性矩等参数导入分析软件，不需要手动换算管材的理论重量与截面参数，能有效降低设计阶段的参数统计误差。很多设计人员做管线建模时容易忽略管材的供货长度边界，这套模型也参考了标准中40英尺的常规供货长度做了分段基准，在做长距离管线排布时可直接按供货长度设置管段拼接点，提前规划现场焊口的预留位置，避免出现管段长度超出运输、吊装能力的设计问题，同时管身的外轮廓尺寸完全匹配常规管道支吊架的管卡适配范围，选型支吊架时可直接根据模型管径匹配对应的管卡、支座规格，不需要额外校核管卡与管身的配合间隙。
