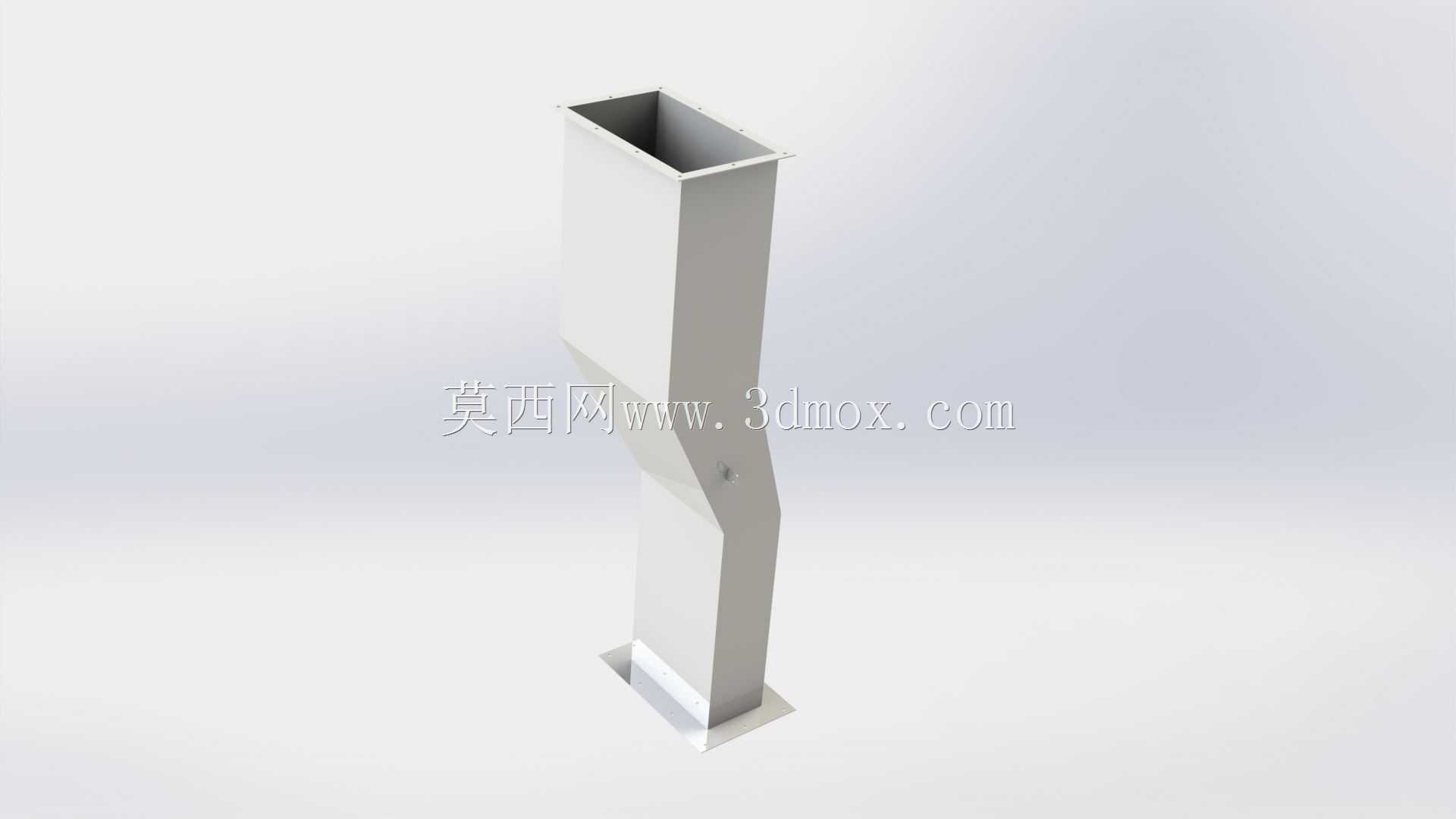

石灰石破碎机用316不锈钢进料溜槽结构

　　在矿石破碎生产线的进料工段，石灰石从上游输送设备落入破碎机腔的过程中，很容易因为落料高差、物料冲击角度不对出现破碎机进料口偏磨、物料飞溅、卡料堵料的问题，这款溜槽就是专门衔接上游输送端与破碎机进料口的导流构件，整体采用316不锈钢材质加工，适配高湿度、含弱腐蚀成分的石灰石物料输送工况，相比普通碳钢溜槽，在露天矿山、湿法破碎生产线中能有效抵抗物料携带的水分、微量硫化物带来的腐蚀，延长构件的更换周期。

　　从结构设计来看，这款溜槽没有采用常规的直筒式落料结构，而是在中段做了折线变向设计，上段为方正的直筒段，用来承接上游皮带输送机或者振动给料机的落料，直筒段的上口做了外翻的法兰边，安装时可以和上游出料端的软连接或者密封结构直接对接，避免落料过程中粉尘外溢；中段的折角角度经过反复校核，刚好让下落的石灰石物料顺着折角形成的导流面改变落料轨迹，不会直接垂直冲击破碎机的转子或者颚板的单侧位置，让物料能够均匀铺满破碎机的进料宽度，避免破碎机因单侧进料出现衬板偏磨、转子受力不均引发的振动问题。下段的收缩段尺寸刚好匹配破碎机的进料口尺寸，底部同样设置了安装法兰盘，法兰盘上预留了对应的螺栓安装孔位，安装时可以直接通过螺栓固定在破碎机的进料口法兰上，不需要额外做现场焊接适配，降低现场安装的工作量。

　　在实际工况应用中，这款溜槽的折角位置特意做了加厚处理，因为石灰石下落过程中，折角位置是物料冲刷最频繁的区域，常规厚度的不锈钢板在连续冲刷下很容易出现磨穿漏料的问题，加厚处理后可以在不额外增加衬板的情况下，提升该位置的耐磨寿命；同时溜槽的内壁做了顺滑的焊接打磨处理，没有突出的焊瘤或者棱角，避免湿黏的石灰石粉在棱角位置堆积结拱，减少堵料的概率。

　　从安装边界来看，这款溜槽的整体高度适配常规中型石灰石破碎机的进料高差，上段直筒的截面尺寸能够覆盖常规带宽的皮带输送机落料范围，不会因为截面过小出现物料撒漏的问题，下段的安装法兰孔位和主流的石灰石破碎机进料口法兰尺寸通用，不需要用户现场重新打孔适配；整体的外形折线设计也避开了破碎机进料口周边的压紧装置、观察门等附属结构，安装后不会和周边部件产生干涉，后期需要打开破碎机观察门检查腔体内衬板磨损情况时，也不需要拆卸整个溜槽，只需要松开上口的软连接固定件即可留出操作空间。

　　在设计思路上，这款溜槽没有追求复杂的可调结构，而是针对石灰石破碎的特定工况做了定向优化，316不锈钢的材质选择既考虑了湿料工况的耐腐蚀需求，也兼顾了不锈钢表面光滑不易粘料的特性，相比加装耐磨衬板的碳钢溜槽，整体重量更轻，安装时不需要额外的吊装支架辅助，单人配合小型吊装工具即可完成安装更换；折角的角度设计没有采用过大的变向角度，避免物料在折角位置因为流速骤降出现积料，也没有采用过小的变向角度导致导流效果不足，经过实际工况验证，该角度下物料下落的速度刚好能够平缓进入破碎腔，不会对破碎机内部构件造成过大的冲击载荷，同时也能保证物料的下落顺畅度，在处理含泥量较高的湿石灰石时，也不会出现物料粘附在槽壁上的问题。

　　日常运维过程中，这款溜槽因为整体采用不锈钢焊接结构，没有活动部件，不需要定期做润滑或者部件更换，只需要在每次破碎机停机检修时，检查槽壁的冲刷磨损情况，特别是折角位置的壁厚，当磨损量达到壁厚的三分之二时再做更换即可，相比普通碳钢溜槽三到六个月的更换周期，这款溜槽在湿法石灰石破碎工况下的使用寿命可以达到两年以上，能够有效降低生产线的运维配件成本，减少因为溜槽磨穿漏料导致的非计划停机时间。
