氯丁橡胶密封夹管阀结构设计

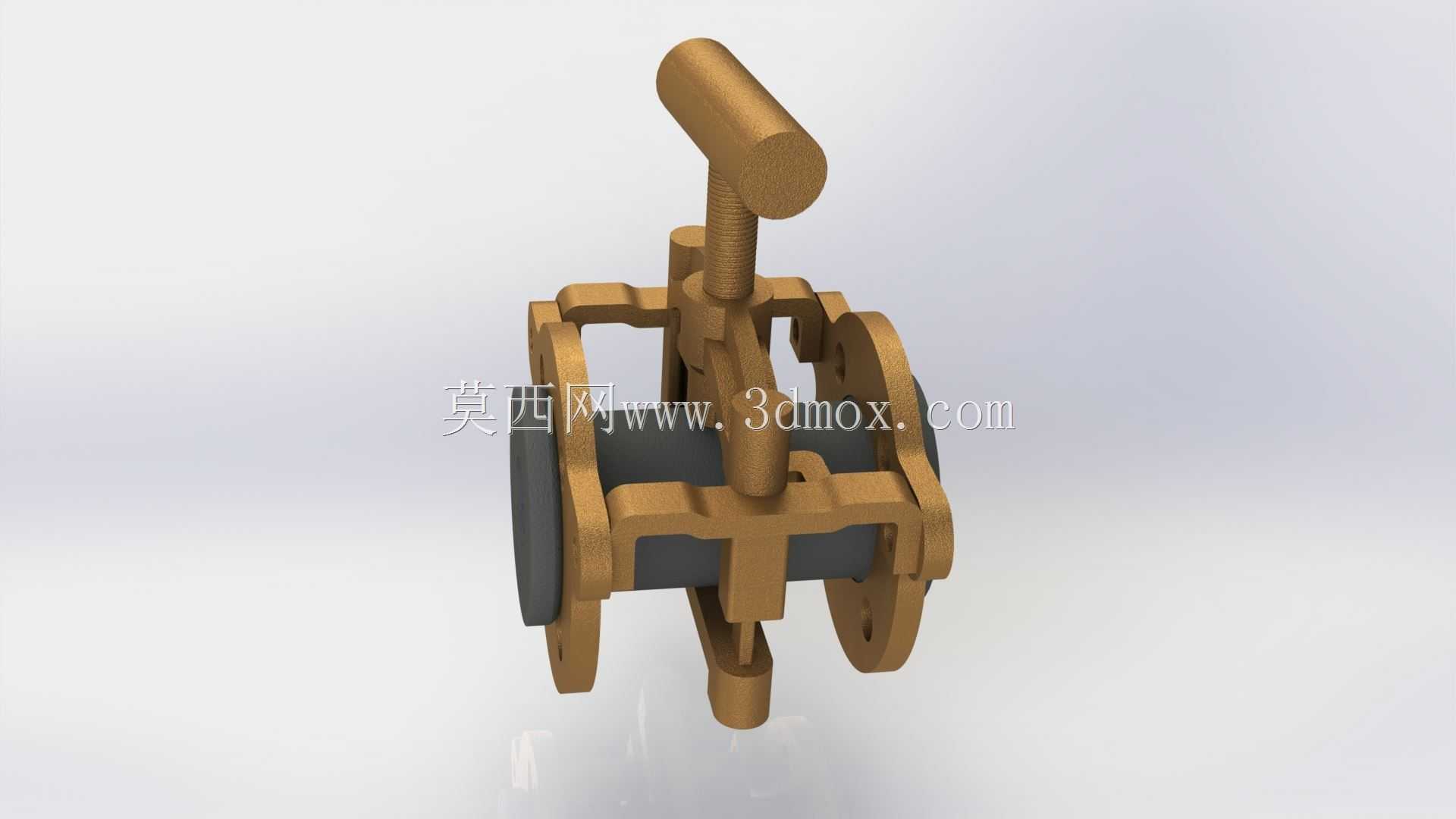

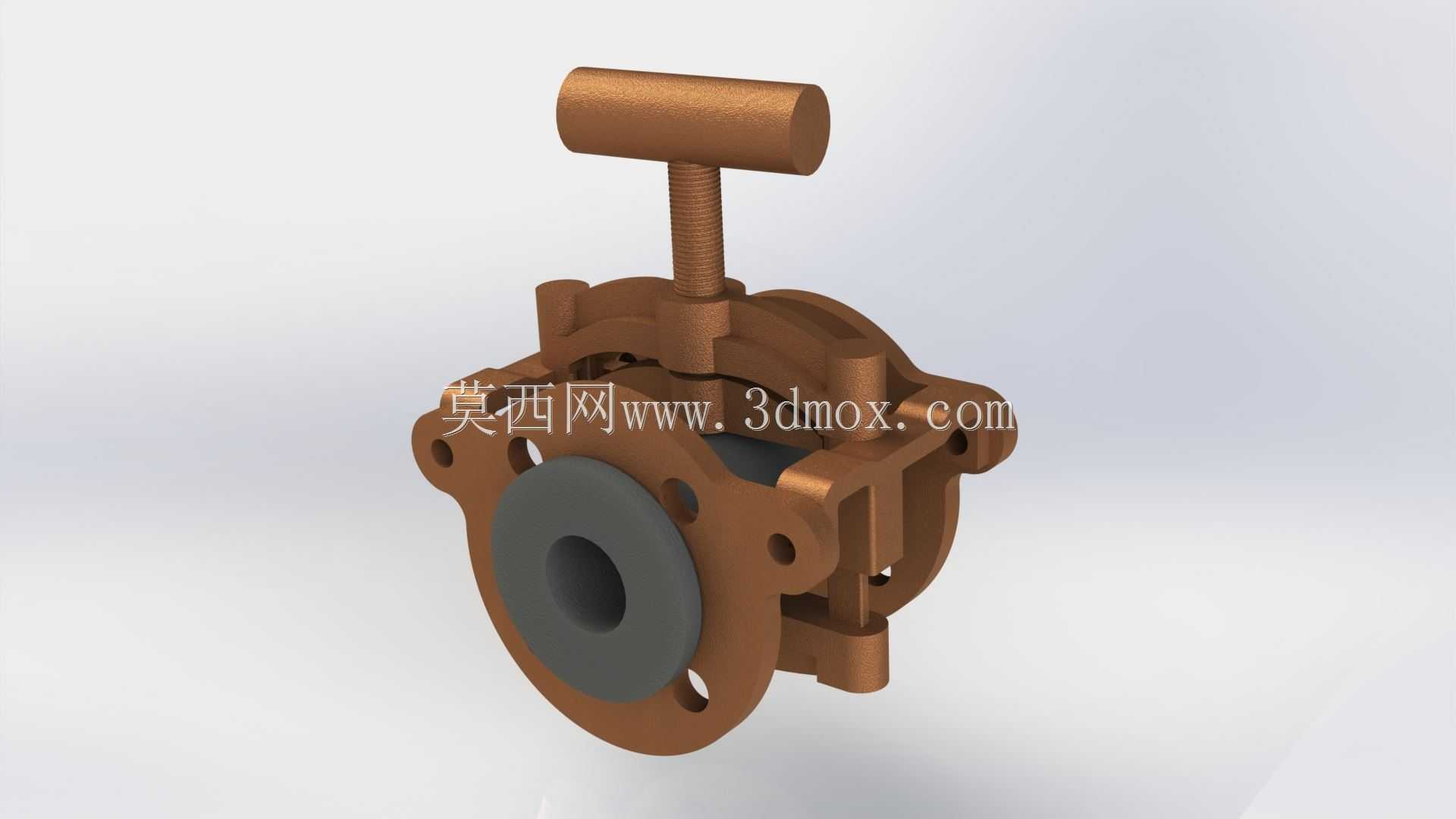

　　这款夹管阀采用氯丁橡胶作为核心密封阀芯材质，适配多数弱腐蚀性流体、含颗粒浆料的管路通断控制场景，常见于选矿厂矿浆输送管线、化工车间腐蚀性药剂投加管路、食品加工厂粘稠物料输送段，相比常规金属密封阀门，橡胶阀芯可在闭合时完全包裹管路内的硬质颗粒，避免密封面被冲刷磨损导致的内漏问题。整体结构采用对夹式安装设计，两侧法兰盘预留标准螺栓过孔，安装时无需额外焊接管路法兰，直接夹持在两段管线的配对法兰之间即可完成固定，安装边界紧凑，可适配狭窄的管廊排布空间，阀体外部框架采用黄铜材质一体铸造成型，框架两侧设置对称的导向卡槽，用于限制橡胶管套的径向位移，避免阀门启闭过程中胶管出现偏移扭曲。顶部的手动操作手柄采用T型结构设计，增大操作时的力臂长度，

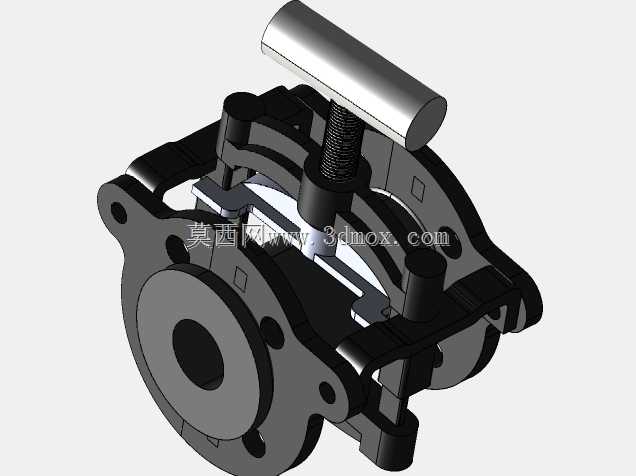

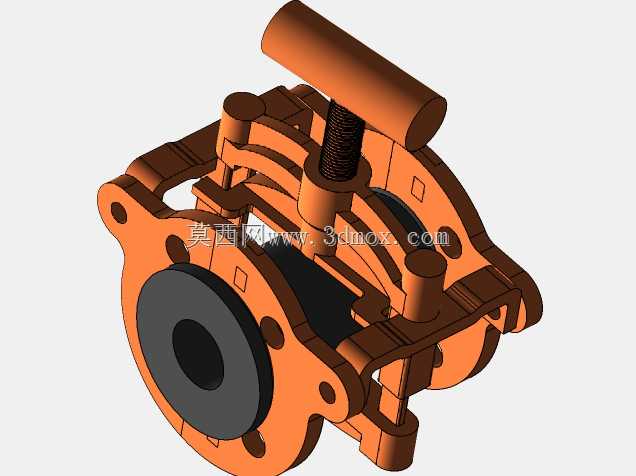

　　操作人员无需借助额外扳手即可完成阀门的启闭操作，手柄下方连接梯形传动螺杆，螺杆下端直接压合在橡胶管套的中部压块上，顺时针转动手柄时螺杆向下进给，通过压块挤压橡胶管套使其完全变形闭合，截断管路介质流通，逆时针转动手柄时螺杆向上回退，橡胶管套依靠自身弹性恢复圆形通径，管路恢复导通。设计过程中重点校核了螺杆的进给行程与橡胶管套的压缩量匹配关系，确保螺杆到达下限位时胶管的压缩率达到35%以上，完全截断介质通路，同时预留10%的压缩余量，避免长期使用后橡胶老化回弹不足导致的闭合不严问题，压块与橡胶管套的接触位置采用圆弧过渡设计，避免尖锐棱角长期挤压胶管造成局部应力集中开裂，延长胶管的使用寿命。阀体框架的两侧连接耳位置做了加厚处理，

　　可承受管线安装时的螺栓预紧力，避免法兰夹紧时框架出现变形影响螺杆的传动同轴度，整体结构无额外的密封填料函，介质仅与橡胶管套内壁接触，不存在介质外漏的密封点位，维护时仅需更换内部的橡胶管套即可，无需拆解整个阀体框架，大幅降低现场运维的工作量。
