航空用轻量化铰接支撑轴承架结构

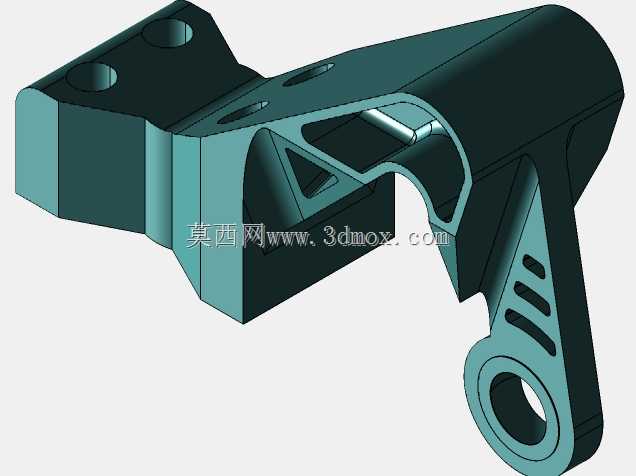

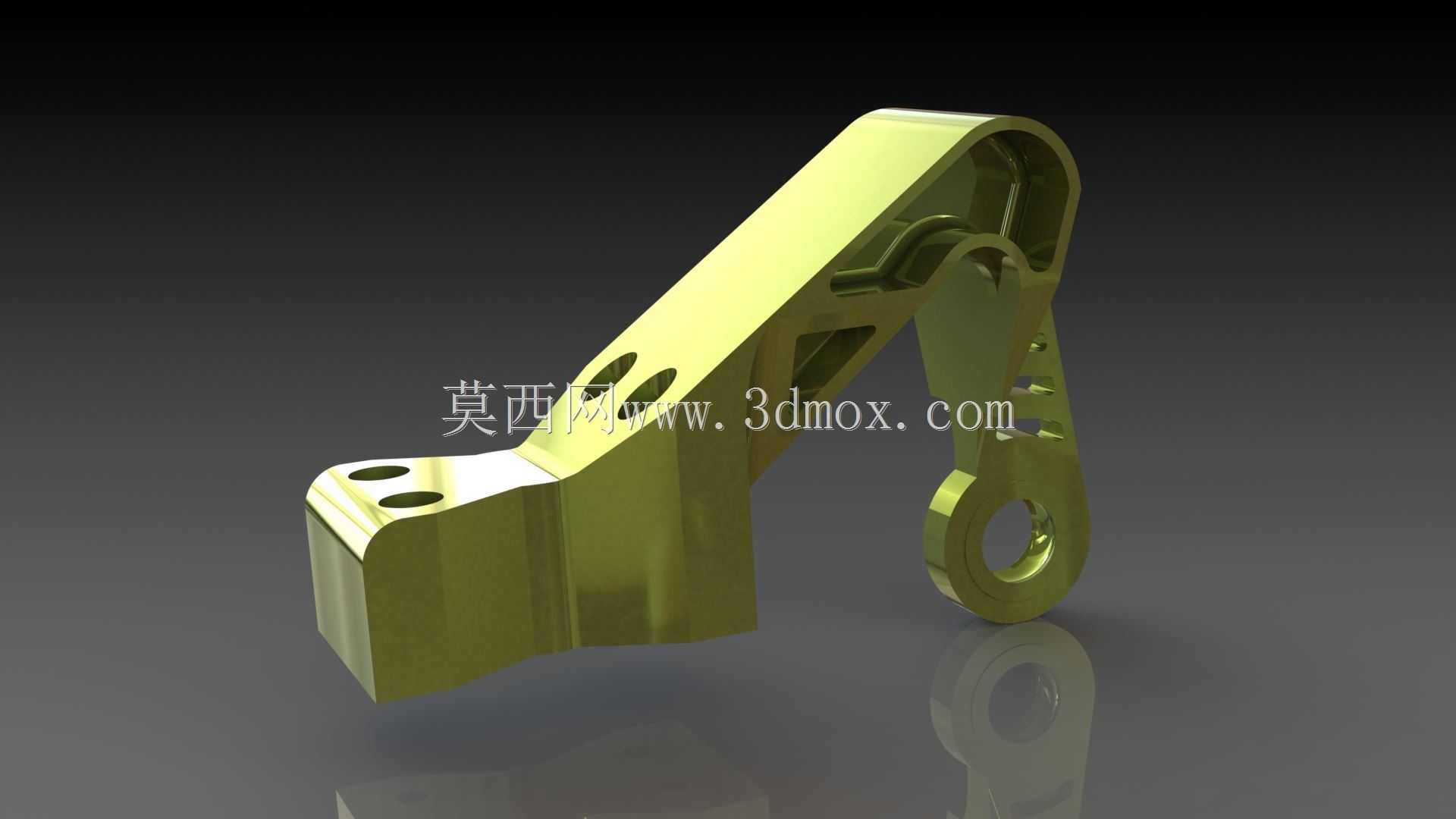

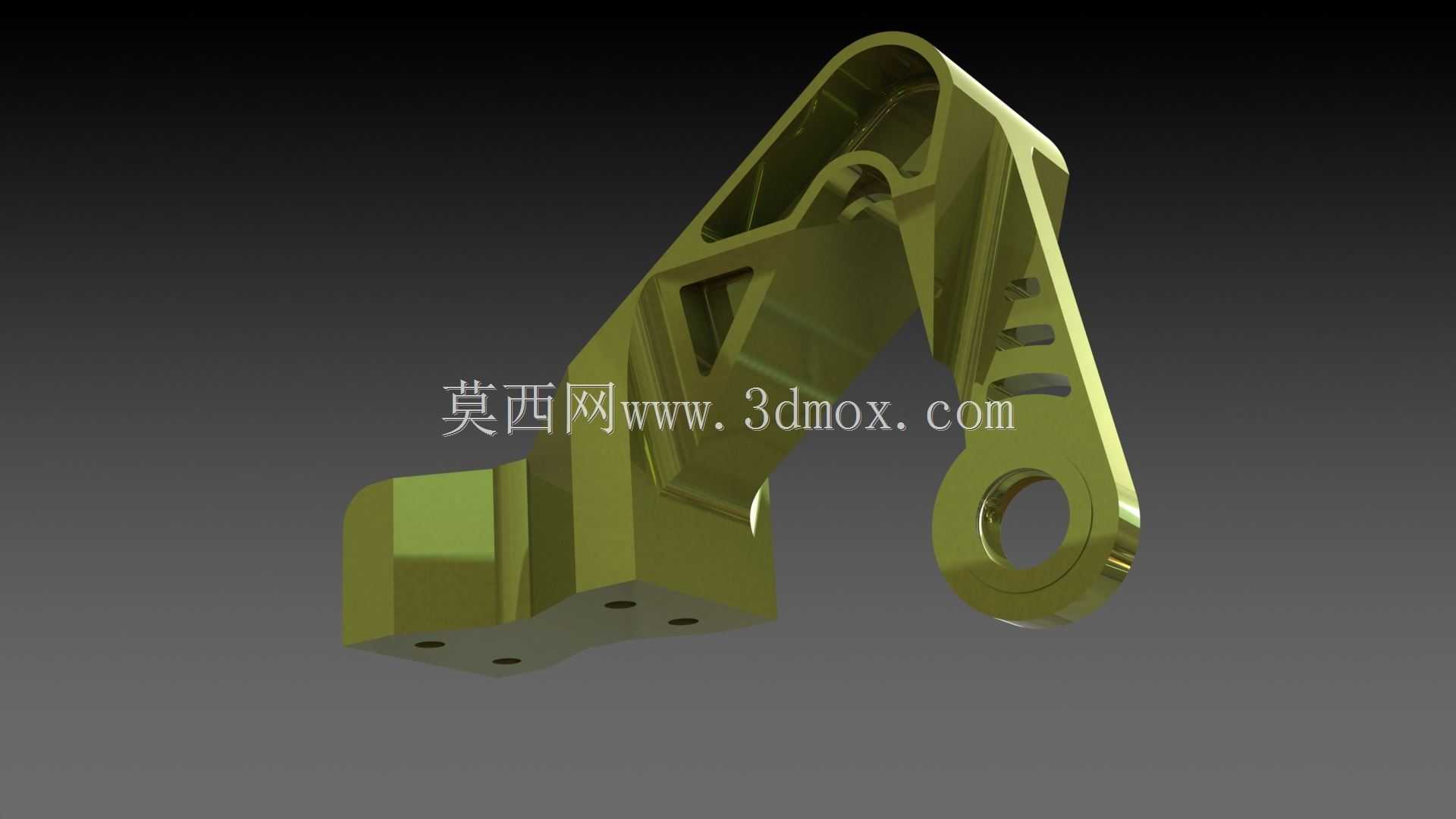

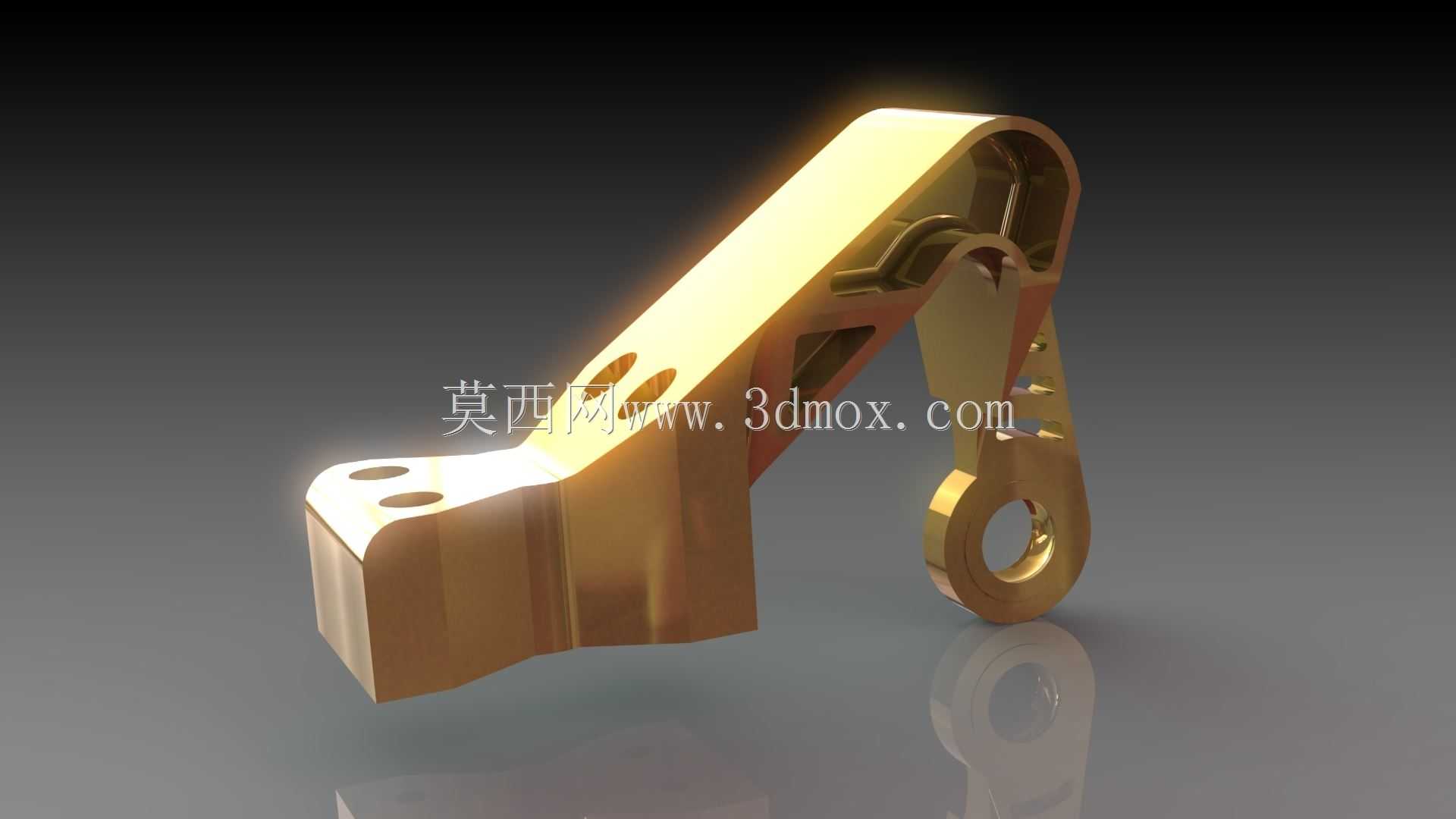

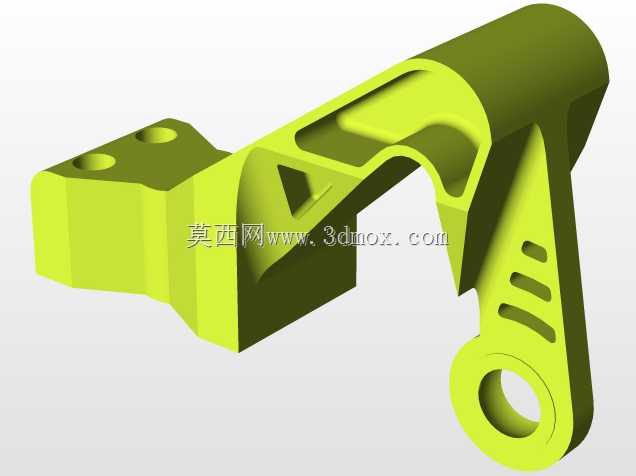

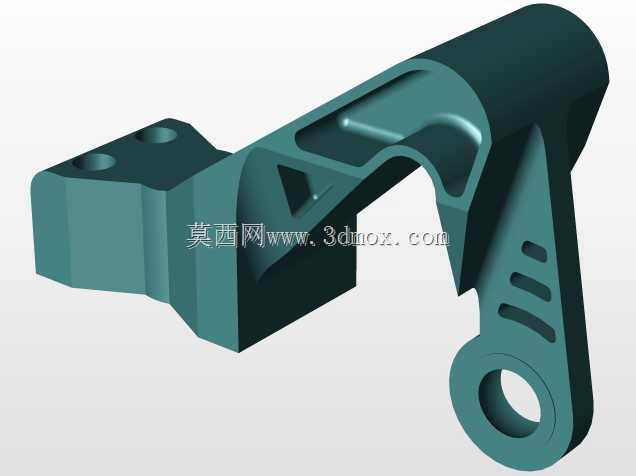

　　在航空机载构件与机身附属连接结构的设计场景中，这类铰接式轴承支撑支架主要承担传动杆件与固定基座之间的载荷传递作用，多用于飞控操纵系统的连杆铰接点位、起落架附属联动机构的支撑点位，或是舱门启闭机构的转动支撑位置，需要在高频交变载荷、宽温域使用环境下长期保持结构稳定性，不能出现应力集中导致的疲劳裂纹，也不能因结构冗余带来不必要的重量负担。从结构形态来看，该构件采用一体化斜向承力臂设计，一端为带双安装孔的平面安装基座，用于通过紧固件与机身主承力结构或设备安装面刚性连接，安装面做了铣平处理保证贴合精度，两个安装孔的孔位公差按照航空构件通用安装标准设计，可适配对应规格的高锁螺栓或航空铆钉，安装边界的轮廓做了倒角处理，

　　避免安装时与周边构件发生干涉。承力臂主体采用变截面薄壁镂空设计，在主应力传递路径上保留足够的材料厚度，非主承力区域通过拓扑优化去除冗余材料，在保证结构强度、刚度满足载荷要求的前提下，尽可能降低构件自身重量，适配航空装备对构件重量控制的严苛要求。承力臂的另一端为集成式轴承安装座，内孔可镶嵌自润滑关节轴承，用于连接活动杆件，实现多自由度的铰接转动，轴承安装座的侧边设置有定位卡槽，用于轴承安装后的轴向限位，防止轴承在往复转动过程中出现窜动，安装座旁延伸出的带孔副支耳，可用于安装复位弹簧、位置传感器或是限位杆件，实现附属功能的集成，减少周边额外安装支架的设置，进一步降低整体结构的重量。设计过程中首先需要明确对应安装点位的极限载荷工况，

　　包括飞行过程中的气动载荷、机动动作带来的冲击载荷、起降过程的振动载荷，通过有限元分析梳理主应力的传递路径，沿着应力走向布置承力筋条，避免在应力集中区域出现截面突变，所有转角位置都做了大圆角过渡处理，降低应力集中系数，提升构件的疲劳寿命。镂空区域的边缘同样做了倒角处理，避免加工过程中出现毛刺，也防止使用过程中因锐边造成应力集中或是划伤安装操作人员。构件的外形轮廓充分考虑了安装与维护的操作空间，安装基座的平面区域预留了足够的紧固件操作空间，轴承安装位置的周边预留了轴承压装、后期润滑维护的操作间隙，不会出现工具无法到达安装点位的问题。在实际使用过程中，这类轴承架需要同时承受径向载荷与一定的轴向载荷，因此轴承安装孔的圆柱度、

　　与安装基座平面的位置度都有较高的精度要求，加工过程中需要通过一次装夹完成关键点位的加工，减少装夹误差带来的位置偏差。构件表面可根据使用环境选择阳极氧化、喷丸强化等表面处理方式，提升构件的耐腐蚀性能与表面疲劳强度，适应高空高湿、温差变化大的使用环境。相较于传统的等截面实体轴承支架，这种经过拓扑优化的轻量化结构，在相同载荷承载能力下重量降低明显，能够有效减少航空装备的整体死重，提升载荷效率，同时一体化的结构设计减少了焊接、拼接带来的结构缺陷点，提升了整体结构的可靠性，降低了后期维护的检查成本。在安装适配性上，该构件的安装孔距、轴承座内孔尺寸、整体外轮廓尺寸都可以根据具体机型的安装空间进行参数化调整，不需要重新进行整体拓扑优化，只需要在原有结构基础上调整对应尺寸参数，再通过有限元验证强度即可快速适配不同的安装点位，缩短设计迭代周期。
