手动橡胶清洁吹尘工具结构设计

　　这类手动橡胶吹尘工具是精密装配、电子维修、光学器件养护场景里的常备小型工具，核心作用是通过手动挤压气囊产生定向高速气流，吹除缝隙、表面附着的浮尘与细小碎屑，不会像毛刷清洁那样残留纤维毛屑，也不会像压缩气罐那样存在低温凝露损伤器件的风险，在相机镜头清洁、键盘缝隙清灰、精密机械装配工位的零件浮尘吹扫、实验室光学镜片养护场景中应用十分广泛。

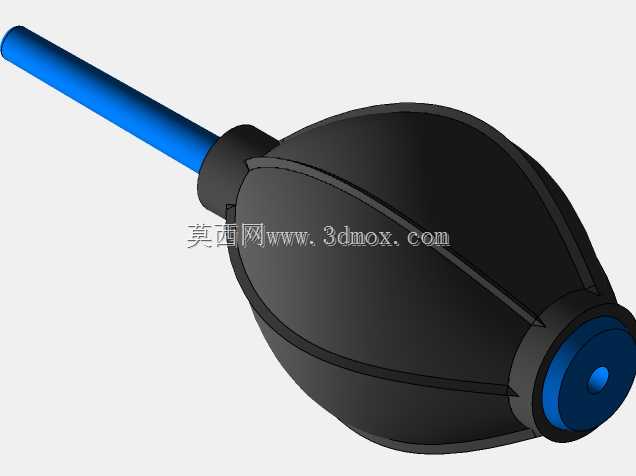

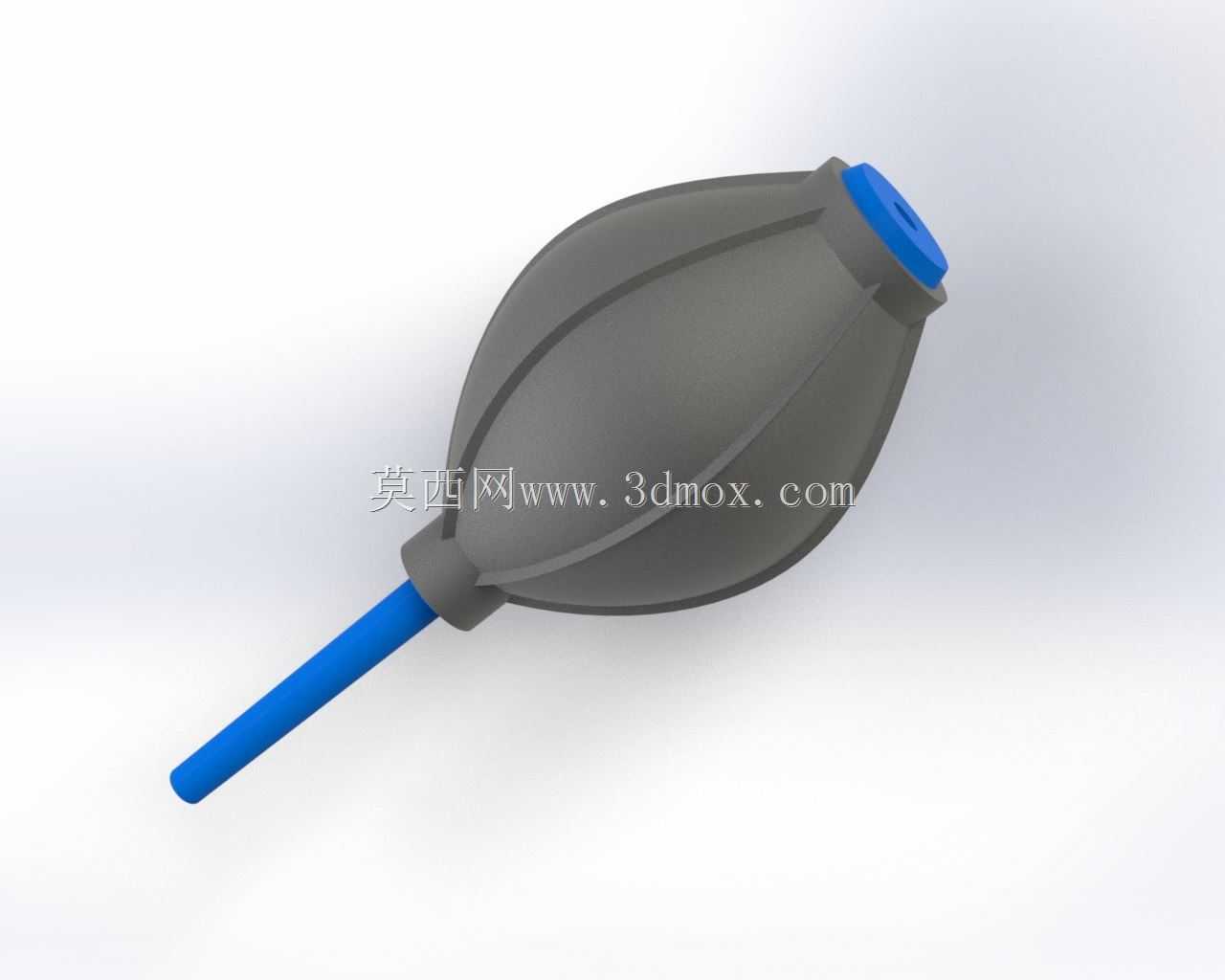

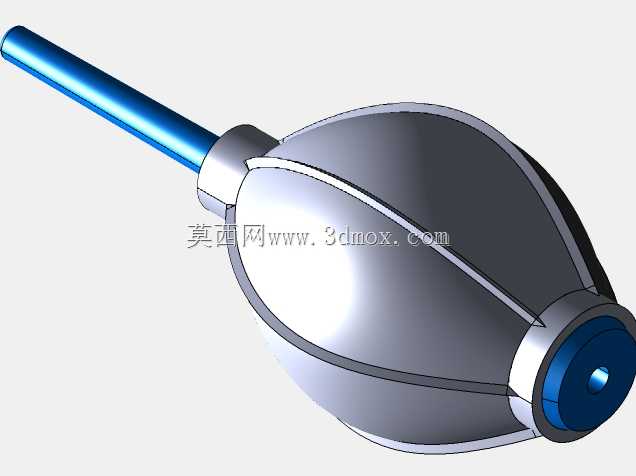

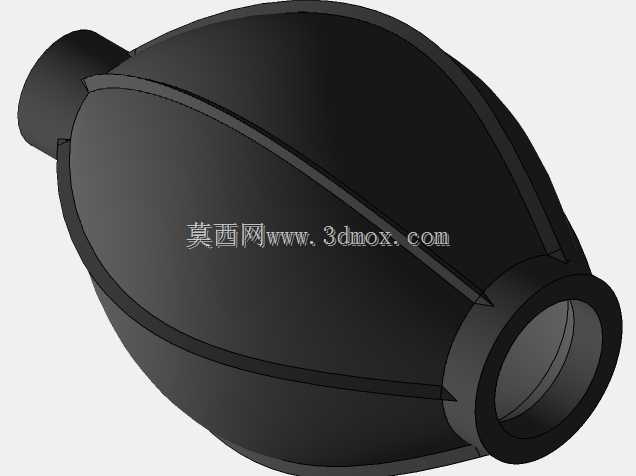

　　从结构设计来看，整体采用椭球形橡胶气囊作为主体储压结构，椭球的曲面弧度完全贴合人手握持的掌心轮廓，挤压时受力均匀，单次按压即可排出气囊内80%以上的储气量，松开后依靠橡胶自身的高回弹性快速复位进气，无需额外配置复位弹簧，既简化了整体结构，也避免了金属弹簧长期使用生锈污染内部气路的问题。气囊表面设计有三道沿长轴分布的内凹加强筋，既可以避免反复挤压后橡胶壁出现无规则褶皱导致的疲劳开裂，也能在握持时增加摩擦力，防止手上沾有油污时工具滑脱。

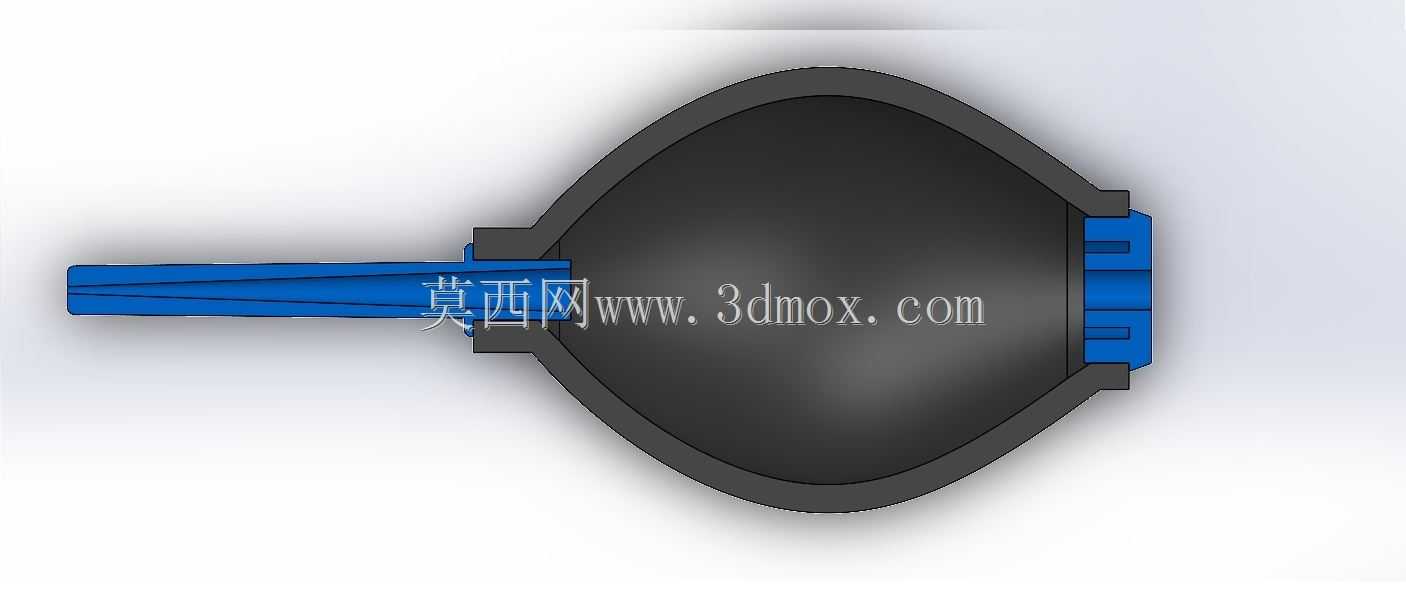

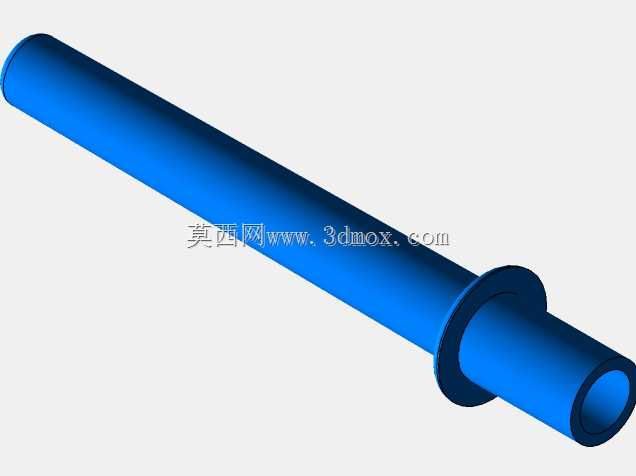

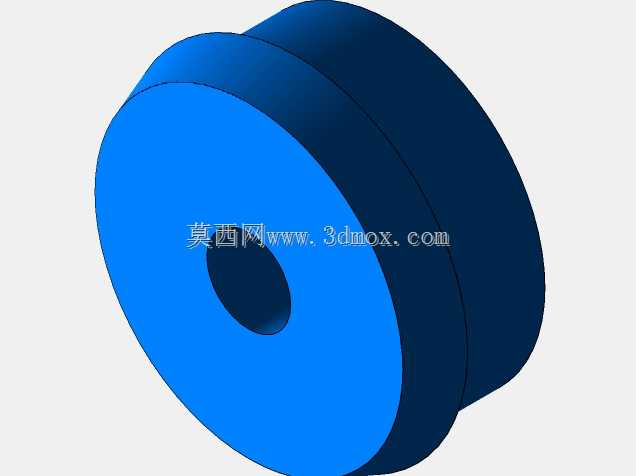

　　两端的功能部件分别为进气端盖与出气嘴，均采用硬质塑料材质制作，与橡胶气囊的连接采用过盈配合加环形卡边的结构，装配时直接压入气囊端部的预制开口，卡边嵌入橡胶壁的环形槽内，无需额外粘接即可保证气密性，长期反复挤压也不会出现松脱漏气的问题。进气端盖中心设置有单向进气阀，仅在气囊复位扩张时开启进气，挤压时阀门自动封闭，保证所有气流从出气嘴端定向喷出，不会出现反向漏气导致气压不足的问题。出气嘴采用细长锥形直杆设计，端部孔径收窄至1.5mm，能够将气流压缩为高速细流，可深入宽度2mm以上的狭窄缝隙完成吹扫，出气嘴与气囊主体的连接位置做了圆弧过渡，避免直角结构导致的气流紊流损失，保证出气端的气流压力稳定。

　　设计过程中需要重点控制的尺寸边界包括：气囊主体最大直径控制在65mm，整体长度含出气嘴控制在130mm，适配绝大多数成年人的单手握持尺寸；橡胶气囊的壁厚控制在1.8mm-2mm区间，壁厚过薄会导致挤压后回弹速度慢、使用寿命短，壁厚过厚则会导致按压力度过大，长时间使用手部易产生疲劳；出气嘴的长度设置为45mm，既可以深入常规缝隙，也不会因为长度过长导致气流在管内压力衰减过多。出气嘴端部做了R0.5的圆角钝化处理，避免使用过程中尖锐端部刮伤被清洁的精密器件表面。

　　在材料选型上，气囊主体采用高回弹丁腈橡胶，邵氏硬度控制在45-50度，兼顾挤压手感与抗疲劳性能，长期使用不会出现开裂、硬化的问题；两端塑料部件采用ABS材质注塑成型，表面做哑光处理，避免反光干扰精密操作时的视线。整体结构无多余可拆卸零件，日常使用无需特殊维护，仅需注意避免尖锐物体刺破气囊即可，正常使用工况下按压寿命可达万次以上。
