ASME B16.5标准150磅级焊接颈法兰组

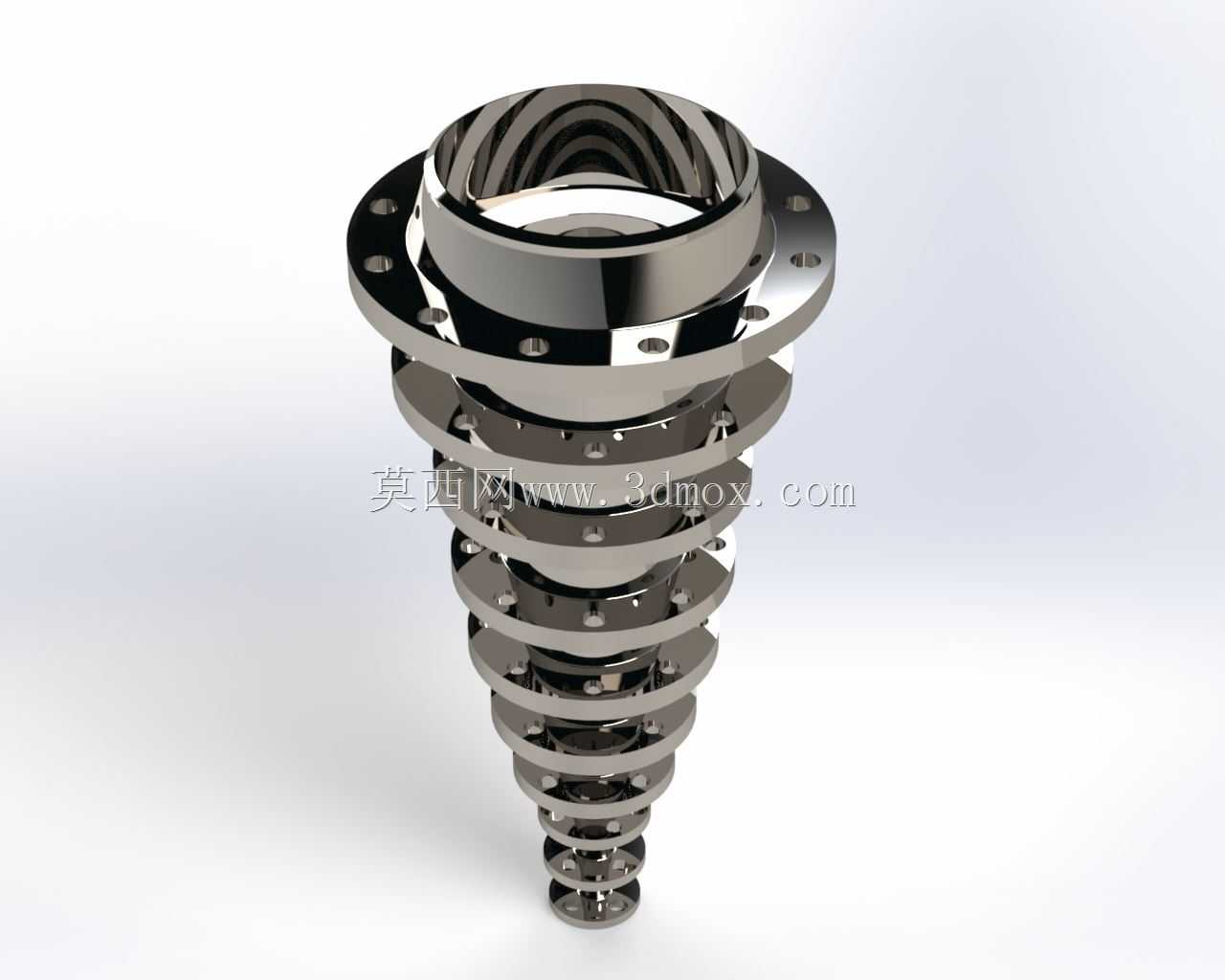

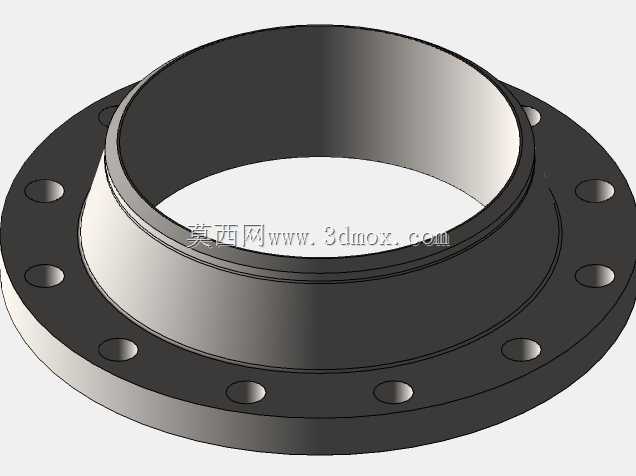

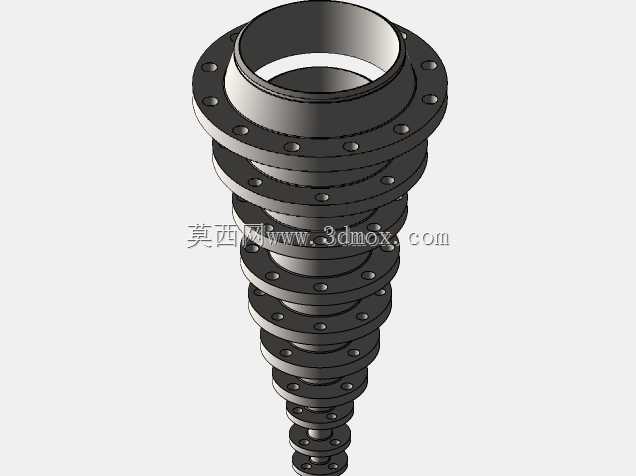

　　在石油化工、市政给排水、食品制药、电力输送等行业的管路系统搭建中，焊接颈法兰是实现管道与管道、管道与设备之间刚性密封连接的核心承压部件，这类带颈对焊结构的法兰，相比平焊法兰拥有更高的结构强度与抗形变能力，能适配中高压、温度波动较大的管路工况。本次呈现的法兰组覆盖1/2英寸到10英寸的常用通径规格，完全遵循ASME B16.5管法兰标准的150磅压力等级设计，材质选用SS304不锈钢，适配多数常规腐蚀工况与洁净管路的使用需求。从结构设计逻辑来看，焊接颈法兰的锥形长颈过渡段是核心受力结构，该段从法兰盘位置平滑过渡到管道对接端，能有效分散管道运行时产生的轴向应力、弯曲力矩，避免应力集中在焊缝位置导致的密封失效或结构开裂；

　　法兰盘上的螺栓孔采用跨中均布设计，安装时可通过对称紧固螺栓，让环形密封面受力均匀，配合对应压力等级的非金属或金属缠绕垫片，就能实现可靠的静密封，防止管路内的流体介质泄漏。在实际安装边界上，不同通径的法兰对应匹配同公称通径的无缝钢管，对接端采用坡口焊接形式，焊缝需做无损检测确保焊接质量，法兰密封面的平面度、粗糙度均严格遵循标准要求，避免因密封面缺陷导致的跑冒滴漏问题。设计这类法兰组时，需要严格核对标准中规定的各通径对应的法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径、颈部厚度、密封面尺寸等参数，确保同标准同压力等级的法兰具备完全互换性，无需额外加工就能直接对接安装；同时锥形颈的过渡圆角、壁厚变化斜率也需要符合应力分散的设计要求，

　　避免在压力波动、管路振动的长期工况下出现疲劳裂纹。这类法兰组常应用在泵阀进出口连接、工艺管线分段对接、设备与管路的接口位置，是管路系统中拆装频次较高、密封可靠性要求严苛的关键连接件，完整的尺寸系列能覆盖从仪表小管到主干管线的全通径连接需求，设计时配套的尺寸统计表可直接用于选型核算、安装预制，减少现场测绘的工作量，提升管路装配的效率与精度。
