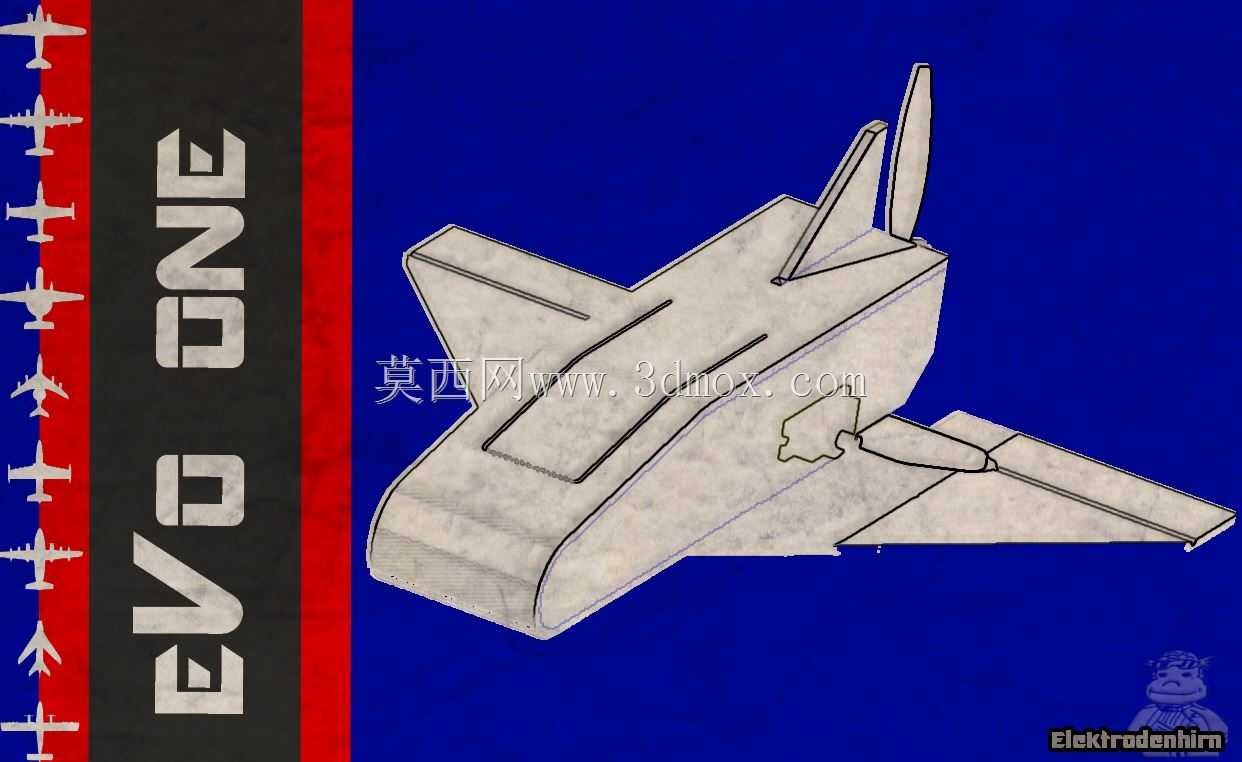

德普朗EVO ONE固定翼航模板材成型结构

　　这款固定翼航模结构采用depron发泡板材作为核心成型材料，整体走无尾飞翼布局路线，设计阶段优先考虑板材弯折加工的工艺可行性，所有曲面过渡均匹配depron板材常温下的最小弯曲半径，避免成型过程中出现板材发白、折裂或者应力集中导致的飞行中断裂问题。从实际应用场景来看，这类轻量板材航模主要面向室内休闲飞行、室外小风环境下的新手练习场景，整机重量控制在极低区间，即便碰撞障碍物也不会造成结构碎裂或者周边物体损伤，对飞手的操作容错度远高于传统轻木或者玻璃钢材质的航模产品。

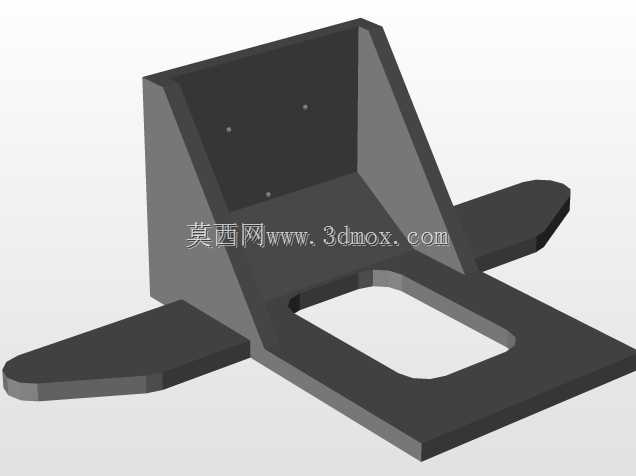

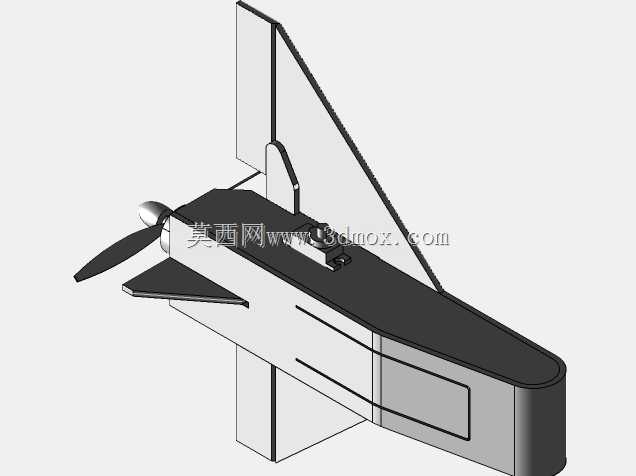

　　结构设计上摒弃了传统固定翼的独立平尾、垂尾结构，将俯仰、航向控制面整合到主翼后缘，双垂尾直接从主翼后缘一体弯折成型，不需要额外的粘接定位工序，加工时只需要按照展开图的刻线位置对板材进行浅深度划痕处理，不需要完全切断板材，就可以沿着划痕将平面板材弯折成三维的机身、主翼、垂尾结构，大幅降低组装时的定位难度，普通爱好者不需要专业的粘接夹具就可以完成整机装配。机身头部预留了动力设备的安装舱位，安装边界匹配常用的22系列外转子无刷电机、9g规格舵机以及2S容量500mAh以内的锂聚合物电池，重心位置设计在主翼弦长30%的位置，不需要额外增加配重块就可以满足静稳定飞行的要求，有效控制整机的起飞重量。

　　主翼采用大后掠角三角翼布局，翼型为平板翼型，完全适配板材加工的工艺特性，不需要对翼面进行额外的打磨修型就可以获得足够的低速升力，翼尖位置做了切角处理，降低低速飞行时的翼尖涡流诱导阻力，提升小半径转弯时的操控稳定性。机身侧面的轮廓做了流线型收窄处理，既可以降低飞行时的正面风阻，也可以在板材弯折时形成自然的结构加强筋，提升整机的抗扭刚度，不需要额外增加碳纤维加强杆就可以满足日常飞行的结构强度要求，进一步降低整机的材料成本与组装复杂度。

　　从安装边界来看，整机展开后的板材尺寸适配常规A0幅面的depron板材下料，不需要进行多块板材的大面拼接，所有粘接位置均为平面搭接，粘接面宽度控制在10mm以上，使用普通的泡沫专用胶水就可以获得足够的粘接强度，不会出现飞行过程中粘接面脱开的问题。舵机安装位设计为嵌入式卡槽结构，组装时只需要将舵机卡入预先留好的卡槽内，不需要额外的螺丝或者胶水固定就可以完成舵机定位，舵机摇臂到控制面的连杆走最短路径，减少传动间隙带来的操控虚位，提升飞行时的操控响应精度。起落架部分没有采用硬质结构，而是利用机身腹部的板材曲面作为滑触面，在草地或者平整铺装地面降落时可以直接利用曲面滑动卸除着陆冲击力，避免硬着陆带来的结构损坏，也进一步减少了整机的零件数量，降低组装与维护的难度。

　　设计阶段充分考虑了depron板材的材料特性，所有弯折位置的刻线深度均控制在板材厚度的三分之一，既保证弯折时的定位精度，也不会因为刻线过深导致弯折位置的结构强度不足，在日常搬运或者轻微碰撞时，弯折位置可以产生一定的弹性形变吸收冲击力，不会出现永久性的结构变形。整机的所有棱角位置均做了圆角过渡处理，既可以降低飞行时的阻力，也可以避免组装或者飞行过程中尖锐棱角划伤操作人员，提升使用过程中的安全性。
