钣金折弯成型V形支撑固定支架

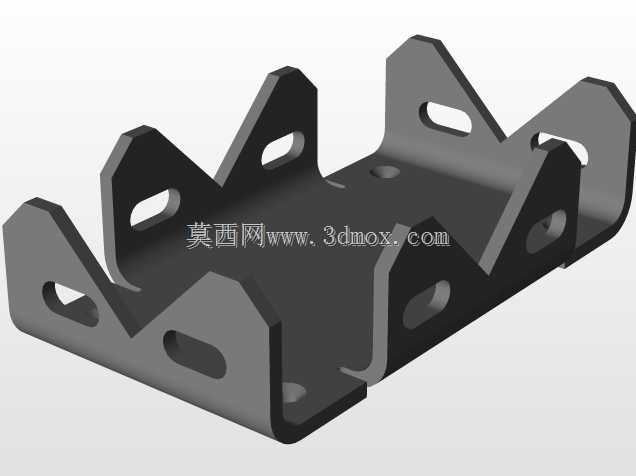

　　在自动化生产线的物料承托工位、小型工装夹具的定位模块、输送线侧边的工件导向单元中，这类V形结构的钣金支架是十分常见的支撑固定构件，其核心作用是为轴类、管类或是带V形定位面的工件提供稳定的侧向限位与底部承托，避免工件在装配、检测或是输送过程中出现径向窜动、位置偏移的问题。不同于铸造或机加工成型的支撑件，这款支架采用钣金折弯工艺制作，整体通过单张板材经落料、冲孔、多道折弯工序一体成型，没有额外的焊接拼接部位，构件整体的一致性更好，批量生产时的成型效率更高，同时板材自身的结构强度经过折弯翻边的强化，完全可以满足中轻载工况下的支撑受力需求。从结构设计的角度来看，支架的主体承托面采用对称式V形开口布局，V形的夹角经过受力核算，

　　能够适配一定直径范围内的圆形截面工件，无需针对单一尺寸工件单独制作定位工装，在小批量多规格的生产场景下适配性更强。支架两侧向上翻折的立边上开设了多组长圆孔与圆孔，长圆孔主要用于安装位置的微调，补偿安装基面的加工误差，避免孔位不对中导致的装配应力，圆孔则用于穿装紧固螺栓，实现支架与安装基面的刚性连接；支架底部的平面上同样预留了安装孔位，可根据实际安装空间选择侧面固定或是底面固定两种安装方式，适配不同设备的安装空间边界。在折弯结构的处理上，所有翻边的折弯半径都按照钣金加工的常规工艺参数设置，避免折弯半径过小导致的板材开裂，或是半径过大导致的成型尺寸偏差；各个开孔的边缘都做了去毛刺处理，防止安装过程中划伤操作人员，

　　也避免工件放置时被毛刺刮伤表面。这类支架的安装边界十分灵活，底部安装面的平面度在成型后会经过简单校形，保证与安装基面贴合时不会出现翘曲，侧面翻边的垂直度控制在合理公差范围内，确保V形承托面的位置精度满足工件定位需求。在实际使用场景中，这类支架常成对布置，分别支撑在长轴类工件的两端位置，两个支架的V形面保持同轴，即可实现工件的稳定放置，方便后续进行装配作业、尺寸检测或是表面处理工序；部分场景下也会在V形面上贴合尼龙或是聚氨酯垫片，避免金属支架直接接触工件表面造成磕碰划伤，适配表面质量要求较高的工件支撑需求。相较于实心的机加工支撑块，这款钣金支架的自重更轻，安装搬运更加便捷，同时材料利用率更高，批量制作的成本更低，

　　在对支撑强度要求不是极高的工况下，完全可以替代传统的机加工支撑件，降低设备的整体制造成本。设计过程中需要重点核算折弯工序的展开尺寸，保证每一道折弯后的成型尺寸符合设计要求，尤其是V形面的夹角精度，会直接影响工件放置后的定位精度，需要在折弯成型后通过专用检具做抽样检测；各个安装孔的孔位公差需要匹配常用的紧固件规格，避免出现螺栓无法穿装的问题。另外，支架的边角位置都做了小的倒角处理，去除尖锐的边角，提升安装使用过程中的安全性。在一些轻型的物料架、周转车的定位结构中，这类V形支架也常被用于固定管状物料，避免物料在周转过程中滚动掉落，其多安装孔的设计可以方便调整支架的安装间距，适配不同长度的物料存放需求，适用场景十分广泛。
