  在流体输送系统的工程选型与结构设计环节,涡轮泵作为依靠叶轮旋转动能实现流体增压输送的核心部件,常被应用在小流量高扬程的工况场景中,覆盖小型动力装置流体循环、工业设备冷却回路、专用流体输送管路等多个实际使用场景。从实际功能逻辑来看,这类涡轮泵的核心作用是通过高速旋转的叶轮对进入泵腔的流体做功,将机械能转化为流体的压力能与动能,最终通过蜗壳结构的导流汇集,将增压后的流体从出口管路输送到目标回路中,相比普通容积式泵,同功率参数下它的输出流量连续性更好,运行过程的压力脉动更小,适合对输送稳定性有要求的回路设计。

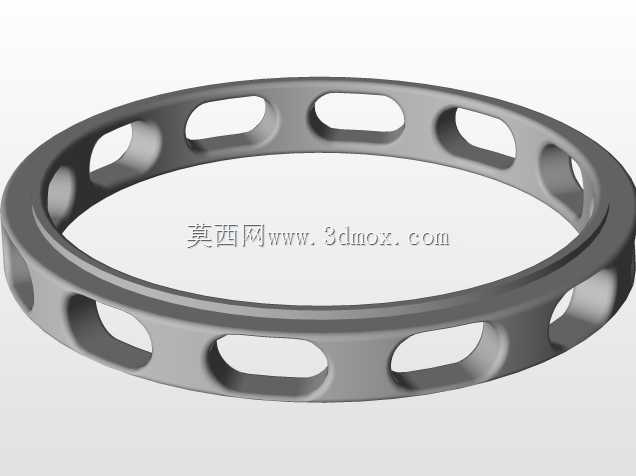

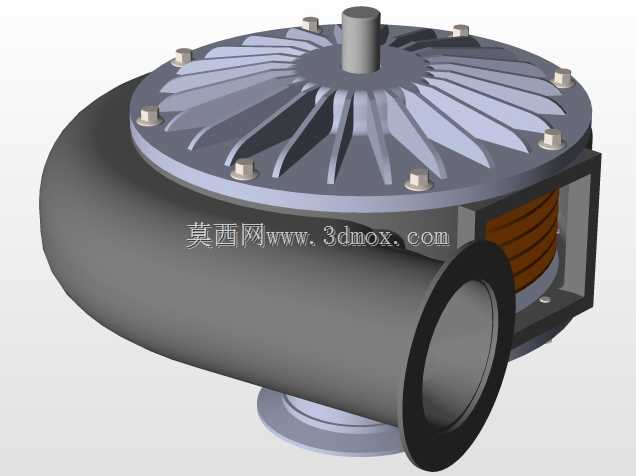

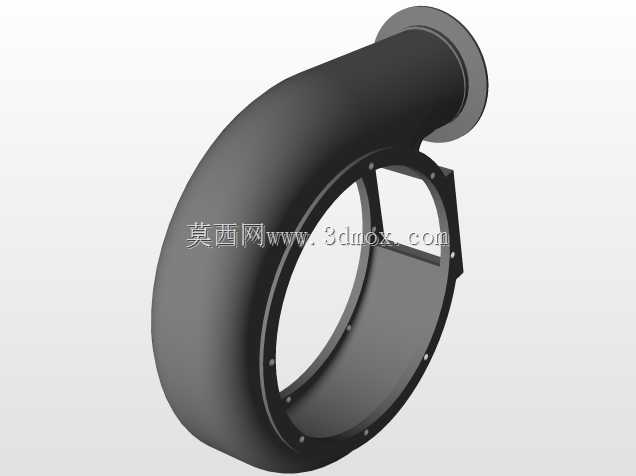

  从结构设计思路来看,这个涡轮泵的整体布局采用了经典的悬臂式叶轮布置方案,叶轮直接安装在动力输出轴的端部,轴系穿过泵体端盖位置设置了密封结构,避免泵腔内的流体沿轴间隙泄漏。泵体的蜗壳流道采用等变截面设计,从叶轮外缘的切线位置开始,流道截面顺着流体甩出的方向逐步扩大,能够有效降低流体在蜗壳内的流动损失,把叶轮输出的动压更高效地转化为静压,减少不必要的能量耗散。叶轮部分采用径向直叶片加导流曲面的组合结构,叶片从轮毂位置向外缘平滑延伸,叶片入口角度匹配流体轴向进入的流向,能够降低流体进入叶轮时的冲击损失,提升叶轮的做功效率;叶轮外缘和蜗壳内壁之间预留了合理的装配间隙,既避免旋转过程中叶轮和泵体发生刮蹭,也不会因为间隙过大造成过多的流体回流损失。

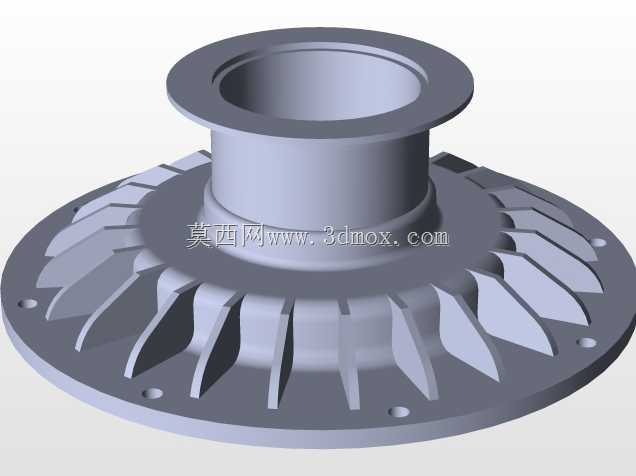

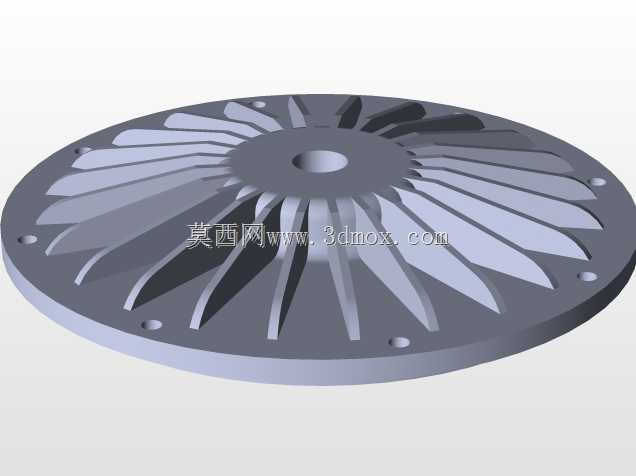

  泵体的上下端盖采用螺栓圆周均布的紧固方式,沿端盖法兰的圆周方向均匀布置紧固螺栓,能够保证端盖和泵体结合面的压力均匀分布,避免局部密封不严出现泄漏;端盖和泵体的结合面可以根据输送介质的特性选择适配的密封垫片,满足不同温度、不同腐蚀特性流体的密封要求。动力输入轴从上端盖的中心位置伸出,轴和端盖之间的位置预留了密封件与轴承的安装空间,实际装配时可以根据转速要求选择深沟球轴承或者角接触轴承,承受叶轮旋转产生的径向力与少量轴向力,保证轴系运行的稳定性。泵体的入口采用轴向底部布置的方式,流体从泵体下方的入口沿轴向进入叶轮中心区域,能够顺着叶轮的旋转方向均匀进入各个叶片流道,避免入口流道的偏流造成叶轮受力不均;出口采用蜗壳切线方向的水平布置,和现场管路对接时可以直接通过法兰或者管螺纹连接,不需要额外加装转向接头,减少管路的局部阻力损失。

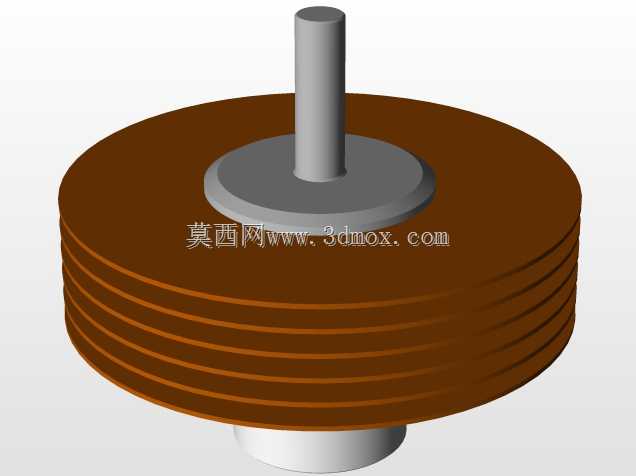

  从安装边界的角度来看,这类涡轮泵的安装固定依托泵体下方的入口法兰结构,安装时需要保证入口管路和泵轴的同轴度偏差在允许范围内,避免管路应力传递到泵体上造成轴系偏斜,加剧轴承和密封件的磨损。整体外形的径向尺寸以蜗壳的最大外圆为边界,轴向尺寸从下端入口法兰端面到上端动力输入轴的轴端为止,现场布置时需要在动力输入轴的连接端预留足够的装配空间,方便和驱动电机或者其他动力源进行对接,同时在泵体的周向预留螺栓紧固、密封件更换的操作空间,方便后期的维护检修。在实际建模过程中,各个部件的配合公差需要结合实际加工工艺设定,比如叶轮和轴的配合采用过渡配合保证同轴度,端盖和泵体的定位采用止口结构定位,保证装配后端盖和泵体的同轴度,避免叶轮旋转时出现偏磨;螺栓孔的位置度公差需要控制在合理范围内,保证装配时螺栓能够顺利穿入,不会出现强行装配造成的部件变形。另外,泵体侧面露出的绕组结构提示这是集成式的驱动设计,将驱动部分和泵体做了一体化集成,减少了独立驱动架的安装环节,整体结构更加紧凑,适合安装空间受限的应用场景,这种集成设计也对泵体的散热结构提出了要求,绕组工作产生的热量可以通过泵体的金属壳体向外散发,同时流经泵腔的流体也能够带走部分热量,保证驱动部分的工作温度在合理范围内。
