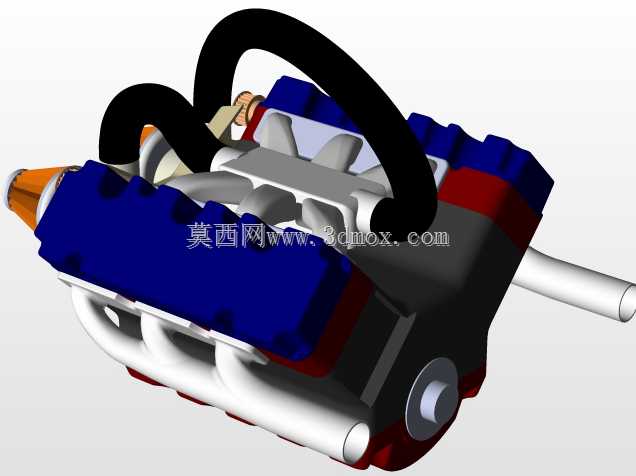

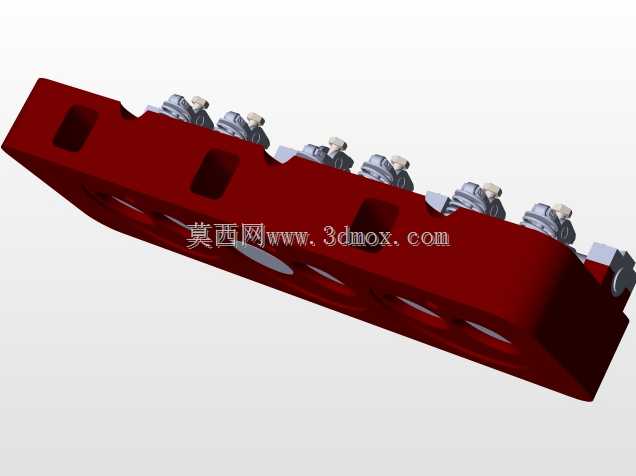

在乘用车辆、轻型商用车辆的动力匹配场景中,V型六缸动力单元始终占据着动力平顺性与输出扭矩平衡的核心生态位,这套结构模型完整还原了量产V6动力单元的核心装配关系,可直接用于动力舱布局校核、教学演示、结构原理拆解等实际工程场景。从实际装车用途来看,这类动力单元多用于中高端乘用车、中小型公务船舶、固定式工业发电机组的动力源,能够在较宽的转速区间内输出稳定扭矩,相比直列六缸结构,其轴向长度缩短近三分之一,更适配前置前驱、横置动力布局的车型安装需求,同时V型夹角的布置能够抵消一阶与二阶往复惯性力,运行时的整机振动水平远低于同排量直列四缸单元,能够大幅降低动力总成悬置系统的设计难度。从功能特性层面拆解,模型完整还原了两侧缸盖、分体式缸体、

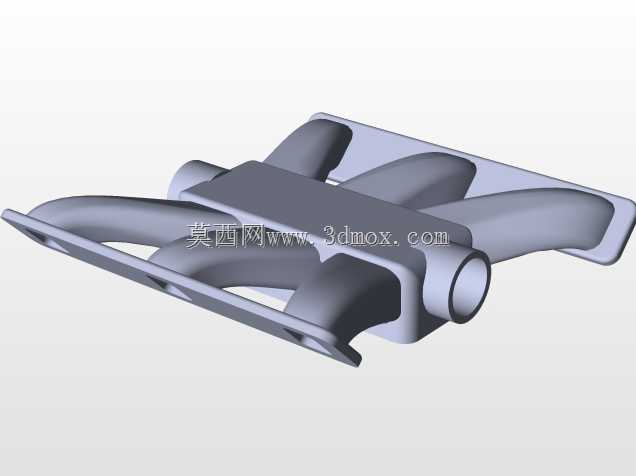

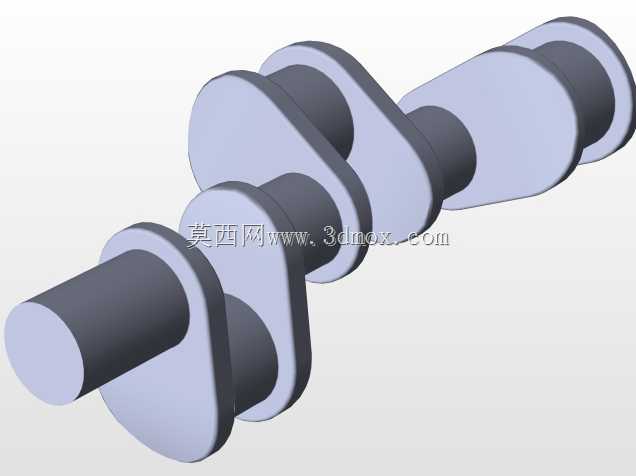

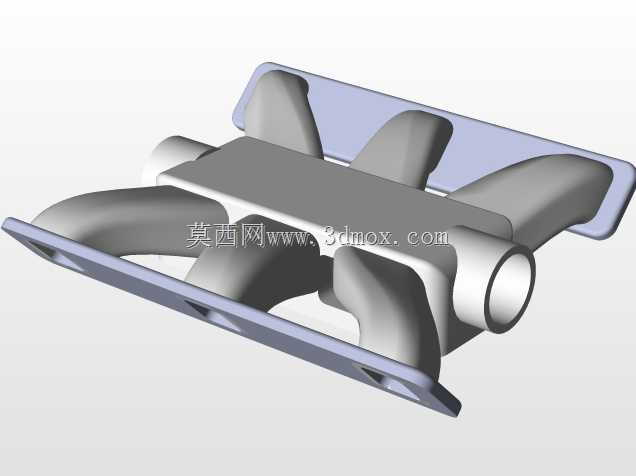

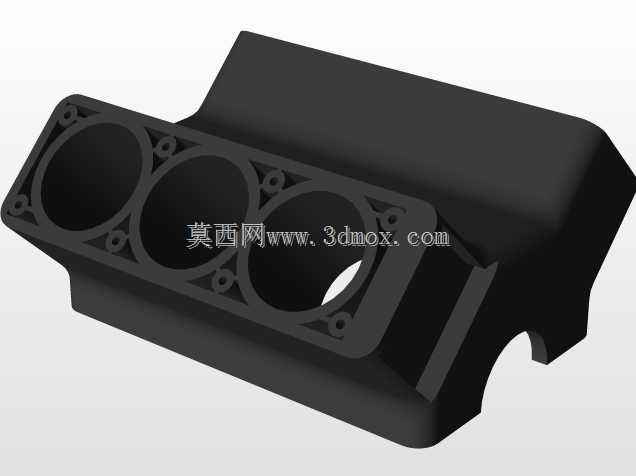

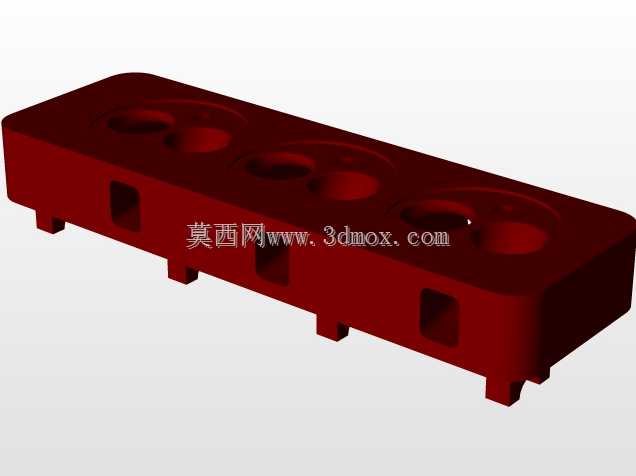

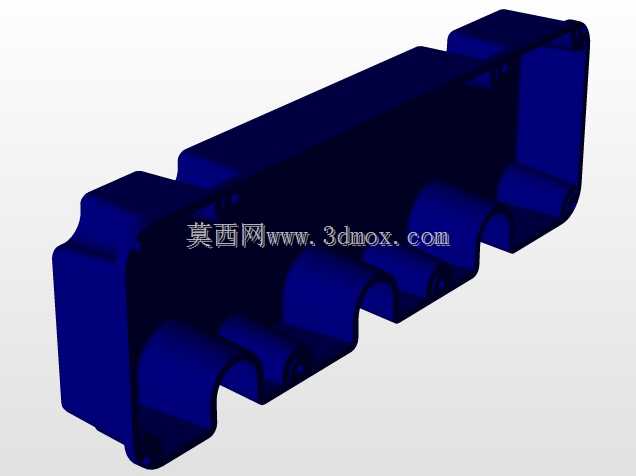

集成式排气歧管、弧形进气总管、曲轴输出端、前端附件驱动接口的全部结构,每一处配合面都预留了实际生产中的密封面余量,缸体上的加强筋布局完全参照量产铸造件的工艺要求设计,既能够保证缸体在高爆发压力下的结构强度,又能通过合理的筋位走向避免铸造应力集中问题。设计思路上,这套结构优先考虑了动力总成的安装兼容性,两侧缸盖的进排气接口采用对称式布局,能够适配不同车型的进排气走向布置,不需要对缸体主体结构做修改就能适配左舵、右舵车型的动力舱管线布局;曲轴的输出端法兰尺寸参照通用乘用车动力匹配标准设计,能够直接对接不同规格的液力变矩器、手动变速器输入轴,不需要额外设计转接法兰。从安装边界尺寸来看,这套V6动力单元的总宽度控制在680mm以内,

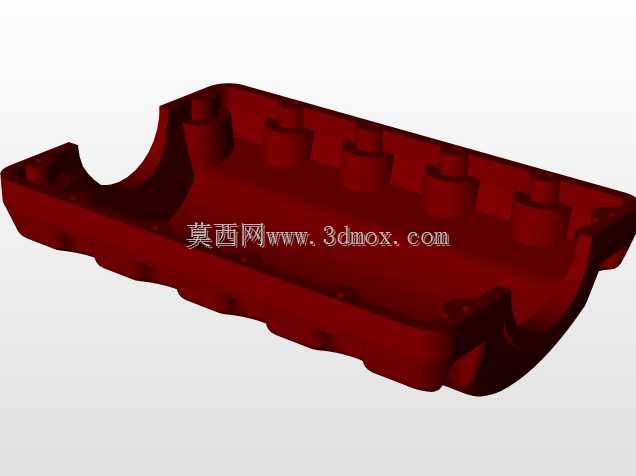

总高度(含进气歧管)为720mm,轴向长度(含前端附件轮系、后端飞轮壳)为760mm,能够适配绝大多数B级以上乘用车的前舱安装空间,缸体两侧的悬置安装点位置经过多轮布局优化,其重心恰好落在两侧悬置点的连线中点位置,能够将动力运行时的振动传递率降到最低;油底壳的最小离地间隙预留了120mm的安全余量,能够满足车辆在常规非铺装路面行驶时的通过性要求,不会出现油底壳磕碰破损的风险。进排气系统的设计上,弧形的进气总管能够为两侧三缸提供均等的进气压力,避免不同气缸进气量偏差导致的运转不稳问题,排气歧管采用等长设计,能够让各缸排出的废气在汇总管内形成稳定的脉冲气流,既能够提升排气效率,也能为后续涡轮增压系统的匹配预留足够的改装空间。

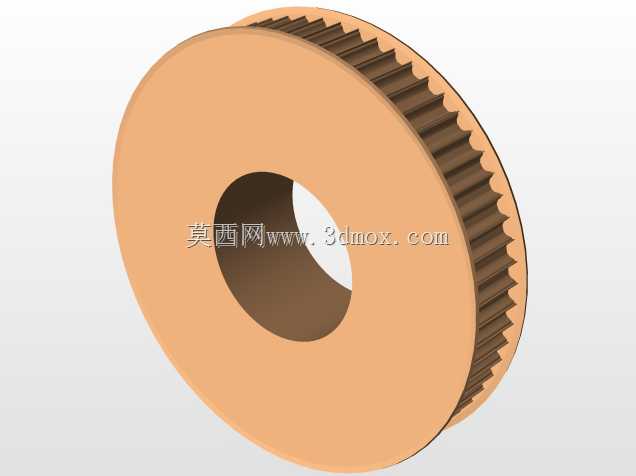

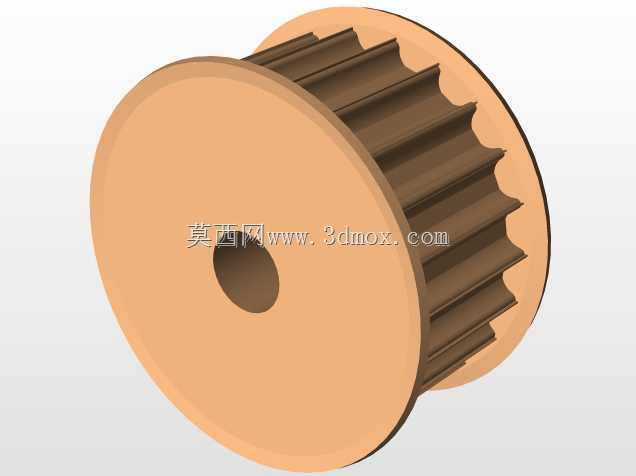

缸体内部的水道布局采用交叉流式设计,冷却液从缸体一侧进入,分别流经两侧缸套周围的水套,最终从缸盖前端的出水口汇总流出,能够保证每一个气缸的工作温度偏差控制在5℃以内,避免出现局部过热导致的缸套变形、活塞拉缸等故障。这套模型的所有装配关系都完全按照实际量产的装配工艺设计,缸盖螺栓的布置位置、螺栓间距都符合内燃机设计的规范要求,能够保证缸垫的密封压力均匀分布,在高爆发压力工况下不会出现漏气、漏水的问题;前端的附件驱动轮系布局预留了发电机、空调压缩机、转向助力泵、水泵的安装位置,张紧轮的布置位置能够保证各附件皮带的包角满足传动要求,不会出现皮带打滑、异响的问题。对于从事整车动力匹配、内燃机结构教学、动力总成改装的从业者来说,这套结构能够直观展示V6动力单元的核心布局逻辑,在做动力舱总布置时可以直接参考其安装点位置、外围轮廓尺寸,大幅减少前期布局校核的工作量,也可以作为原理教学的具象化载体,让学习者快速理解V型内燃机的结构组成与动力传递路径。
- 上一篇:V6内燃机用汽车发动机曲轴结构设计
- 下一篇:波音777配套大涵道比涡扇喷气动力装置
- 全部评论(0)
- 模板大小: 25.81 MB
- 售价:5金币
- 下载次数: 122
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWOR
- 软件分类: 发动机
