两轮车用螺旋弹簧式液压减震结构

　　日常通勤用的电动两轮车、轻型摩托以及非机动自行车的行驶平顺性，很大程度上依赖前后悬挂的减震部件，这类部件需要同时承担车身支撑、路面冲击缓冲、振动衰减的多重作用，不能单纯依靠弹簧的形变来完成所有功能——如果只有弹性元件没有阻尼结构，车辆经过颠簸路面后会持续出现往复弹跳，不仅会让骑乘者产生明显的晕眩感，还会导致车轮抓地力大幅波动，直接影响制动距离与转向操控的稳定性。

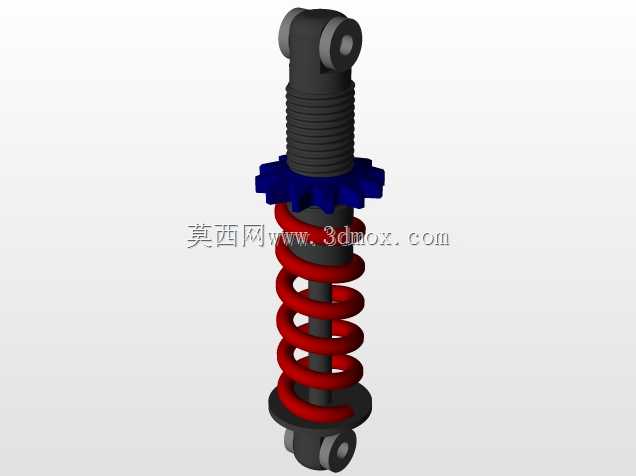

　　这款减震结构采用了圆柱螺旋压缩弹簧与筒式阻尼芯同轴布置的经典方案，上下两端都采用了带铰接孔的吊耳结构，上端吊耳用于连接车架或后平叉的上安装位，下端吊耳连接轮轴侧的安装支座，铰接孔内预留了衬套安装空间，实际装配时可以压入橡胶衬套或者金属复合衬套，既能够缓冲安装位的微小错位，也可以过滤一部分高频的细碎振动，避免金属铰接位置出现硬接触异响与异常磨损。阻尼芯的外露杆体部分做了防尘结构设计，上端带有螺纹调节段，配合蓝色的调节齿圈，可以通过旋转齿圈改变弹簧的预压缩量，以此适配不同负载下的支撑需求：单人骑行时可以调小预压量获得更柔和的滤震效果，双人承载或者携带较重行李时，增大弹簧预压量就能避免减震触底，保证足够的支撑余量。

　　设计过程中首先要确定的是核心行程参数，这类轻型两轮车的后轮减震工作行程通常控制在50到80毫米区间，行程过短会导致大冲击下容易出现刚性撞击，行程过长则会让整个减震的结构长度过大，挤占两轮车后座下方的储物空间，同时也会改变车辆的重心高度，影响低速行驶时的操控灵活性。弹簧的参数匹配需要结合整车整备质量与额定负载计算，弹簧刚度不能选得过高，否则经过小颠簸时弹簧形变量不足，振动会直接传递到车架，骑乘体验偏硬；刚度过低则会在重载时出现弹簧压并的情况，失去缓冲作用。阻尼阀系的匹配要和弹簧刚度对应，复原阻尼的设定要能够拉住弹簧回弹的速度，避免弹簧快速回弹产生的抛跳感，压缩阻尼则相对柔和，保证冲击传入时弹簧能够顺畅压缩，不会产生生硬的顶脚感。

　　从安装边界来看，这款减震的上下吊耳铰接孔中心距在完全伸展状态下需要和车架安装位的设计尺寸匹配，误差要控制在±2毫米以内，否则装配时会出现强制拉扯的装配应力，长期使用会导致吊耳位置出现疲劳断裂。弹簧的外径尺寸要和周边的车架管件、平叉结构预留至少10毫米以上的安全间隙，避免减震压缩摆动时弹簧和周边金属部件发生摩擦，导致弹簧表面防锈层破损，提前出现锈蚀断裂的问题。阻尼筒的下端和弹簧接触的位置设置了弹簧定位座，上端调节齿圈位置也有对应的弹簧限位台阶，保证弹簧在压缩、伸展过程中不会出现径向窜动，避免弹簧出现偏磨。

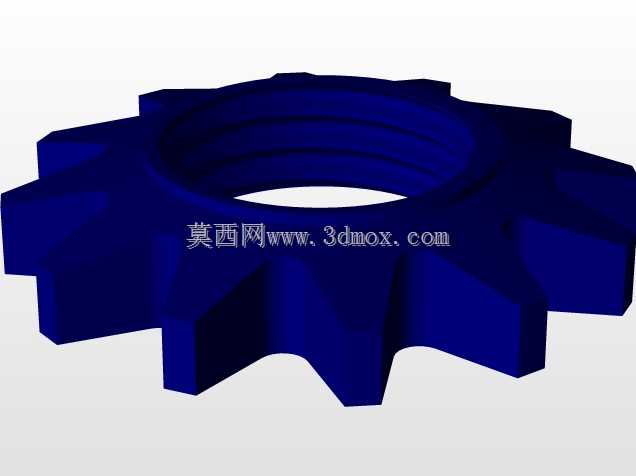

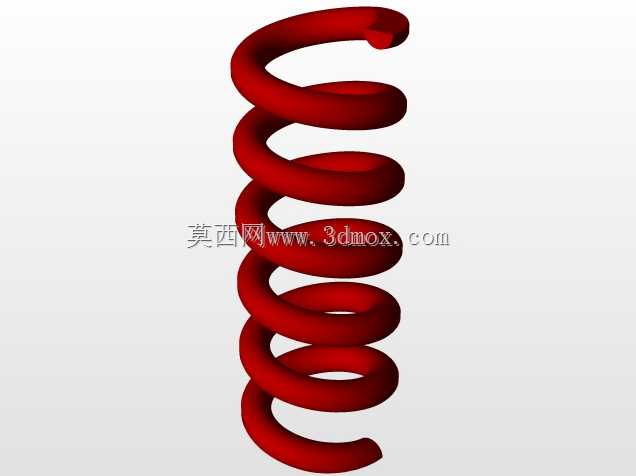

　　实际使用场景中，这类减震不仅要应对平整铺装路面的微小振动，还要能够承受过减速带、坑洼路面的瞬时大冲击，所以阻尼芯的杆体表面需要做硬化处理，提升耐磨性能，密封结构要兼顾防尘与防漏油的能力，避免长期使用后阻尼油渗漏导致阻尼失效。弹簧的表面采用喷塑处理，红色的塑层既能够起到防锈作用，也能和整车的外观配色形成搭配，兼顾实用与外观协调性。上端的调节齿圈做了外齿结构，不需要专用工具，用普通的勾形扳手甚至硬度合适的金属片就可以转动调节，方便用户根据自身使用场景调整减震的软硬程度，不需要到维修门店就能完成参数微调。
