慧鱼组合式曲柄传动机构装配模型

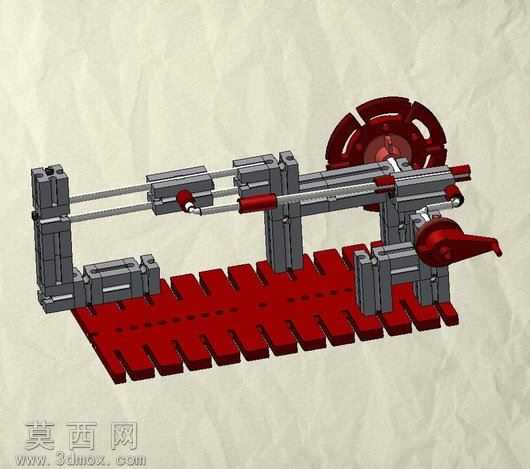

本模型为基于慧鱼构件搭建的曲柄传动组合机构，整体采用三维参数化建模方式完成全构件复刻，建模过程中严格遵循慧鱼标准构件的尺寸规范，对每一块拼接底板、立柱支架、滑动导杆、曲柄轮盘、传动摇臂都进行了精准的尺寸约束与几何定位，确保所有构件的拼接孔位、卡槽尺寸完全匹配实际拼装逻辑，无干涉错位问题。渲染阶段采用哑光工业材质表现灰色塑料构件的磨砂质感，对红色功能构件赋予饱和度适中的半哑光工程塑料材质，还原慧鱼教具特有的材质观感，背景采用浅米色褶皱肌理衬底，搭配柔和的侧上方打光，弱化生硬阴影，清晰呈现机构的层级装配关系与构件轮廓。模型完整还原了双导杆滑动配合的传动结构：底部为带等距拼接卡槽的红色安装底板，作为整个机构的装配基准，多组灰色立式支架通过底板卡槽固定，支撑两根平行的光滑滑动导杆，导杆上装配两组可沿轴向滑动的滑块组件，滑块与红色曲柄传动件通过铰接结构连接，侧端的红色大直径曲柄轮盘作为动力输入构件，转动时可通过铰接连杆带动滑块沿导杆做往复直线运动，侧方延伸的红色摇臂可直观展示动力传输的运动轨迹。设计过程中优先还原机构的运动逻辑合理性，对铰接位置的转动间隙、滑块与导杆的配合间隙都做了符合实际装配的预留，既保证模型外观的还原度，也可支持后续的运动仿真验证，清晰展示曲柄滑块机构将回转运动转化为直线往复运动的核心传动原理，所有构件的装配逻辑完全遵循慧鱼模型的实际拼装流程，可直接作为机械原理教学的可视化演示模型使用。
