立式单工位冲压成型模具结构设计

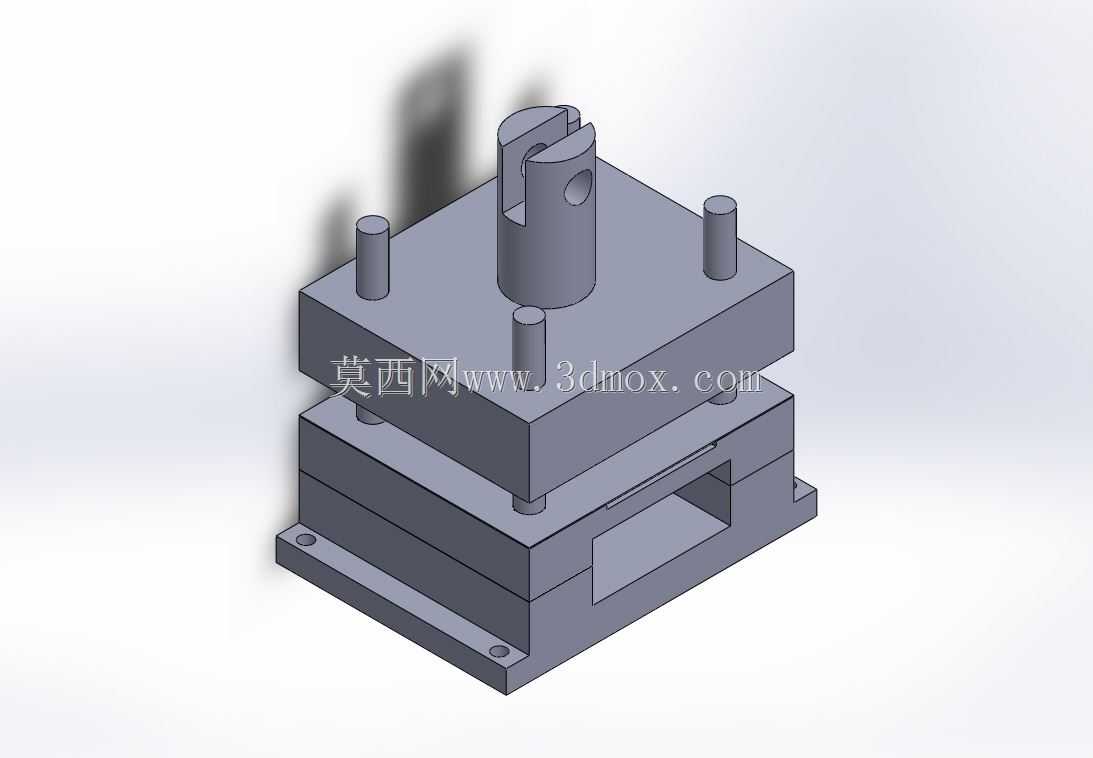

　　这套立式单工位冲压成型模具，主要面向小型五金零件的冲裁、浅拉伸成型工序，常见应用于电子五金接插件、小型家电金属结构件、汽配小冲压件的批量生产场景，适配常规开式单点压力机的安装接口，可直接挂载在对应吨位的压机滑块与工作台面完成生产作业。从结构布局来看，整套模具采用标准后侧导柱模架的衍生设计，四根等直径导向导柱分别布置在模架四角位置，导柱与导套采用H7/h6间隙配合，合模过程中可保证上下模的对位精度控制在0.02mm以内，避免合模错位导致的零件毛刺过大、模具啃模损伤问题。上模部分集成了成型凸模与模柄连接结构，顶部的带孔连接耳结构可直接与压机滑块的T型槽挂接固定，无需额外加工过渡连接法兰，安装时仅需校准模柄与滑块中心孔的同轴度，

　　锁紧压板即可完成上模固定，大幅缩短换模调试的辅助时间。下模部分设置了一体式凹模型腔与安装底座，底座四周预留了贯通的U型安装槽，可适配不同工作台T型槽间距的压力机，安装时无需重新打孔适配，直接通过T型螺栓锁紧即可完成固定，底座侧面开设的漏料窗口可直接将冲压完成的工件或废料滑落至压机下方的收料槽，无需额外设置顶料机构即可实现顺畅排料，避免废料堆积在型腔内导致的合模干涉问题。设计过程中，模架各层板的厚度经过刚度校核，上模座、下模座采用45号钢调质处理，硬度控制在HB220-250区间，既保证足够的承压刚度，避免长期冲压受力导致的模架变形，又具备足够的韧性，承受冲压瞬时冲击载荷时不会出现开裂问题。导柱导套组件采用20Cr钢渗碳淬火处理，

　　表面硬度达到HRC58-62，配合面粗糙度控制在Ra0.8以下，长期往复合模运动时磨损量极小，可保证模具在十万次冲压行程内的对位精度不出现明显衰减。凸模与凹模的工作刃口预留了修磨余量，每次刃口磨损后仅需拆卸刃口块进行平面磨床修磨，无需更换整套模架，大幅降低模具的后期维护成本。从安装边界尺寸来看，整套模具闭合高度适配常规16吨-25吨开式压力机的闭合高度调节区间，最大开模行程满足浅拉伸类零件的取件空间需求，操作人员可直接从模具正面完成工件取放，无需额外加装自动送料机构即可完成手动小批量生产，若搭配滚轮送料架也可实现连续自动化冲压作业。整套模具的导向结构除了四角导柱外，在凸模侧还设置了辅助定位挡块，合模前可对条料进行预定位，

　　保证每一次冲压的料边定位误差控制在0.1mm以内，避免零件出现缺料、边距不均的质量问题。下模的凹模型腔周边设置了弹性压料装置（图中未完全展示内部弹性组件），冲压过程中可先压紧条料再完成成型动作，避免零件成型过程中出现材料拉裂、起皱的缺陷，成型后的零件表面平整度可达到IT12级精度要求，满足常规五金零件的尺寸公差要求。在实际生产场景中，这类模具多用于小批量多品种的五金件生产，换模时仅需更换凸模与凹模的工作镶块，模架部分可通用，大幅降低不同零件的模具开发成本，对于小型五金加工厂的柔性生产需求适配性极强。设计时充分考虑了加工工艺性，模架各板件的外形均采用直角铣削加工，无复杂曲面结构，普通立式铣床即可完成粗加工，平面磨床完成基准面精加工，无需五轴加工设备即可完成整套模具的加工制造，加工周期短，制造成本低，非常适合快速打样与小批量生产的需求。
