铝合金板高压成型模具结构设计

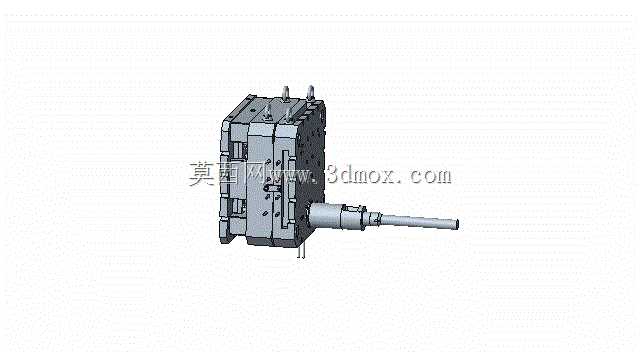

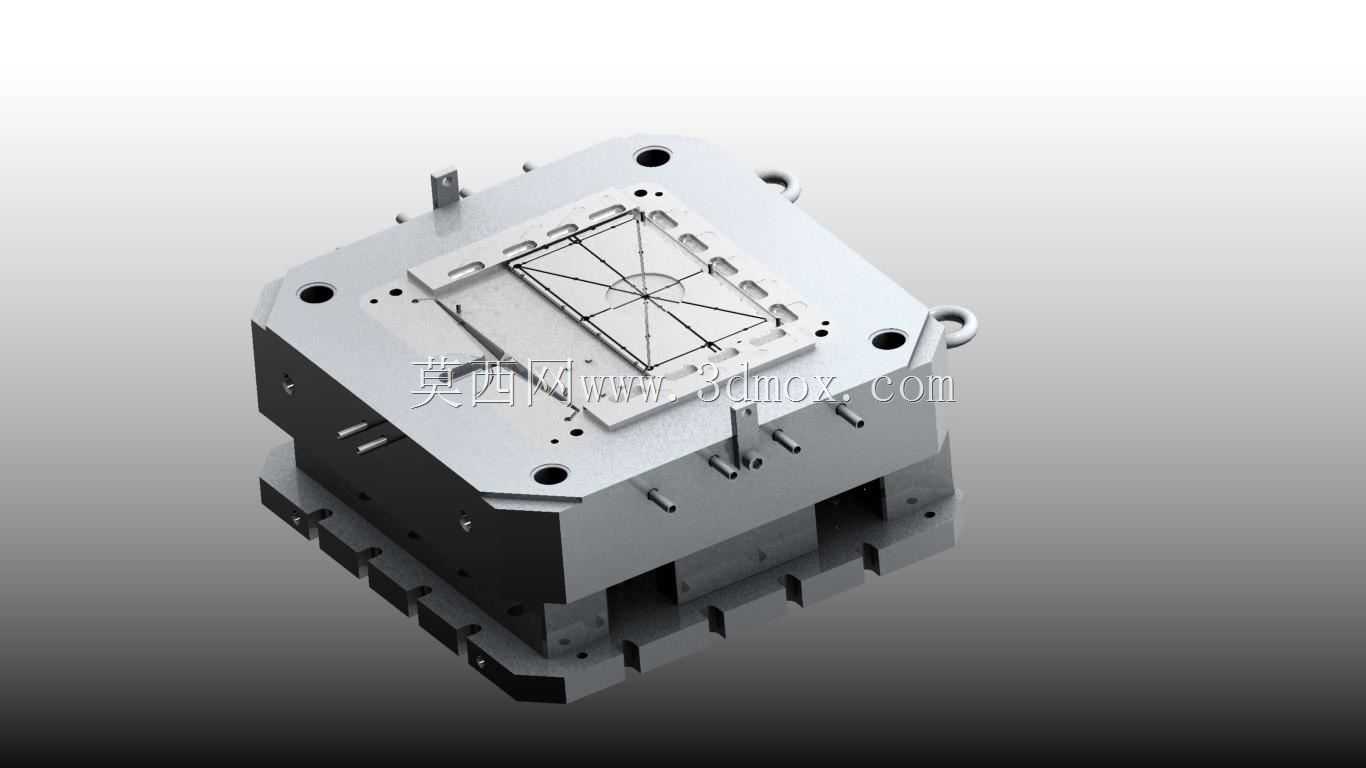

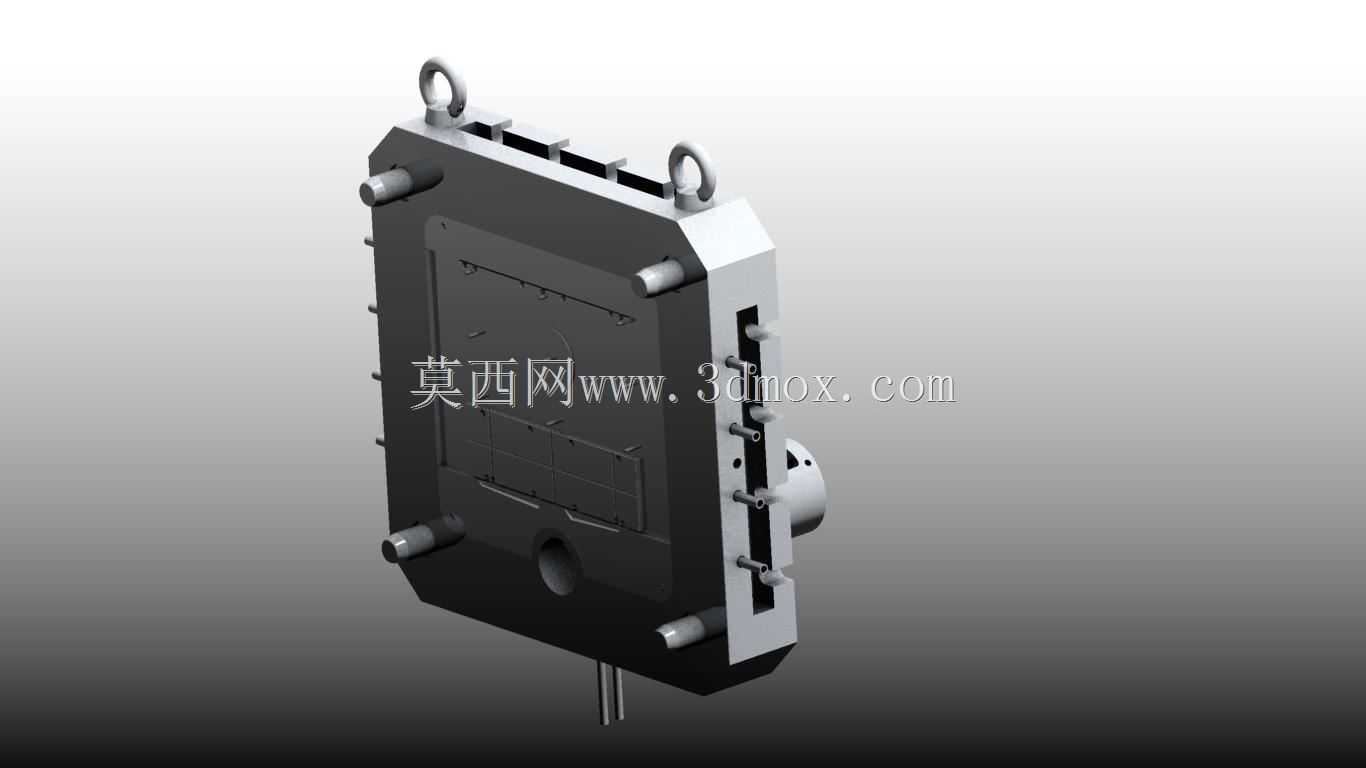

　　这套铝合金板高压成型模具，主要面向新能源汽车电池包铝合金盖板、消费电子薄壁铝制壳体、工业铝型材配套连接板这类大平面薄壁铝件的批量生产场景，在高压成型产线中承担核心成型工位的工装功能，区别于普通冷冲压模具，其结构设计适配铝合金材料高压下的流变特性，避免成型过程中出现拉裂、起皱、回弹超差的常见问题。从实际产线适配角度看，模具整体采用叠层式模架结构，上下模座采用45号钢调质处理，边角设置的吊装环直接适配车间通用2T行车的吊装挂钩，无需额外制作吊具，模座四周的定位销孔采用H7公差加工，安装时可直接与压机台面的T型槽定位块配合，安装边界预留了120mm的安全操作间隙，适配台面尺寸在1200mm*1000mm以上的四柱液压机，

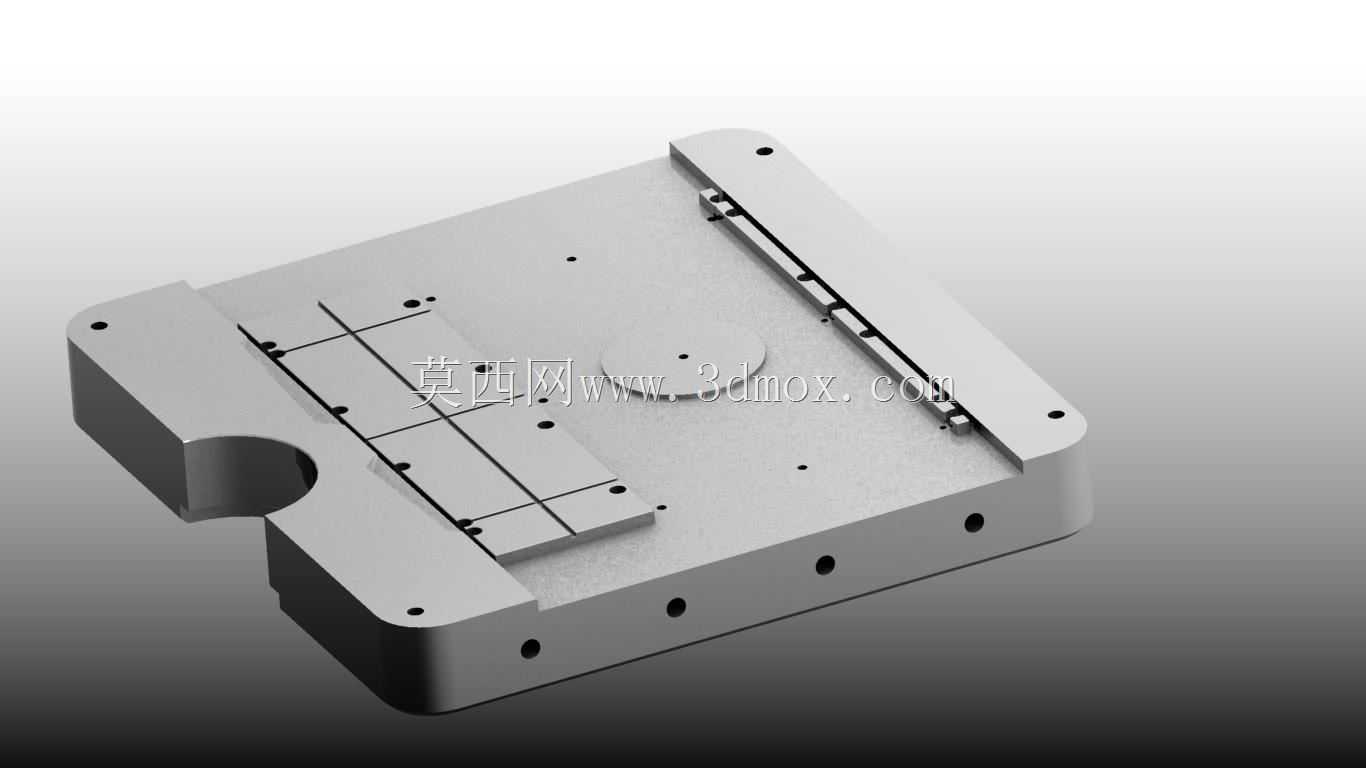

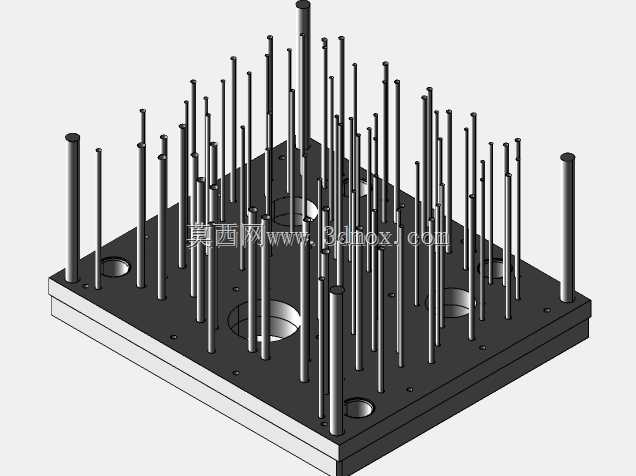

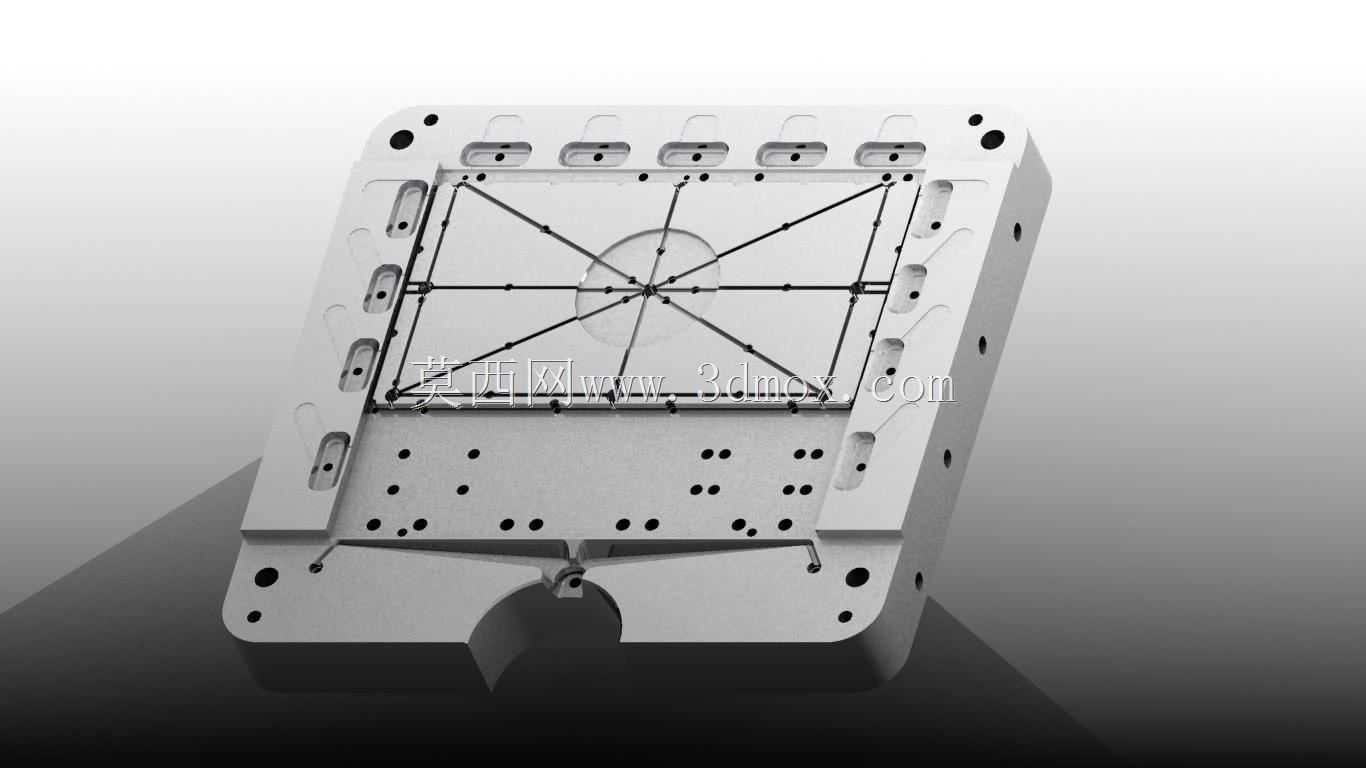

　　无需对现有压机台面做额外改造。模具核心的成型型腔区域，针对铝合金板料的流动特性做了渐变式圆角设计，进料口圆角从R8过渡到R3，避免高压进料时铝料在转角处出现应力集中导致的开裂，型腔表面做了渗氮处理，表面粗糙度达到Ra0.8，减少铝料成型时的粘模风险，不需要每次生产都喷涂大量脱模剂，能有效提升连续生产的节拍。模具的导向结构采用四组独立导柱导套配合，导柱设置在模座四角，导套内部加装自润滑铜套，连续开合模10万次以内不需要额外加注润滑脂，减少日常维护的工作量，同时导柱的伸出长度比合模行程长25mm，合模过程中导柱先进入导套完成定位，避免上下模错位导致的型腔啃伤。顶出结构采用多顶杆均匀排布设计，顶杆位置对应成型件的非外观面，

　　顶出行程设置为45mm，刚好能将成型后的铝合金板件顶出型腔15mm，方便操作人员或者机械手取件，不会因为顶出行程过大导致工件掉落变形，也不会因为行程过小出现取件卡滞。冷却水路采用随形排布设计，在型腔下方15mm处设置环形冷却通道，通道直径12mm，进出水口设置在模座同一侧，适配车间现有冷却水循环系统的接口尺寸，成型过程中可以将模具温度稳定控制在40-60摄氏度，避免铝合金件冷却不均出现的翘曲变形，保证成型件的平面度控制在0.1mm/100mm以内，满足后续装配的公差要求。从设计思路上看，这套模具没有追求过于复杂的结构，所有易损件都采用标准化设计，比如冲头、镶块都可以直接采购标准件替换，不需要单独定制加工，生产过程中如果出现局部磨损，

　　只需要更换对应镶块即可，不需要将整个模具返厂维修，能有效减少产线停机维护的时间。模具的分型面设置在工件的边缘位置，合模时的贴合面做了0.02mm的平面度研磨，高压成型过程中不会出现飞边过大的问题，后续去毛刺工序的工作量可以减少60%以上。针对铝合金板料成型时的排气问题，在型腔最后填充的位置设置了6个直径0.3mm的排气塞，高压成型时型腔内的空气可以通过排气塞顺利排出，不会在工件表面形成气泡、缺料等缺陷，不需要后续做补焊打磨处理。模架底部设置了统一规格的定位键槽，安装时可以快速与压机台面的定位键配合，重复安装的定位精度可以控制在0.05mm以内，模具转产或者维修后重新安装不需要长时间校模，能有效缩短换模时间，适配多品种小批量的柔性生产需求。实际生产验证中，这套模具适配1-3mm厚度的6系铝合金板料成型，成型压力控制在800-1200T区间，连续生产的良率可以稳定在98%以上，成型后的工件不需要额外做校形处理，直接可以进入后续的机加工、表面处理工序。
