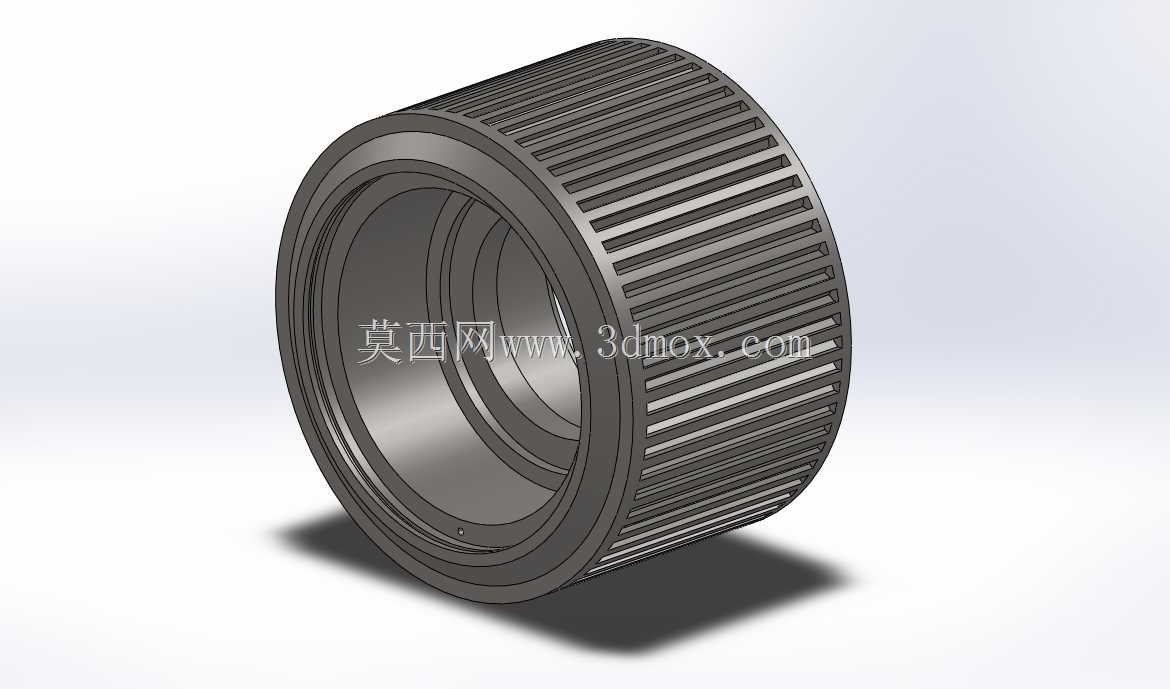

外齿式回转支撑滚圈结构三维设计

　　做结构设计这十几年，经手的回转类传动部件少说也有上百套，这次做的外齿式滚圈结构，最早是给港口散料输送线的回转给料器做配套核心件，后来调整参数后也适配过塔式起重机的回转机构、自动化仓储堆垛机的旋转工位，甚至小型游乐设施的旋转基座也能通过调整壁厚和齿形参数复用。很多刚入行的工程师容易把这类带外齿的筒状滚圈和普通齿圈搞混，实际上二者的受力边界完全不同：普通传动齿圈只需要传递扭矩，而这类滚圈除了周向传动的扭矩载荷，还要承受径向的支撑载荷、部分工况下的轴向倾覆力矩，设计时的校核维度要多三层。

　　先从实际安装边界说，这个滚圈的内孔是基准安装面，设计时采用H7级公差，和内部的支撑衬套或者回转轴承外圈采用过渡配合，避免运行时出现内圈滑移磨损；轴向定位靠内孔侧的台阶面，台阶高度设置为壁厚的1/3，既保证定位面的接触刚度，又不会因为台阶过高导致应力集中在台阶根部。外圆的齿形采用渐开线直齿，模数根据传递扭矩选定为2.5，压力角20度，齿顶高系数取1，顶隙系数0.25，齿面做了0.8的粗糙度要求，高频淬火后硬度达到HRC45-50，应对频繁正反转的工况下的齿面磨损。很多人做这类齿圈时会忽略齿向的修形，实际上因为滚圈本身是薄壁筒状结构，受载后会有微小的径向变形，齿端做0.1mm的倒棱修缘，能有效避免啮合时的齿端冲击，降低运行噪音的同时能提升30%左右的齿面接触疲劳寿命。

　　滚圈外圆除了齿形部分，两端做了2x45度的倒角，一方面是安装时的导入导向，避免装配时刮伤配合件的密封件，另一方面是去除热处理后的锐边，防止应力开裂。滚圈的筒壁厚度是经过反复校核的，最初按纯扭矩计算壁厚只需要8mm，但考虑到径向支撑载荷下的薄壁变形，把壁厚调整到12mm，同时在筒体内壁靠近两端齿根的位置做了2mm深的环形卸荷槽，把齿根传递过来的集中应力分散到筒壁整体，避免齿根位置的应力集中导致的筒壁开裂。之前有同行做类似结构时没做卸荷槽，设备运行半年就在齿根对应的内壁位置出现了疲劳裂纹，最后只能整体更换，损失不小。

　　从应用场景的适配性来说，这个结构的参数预留了足够的调整空间：如果用在低速重载的矿山设备回转工位，可以把模数加大到4，壁厚增加到18mm，齿面淬火深度提升到2mm；如果用在轻载高速的自动化生产线旋转台，可以把模数降到1.5，壁厚减到8mm，齿面做氮化处理降低粗糙度，适配高速低噪的运行需求。安装时的注意点也很多，首先是内孔和配合件的装配不能用铁锤直接敲击齿面，必须用铜棒垫在筒壁的无齿位置敲击，或者采用热装工艺，加热温度控制在180摄氏度以内，避免齿面退火降低硬度；其次是装配后要检测齿圈的径向跳动，端跳控制在0.1mm以内，径跳控制在0.08mm以内，否则啮合时会出现偏载，轻则磨损加剧，重则出现断齿故障。

　　设计时的建模思路是先做内孔的基准回转体，确定整体的宽度和壁厚，然后在一端绘制齿形的渐开线轮廓，通过阵列生成全部轮齿，再做两端的倒角和内壁的卸荷槽，最后对所有的锐边做R0.5的圆角过渡。很多新手建模时会直接用插件生成标准齿圈然后拉伸成筒，忽略了内壁的卸荷槽和应力过渡结构，做出来的模型看着像那么回事，实际生产出来根本没法用，要么应力集中开裂，要么装配时干涉。另外建模时要注意齿形的根切校验，当齿数小于17时要做变位处理，这个结构的齿数是68，不需要变位，但是齿根的圆角要做R0.3的过渡，不能做成清角，否则热处理时很容易在齿根位置产生淬火裂纹。

　　实际运行中，这类滚圈的润滑也很关键，因为是开式传动居多，一般采用锂基脂润滑，每运行100小时补充一次润滑脂，润滑脂要涂抹在齿面啮合位置和内孔的配合面，避免干磨。如果是闭式传动的工况，可以在滚圈下方设置油池，采用浸油润滑，油位高度到齿高的1/3位置即可，过高会增加运行阻力，过低则润滑不足。之前给客户做的一套回转给料器用的就是这个结构，已经连续运行了6年，除了正常补充润滑脂，没有出过任何故障，齿面磨损量不到0.2mm，远低于设计允许的1mm磨损阈值。

　　从结构优化的角度来说，后续如果要进一步减重，可以在筒壁的非配合位置做均匀分布的减重孔，但减重孔的位置要避开齿根对应的轴向位置，孔径不能超过壁厚的2倍，孔边要做倒角，避免应力集中；如果是有防腐要求的工况，可以在滚圈表面做镀锌或者达克罗处理，但齿面不能做太厚的涂层，否则会影响啮合精度，涂层厚度控制在0.02mm以内即可。另外针对有轴向载荷的工况，可以在内孔台阶面的对应位置加装推力垫片，把轴向载荷传递到基座，避免滚圈本身承受过大的轴向力导致变形。
