嵌套环式万向连接构件结构设计

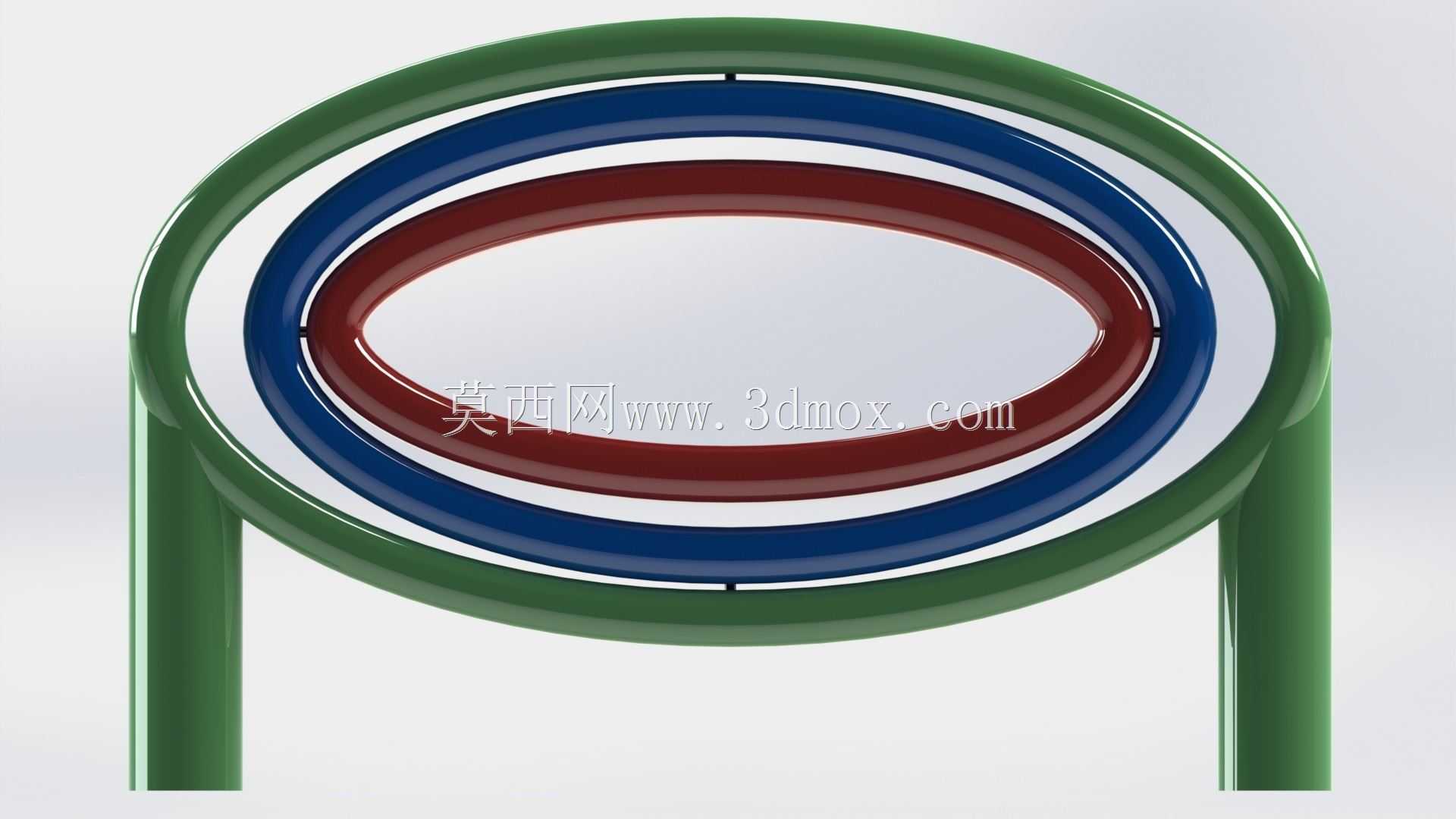

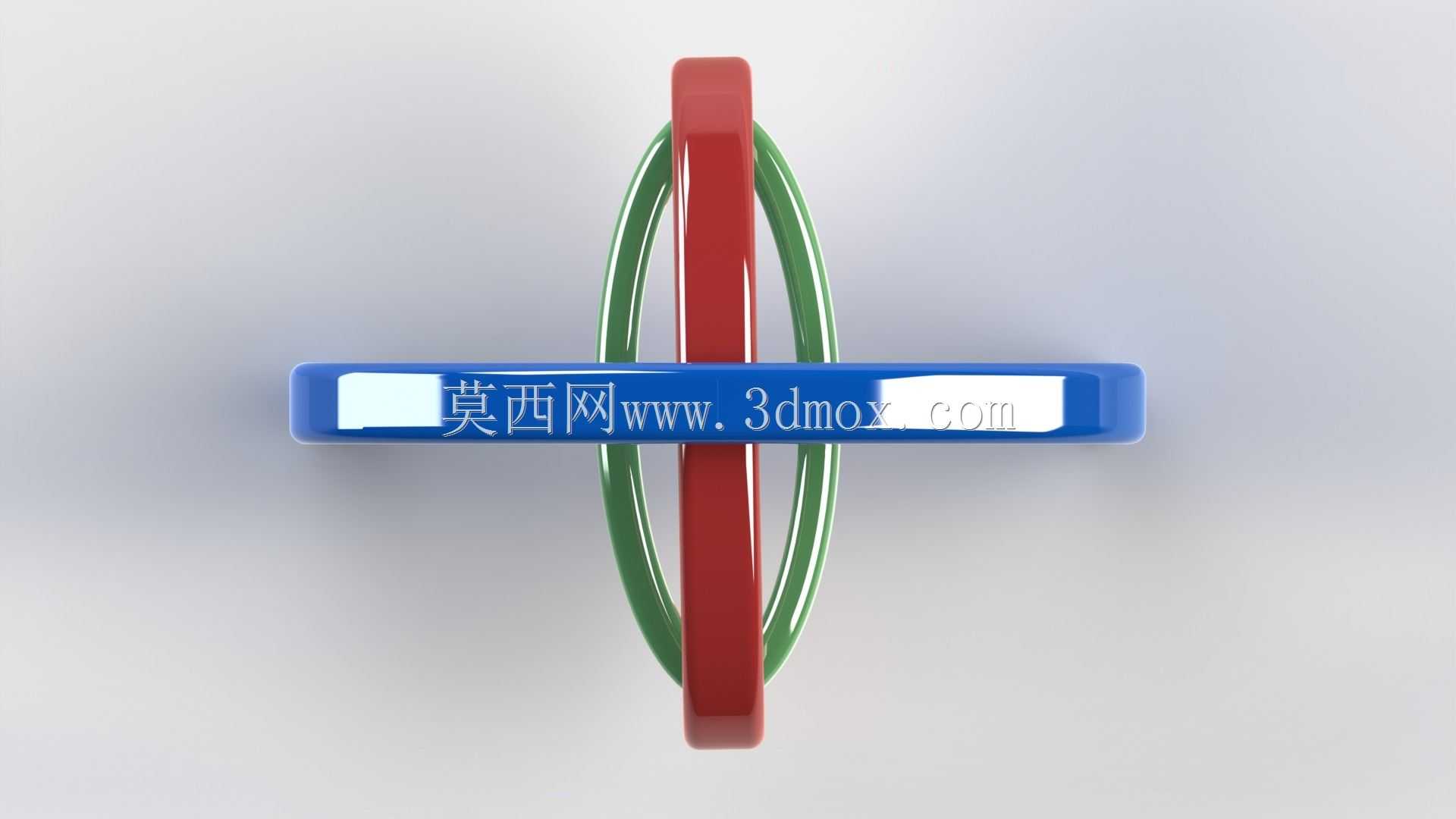

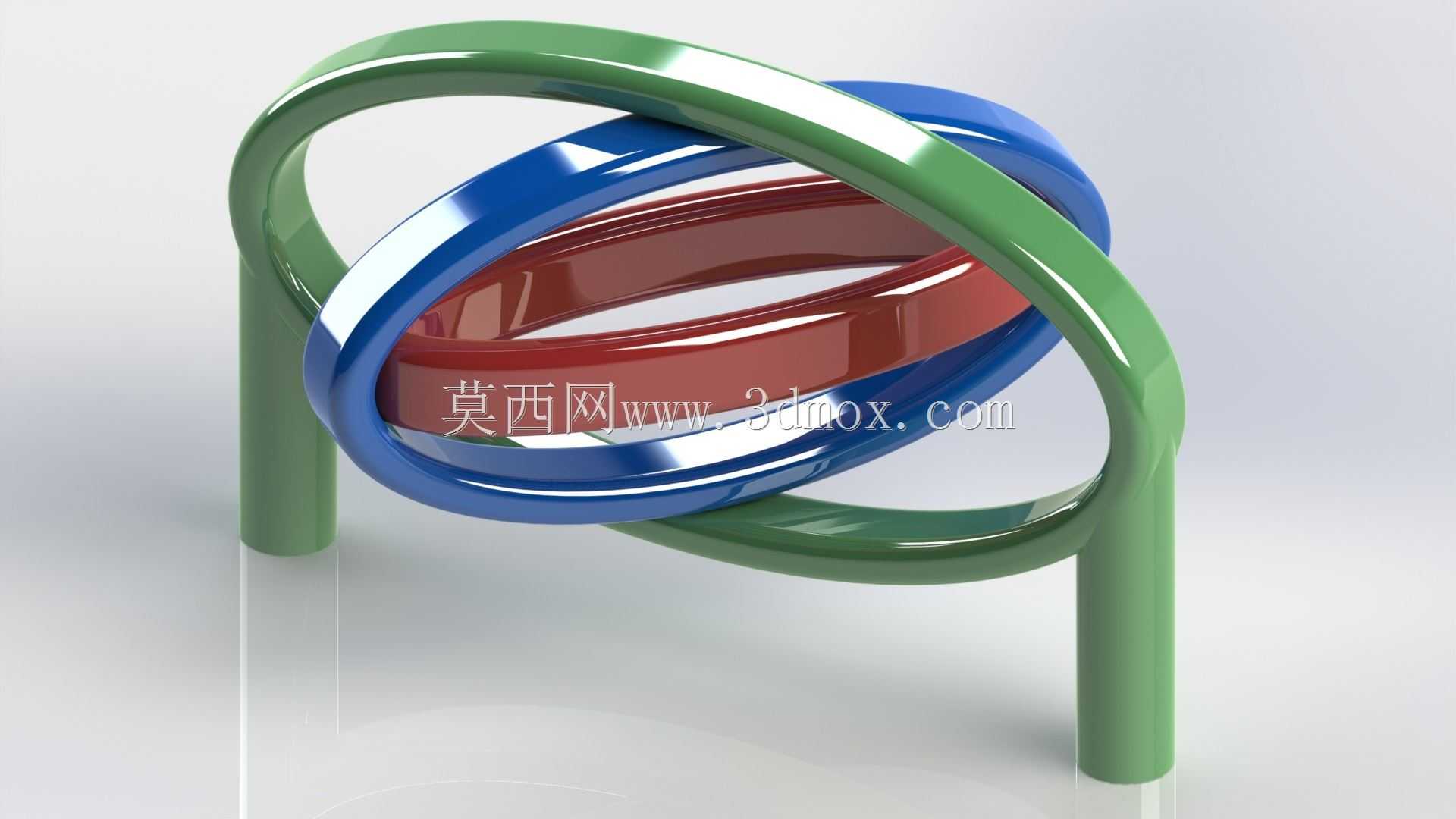

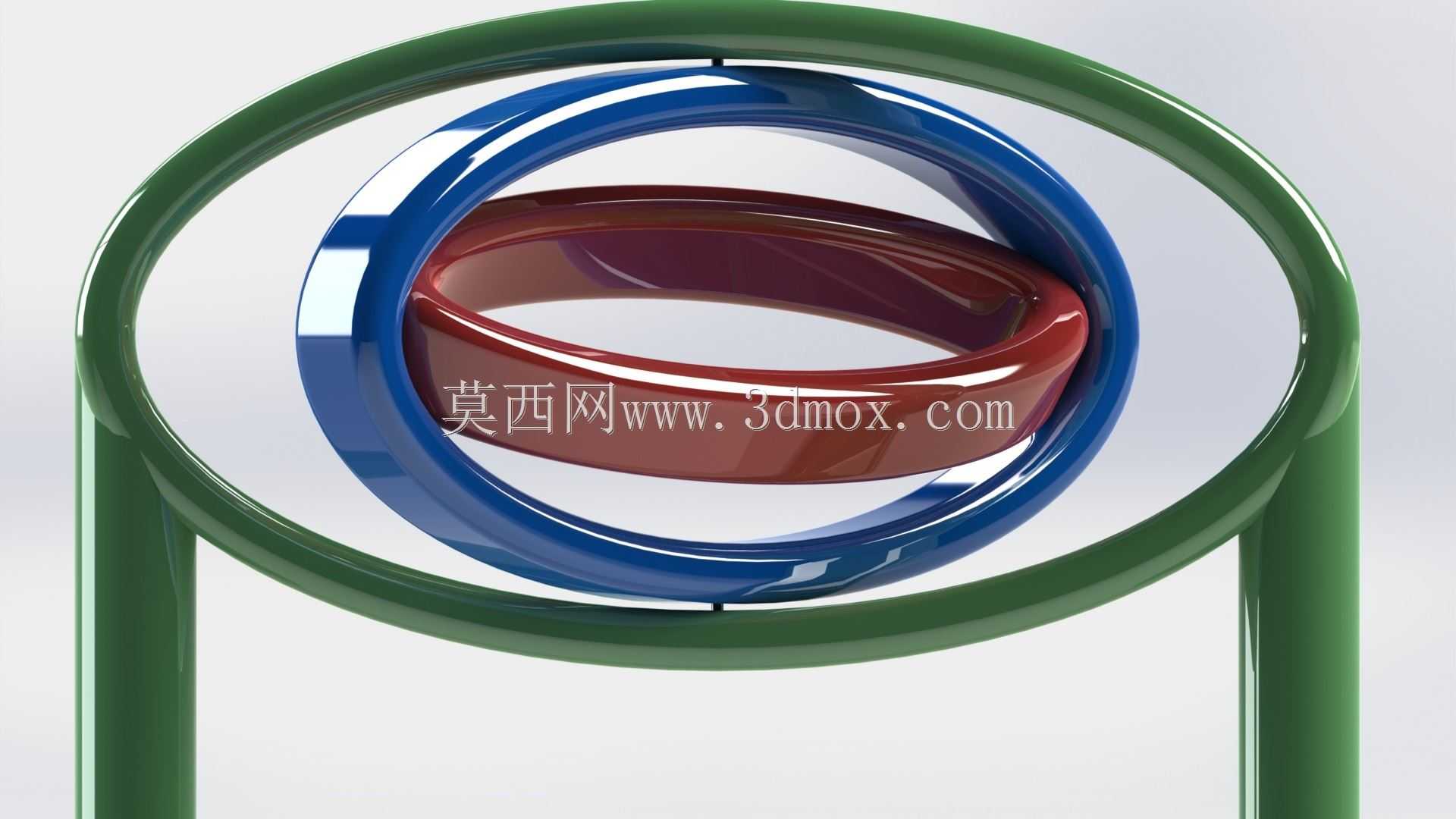

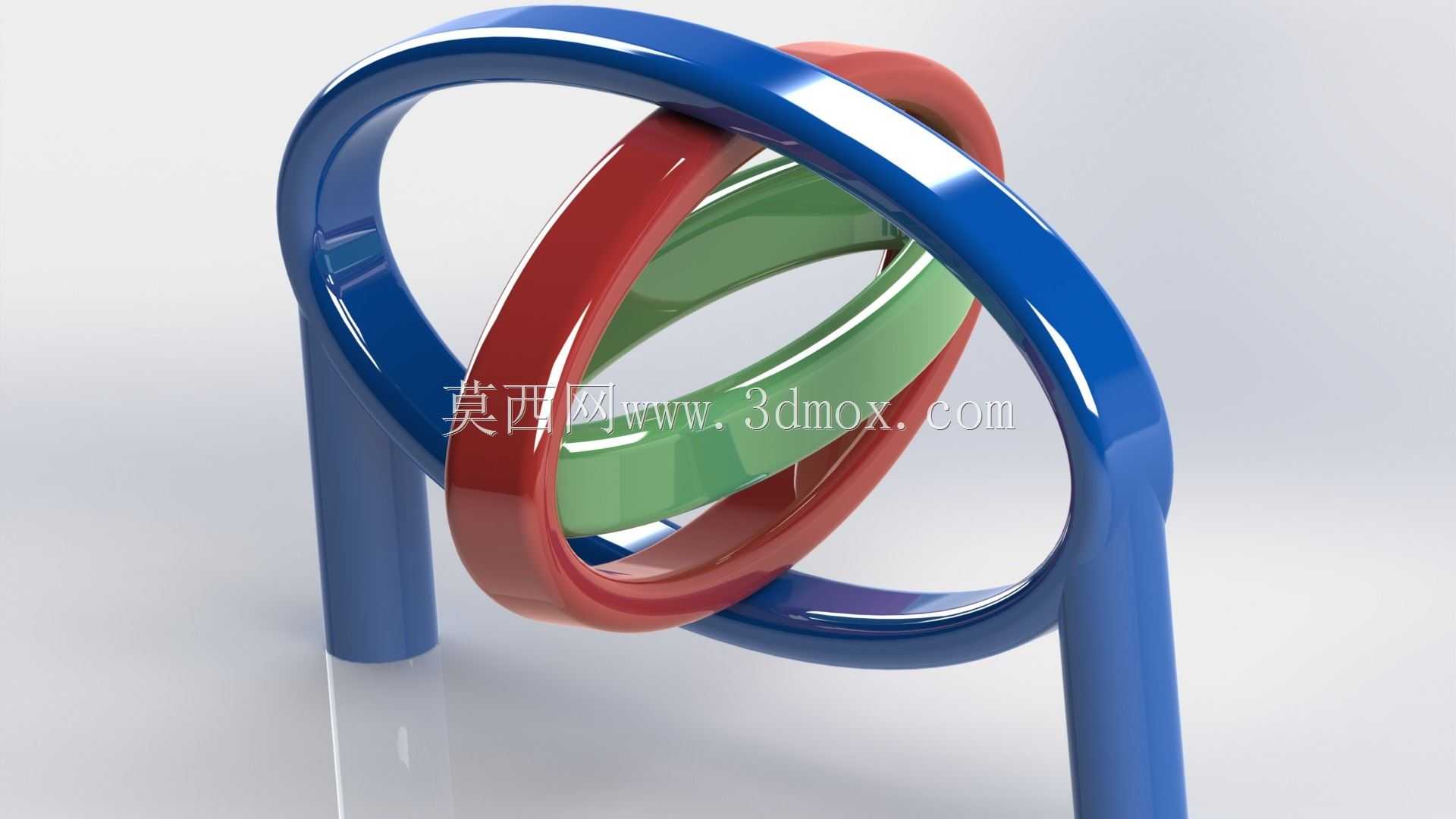

　　该嵌套环式连接构件主要面向多自由度传动场景设计，常见于需要补偿空间角度偏差的动力传递链路中，比如小型自动化设备的末端执行器连接、轻工机械的联动机构、教具类机械演示装置的铰接部位，能够在两轴存在空间夹角偏移时持续传递扭矩，避免刚性连接带来的应力集中问题。从结构逻辑来看，三个相互嵌套的环形构件依次通过铰接副连接，最外侧环体的两个支撑脚作为固定安装端，与外部机架或主动端构件连接，中间环作为过渡传力件，通过两组垂直布置的铰接轴分别与外环、内环连接，最内侧环作为从动输出端，可连接需要随动的执行部件，这种三环嵌套的结构能够实现两个正交方向的角度摆动，组合后可覆盖一定锥角范围内的任意空间角度偏移补偿，相比传统十字轴式万向节，

　　该结构没有外露的十字轴销，环形构件的受力路径更均匀，环体本身同时承担传力与铰接支撑的作用，减少了独立销轴带来的应力集中点。设计过程中优先考虑了铰接间隙的控制，每个环体的铰接部位采用同轴凸台配合的结构，相邻环的配合面采用圆弧面贴合，既保证转动时的顺滑度，又能在传递扭矩时通过环面的接触分散载荷，避免局部压强过大导致的磨损。外形尺寸方面，最外侧环的外径根据配套安装空间设定，两个支撑脚的中心距与安装端的固定孔位匹配，支撑脚的截面采用圆形截面设计，在保证抗弯强度的同时减少与周边构件的运动干涉，三个环的截面直径保持一致，环与环之间的配合间隙控制在合理范围，既不会因为间隙过大导致传动时的空程误差，也不会因为间隙过小出现转动卡滞。安装边界上，

　　该构件的固定端仅需要两个同轴的安装孔即可完成固定，输出端的内环预留有通用连接接口，可根据实际使用场景搭配销轴、法兰或者快拆接头，安装时需要保证外环的铰接轴初始方向与主动轴的摆动方向匹配，避免初始安装角度偏差导致的运动范围受限。在实际使用场景中，这类构件不需要额外的润滑维护，环形构件的接触面采用光滑圆弧配合，低速传动场景下的磨损量极小，适合用于对维护要求较低的民用机械、教学演示设备、小型文创机械结构中，相比传统万向接头，其对称的环形外观也具备一定的装饰性，可同时满足功能传递与外观展示的需求。结构受力层面，当传递扭矩时，载荷从外环的铰接点传递到中间环，再通过中间环与内环的铰接点传递到输出端，每个铰接点的受力方向始终沿环的切线方向，

　　环体本身主要承受弯曲载荷，通过合理设置环的截面直径，可保证在额定扭矩下环体的变形量在允许范围内，不会因为弹性变形导致传动精度下降。运动范围上，该结构的单方向最大摆动角度由相邻环的内径与截面直径的比值决定，设计时通过调整三个环的直径比例，可适配不同的摆动角度需求，本次设计的结构单方向最大摆动角度可达35度，能够覆盖大部分小角度空间偏差补偿的使用场景。
