曲柄摇杆式物料传输机构结构设计

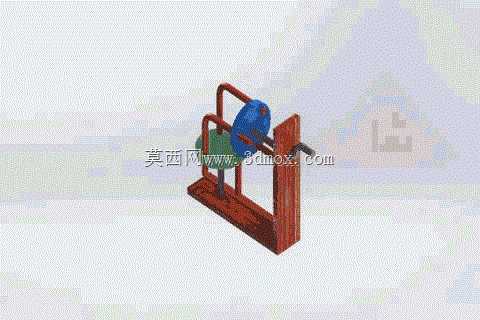

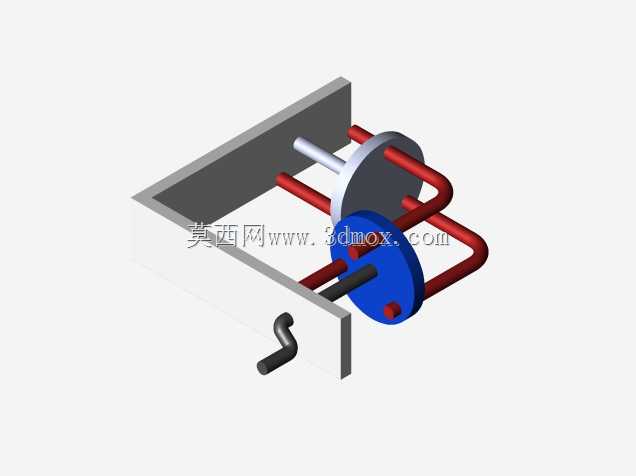

　　这套传输机构采用经典曲柄摇杆传动原理搭建，主体支撑采用立式框架式焊接结构，底部为整板式安装基座，可直接通过螺栓固定在生产线的型材机架或混凝土安装台面上，安装时需保证基座平面度公差控制在0.2mm每米范围内，避免传动过程中出现卡滞或异常磨损。机构的动力输入侧设置在立式支撑板的外侧，可通过联轴器对接减速电机输出轴，也可配套手轮结构用于手动调试工位的物料传递，动力输入轴穿过立式支撑板后与偏心圆盘刚性连接，圆盘端面设置可调节的曲柄销安装位，可根据实际传输行程需求调整曲柄销的回转半径，适配不同步距的物料输送要求。

　　从实际应用场景来看，这类小型传输机构多用于轻工装配线、小型零件加工工位的短距离物料递接，比如电子元器件组装线上的工件工位转移、小五金件冲压工序间的半成品传递，相比大型皮带输送机，这类连杆式传输机构的定位精度更高，停位时无惯性滑移，不需要额外设置定位挡块就可以实现工件的精准停位，适合对工位停靠位置有公差要求的装配工序。机构的摇杆部分采用双杆平行布置结构，两根弧形摇杆分别铰接在框架后侧的两个支撑立柱上，摇杆中部设置工件承托位，承托面可根据输送物料的外形更换适配的治具，比如输送圆柱形零件时更换V型块承托，输送平板类零件时更换平面橡胶垫承托，不需要改动主体传动结构就可以适配不同类型的工件。

　　设计过程中优先考虑了传动的顺畅性，所有铰接位置都采用自润滑铜套作为转动副，避免长期运行出现销轴磨损导致的传动间隙过大问题，曲柄销位置配套了滚针轴承，降低偏心回转过程中的摩擦阻力，整套机构的传动效率可以达到92%以上，配套60W减速电机即可驱动额定负载下的平稳运行。机构的外形尺寸控制较为紧凑，整体长度不超过300mm，宽度不超过150mm，立式支撑板高度不超过250mm，安装时不需要占用过多的生产线空间，可直接嵌入现有生产线的工位间隙中，不需要对原有生产线布局做大规模改动。

　　在运动轨迹设计上，通过优化曲柄长度与摇杆长度的配比，让承托位的运动轨迹呈现一端抬升、水平移送、另一端下降的类矩形路径，抬升阶段可以将工件从下方的来料工位顶起，水平移送阶段将工件平稳转移至下一工位上方，下降阶段将工件平稳放置在下游工位的定位面上，整个移送过程中工件不会与周边的工装夹具发生刮碰，移送速度可通过调整电机转速进行无级调节，最快可实现每分钟60次的往复传输，匹配高速装配线的生产节拍。

　　结构的维护难度较低，所有铰接销轴都设置了注油孔，可定期加注润滑脂延长转动副使用寿命，易损件仅为铜套与销轴，出现磨损后可快速拆卸更换，不需要整体拆解机构主体。框架部分采用型钢焊接后整体去应力处理，长期运行不会出现焊接变形导致的传动精度下降问题，立式支撑板与底部基座之间采用螺栓连接，可根据安装需求调整支撑板的垂直度，适配不同倾斜角度的安装场景。另外在机构的两个极限运动位置都设置了软质缓冲块，避免机构高速运行到行程端点时出现刚性撞击，降低运行过程中的噪音，同时减少冲击载荷对传动部件的损伤，提升整套机构的运行稳定性与使用寿命。
