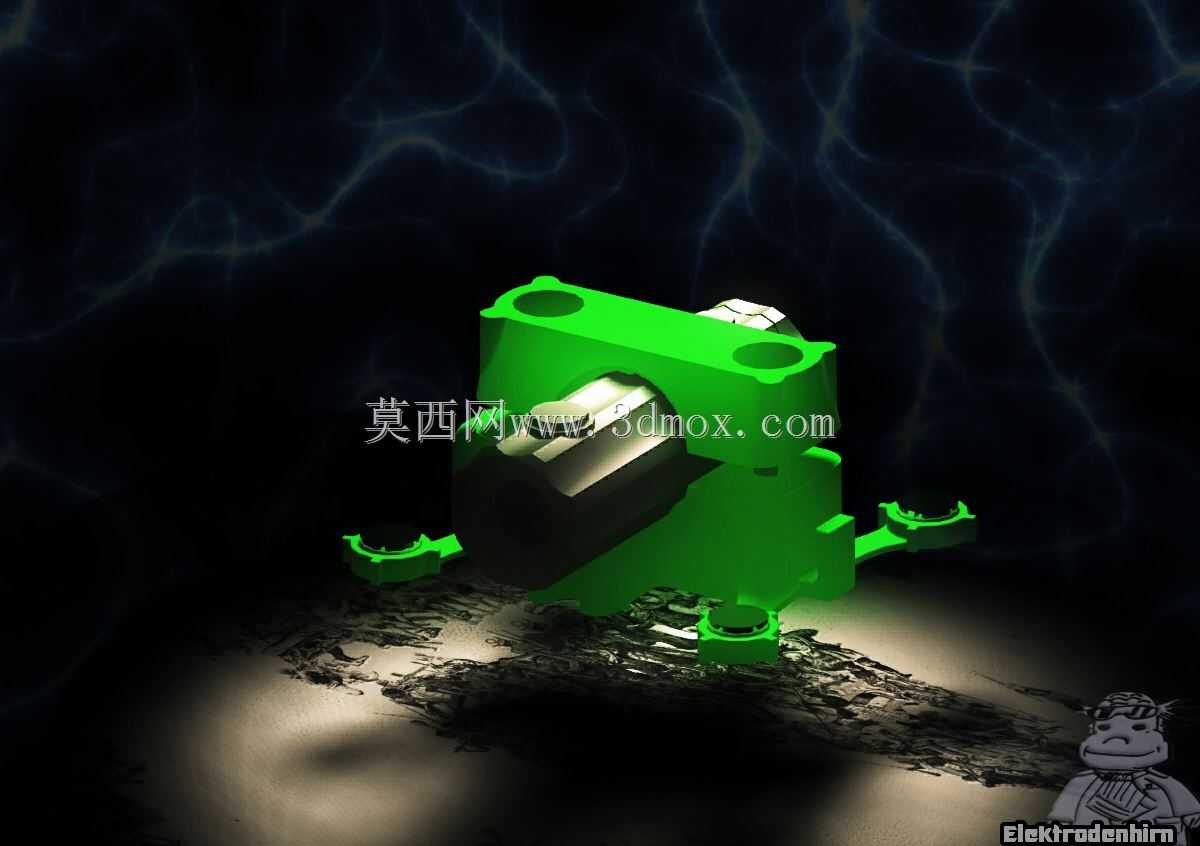

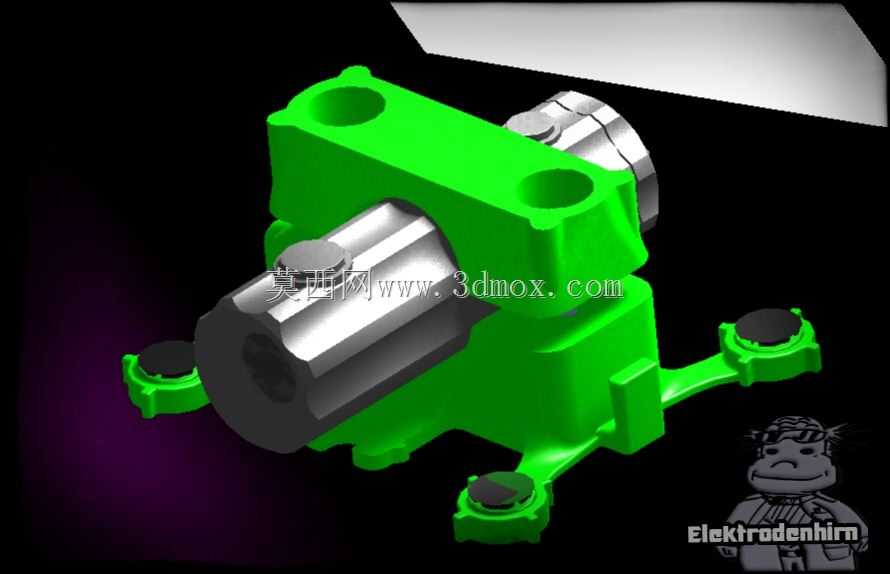

适配Medion Action凸轮的3D打印安装固定支架

　　在桌面级外设改装、小型运动机构搭建的场景里，这类适配特定凸轮组件的安装支架，往往是决定整套机构运行稳定性的核心连接件。不同于常规标准化的金属支架，这款采用3D打印工艺制作的固定支座，核心定位是解决Medion Action系列凸轮组件在非平整安装面的固定难题，很多DIY运动装置、小型凸轮传动演示台、桌面级自动化小机构的搭建过程中，经常会遇到安装基面不规整、没有预留标准安装孔位的问题，这款支架就是针对这类场景做的定向适配设计。

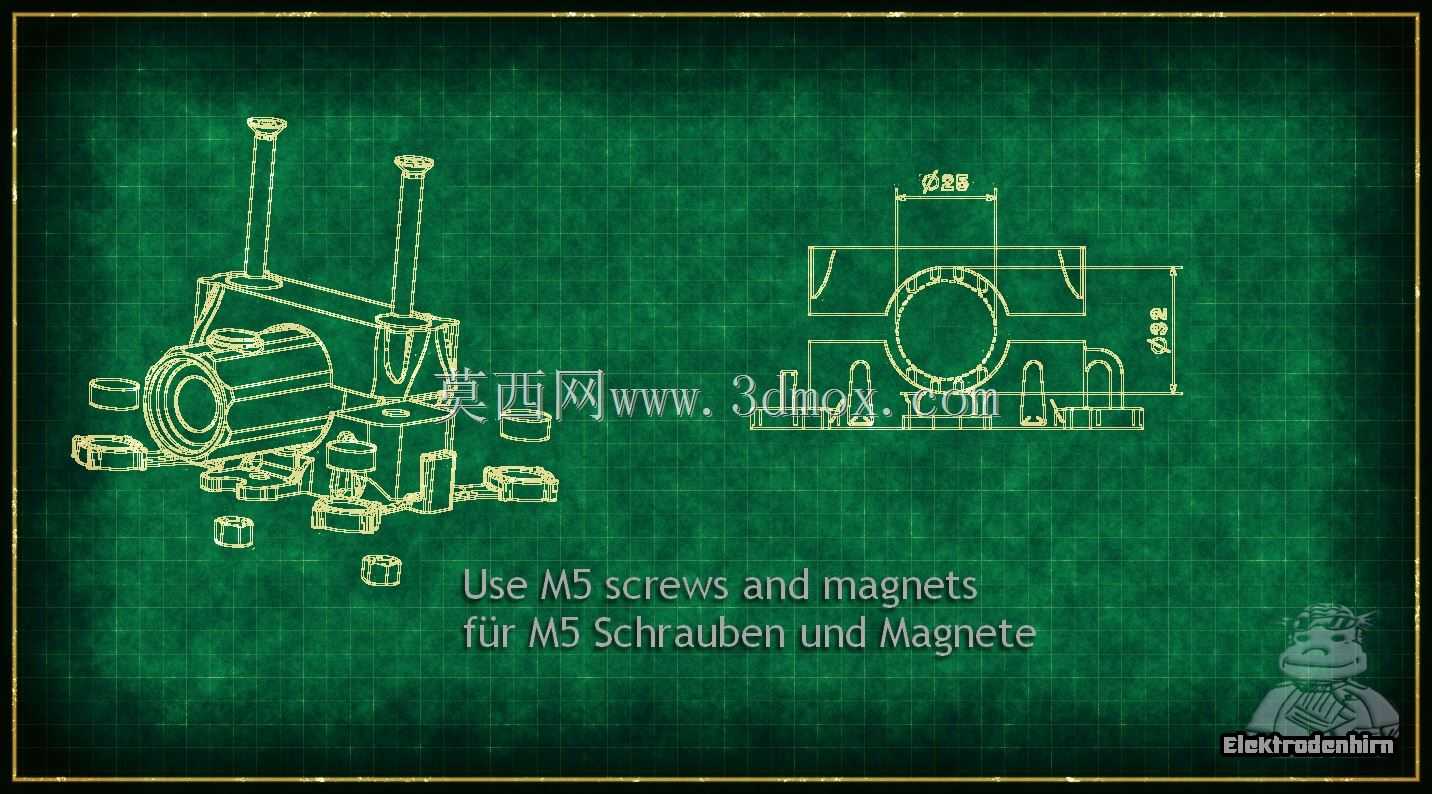

　　从功能特性来看，支架的夹持端做了适配直径28-30毫米柱体的包容结构，这个尺寸区间刚好覆盖对应凸轮组件的安装轴径范围，夹持内壁没有做完全整圆的刚性结构，而是预留了0.2毫米的适配间隙，既可以保证柱体装入时的顺畅度，也能在锁紧后提供足够的抱紧力，避免凸轮高速往复运动时出现轴体窜动的问题。固定端的设计考虑了多场景安装的需求，没有局限于单一的螺丝锁紧方案，而是同时兼容M5螺丝锁紧、磁吸固定、橡皮筋捆扎三种固定方式：在带铁质金属的安装基面，可以直接在支架预留的磁钢槽内嵌入对应尺寸的钕磁铁，实现免打孔快速安装；在木质、塑料等非导磁基面上，可以通过预留的M5螺丝过孔，用标准M5螺丝完成刚性固定；如果是临时调试、需要频繁调整位置的场景，还可以利用支架两侧的挂槽，用橡皮筋将支架捆扎在杆状或不规则基面上，满足快速迭代调试的需求。

　　设计思路上，这款支架完全围绕3D打印的工艺特性做了结构优化，没有做不必要的实心填充区域，所有非受力面都做了1.2毫米壁厚的薄壁结构，既可以减少打印耗材的用量，也能降低打印过程中的翘曲风险。受力集中的螺丝孔位、夹持抱紧区域都做了局部加厚处理，螺丝柱位置做了2毫米的圆角过渡，避免3D打印层间受力集中导致的柱体断裂问题。支架上的两个定位导柱，高度经过精准核算，刚好对应凸轮组件上的两个定位孔，安装时不需要额外做对位调整，将导柱插入对应孔位即可完成组件的定位，大幅降低安装时的对位难度。

　　从安装边界尺寸来看，支架的整体轮廓没有超出凸轮组件的最大投影范围，安装后不会出现额外的结构干涉，夹持端的中心高度经过校准，保证装入的凸轮轴和安装基面保持平行，避免凸轮运转时因为轴系倾斜导致的摩擦阻力增大、磨损加剧问题。预留的M5螺丝过孔采用沉头设计，螺丝锁紧后沉头可以完全埋入支架表面，不会出现凸起的螺丝头干涉周边运动部件的问题。磁钢槽的尺寸和常用的圆形钕磁铁尺寸匹配，槽深刚好和磁钢厚度一致，嵌入后可以用胶水做简单固定，不会出现磁钢突出支架表面导致安装不稳的问题。

　　在实际应用中，这类支架除了适配对应的凸轮组件，也可以作为通用的柱类零件安装支座使用，只要柱体直径在28-30毫米的区间内，都可以利用这个支架完成固定，比如小型直流电机、圆柱形传感器、导光柱等零件的临时或永久固定，都可以通过这个支架实现。针对3D打印的工艺特点，支架所有的棱角位置都做了0.5毫米的圆角处理，既可以避免打印过程中的尖角翘曲，也能去除安装时可能划伤操作人员的锐边，结构上没有做小于45度的悬空结构，打印时不需要添加额外的支撑结构，大幅降低打印后的后处理工作量，普通FDM桌面级3D打印机就可以直接完成制作，不需要工业级打印设备的支持。
