Bedini电机配套安装基板结构设计

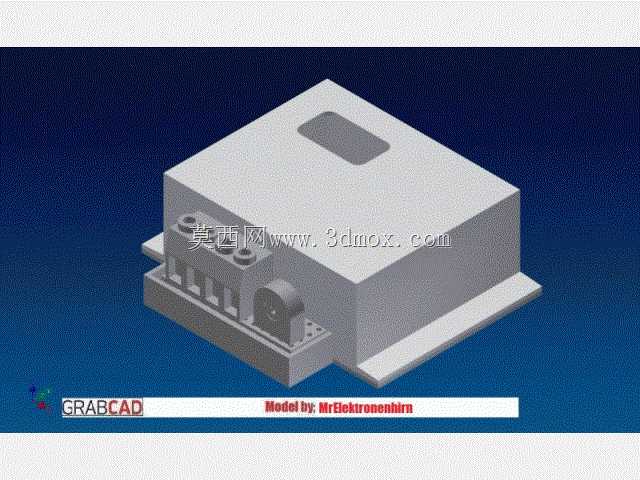

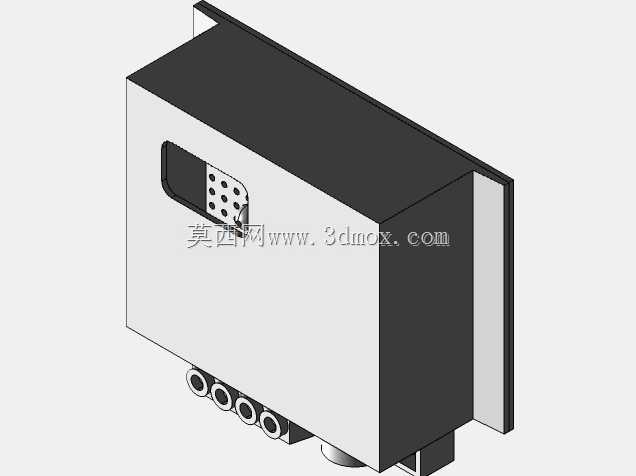

　　在小型新能源实验装置、教学演示电机系统以及特种低压动力单元的搭建场景中，这类配套安装基板是承载核心电机组件、规整接线布局、保障安装精度的关键结构件。不同于常规电机的一体式机座设计，该基板采用独立板式承载结构，主要适配Bedini类特种电机的组装需求，能够将电机的励磁组件、转子支撑座、接线端子排、整流模块等零散部件统一固定在同一基准面上，避免多部件分散安装带来的同轴度偏差、接线杂乱等问题。从结构功能来看，基板主体采用方块式主体加外延安装边的布局，主体上表面预留的矩形开槽用于嵌入核心控制模块或者状态显示组件，开槽的尺寸公差控制在0.1mm级别，能够保证嵌入部件与基板表面齐平，不会突出影响后续外壳装配。

　　基板靠近接线侧的位置设计了多组等间距的接线槽位，每个槽位对应一组绕组的接线端点，槽位之间设置有凸起的隔离筋，能够有效避免不同绕组接线之间的短接风险，同时槽位底部预留了穿线孔，接线可以从基板下方走线，让上表面的布局更加整洁。基板一侧的半圆型凸起结构是转子端盖的安装定位座，定位座中心预留了轴承安装孔，孔位的同轴度相对于基板主安装面的垂直度公差控制在0.02mm以内，能够保证转子转动时的径向跳动量控制在合理范围内，减少运转过程中的振动和噪音。外延的安装边分布在基板主体的两侧，安装边上预留了沉头固定孔，孔位的间距按照标准工业安装尺寸设计，可以直接固定在实验台架或者设备外壳的内部安装柱上，沉头孔的设计能够保证固定螺丝安装后不会突出安装边表面，

　　避免与其他周边部件产生干涉。设计过程中优先考虑了安装基准的统一性，所有部件的安装定位特征都以基板的下安装面为统一基准，在建模阶段就将各个配合部件的装配公差纳入考量，比如转子支撑座的轴承孔与主体上励磁组件安装位的相对位置，严格按照Bedini电机的气隙设计要求预留间隙，既保证励磁组件与转子磁钢的作用距离符合设计值，又不会出现运转过程中的擦碰问题。基板的壁厚设计经过受力校核，主体部分的壁厚能够承载电机组件的整体重量，同时在接线槽、安装孔等应力集中的位置做了局部加厚处理，避免安装锁紧时出现基板变形的问题。从安装边界来看，基板的整体外形尺寸适配小型桌面级实验装置以及小型特种动力设备的内部安装空间，两侧外延边的宽度控制在合理范围，

　　不会占用过多的设备内部横向空间，基板的整体高度在满足轴承安装深度、接线走线空间的前提下尽可能压缩，能够有效降低整个电机单元的整体高度，适配紧凑化的设备安装需求。在实际应用场景中，这类基板不仅可以用于Bedini电机的原型机搭建，也可以经过少量尺寸调整后适配其他同类型的小型特种电机、低压实验电机的组装需求，其规整的安装位设计能够大幅减少电机组装过程中的调试工作量，不需要额外制作临时安装支架，所有部件都可以通过螺丝直接固定在基板对应的位置上，组装完成后的整体结构刚性更好，运转过程中的结构共振更小，能够提升电机运行的稳定性。建模过程中对所有的安装孔位、定位特征都做了装配干涉检查，确保各个配套部件安装后不会出现位置冲突，基板的边缘都做了小圆角处理，避免组装过程中锐边划伤操作人员或者损坏接线绝缘层，接线槽的边缘也做了倒角处理，穿线时不会磨损导线的绝缘外皮，提升长期使用的可靠性。
