带继电器温控模块的防护外壳结构

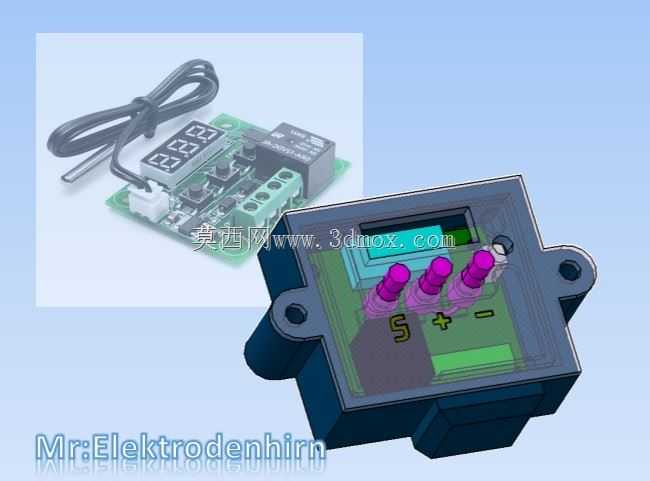

　　这套外壳结构面向小型温度控制模块的板载安装需求，核心适配对象是集成数显、按键、继电器输出与温度探头接口的控制板。在实际设备配套中，这类模块常嵌入恒温箱、加热台、养殖温控柜、小型工业烘道、电池包温控支路以及3D打印机热端控制回路中，用来把温度传感器采集到的信号转化为继电器通断动作，进而控制加热或制冷负载。裸露电路板直接装入设备存在多处隐患：接线端子易被误触，焊点可能受粉尘与凝露影响，按键和数码管没有统一操作面，维修拆装时也容易拉扯元件。外壳的作用正是把这些薄弱部位约束在确定的空间内，同时保留操作、观察与接线所需的开口。从结构关系看，壳体优先围绕PCB轮廓建立内腔边界。板上较高的元件主要集中在继电器、接线端子、数码管和按键区域，

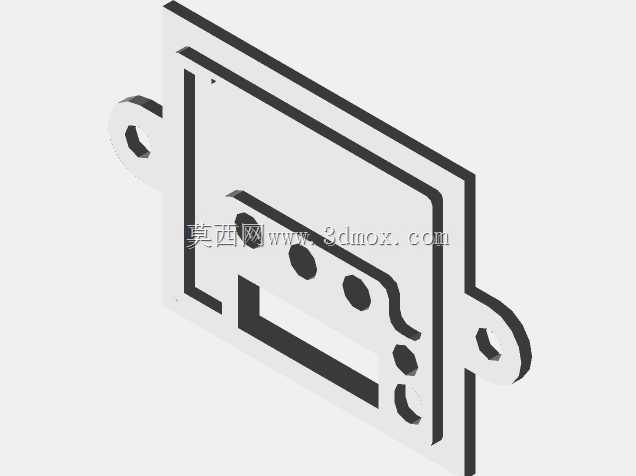

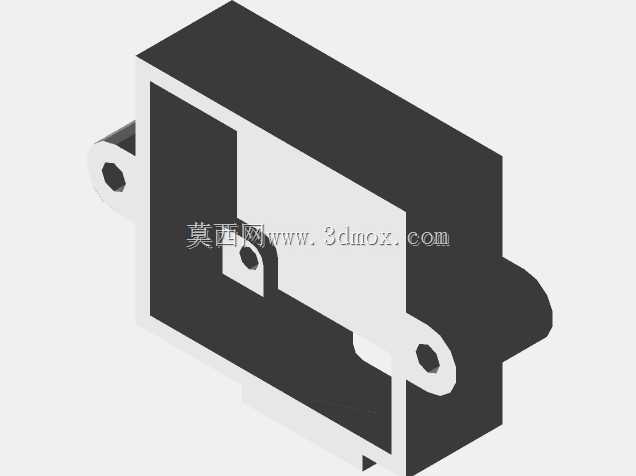

　　设计时不能只按板厚平均留隙，而要逐区核对高度差。继电器本体通常是整板最高器件之一，其顶部与壳体内壁之间需保留安全距离，避免装配时压迫继电器外壳；接线端子侧要预留导线弯曲与螺丝刀操作空间，不能让壳体侧壁紧贴压线螺钉；数码管上方对应显示窗，窗口边界既要让数字完整可见，又要遮住周边焊盘与发光杂散区；按键位置则通过凸台或开孔把操作力传递到微动开关，保证按压行程清晰，不出现卡滞。安装固定采用两侧带孔耳座的形式，耳座从壳体主体向外延展，孔位中心距根据常见电控板安装间距确定。这种布置的好处是螺钉从外侧锁紧时不会侵入电路板区域，拆装工具也不会触碰元件。耳座根部做了加厚过渡，能降低拧紧时的应力集中；底面与安装面之间预留少量间隙，可适配不平整板面，

　　也能减少壳体与金属机架直接接触带来的磨损。对于需要导轨或支架固定的场景，耳座孔位还能兼容转接板，不必重新修改主体壳体。壳体外形并非单纯追求方正，而是随内部元件高度形成局部退让。继电器所在区域内腔较深，外观上呈现相应的实体包络；接线端一侧则保留较平直的壁面，方便导线从侧面或端部引入。表面设置的标识区域对应电源、输出与温度探头接线极性，可减少现场接反风险。数显窗口与按键孔的位置关系符合单手操作习惯：观察温度时拇指可自然落在设定键附近，不需要在设备内部摸索。材料选择上，这类壳体通常采用易成型的绝缘高分子材料，通过3D打印或小批量注塑均可实现。打印件更适合样机验证与非标设备配套，壁厚需兼顾刚度与成型稳定性，过薄会在螺钉锁紧时发白开裂，过厚则增加成型周期并占用安装空间。内壁在PCB边缘设置限位筋，使板子放入后不会横向窜动；柱子或卡扣位置与板孔对应，装配后电路板被压在确定高度，避免振动环境下继电器重量带动板子偏移。接线区域的设计直接影响现场维护效率。端子前方不能被壳体遮挡，压线口方向应与导线引入方向一致，减少导线急弯。温度探头线通常较细，出线处可做圆角防护，避免长期拉扯后线皮被锐边割伤。继电器输出端连接的负载电流可能较大，走线空间要与弱电信号侧保持适当隔离，降低电弧或干扰对显示部分的影响。壳体上的散热考虑也不能忽略：继电器在频繁通断时会发热，功率走线与端子处同样存在温升，完全密封的小壳可能导致局部热量积聚。因此在不影响防护的前提下，

　　可在非正对元件焊点的位置设置透气缝或薄型散热区，让空气沿继电器与端子附近形成微弱对流。对于粉尘较多的车间环境，则优先保证关键焊点遮蔽，散热通过壳体表面与安装金属板传导完成。从三维建模角度看，建立该外壳时应先完成控制板的逆向占位：以PCB外形、安装孔、最高元件包络和接插件方向作为骨架，再生成外壳主体。显示窗、按键孔、端子开口均应从内部元件反向投影，避免外观先行造成内部干涉。耳座、壁厚、加强筋和卡扣要统一考虑拔模与打印方向，减少悬空支撑。装配校验时需重点检查三类边界：一是继电器顶部与壳盖的垂直间隙，二是端子螺钉与侧壁的工具空间，三是按键帽或按压柱与开关中心的同轴度。把这些边界锁定后，外壳既能稳定保护温控模块，又能在不同设备中快速安装。它不是简单的盒子，而是对电路板操作、接线、观察、散热和固定关系的综合整理，使温控模块从裸板状态转变为可直接集成到设备中的功能部件。
