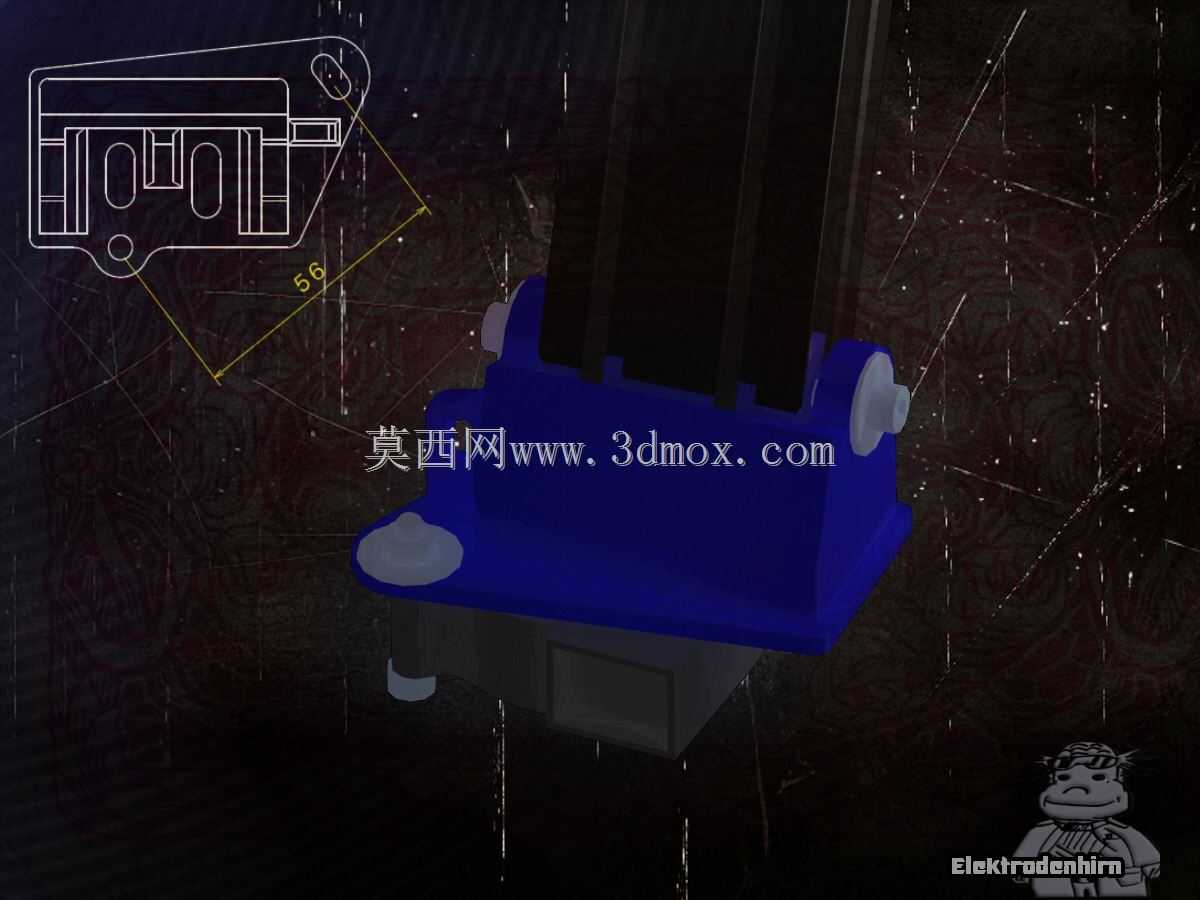

适配20x40铝型材的56孔距风机固定支架

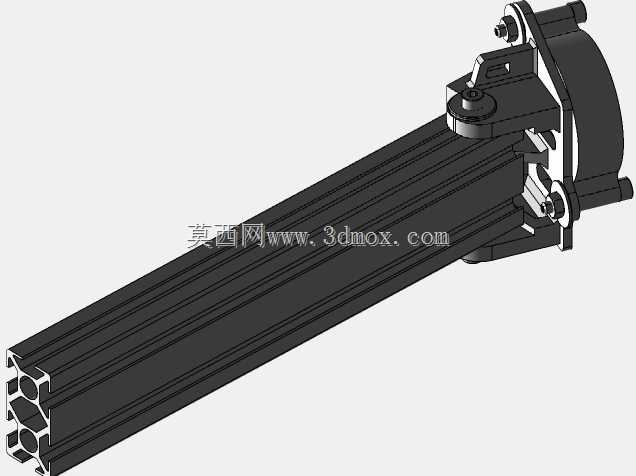

　　在工业铝型材搭建的机架、设备护罩、小型自动化工作站场景中，风机的安装固定一直是容易被忽略但直接影响设备散热稳定性的细节，这款适配20x40规格铝型材的风机固定支架，正是针对这类场景的安装痛点做的定向结构设计。日常做设备结构布局时，20x40铝型材常被用作小型设备的侧边横梁、护罩框架的横向支撑，常规的风机安装要么需要在型材上额外打孔攻丝，要么需要搭配外置的转接板，不仅增加装配工序，还容易因为孔位对位偏差导致风机安装后出现震动异响，长期运行甚至会出现固定螺丝松脱的问题。这款支架在设计时直接把安装基准贴合20x40铝型材的截面尺寸做了适配，支架底部的卡槽结构可以直接卡入铝型材的槽道内，配合T型螺栓就能快速完成定位，

　　不需要在型材本体上做二次加工，也不用额外做定位治具来核对孔位，现场装配时单人就能完成安装作业，能大幅缩减现场组装的工时。从安装边界来看，支架的安装孔距设定为56mm，这个尺寸刚好匹配市面上常用的小型轴流风机的固定孔位，安装时不需要额外调整风机的安装角度，支架的承托面做了下沉式的限位结构，风机放置到承托面后，侧边的限位筋刚好卡住风机的外壳边缘，能避免风机运行时的径向震动带动支架移位，同时支架上预留的走线缺口可以让风机的供电线直接从缺口处穿出，不会出现线材被支架挤压破损的问题。做结构设计时，这类固定件最容易出现的问题是只考虑固定强度而忽略装配的容错空间，这款支架在固定孔位处做了0.8mm的余量设计，

　　就算铝型材拼接时存在小范围的尺寸累积误差，也能通过孔位的余量完成风机的对位安装，不会出现因为机架拼接误差导致风机装不上的情况。支架的侧壁做了加强筋结构，从承托面一直延伸到底部的型材卡接位置，就算风机长期运行产生持续震动，加强筋也能分散承托面的受力，避免支架长期受力出现形变断裂。在实际的设备应用场景里，这类支架除了用来固定散热风机，也可以用来固定小型的传感器接线盒、气动三联件的小型安装座，只要安装孔距匹配56mm的规格，都可以直接搭配这款支架固定在20x40铝型材上，不用单独再设计定制转接件。从装配逻辑来看，支架的安装方向可以根据实际的风道需求做调整，既可以让风机轴向垂直于型材长度方向做侧面吹风散热，

　　也可以调整安装角度让风机顺着型材长度方向做风道引流，适配不同设备的散热风道布局需求。很多工程师在做铝型材设备设计时，往往会把精力放在主体机构的设计上，忽略这类小型固定件的选型，最后现场装配时临时找角码、钻尾螺丝来固定风机，不仅外观杂乱，长期运行的可靠性也很难保证，这类针对性适配型材规格的固定支架，刚好能填补这类细节处的选型空白，让整个设备的装配更规范，后期维护时拆卸风机也更方便，不需要拆动周边的其他型材构件就能直接把风机连同支架一起取下检修。支架的边角位置都做了圆角处理，装配时不会划伤操作人员的手部，也不会刮破风机的供电线材，这些细节设计虽然不起眼，但在实际的车间装配场景里能有效减少不必要的工伤风险。另外支架的卡接结构做了防呆设计，卡入铝型材槽道后只有正确的安装方向才能让固定孔位和型材槽道对齐，就算是新入职的装配人员也不会装反方向，能降低装配出错的概率。在做三维建模时，这款支架的结构完全按照实际的装配干涉边界做了校验，支架安装到铝型材上之后，和相邻的型材盖板、槽条都不会产生干涉，不需要后期再做切割修配，拿到生产加工后就能直接投入装配使用。
