小型直流马达配套绿色塑胶固定支架结构

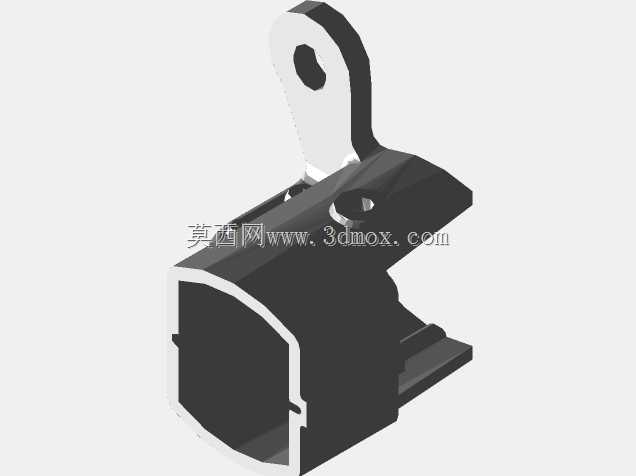

　　这套结构的核心是为两款常见的扁形微型直流马达提供安装定位与输出轴导向，绿色塑胶件采用一体化注塑成型思路，将电机容纳腔、侧边定位凸台、输出轴避让孔、延伸固定臂整合在单一零件上，省去了额外拼接支架的装配工序。在小型桌面传动装置、DIY电动模型、简易科教机构里，这类微型马达往往没有统一的安装基准，直接粘接或者捆扎固定很容易在运转振动中出现偏移，导致输出轴和从动齿轮啮合间隙变化，轻则传动噪音增大，重则出现齿轮打齿、轴系卡滞的问题。这个支架的内腔轮廓完全贴合马达金属外壳的矩形截面，装入后马达周向无法转动，端面抵到内腔限位台阶后，轴向位置也被完全限定，输出轴从支架前端的开孔中伸出，开孔和轴之间预留合理间隙，既不会干涉轴的高速转动，也能对轴端形成一定的径向支撑辅助。

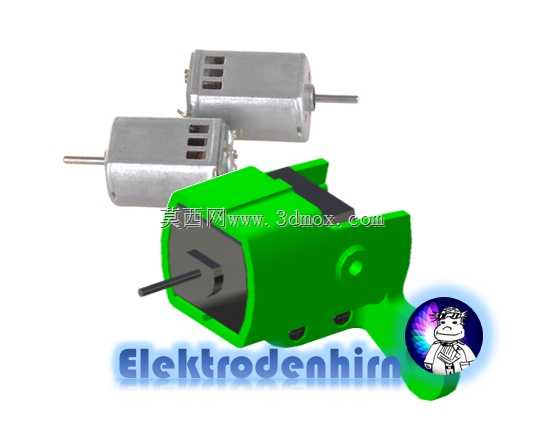

　　从实际安装边界来看，两款金属马达的本体尺寸一致，仅输出轴伸出方向相反，可分别适配对轴出方向有不同需求的布局：一台从支架左侧伸出，一台从右侧伸出，在双向输出或者双侧布置传动的小型机构里，不用修改支架结构就能直接选用对应朝向的马达，减少了单独开发左右镜像支架的成本。绿色支架侧面延伸出的带孔固定臂，是整套结构和设备基体连接的部位，孔位可穿入自攻螺丝或者铜柱，将整个马达组件锁附在塑胶底板、亚克力机架或者薄金属板上，固定臂的长度经过权衡，既让马达本体和安装面之间留出足够散热空间，避免马达长时间运转产生的热量直接传导到敏感的周边电子元件上，也不会因为力臂过长导致支架在马达启停时出现明显晃动。

　　设计这类支架的时候，首先要确认的是马达外壳的实际公差，批量生产的微型马达外壳长宽尺寸通常有零点几毫米的波动，内腔尺寸要在标称尺寸基础上预留合理的装配间隙，既不能过紧导致马达压入时撑裂塑胶壁，也不能过松失去定位作用。内腔侧壁可以增设几条浅的加强筋，既减少塑胶成型时的缩痕，也能通过筋位和马达外壳形成线接触，适当增加抱紧力。前端轴孔的同轴度需要重点控制，如果轴孔和马达自身轴承孔不同轴，马达转动时会受到额外的径向力，不仅空载电流上升，还会大幅缩短马达轴承的使用寿命。建模过程中可以先导入实测的马达点云或者实测尺寸建立马达参考模型，再围绕参考模型构建支架实体，优先保证内腔贴合面和轴孔的位置精度，之后再处理外壁的减重槽、外观曲面和安装臂结构。

　　支架外壁上的圆形凸台是成型时的注塑进胶点位对应结构，同时也能局部增加壁厚，提升支架整体的抗扭刚度，在受到意外侧向碰撞时，凸台位置不容易出现断裂。底部的两个小凹槽对应模具顶针的位置，也可以作为装配时的对位标记，方便工人快速区分支架的上下方向。这类结构广泛用在小型电动玩具、自动门锁传动机构、桌面迷你风扇、智能小车驱动单元里，这类场景对成本敏感，同时要求装配工序尽可能简单，一体化支架不需要额外的金属卡箍或者螺丝抱紧马达，只需要将马达推入内腔，再通过支架侧边的固定臂锁附到整机上即可完成安装，大幅降低产线的装配工时。

　　在选型匹配阶段，工程师需要先核对马达的额定转速和输出扭矩，确认支架的安装臂强度足以承受马达满载启停时的反作用力矩，如果马达功率偏大，可以在固定臂孔位周边增加局部加厚结构，或者在支架内部嵌入金属螺母，避免螺丝锁附时塑胶柱开裂。输出轴伸出支架端面的长度也要和后续从动件的安装位置匹配，过长会增加轴的弯曲挠度，过短则无法安装齿轮或者带轮。两款反向出轴的马达搭配同一个支架，也方便在同一款整机平台上衍生出不同轴出方向的变体，不用重新开模制作不同的固定结构，对于小批量多品类的小型机电产品来说，这种通用化设计能有效摊薄模具和物料管理成本。建模时还要注意塑胶件的拔模角度，内腔侧壁沿马达装入方向设置合理拔模斜度，既方便模具脱模，也能让马达压入过程更顺畅，外壁的曲面过渡处保留均匀壁厚，避免成型后出现内部气孔或者表面缩水缺陷，从结构设计源头兼顾量产工艺性和实际使用可靠性。
