机用台虎钳精密结构三维建模设计

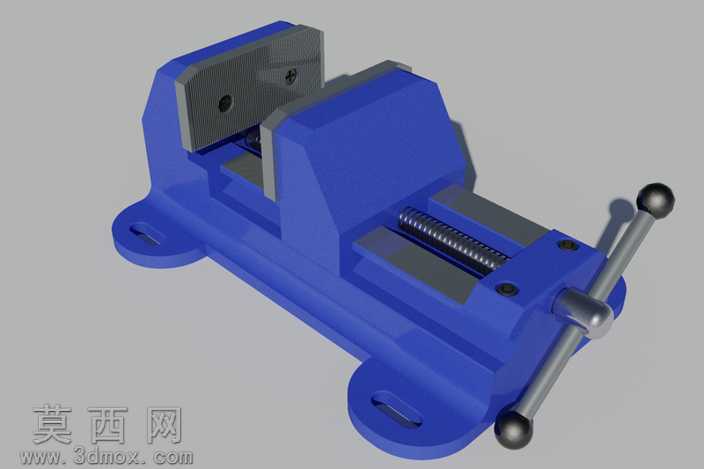

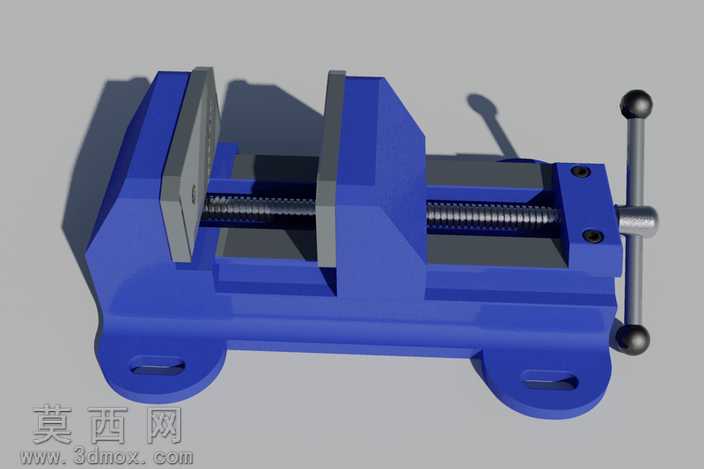

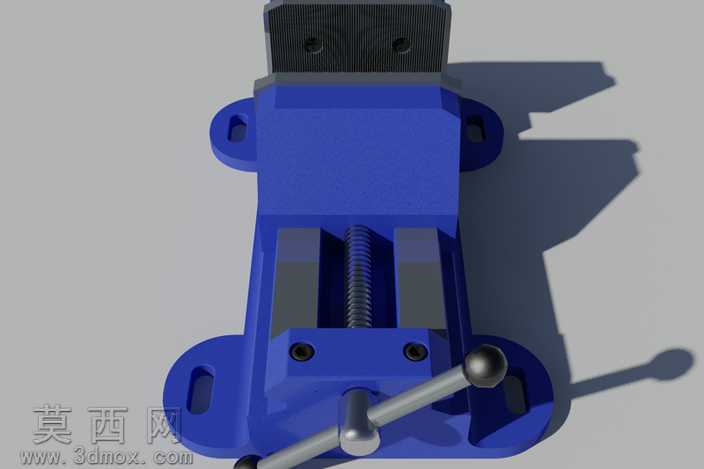

本次机虎钳三维建模严格遵循机械加工工装夹具的实际生产尺寸规范开展设计，建模过程中首先对虎钳的整体功能逻辑进行拆解，将整体结构划分为固定钳身、活动钳身、夹紧丝杠、驱动手柄、钳口护板、安装底座六大核心组成模块，逐一完成各零件的参数化建模。建模阶段优先保证各部件的装配公差匹配，固定钳身作为核心承载基体，建模时精准还原其底部的两个长圆形安装孔结构，可适配机床工作台不同间距的T型槽安装需求，同时还原钳身内部的丝杠安装腔、导轨导向面的结构细节，保证活动钳身的滑动行程符合实际机用虎钳的开口范围。活动钳身建模时重点处理与固定钳身的配合导向结构，保证滑动副的间隙符合机械装配要求，钳口位置设计有可更换的带防滑齿纹的钳口护板，还原护板上的沉头安装孔结构，可实现磨损后的快速更换。传动部分的丝杠建模还原了梯形传动螺纹的细节，与固定钳身端部的螺母套形成螺旋传动副，端部的驱动手柄采用两端带防滑球头的结构设计，还原手柄与丝杠端部的销接固定结构，保证转动施力的合理性。材质与渲染阶段，为钳身主体赋予蓝色烤漆金属材质，调整材质的粗糙度参数模拟工业漆面的哑光质感，丝杠、手柄、钳口护板等金属加工件赋予银灰色金属材质，添加细微的表面纹理模拟机加工后的金属质感，手柄端部的球头做亮面金属处理区分不同部件的加工工艺。场景搭建采用浅灰色纯色背景，添加柔和的环境漫反射光照与定向主光源，投射出柔和的阴影突出虎钳的整体结构轮廓，对钳身的边角、丝杠螺纹等细节位置做局部补光，避免结构细节被阴影遮挡。设计过程中充分考虑机虎钳的实际使用场景，所有结构均围绕机床加工时的工件夹紧功能设计，保证各活动部件无结构干涉，丝杠传动的行程与钳身的最大开口尺寸匹配，安装底座的结构可保证虎钳固定后的稳定性，钳口的平行度、垂直度公差均符合机用虎钳的行业精度要求，完整还原了工业级机虎钳的结构特征与功能逻辑，可作为机械结构教学、工装夹具设计参考的数字化模型使用。
