桩基施工液压夹持支护装置结构设计

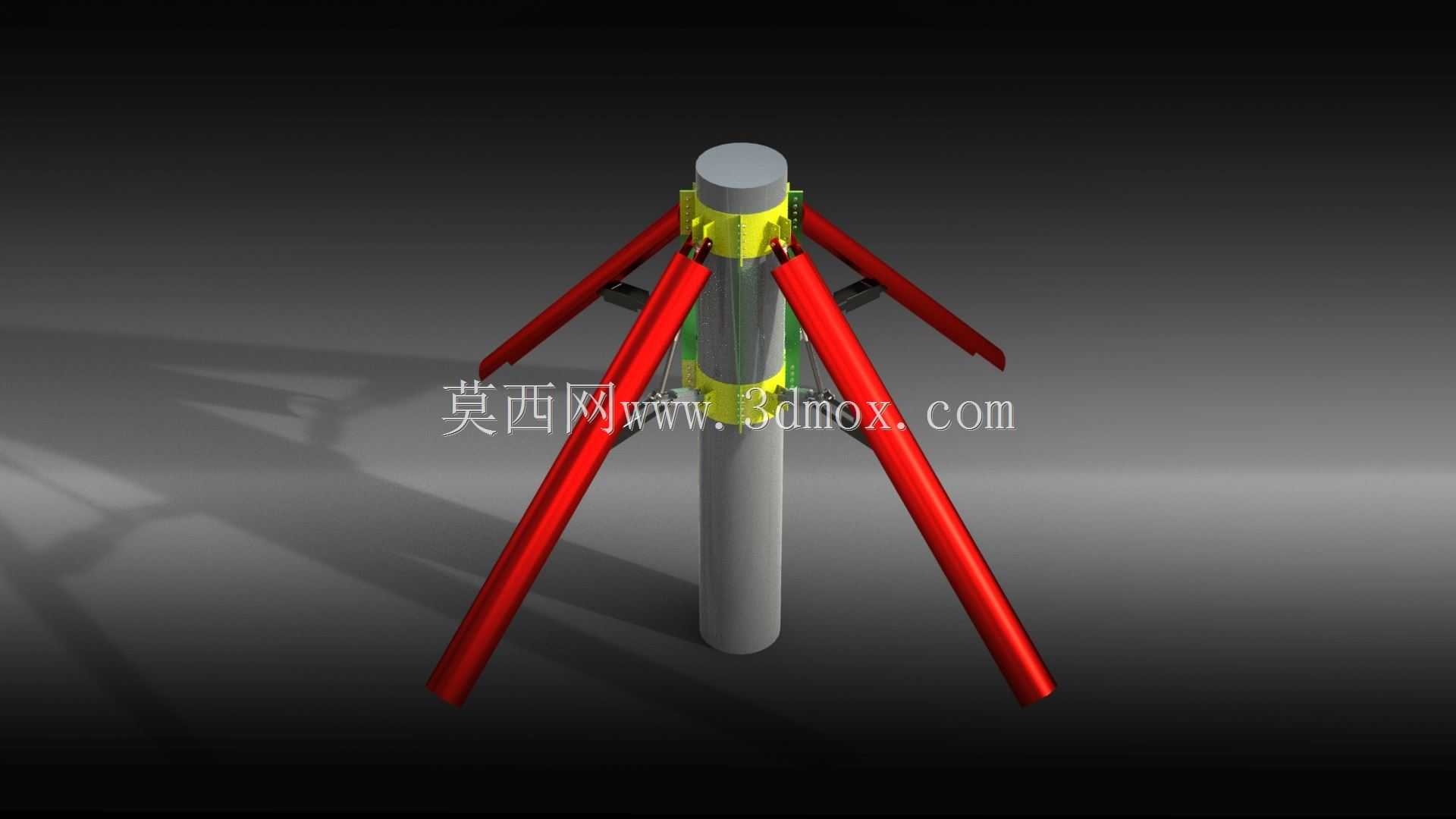

　　在桩基施工的现场作业环节，桩管的临时固定与姿态保持一直是影响成桩精度、作业安全的关键环节，尤其是在大直径群桩施工、斜桩作业场景中，单靠起重设备悬吊桩管无法抵消地层反力带来的偏摆，也难以在接桩、混凝土灌注工序中维持桩体的稳定垂直度，这套夹持支护装置正是针对这类现场痛点开发的配套工装。整套装置以中心环抱式夹持座为核心承载基体，适配直径36规格的竖向桩管作为夹持对象，夹持座采用上下两道分体式卡箍结构，卡箍内侧预留有防滑衬垫安装槽，安装时可根据桩管外壁的实际粗糙度更换不同摩擦系数的衬垫，避免硬接触刮伤桩管防腐层，同时保证足够的静摩擦力抵消桩管的竖向窜动与周向转动。沿夹持座周向均匀分布的六组液压驱动支护臂是整套装置的施力执行部件，

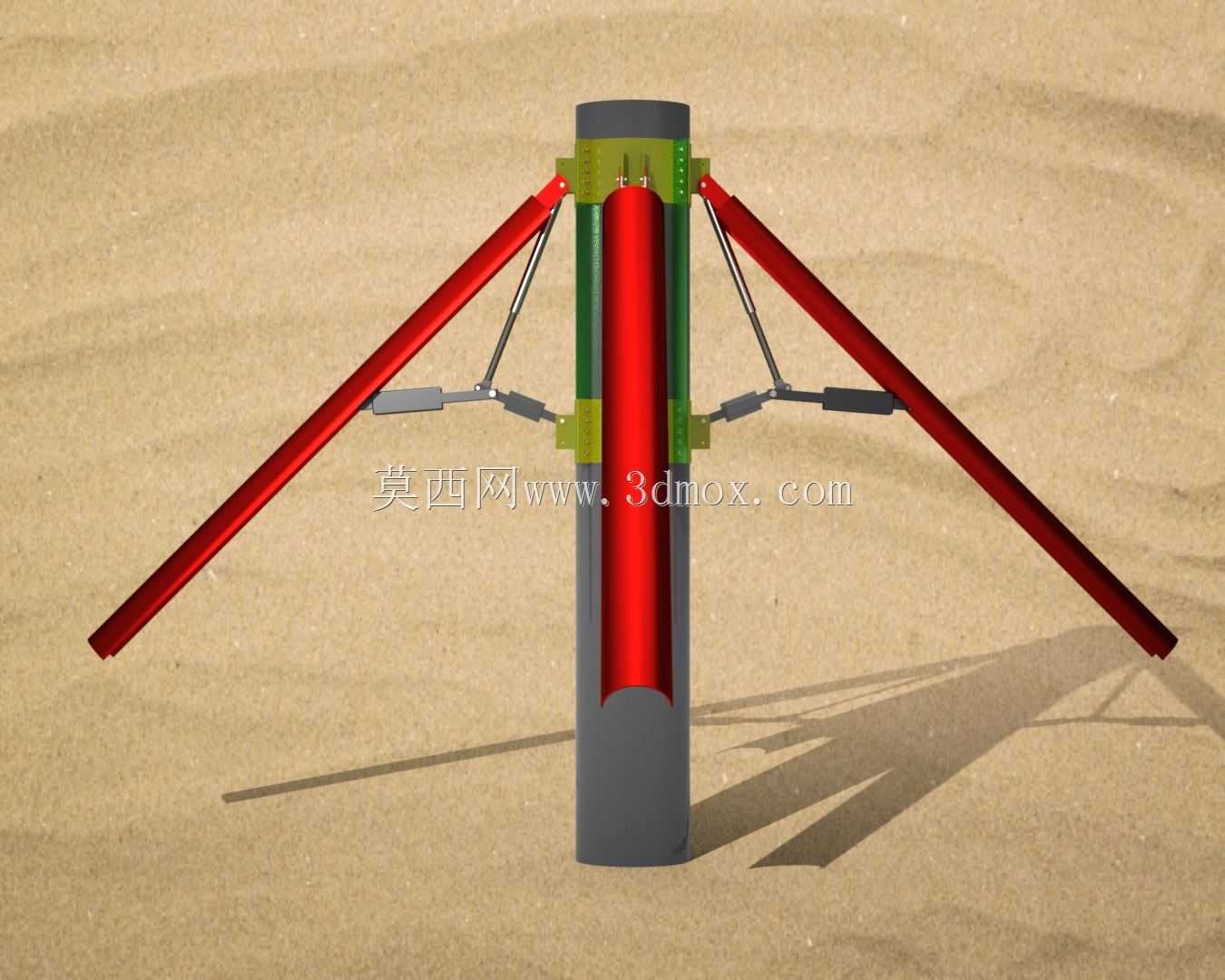

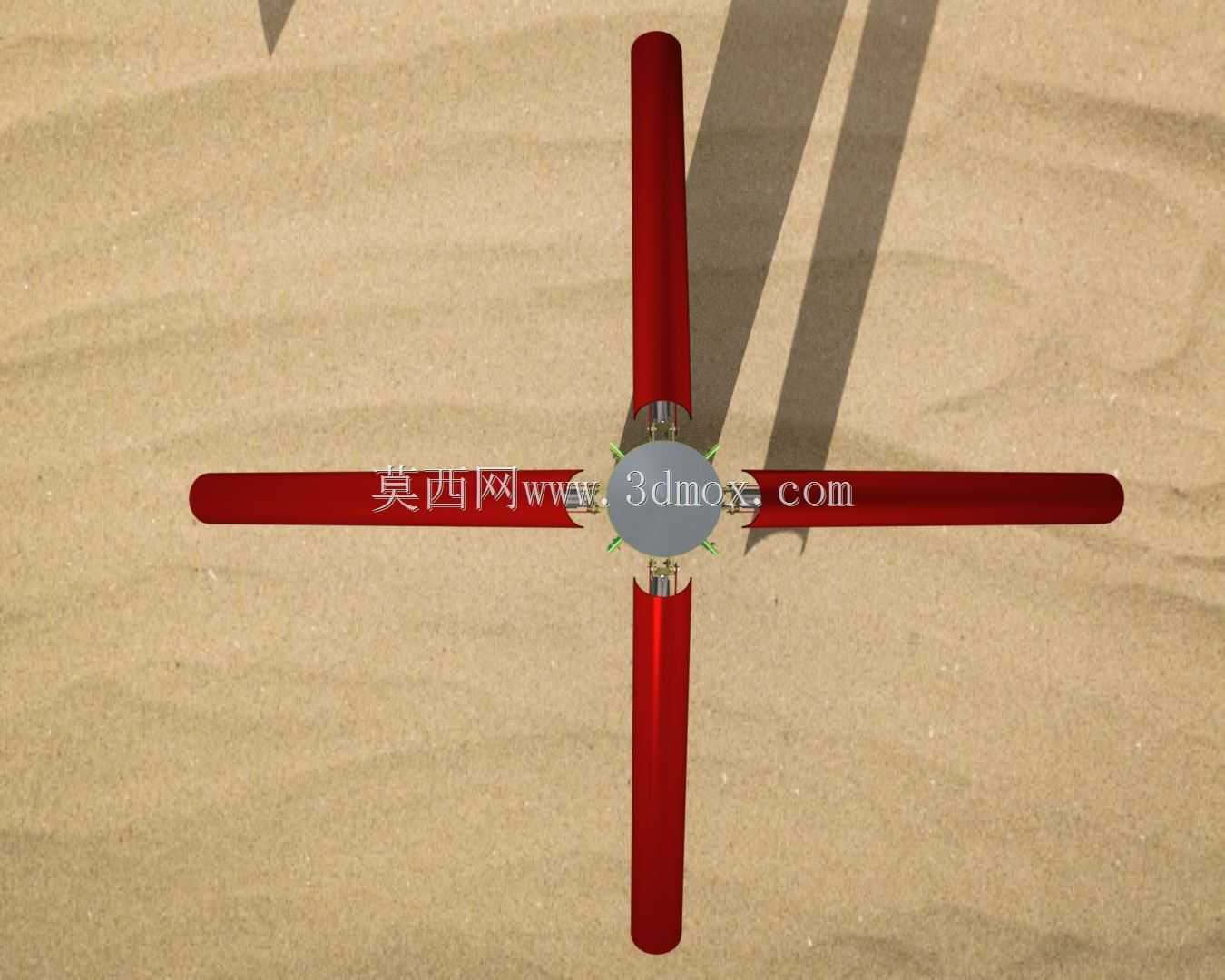

　　单组支护臂采用两段式铰接结构，根部与夹持座通过铰支座连接，中部设置液压活塞缸作为动力输出元件，当液压系统通入压力油时，活塞缸推杆伸出，带动支护臂绕根部铰点向外展开，最终锁定在与竖向桩管呈45度夹角的工作位置，此时臂端的接地支座会紧密贴合施工面的硬化垫层或者原状土层，形成多点对称的斜向支撑结构。从受力逻辑来看，六组支护臂呈正六边形分布，任意方向的水平偏载都会由对称位置的两组臂体共同承担，斜向45度的支撑角度可以同时分解水平方向的倾覆力矩与竖向的拔桩反力，相比传统的垂直支撑或者缆风绳固定，这种结构不需要额外打设地锚，在狭小的施工场地内也能快速部署，不会和周边的钢筋笼吊装、混凝土浇筑设备产生作业干涉。

　　设计阶段针对安装边界做了明确的尺寸约束，夹持座的开合行程预留了足够的调节余量，可适配桩管外径的小幅制造公差，不需要针对每一批次的桩管单独更换卡瓦片；支护臂展开后的最大接地半径根据常规桩基施工的作业面宽度设定，不会超出单桩施工的安全防护范围，臂体采用箱型截面焊接结构，在保证抗弯截面模量的前提下尽可能降低自重，方便现场通过起重设备整体吊装移位，接地支座处设置有可调高度的螺杆支脚，可适应施工面不超过15度的局部平整度误差，不需要额外对支撑点做找平处理。在功能拓展层面，夹持座上预留有传感器安装位，可后续加装倾角传感器实时反馈桩管的垂直度偏差，液压回路中预留了压力检测接口，可通过单组支护臂的压力变化判断地层的局部承载力差异，

　　给施工人员提供地层稳定性的参考依据。整套装置的结构没有采用复杂的异形曲面，所有铰接点的销轴都采用标准件，便于现场磨损后的快速更换，液压管线沿臂体内侧布置，设置有防护盖板避免施工过程中掉落的渣土、焊渣砸损管路，日常维护只需要定期给铰接点加注润滑脂、检查液压密封件的老化情况即可，不需要复杂的专业维保流程。对比传统的桩基临时固定方式，这种集成式液压支护装置不需要在施工面预埋固定件，作业完成后只需要收回液压活塞，支护臂即可自动收拢到贴紧桩管的位置，可随桩管一同吊装到下一个作业点位，大幅缩短了单桩作业的辅助准备时间，尤其适用于市政桩基施工、海上风电桩基施工等对作业效率、场地占用要求较高的场景，在斜桩施工场景中，还可以通过调整单组支护臂的伸出长度，主动调整桩管的倾斜角度，配合导向装置完成高精度斜桩的施工作业。
