工业设备配套嵌入式塑料防护壳体

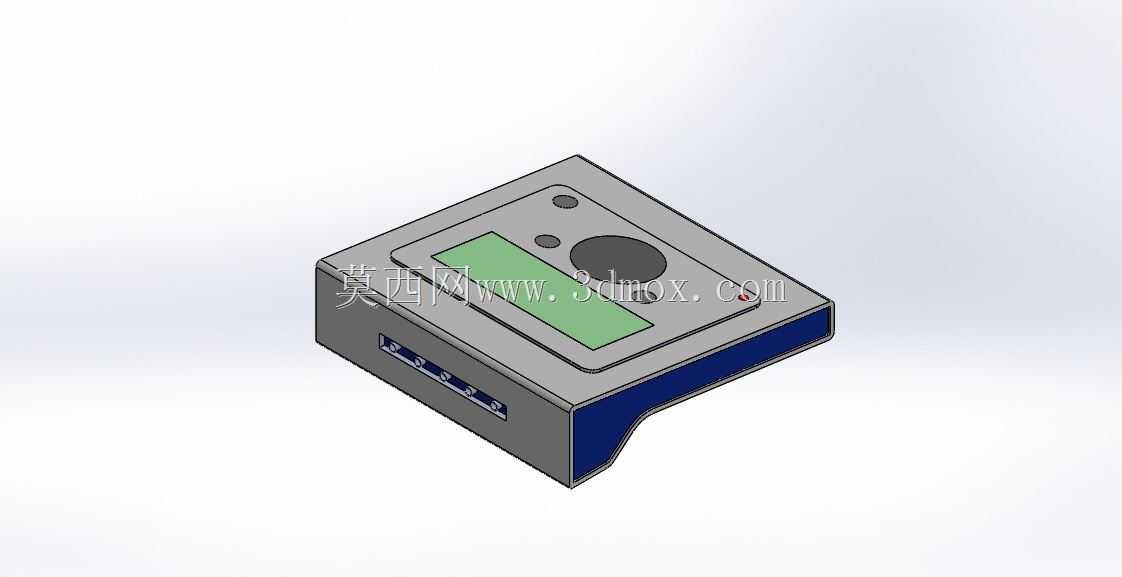

　　这款塑料壳体主要面向工业测控类小型设备的集成安装场景，常见于生产线工位数据采集终端、小型环境参数检测模块、设备侧装状态指示单元这类需要嵌入设备面板或者固定在设备侧壁的配套部件，日常使用中会接触车间内的少量粉尘、切削液飞溅以及常规的设备运行振动，因此结构设计上优先考虑安装可靠性与内部元件的防护性。从结构布局来看，壳体采用上下扣合的装配方式，侧边预留的接口槽位对应常规的接线端子、通讯接口排布，不需要额外在壳体上二次开孔就能完成常规接线作业，顶面的操作区域做了下沉式设计，对应的显示窗口、操作按键区域预留了均匀的安装止口，粘贴面板或者安装嵌入式按键、显示屏时，能保证贴合面平整，不会出现缝隙过大导致粉尘渗入的问题。

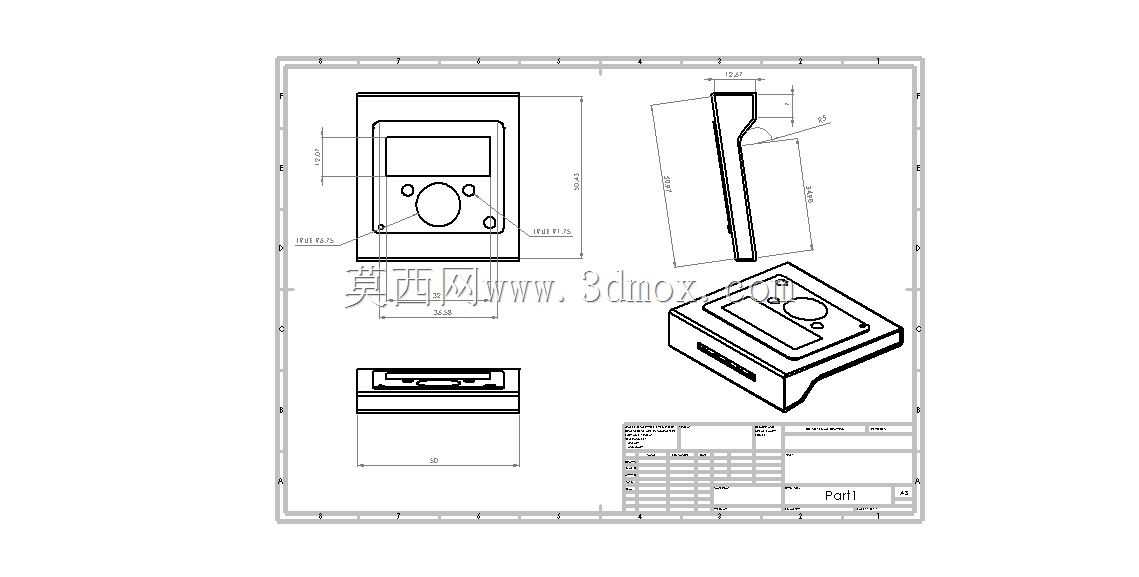

　　设计阶段首先考虑的是安装边界的适配性，壳体整体做了切角处理，对应设备安装位的避让空间，尤其是侧边的蓝色嵌装区域，是为了匹配设备面板的卡装结构，不需要额外打螺丝就能实现快速卡接固定，安装时只需要将壳体从设备面板外侧推入预留的安装孔位，侧边的卡扣结构就能自动卡紧在面板内侧，后期维护拆卸时只需要从内侧按压卡扣就能取出壳体，大幅降低现场装配和后期维护的工时。壳体内部的筋位排布做了针对性优化，对应PCB板的安装柱高度统一，预留的螺丝柱孔径适配常规的自攻螺丝规格，不需要额外镶铜螺母就能完成电路板的固定，筋位同时兼顾了壳体的结构强度，在壁厚控制在2.5mm的常规注塑壁厚前提下，侧边按压不会出现明显的形变，能承受常规安装过程中的挤压力，

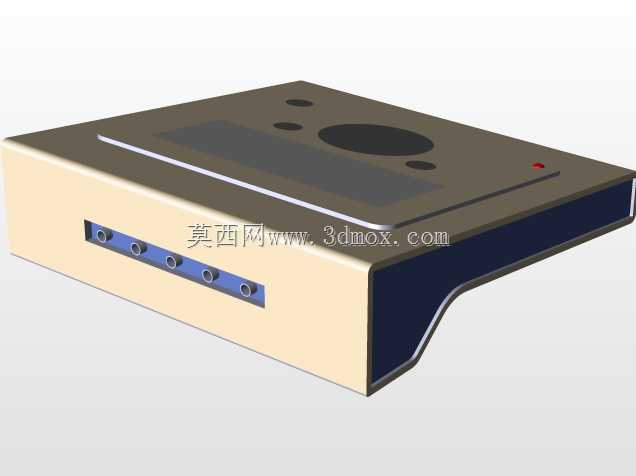

　　不会因为装配力度过大导致壳体开裂。顶面的圆形区域预留的是调节旋钮或者状态指示灯的安装位，旁边的两个小圆孔对应状态指示灯的导光柱安装位，绿色的下沉区域是显示屏的安装窗口，窗口边缘的止口高度刚好匹配常规薄型液晶屏的厚度，安装时只需要在止口处粘贴薄型双面胶就能固定屏幕，同时能阻挡环境光线从屏幕边缘渗入，避免屏幕显示出现反光漏光的问题。壳体侧边的接口区域做了内凹设计，接口安装后接头部分不会突出壳体侧边太多，避免设备运行过程中剐蹭到周边的管线或者结构件，接口区域的边缘做了圆角过渡，不会割伤接线作业人员的手部，也能避免插拔接头时边角对接头线材造成磨损。考虑到工业场景的使用温度范围，壳体选材适配常规的ABS工程塑料注塑工艺，

　　能在-10℃到60℃的常规车间环境下保持结构稳定，不会出现低温脆裂或者高温软化变形的问题，表面做了细晒纹处理，不容易残留指纹和油污，日常清洁只需要用干布擦拭就能保持表面整洁，不需要额外做表面喷涂处理，能有效控制量产的成本。在安装尺寸的匹配上，壳体的整体外轮廓尺寸适配常规的小型设备面板安装开孔，卡装结构的压缩量预留了0.5mm的公差范围，能适配面板厚度1.5mm到3mm的常见设备板材，不管是冷轧钢板设备外壳还是塑料设备面板，都能实现稳定卡接，不会出现松动脱落的问题。壳体内部的空间预留了足够的走线空间，电路板安装后，元件最高面和壳体内顶面之间预留了3mm的安全间隙，不会出现元件顶到壳体顶面导致面板按压误触的问题，同时走线空间能容纳常规的杜邦线、屏蔽线的弯折半径，不会出现线材被壳体压伤导致短路的隐患。
