单缸活塞曲柄联动简易动力结构

　　这套结构的核心作用是直观复现往复式动力转换的基础逻辑，在职业院校机械原理实训课堂、企业新入职结构工程师入门培训场景中，这类简化结构能帮学习者快速建立曲柄滑块机构的运动认知，跳过复杂整机的外围结构干扰，直接聚焦动力转换的核心运动副配合关系。日常做内燃机原理讲解、小型动力装置方案预研时，也可以用这套结构做运动干涉校验的基础载体，不用一开始就搭建带配气机构、冷却系统的完整整机模型，能大幅压缩前期方案验证的时间成本。

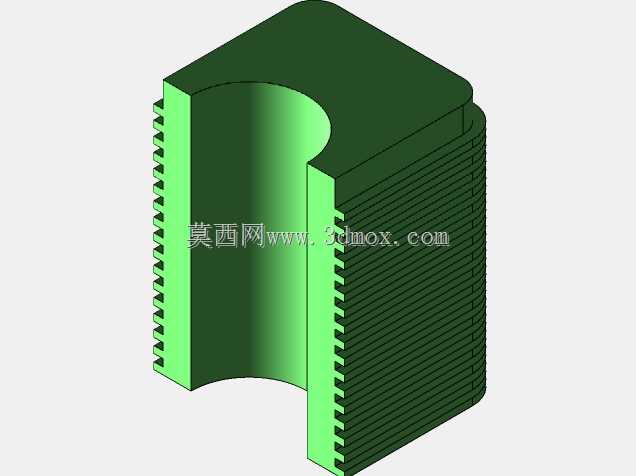

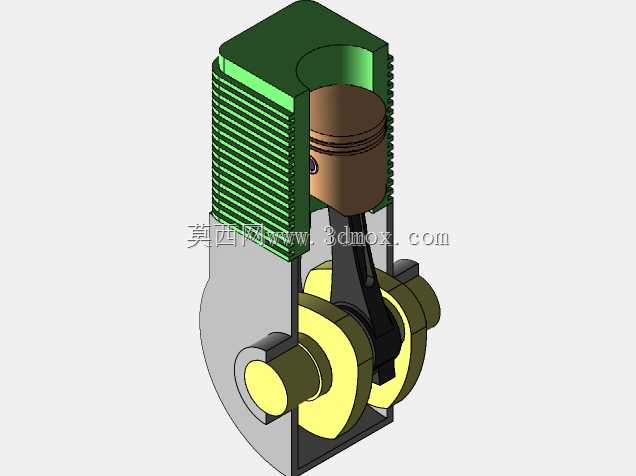

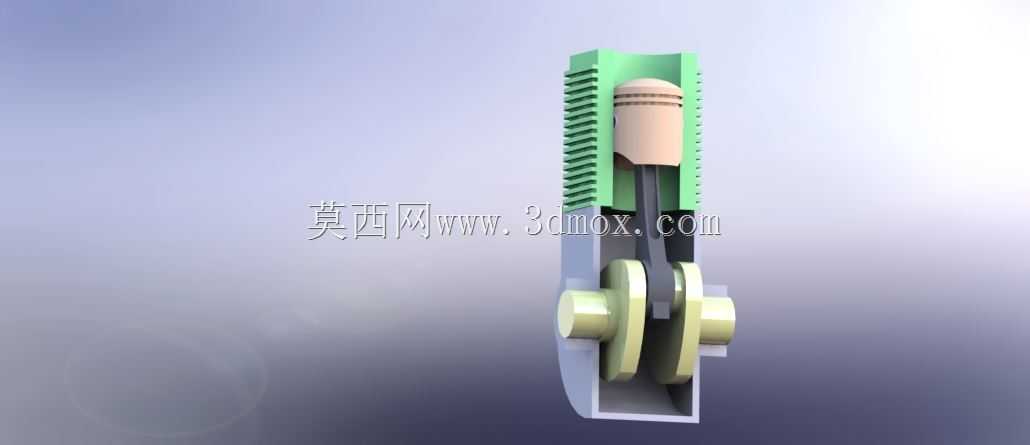

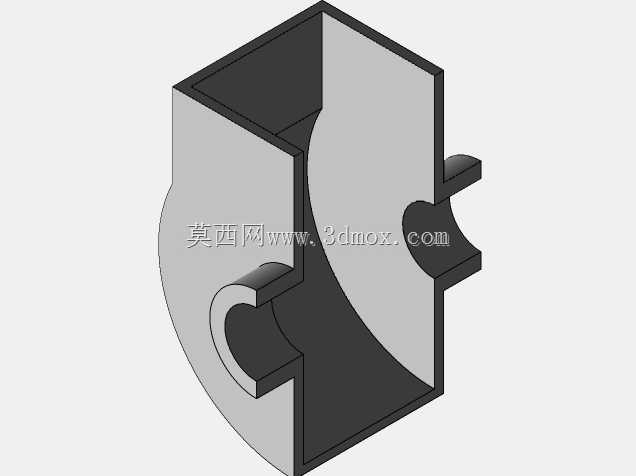

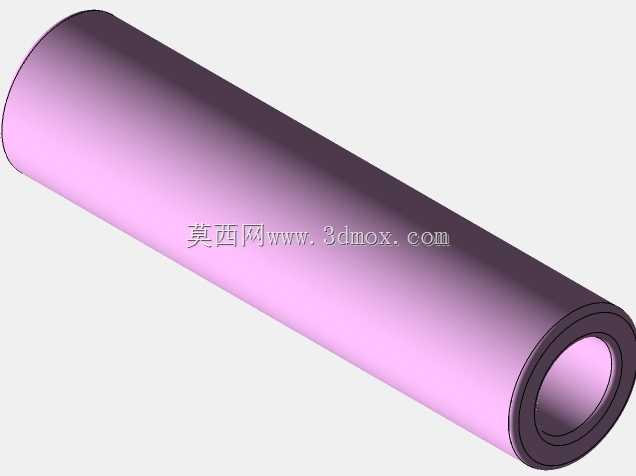

　　从功能特性来看，这套结构完整覆盖了往复式动力转换的核心运动链路：气缸内壁作为活塞的运动导向面，限制活塞仅能沿轴向做直线往复运动，活塞通过活塞销与连杆小头形成铰接副，连杆大头与曲柄销形成转动副，曲柄与支撑轴段同轴设置，可绕固定轴线做整周回转运动。当活塞受气压推动产生直线位移时，连杆会将直线作用力传递至曲柄，推动曲柄绕固定轴转动，完成直线运动到旋转运动的转换；反过来如果给曲柄输入旋转扭矩，也能带动活塞在气缸内做往复直线运动，可用来演示压缩机类设备的运动逻辑。结构中特意将气缸外侧做了散热鳍片造型，还原了真实风冷气缸的外形特征，同时对气缸侧壁做了剖视处理，能直接观察到活塞环位置、连杆摆动角度、曲柄偏心距的匹配关系，不用额外做剖面视图就能看清内部运动状态。

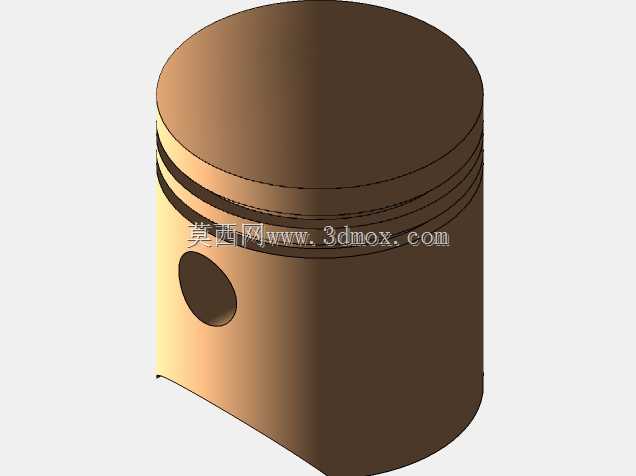

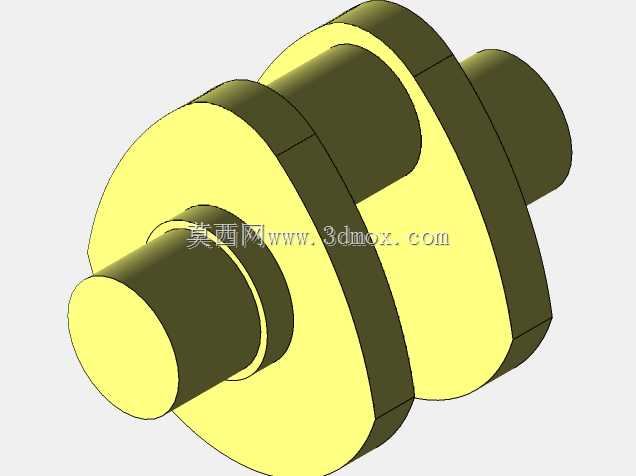

　　设计思路上完全围绕运动演示的核心需求做简化，没有冗余的附属结构：首先确定曲柄的偏心距，也就是活塞行程的一半，这个参数直接决定活塞的往复运动范围，设计时先根据演示需要的运动幅度确定偏心距数值，再匹配连杆长度，确保连杆摆动过程中不会与气缸内壁发生运动干涉，同时控制连杆摆角在合理范围内，避免传动角过小导致的运动卡滞。活塞部分只保留了核心的柱体结构和活塞环槽位置，没有做复杂的活塞内腔、销座加强筋等细节，既保证运动关系准确，又降低了建模和后续运动仿真的计算量。气缸部分采用半剖开放式结构，外侧的散热鳍片等距排布，既还原真实零件的外形特征，又不会遮挡内部运动部件的观察视线，支撑曲柄的两个轴座采用对称布置，保证曲柄转动时的支撑刚度，避免高速运动仿真时出现轴段挠曲变形的问题。

　　外形尺寸与安装边界方面，整套结构沿活塞轴向的总长度由气缸长度、曲柄回转半径共同决定，气缸的内径与活塞外径采用间隙配合，预留出足够的运动间隙避免卡滞，曲柄的回转直径决定了结构在垂直于活塞轴向方向的最大轮廓尺寸，安装时需要保证曲柄的回转轴线与活塞轴线垂直相交，否则会出现运动别劲、磨损加剧的问题。两个支撑轴座的安装面处于同一平面，可直接固定在演示台架或者实训面板上，气缸的安装端面与支撑座的定位面需要保证平行度，确保活塞运动方向与曲柄轴线的垂直度符合要求。整套结构的外轮廓没有突出的尖锐棱角，所有运动部件的活动范围内都预留了足够的安全间隙，做实物演示时不会出现部件剐蹭台架或者夹手的问题，适配常规教学实训台的安装尺寸，不需要额外定制转接支架就能直接固定使用。
