自行车车架力学性能测试专用工装装置

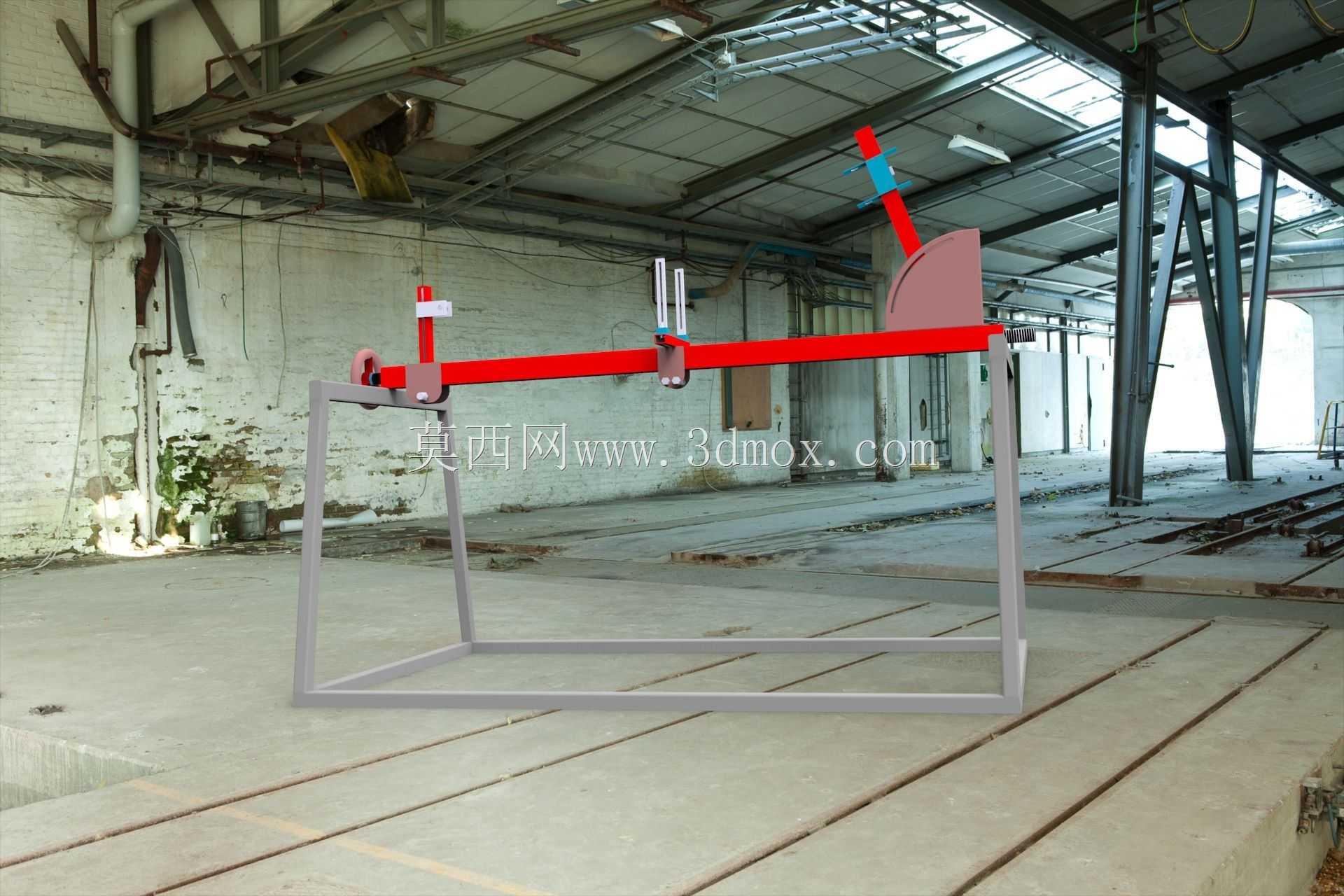

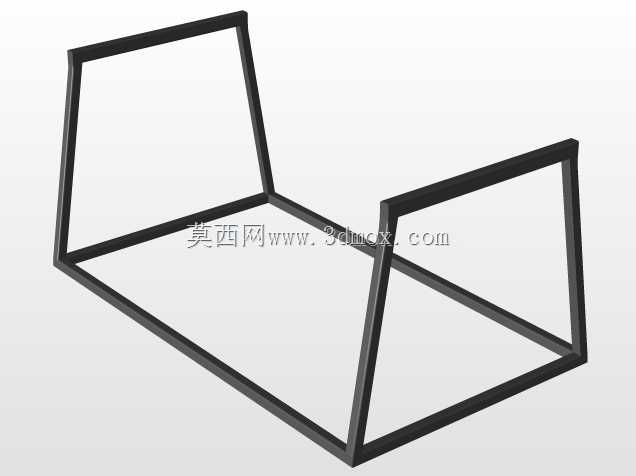

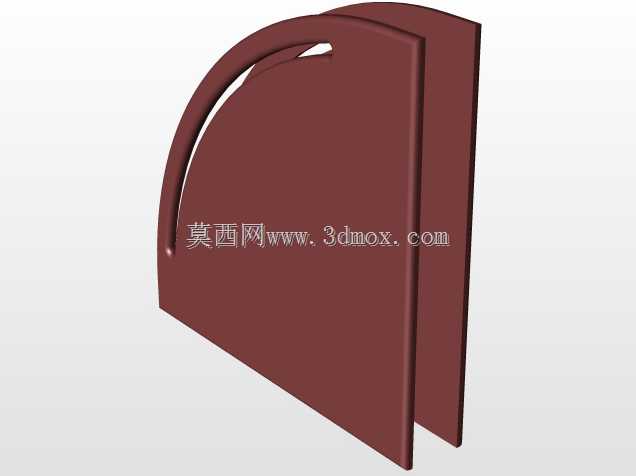

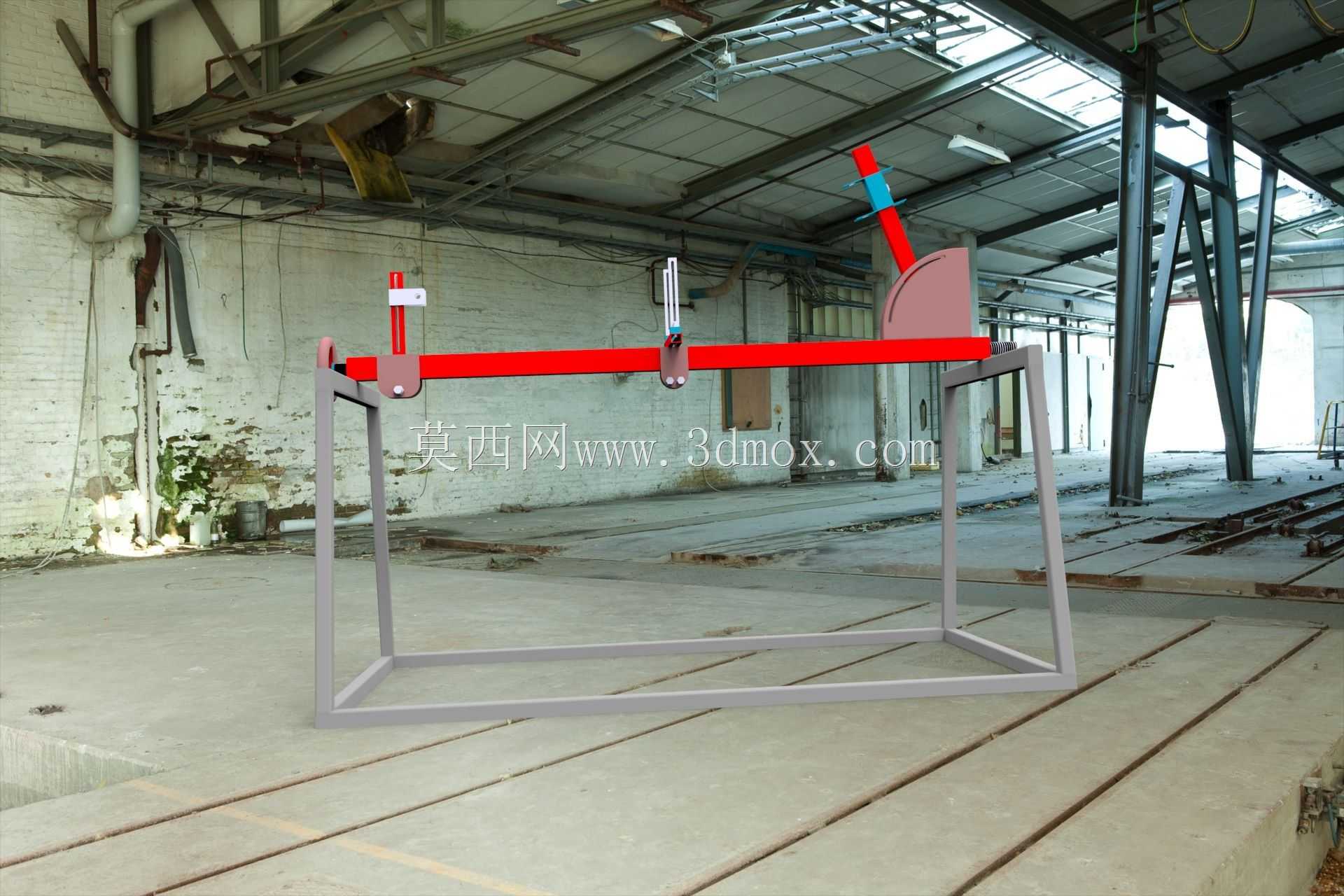

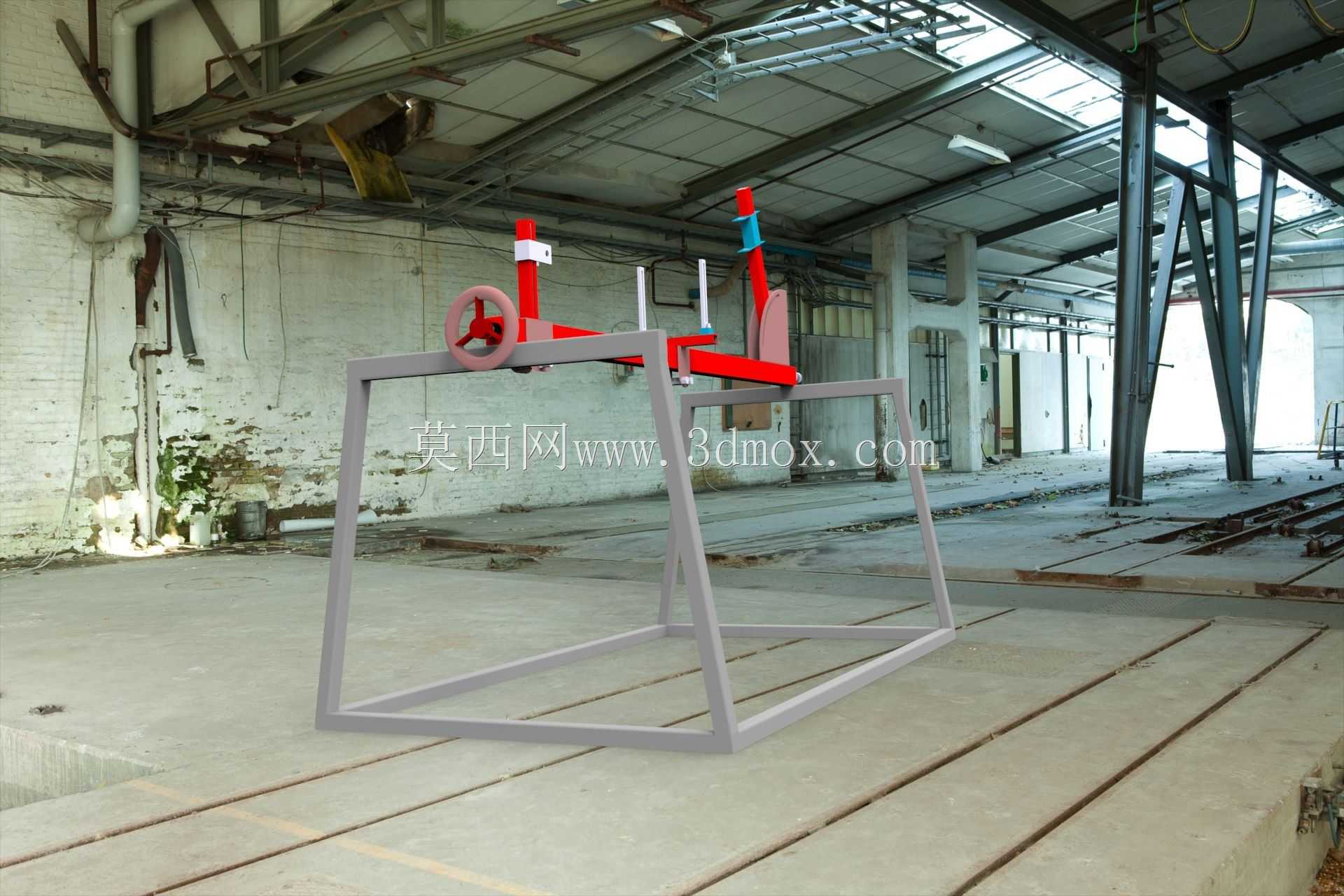

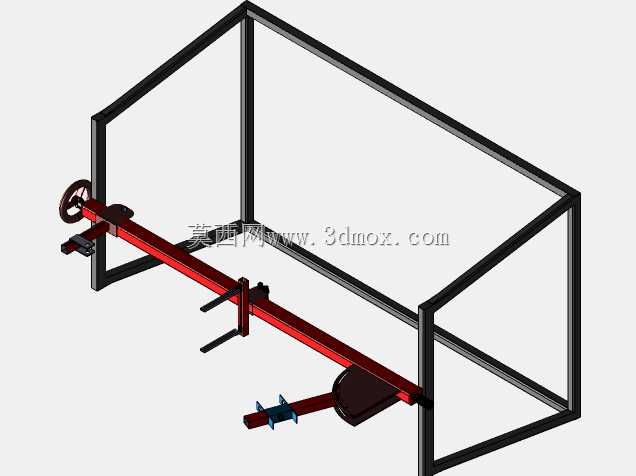

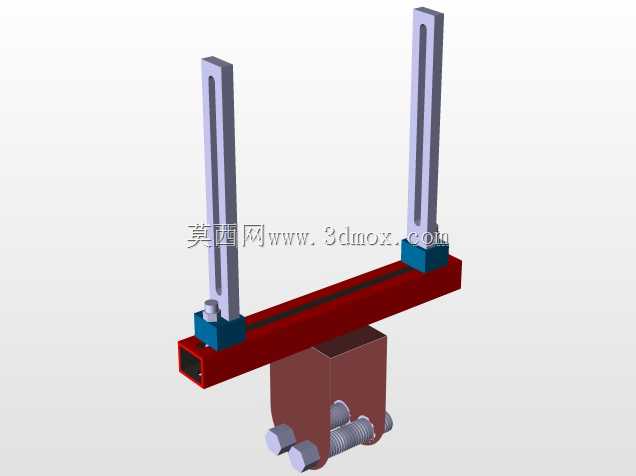

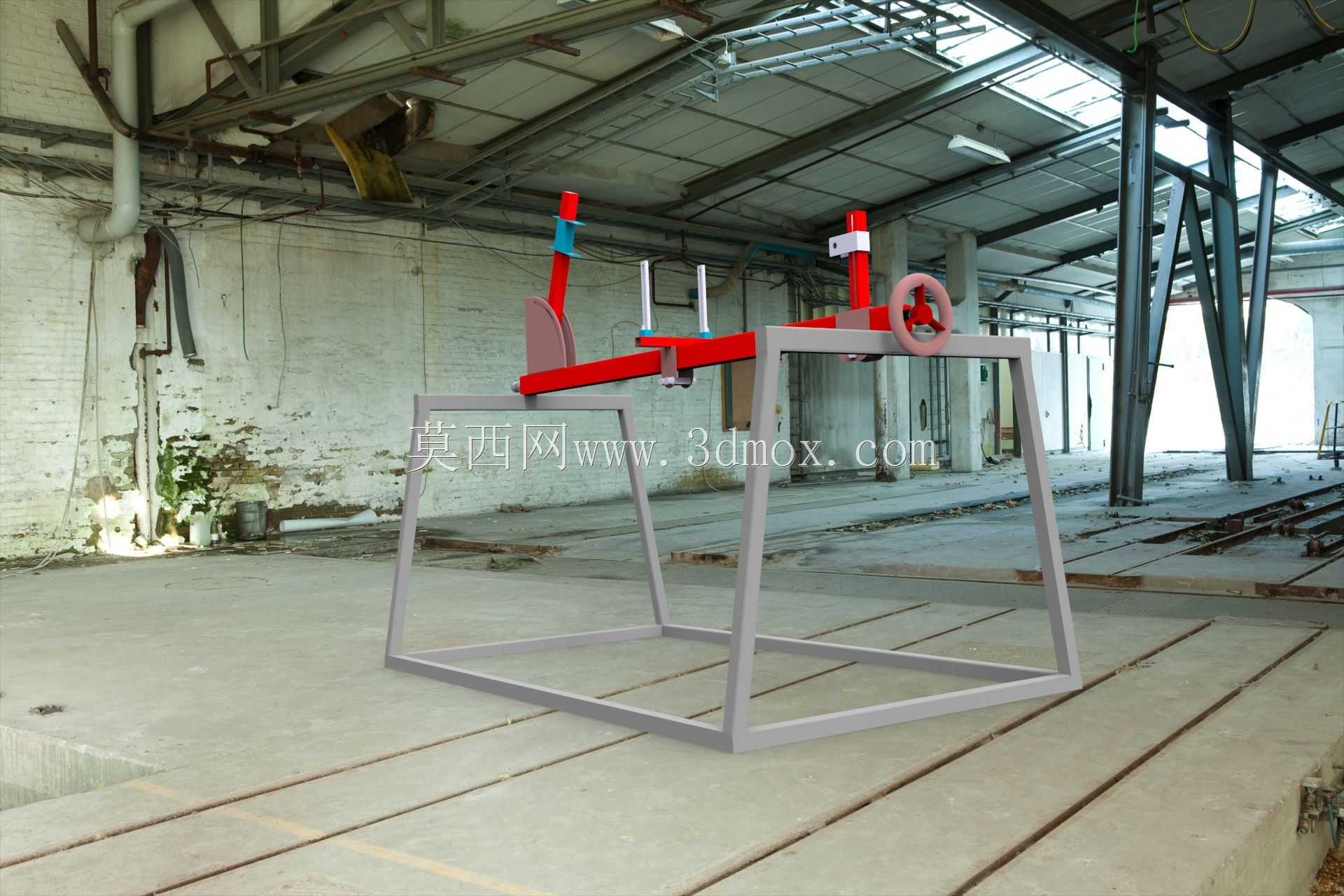

这套装置主要面向自行车整车生产环节的车架入厂校验、制程抽检以及成品终检场景，是车架质量管控环节的核心硬件载体，可覆盖不同规格菱形车架、异形车架的多维度力学性能测试需求，无需额外更换大量适配夹具即可完成多数常规检测项目的装夹作业。从结构布局来看，装置采用门式方管焊接框架作为承载基体，底部框架通过膨胀螺栓与混凝土地面刚性固定，整体安装边界占地长度约2.2米、宽度约0.8米，框架主体高度约1.1米，可适配轮距在1000mm-1350mm区间的常规民用、运动类自行车车架装夹，底部预留的150mm离地间隙可容纳测试用加载砝码、位移传感器的布线与安装，不会出现工装与检测辅具干涉的问题。设计阶段优先考虑了装夹效率与测试稳定性的平衡，横梁上的两组可调夹座可沿横梁长度方向滑动，通过T型螺栓快速锁紧定位，分别对应车架的中轴安装位、头管安装位，尾部的可调支撑臂可根据车架后叉的角度、开档尺寸调整俯仰角度与横向位置，模拟车架实际装车时的后轮安装约束状态，装夹过程中所有与车架接触的位置都镶嵌了尼龙垫块，避免装夹力过大造成车架管材表面涂层损伤或局部压痕。装置的功能覆盖了车架静态垂直加载、侧向力加载、头管疲劳模拟等常规测试项目，横梁上预留的多组标准安装孔位可直接固定加载气缸、百分表支架等检测辅具，无需在框架上二次钻孔加工，框架焊接后整体经过去应力退火处理，长期承受交变加载力也不会出现框架变形、基准偏移的问题，能保证长期测试数据的一致性。不同于实验室专用的高精度多轴测试台，这套装置更适配生产现场的快速检测需求，结构简单可靠，维护成本极低，操作人员经过简单培训即可完成装夹与测试操作，不需要掌握复杂的测控软件操作逻辑，能很好匹配中小自行车生产企业的质量管控需求，在车架来料检验环节快速筛除管材强度不足、焊接强度不达标的不合格件，避免不合格车架流入后续装配环节造成批量质量问题。
