标准直齿圆柱齿轮传动结构三维设计

　　在常规机械传动系统的布局中，直齿圆柱齿轮是应用覆盖范围极广的基础传动元件，从普通的轻工输送设备、小型机床进给箱，到农用机械的动力分配单元、通用减速机的输入输出级，都能见到这类零件的身影。这类齿轮的核心作用是在平行轴之间传递旋转扭矩与转速，依靠轮齿的连续啮合，实现动力的稳定传输，同时可根据啮合配对的齿数差，完成指定传动比的转速变换，满足不同工况下的输出转速、扭矩匹配需求。

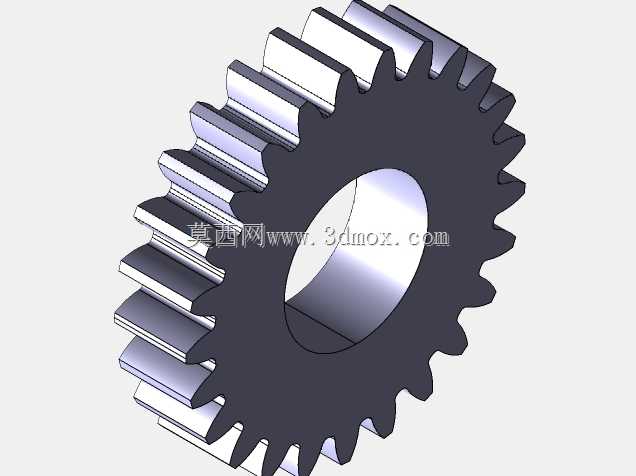

　　从结构设计逻辑来看，这款直齿轮采用了最经典的实心辐板式结构适配中小模数的传动场景，中心设置的通孔为安装轴孔，用于与传动轴形成配合，装配时可通过平键连接实现周向固定，避免齿轮与轴之间出现相对转动，保证扭矩传递的可靠性。轮齿部分采用标准渐开线齿形设计，齿向与齿轮端面保持垂直，这种齿形设计的优势在于加工工艺成熟，无论是滚齿、插齿还是铣削加工都能获得较高的齿形精度，装配时没有轴向分力，支撑轴承的受力状态更简单，后期维护调整的难度也更低。

　　在实际选型适配过程中，首先需要确认的是安装边界尺寸：轴孔直径需要与待装配的传动轴直径形成公差配合，根据载荷性质选择间隙配合、过渡配合或者过盈配合；齿轮的齿顶圆直径需要匹配安装腔体的内部空间，避免运转过程中齿顶与腔体内壁、相邻零部件发生运动干涉；齿宽尺寸需要结合传递的额定扭矩核算，保证轮齿的接触强度与弯曲强度满足工况载荷要求，避免长期满载运行出现齿面点蚀、轮齿折断等失效问题。

　　设计建模过程中，齿形的参数化构建是核心环节，需要先根据传动比要求确定齿数、模数、压力角等核心参数，通过渐开线方程生成精准的齿廓曲线，再通过阵列特征完成全部轮齿的构建，之后对齿端棱边做微小的倒角处理，既可以去除加工毛刺，也能避免装配啮合时出现齿端卡滞，减少啮合初期的异常磨损。齿轮的端面与轴孔的垂直度、齿圈的径向跳动公差都需要在建模时预留合理的形位公差标注基准，为后续的加工、检测提供明确的参照。

　　在实际应用场景中，这类直齿轮通常不单独使用，而是与同模数的配对齿轮组成齿轮副，安装时需要保证两轴的平行度误差在允许范围内，同时控制合理的齿侧间隙，间隙过大会导致传动过程中出现冲击、反向空程量大的问题，间隙过小则会加剧轮齿磨损，甚至出现运转卡滞、润滑脂无法进入啮合面的情况。对于转速较高的使用场景，还需要在建模时考虑动平衡的设计要求，保证齿轮的质量分布均匀，减少高速运转时的振动与噪音。

　　不同于斜齿圆柱齿轮，直齿轮的啮合过程是沿整个齿宽同时进入啮合、同时退出啮合，因此传动过程中会存在一定的啮合冲击，更适合应用在中低速、载荷平稳的传动场合，不适合高速重载的传动场景。在进行三维建模时，除了构建齿轮的本体结构，还需要同步考虑后续加工的工艺性，比如轴孔的倒角、轮毂部分的退刀槽设计，都要符合常规机械加工的工艺要求，避免出现无法加工的结构特征。同时，建模时保留的参数化特征可以方便后续根据不同的传动需求，快速调整模数、齿数、齿宽等参数，衍生出适配不同工况的同系列齿轮模型，大幅提升同类型零件的设计效率。
