电厂燃气轮机配套消声及管道结构

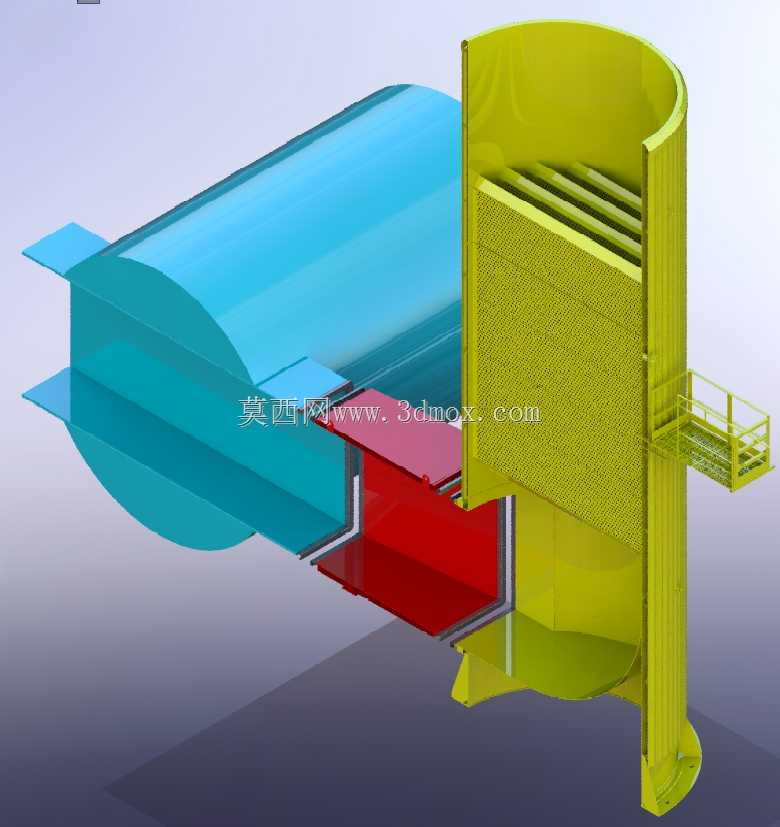

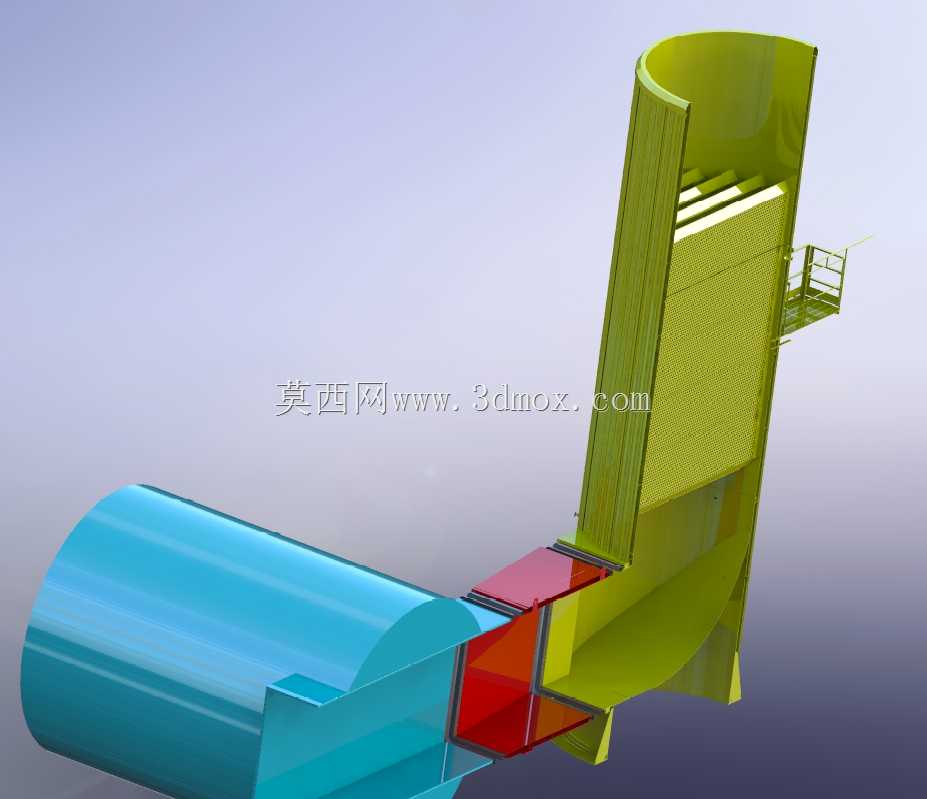

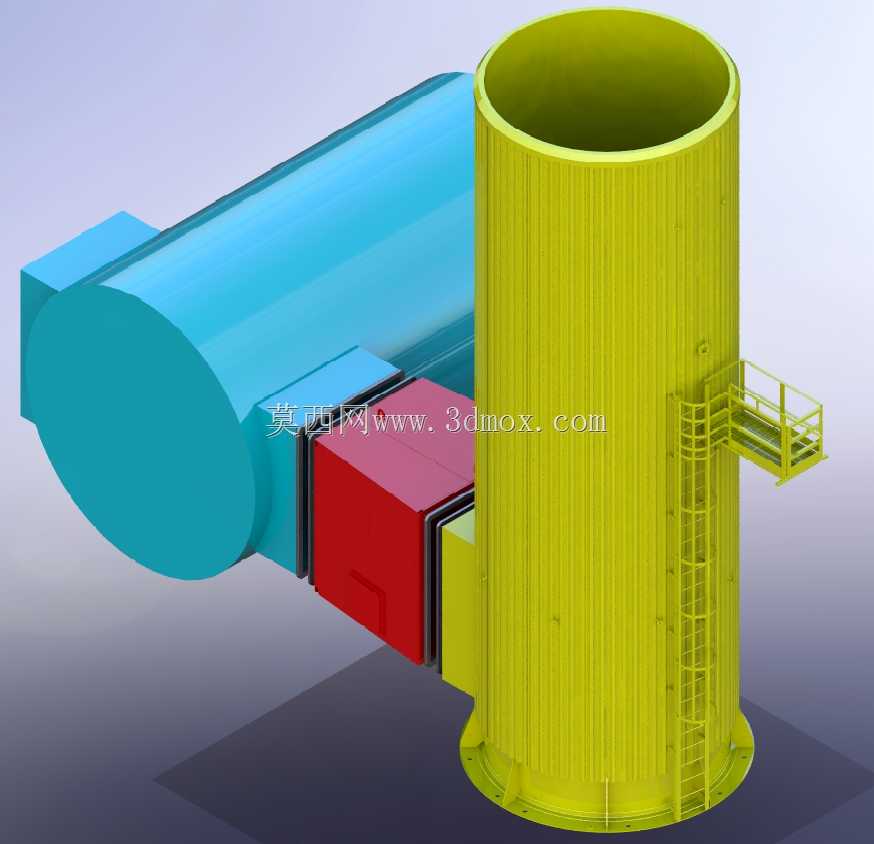

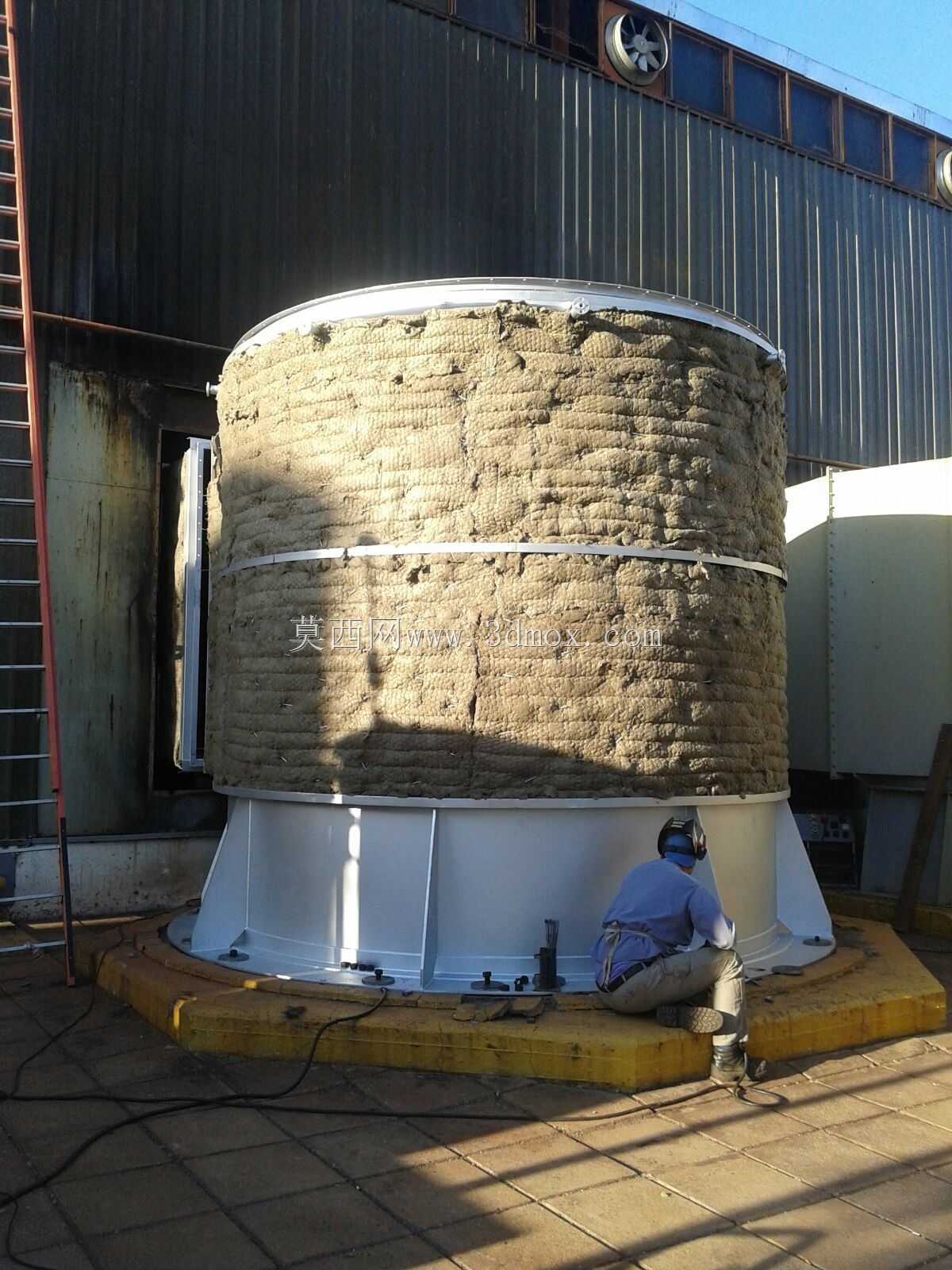

　　这套结构针对燃气轮机排气端的噪声治理与介质输送需求设计，核心应用场景为大型发电厂燃气轮机组的排气段，匹配菲亚特系列同功率等级燃机的安装接口，解决燃机运行时高速排气产生的宽频噪声问题，同时承担高温排气的导流输送功能。从结构拆分来看，蓝色段为进气连接管道，采用圆弧过渡的筒型结构，两端预留法兰安装边，侧边设置的支耳结构用于现场安装时的吊装定位与承重支撑，管道内壁做平滑处理以降低气流沿程阻力，避免高速气流在管壁处形成涡流再生噪声。红色段为中间连接过渡段，采用变径结构衔接进气管道与消声段，截面渐变的设计可以让气流在进入消声单元前完成流速均匀化，避免局部流速过高冲击消声元件造成结构损坏，同时该段预留了检修人孔的安装位置，

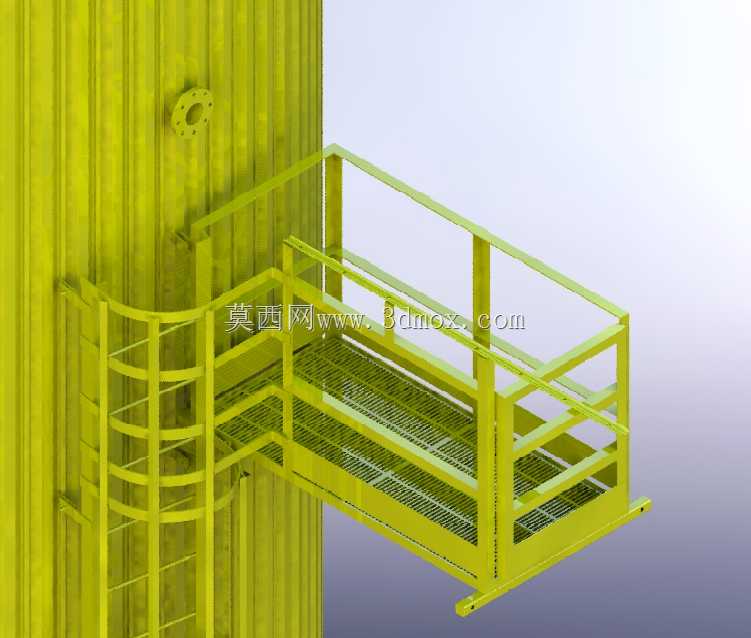

　　方便后期运维时进入管道内部检查消声组件的损耗情况。黄色段为核心消声单元，采用立式筒型结构，内部设置多组平行排列的阻性消声片，消声片内部填充多孔吸声材料，外部采用穿孔护面板做防护，穿孔率经过针对性计算，匹配燃机排气的噪声频谱特性，对中高频排气噪声有显著的消声效果，消声筒外侧设置的爬梯与平台结构，用于现场运维人员对消声器顶部的排气防雨帽、检测仪表进行定期巡检维护。设计过程中首先核算了燃机额定工况下的排气流量、温度与噪声频谱，确定消声器的通流截面面积，保证气流通过消声段时的流速控制在合理范围内，避免流速过高产生的二次噪声抵消消声效果；其次考虑到排气的高温特性，所有与气流接触的结构件都采用耐热钢材制作，

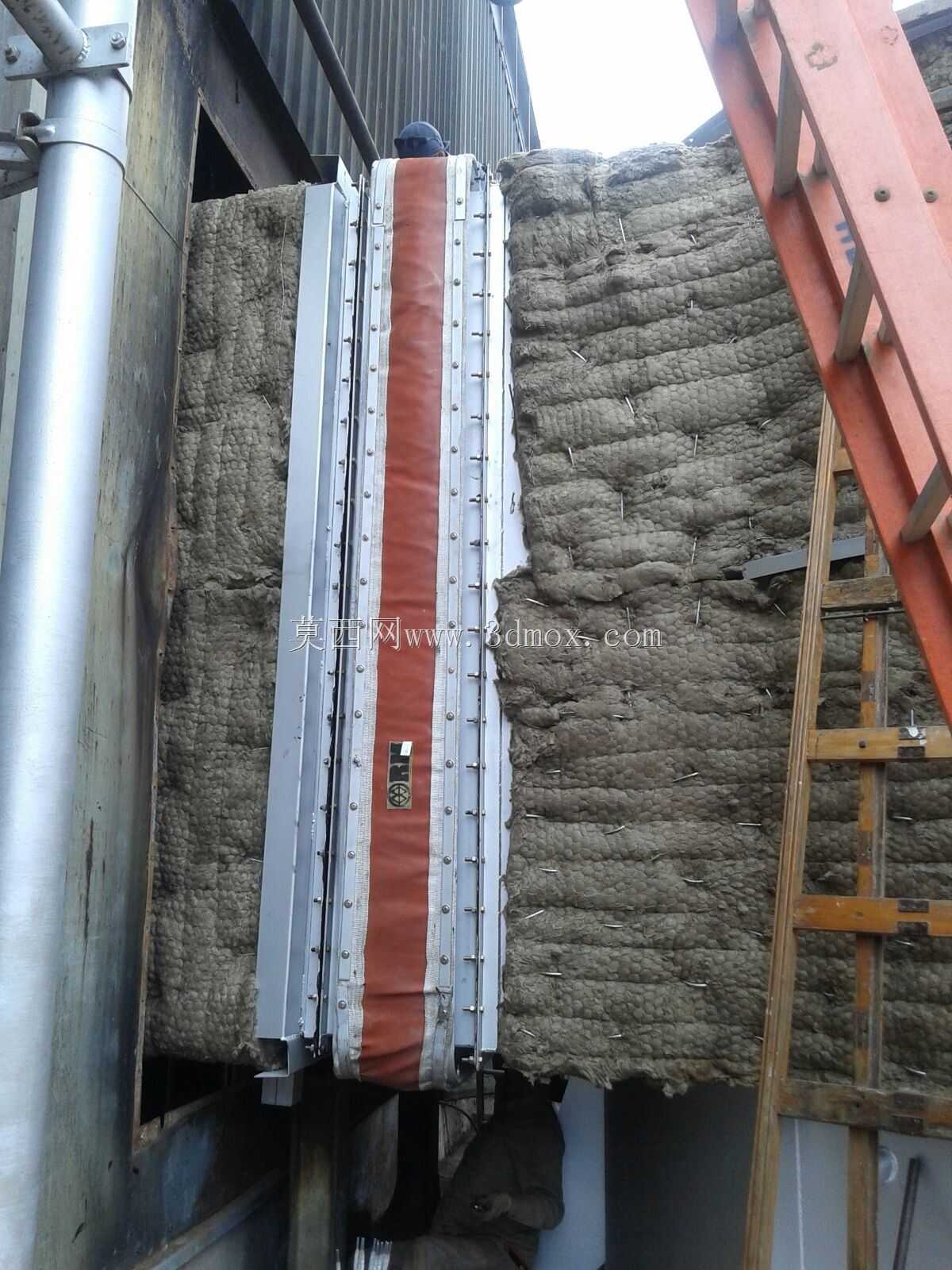

　　消声片内部的吸声材料选用耐高温的离心玻璃棉，外部包裹玻纤布防止吸声材料被气流吹散，同时在消声片与壳体的连接位置设置热膨胀间隙，避免设备运行时高温热胀造成结构变形。安装边界方面，整套结构的进气端法兰尺寸与燃机排气蜗壳的出口尺寸完全匹配，底部设置的支撑脚标高与电厂现有排气支架的安装标高对齐，消声器的排气出口朝向避开电厂周边的噪声敏感区域，整套设备的现场安装不需要对燃机本体和现有排气架构做大规模改动，仅需通过法兰连接与支架固定即可完成装配。在流道设计上，所有转角位置都做了圆弧导流处理，没有直角突变结构，尽可能降低气流的压力损失，减少对燃机排气背压的影响，保证燃机的运行效率不会因为加装消声设备出现明显下降。消声单元的消声片采用模块化设计，

　　单片消声片可以通过侧边的检修门单独抽出更换，当某片消声片出现吸声材料粉化、护面板磨损的情况时，不需要整体拆解消声器，仅需更换故障模块即可，大幅降低后期运维的成本与工作量。整套结构的受力经过仿真校核，支耳、支撑脚的承重能力满足满负荷运行时的设备自重、风载以及地震载荷的要求，避免极端工况下出现结构倾覆、连接断裂的问题。
